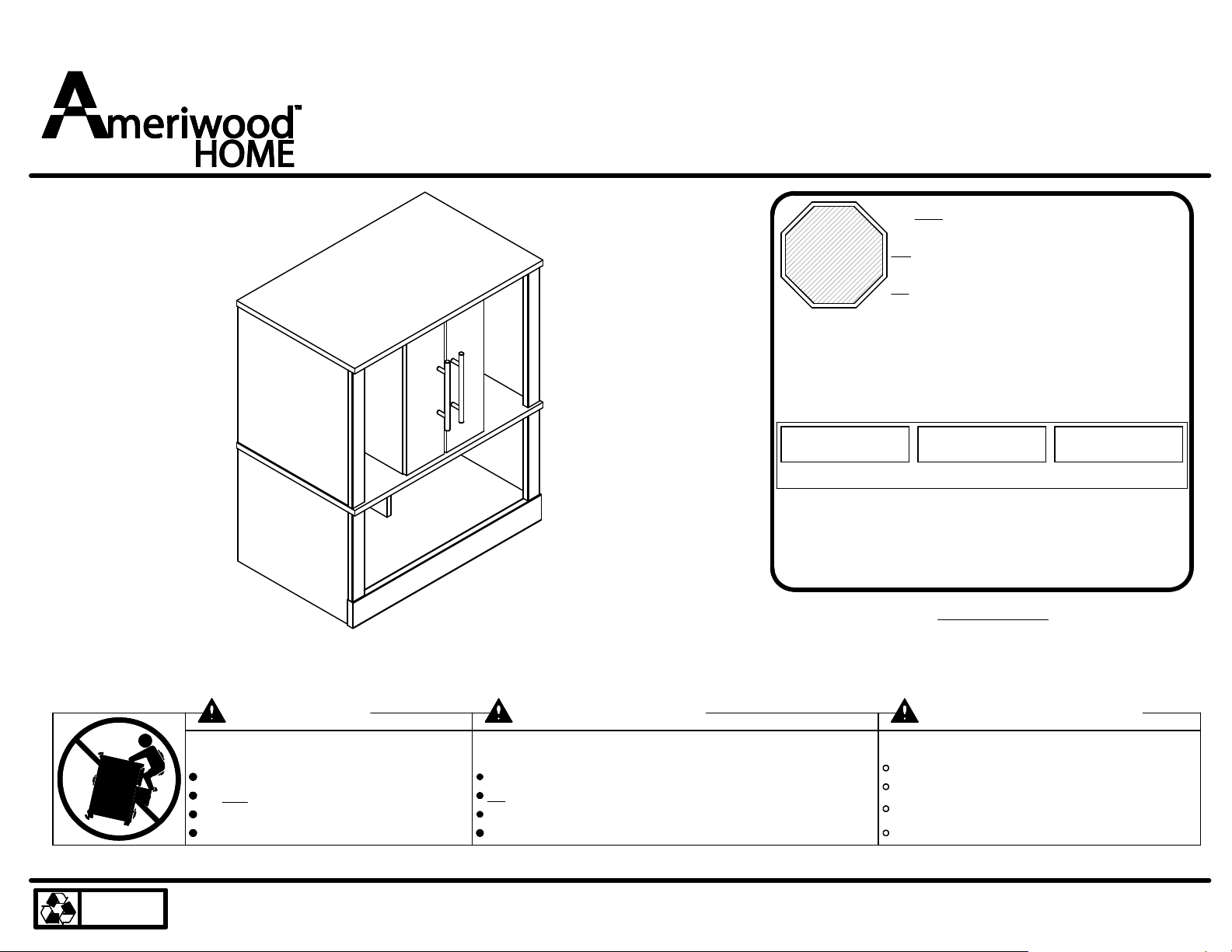

Ameriwood HOME 5694333COM Manual de usuario

WARNING ADVERTENCIA AVERTISSEMENT

Unit can tip over causing severe injury

or death.

Anchor unit to stud or wall.

DO NOT allow children to climb on unit.

Put heavy items on lower shelves or drawers.

Read and follow all assembly instructions.

Este mueble puede caerse por encima

causando daño serio o la muerte

Anolar el mueble a un espárrago muro.

NO dejar que los niños suben por encima del mueble.

Poner los articulos mas pesados en los tableros o cajones inferiores.

Leer y sequir todos de los instucciones para el montaje.

L'unité peut basculer et causer des

blessures graves ou la mort.

Fixez l'unité au mur ou à un montant.

Ne laissez PAS les enfants grimper sur le meuble

Déposez les pièces lourdes sur les tablettes ou tiroirs

du bas.

Lire et suivre toutes les instructions d'assemblage.

STOP

ALTO

ARRÊT

DO NOT RETURN PRODUCT TO THE STORE

NO REGRESAS ESTA PRODUCTO A LA TIENDA

NE RETOURNEZ PAS LE PRODUIT AU MAGASIN

Individual stores do not stock parts.

Las tiendas no tiene partes.

Les magasins individuels ne gardent pas de pièces.

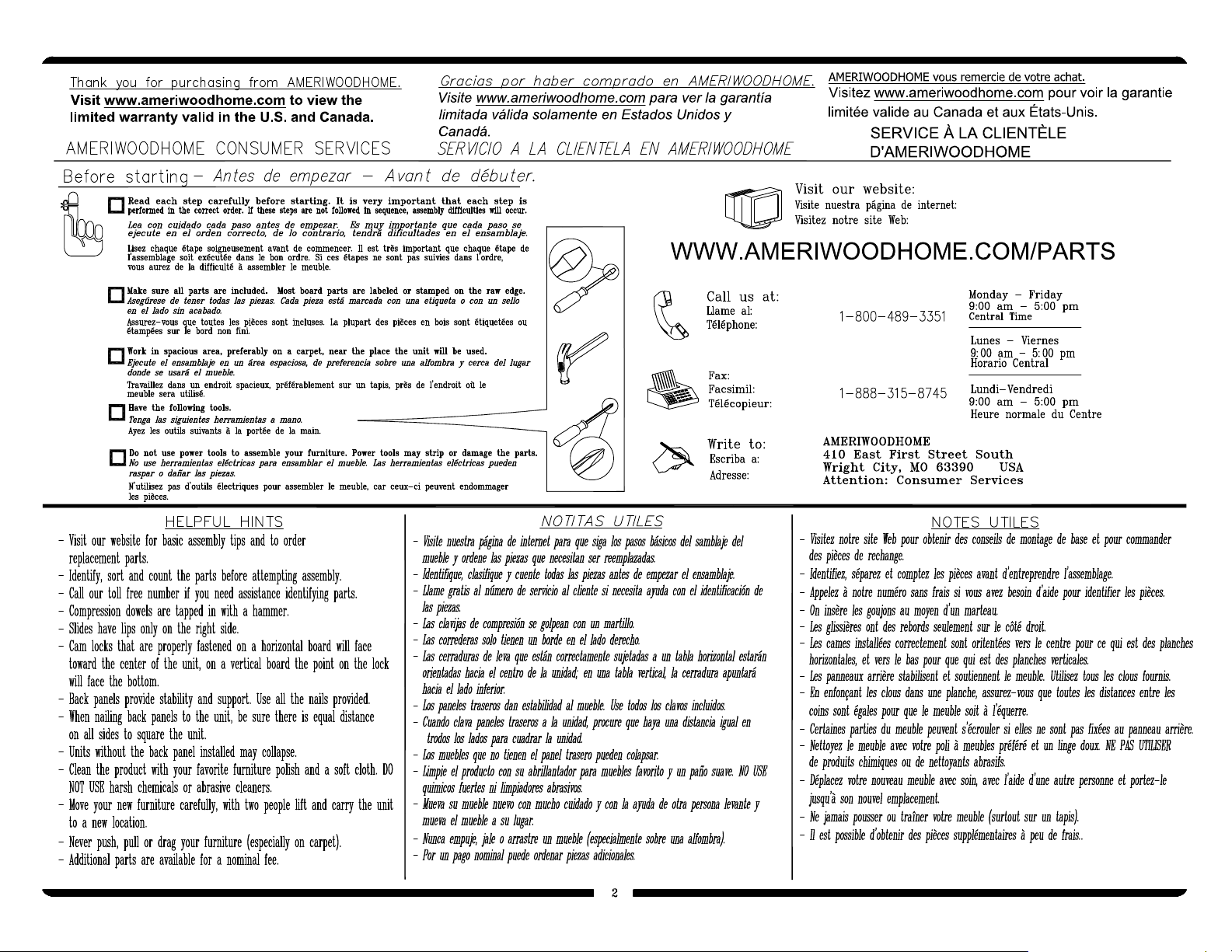

If a part is missing or damaged, please visit our website or call our toll-free customer

service line. We will gladly ship your replacement parts FREE of charge.

Si las partes están perdidas o dañadas Por favor visite nuestra página de Internet o

llame a nuestra línea de teléfono gratis de Servicio al Cliente. Nosotros le enviaremos

sus repuestos sin cargo adicional, serán totalmente gratis.

Si une pièce est manquante ou endommagée, veuillez visiter notre site web ou appelez

sans frais notre Service à la clientèle. Nous expédierons avec plaisir vos pièces de

rechange GRATUITEMENT.

Need Parts or

Assistance?

Nesacitas partes o

Asistancia?

Besoin de Pièces ou

d'assistance?

WWW.AMERIWOODHOME.COM/PARTS

or call toll free:

o llame a nuestra línea gratis:

ou appelez sans frais: 1-800-489-3351

For prompt, reliable service; please have your assembly manual ready.

Para servicio mas rapido y reliable por favor tenga esta manual listo.

Pour un service rapide et fiable, s'il vous plaît ayez votre livret d'assembage en

main.

-KEEP FOR REFERENCE- -GUARDAR PARA REFERENCIA- -GARDEZ POUR RÉFÉRENCE-

B345694333COM

5694333COM

Please Recycle

Recicle Por Favor

Réutilisez SVP

Date of Purchase: ___/___/___

Lot Number: ______________

"THIS INSTRUCTION BOOKLET CONTAINS IMPORTANT SAFETY

INFORMATION. PLEASE READ AND KEEP FOR FUTURE REFERENCE".

B345694333COM

3 /20

www.ameriwoodhome.com

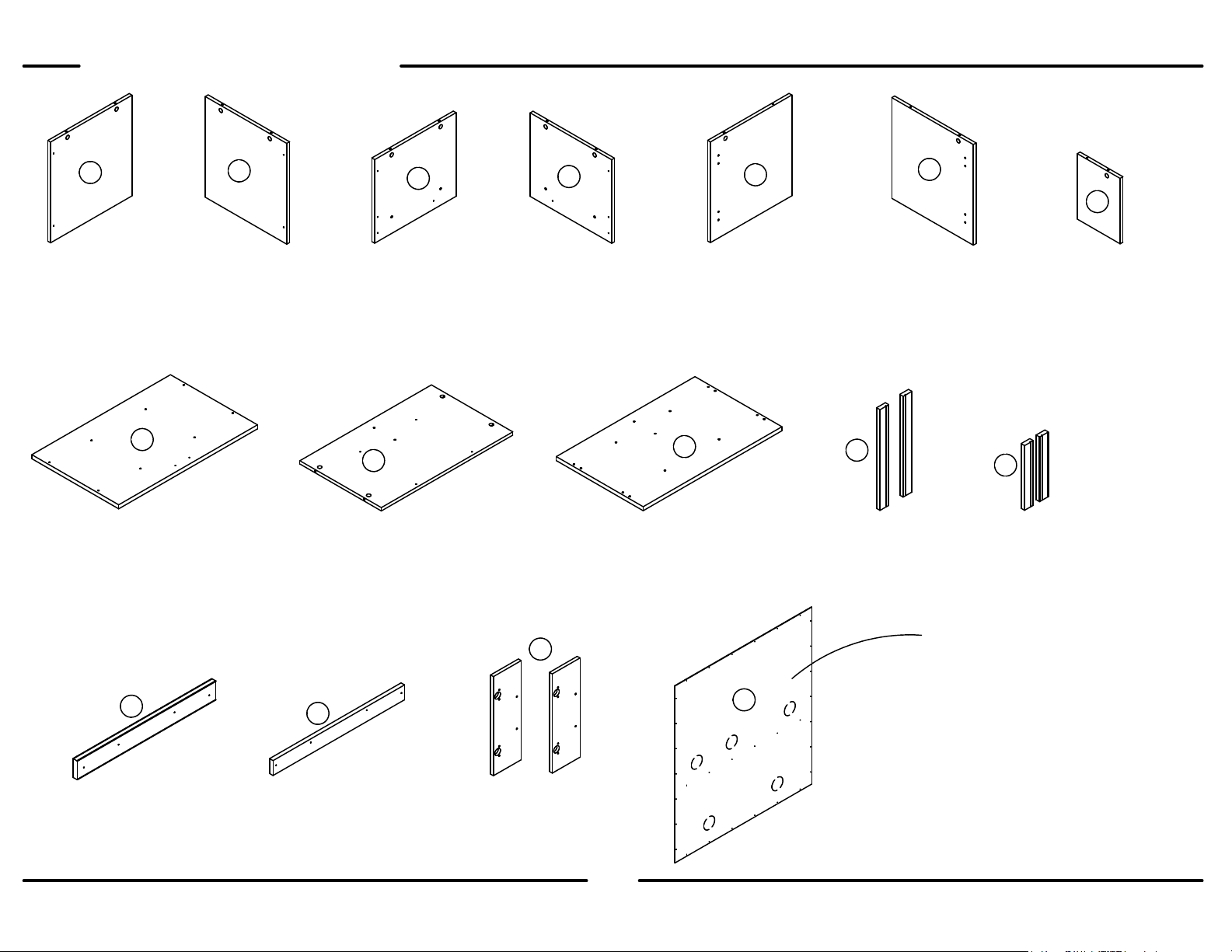

PARTS - PIEZAS - PIECES

left panel

panel izquierdo

panneau gauche

35646333011

right panel

panel derecho

panneau droit

35646333021

kick

retroceso

plaque de poussée

35646333130

back panel

panel trasero

panneau arriere

K564633300

ABCDEF

IJKL

fixed shelf

estante fijo

étagère fixe

35646333101

top

cime

dessus

35646333081

bottom

fondo

fond

35646333091

left lower panel

panel izquierdo inferior

panneau gauche inférieur

35646333031

right lower panel

panel derecho inferior

panneau droit inférieur

35646333041

2 top moldings

2 moldes cima

2 moulures dessus

35646333110

left partition

partición izquierda

cloison gauche

35646333051

right partition

partición derecha

cloison droit

35646333061

bottom partition

partición fondo

cloison fond

35646333071

2 bottom moldings

2 moldes fondo

2 moulures fond

35646333120

support

soporte

support

35646000140

2 doors

2 puertas

2 portes

35646333151

This piece is paperboard construction.

It is not made from wood, but is

required for the assembly of your unit.

Esto pedazo son la construcción del

cartón. Ello no son hecho de madera,

pero se requlere para la asamblea de

su unidad.

Ces pièce sont de construction en

carton. Elles ne sont pas fabriquées

de bois, mais nécessaires pour

l'assemblage de votre meuble.

B345694333COM

4 /20

www.ameriwoodhome.com

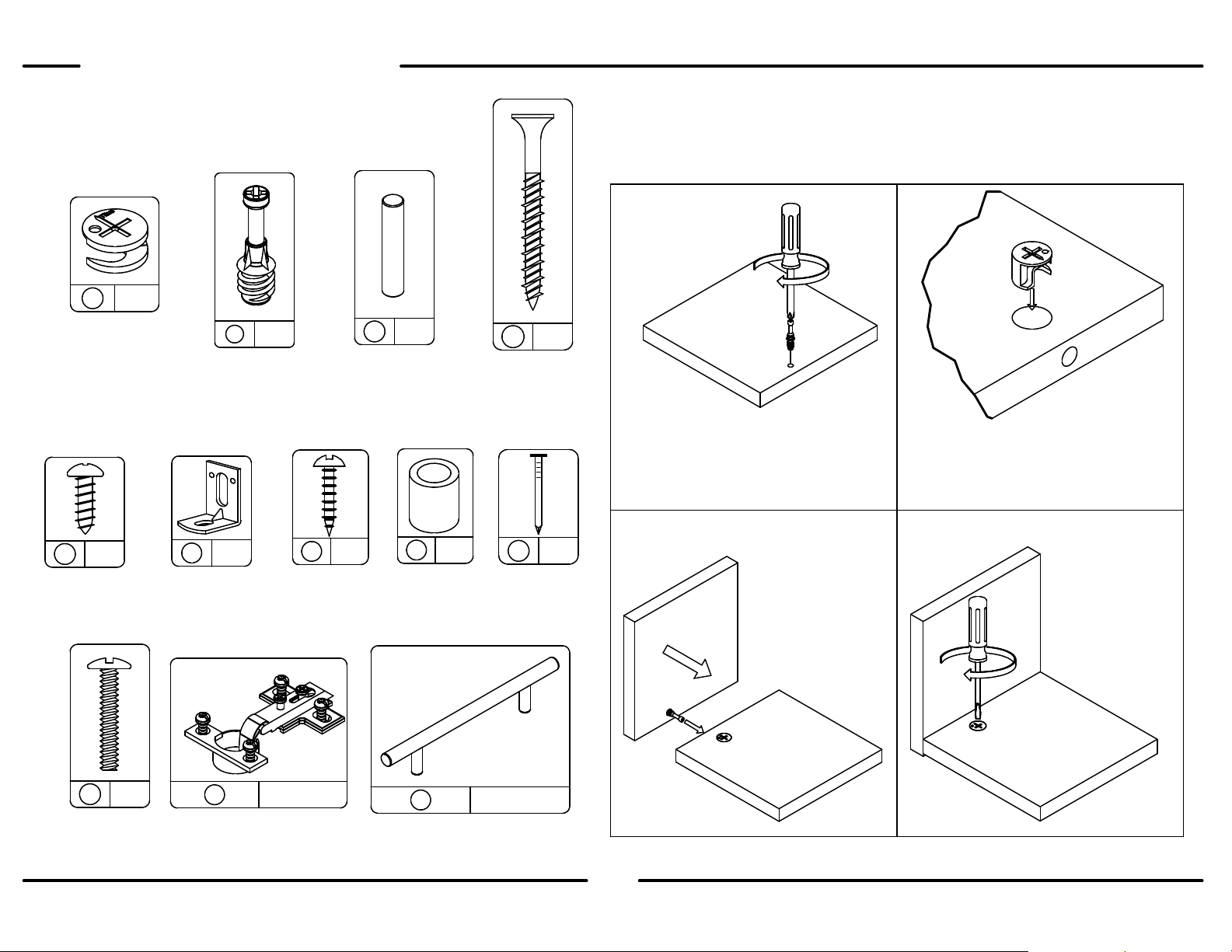

PARTS - PIEZAS - PIECES

x7 16

#A53600

angle bracket

support de l'angle

anaquel del ángulo

#A12210

1/2" pan head

cabeza redondo 1/2"

tête ronde

13 2

#A52680

handle

el tirón

poignée

x10 32

#A21110

nail

clavo

clou

tète plate 1 3/4"

cabeza plano 1 3/4"

1 3/4" flat head

#A13410

510

#A21500

steel dowel

pasador de acero

goujon de acier

12 4

#A65615

hinge

bisagra

charnière

#A89020

bumper

el parachoques

le pare-chocs

x11 4

#A17300

3/4" machine screw

3/4" tornillo

vis 3/4"

8 2

#A11170

5/8" pan head

cabeza redondo 5/8"

tête ronde 5/8"

#A22570

cam lock

cerradura de leva

serrure de came

1 15

cam bolt

#A22510

perno de leva

boulon de came

½ turn to fully

lock.

½ se vuelven a

totalmente

cerradura.

½ tour pour

verrouiller

complètement.

Tighten to fully seat. Do not over

tighten.

Apriétese a totalmente asiento. No

haga encima de apriétese.

Serrez pour mettre le siège bien en

place. Ne pas trop serrer.

Proper orientation of cam.

La orientación apropiada de leva.

Bonne orientation de la came.

This illustration shows how the CAM fastening system works.

Esta ilustración muestra el sistema de fijación de leva y como funciona.

Cette illustration montre le système de fixation CAME et son fonctionnement.

Lock

Apretar

Serrer

Titus

B345694333COM

5 /20

www.ameriwoodhome.com

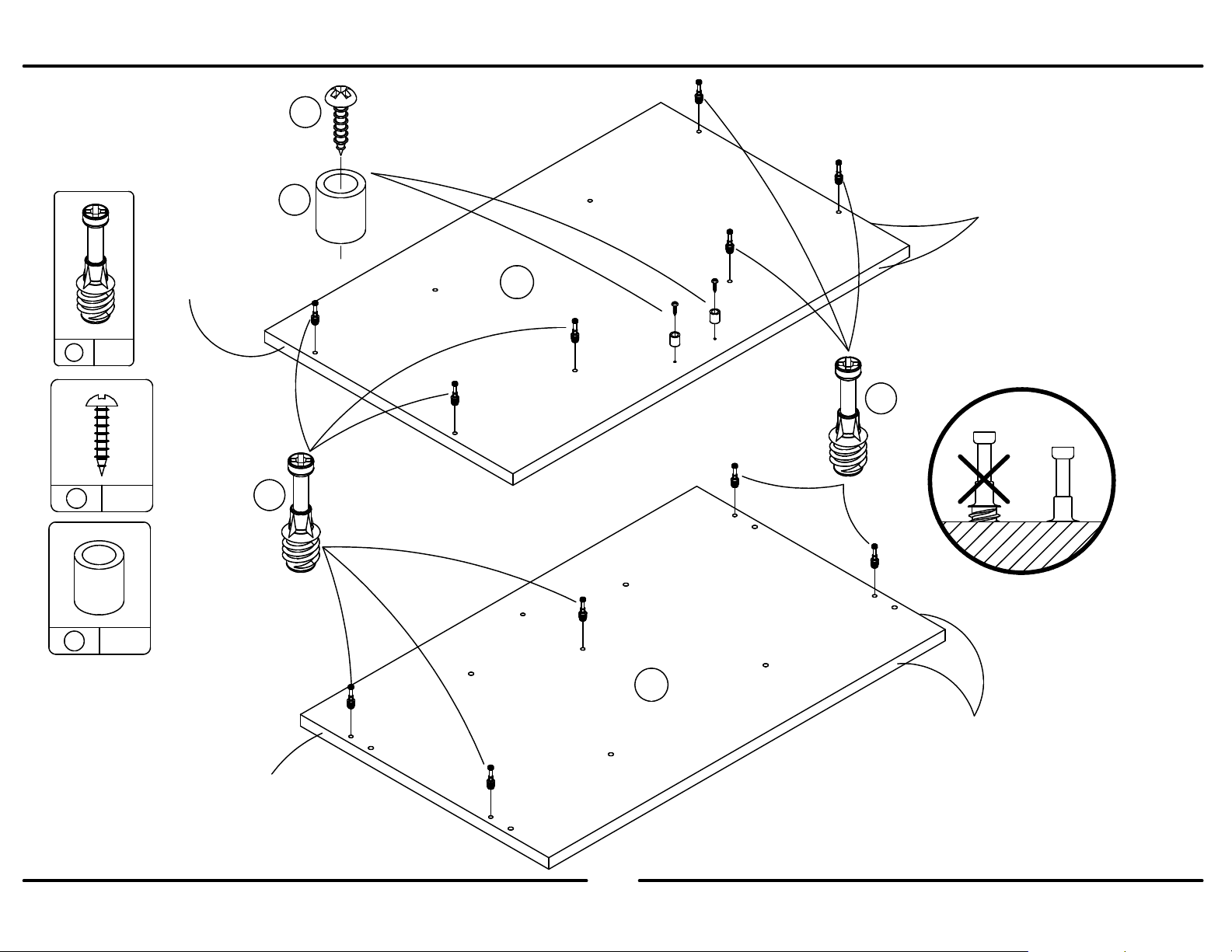

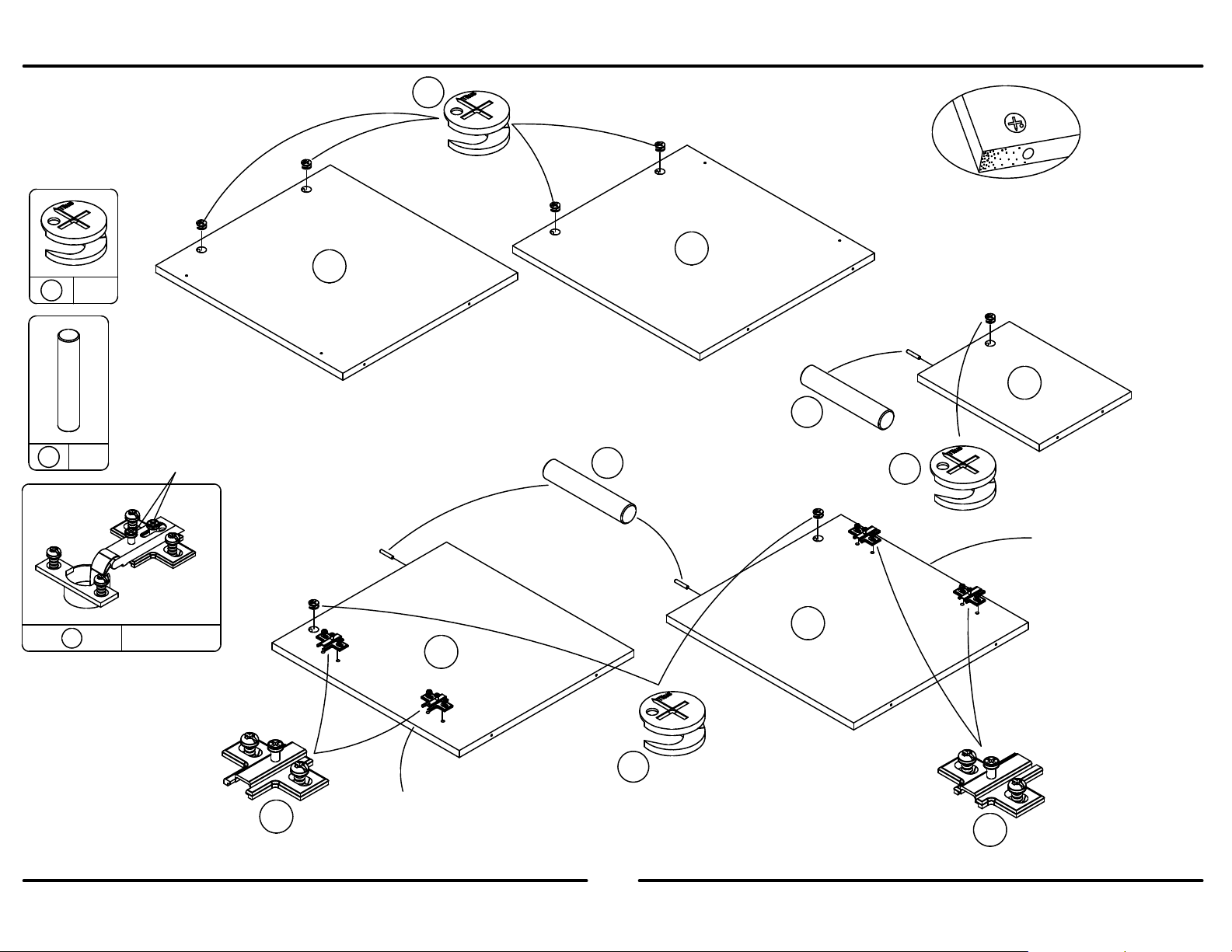

Finished Edge

Borde Acabado

Bord Fini

Finished Edge

Borde Acabado

Bord Fini

12 4

Loosen to seperate.

Desajuste para separar.

Desserrez pour separer.

12 12

Proper orientation of CAM LOCK

Posición correcta de la cerradura de leva.

Bonne orientation de la SERRURE DE CAME

Titus

B345694333COM

6 /20

www.ameriwoodhome.com

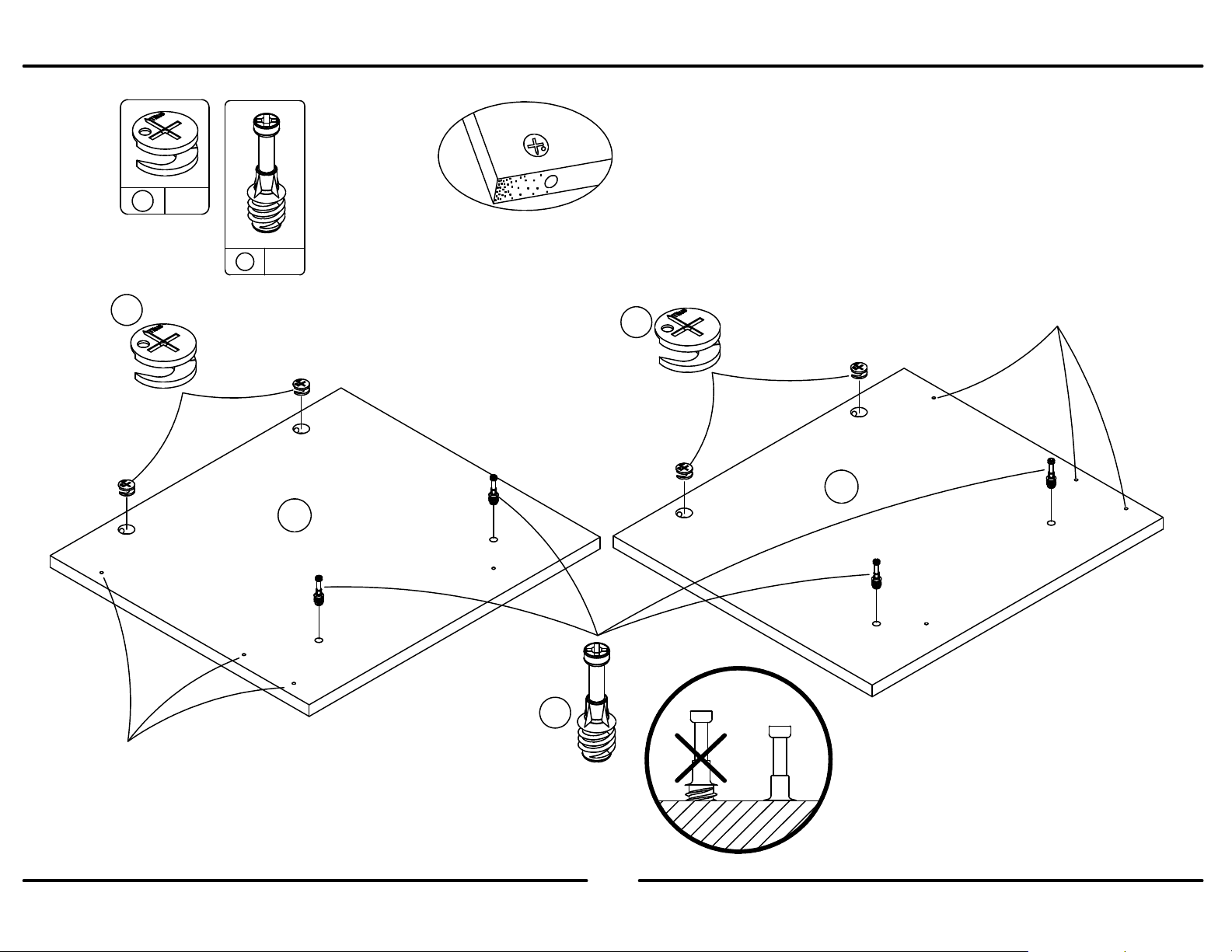

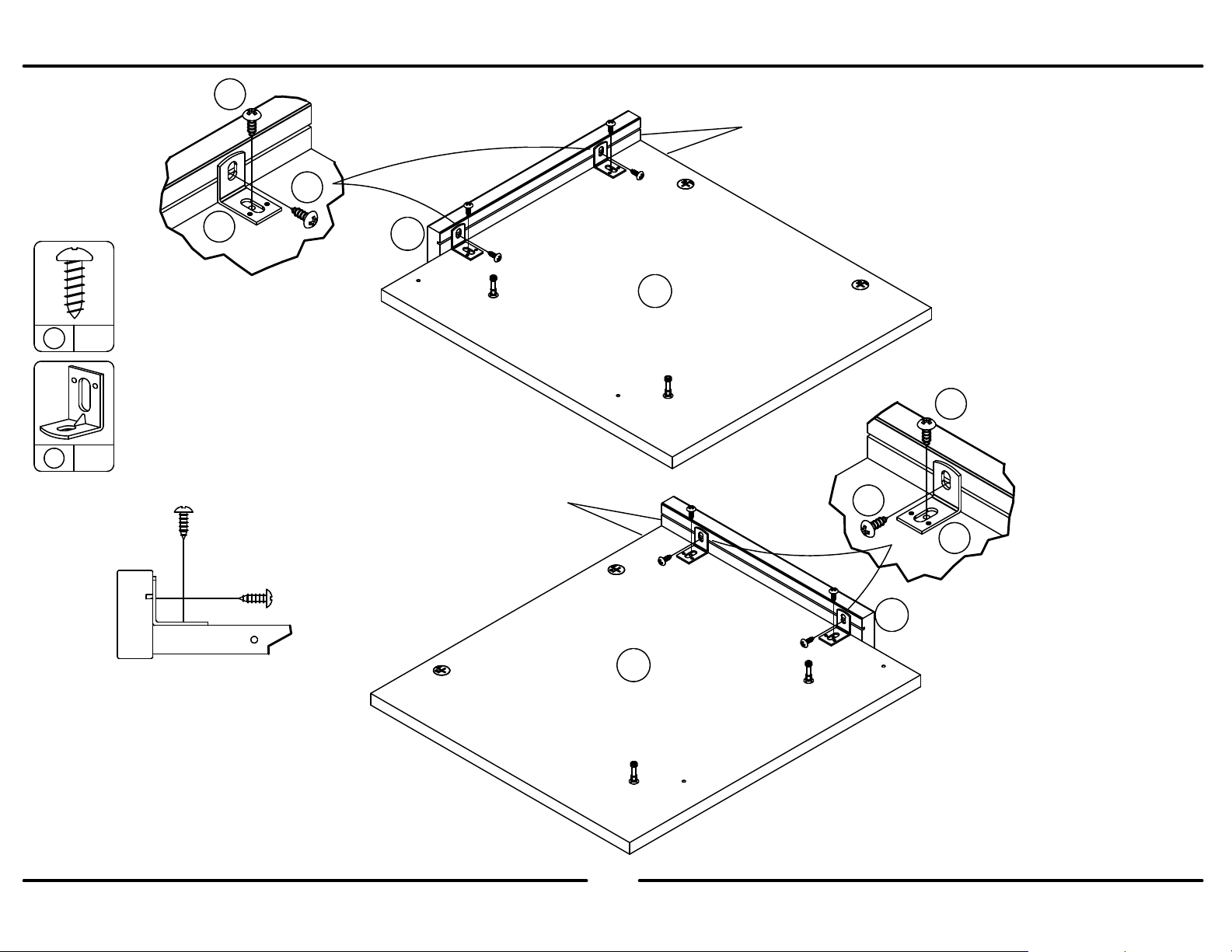

3 pilot holes along the front edge.

3 agujeros experimentales a lo largo del borde delantero.

3 trous de guidage le long du bord avant.

3 pilot holes along the front edge.

3 agujeros experimentales a lo largo del borde delantero.

3 trous de guidage le long du bord avant.

1 4

Proper orientation of CAM LOCK

Posición correcta de la cerradura de leva.

Bonne orientation de la SERRURE DE CAME

Titus

B345694333COM

7 /20

www.ameriwoodhome.com

Finished Edge

Borde Acabado

Bord Fini

Finished Edge

Borde Acabado

Bord Fini

9 2

Finished Edge

Borde Acabado

Bord Fini

Finished Edge

Borde Acabado

Bord Fini

B345694333COM

8 /20

www.ameriwoodhome.com

1 4

Proper orientation of CAM LOCK

Posición correcta de la cerradura de leva.

Bonne orientation de la SERRURE DE CAME

Titus

B345694333COM

9 /20

www.ameriwoodhome.com

7 4x

Ends are flush (even).

Los extremos son nivelados (al mismo nivel).

Les extrémités sont affleurantes (égales).

End View

Vista Final

Vau Finale

End View

Vista Final

Vau Finale

Ends are flush (even).

Los extremos son nivelados (al mismo nivel).

Les extrémités sont affleurantes (égales).

B345694333COM

10 /20

www.ameriwoodhome.com

7 4x

End View

Vista Final

Vau Finale

Ends are flush (even).

Los extremos son nivelados (al mismo nivel).

Les extrémités sont affleurantes (égales).

Ends are flush (even).

Los extremos son nivelados (al mismo nivel).

Les extrémités sont affleurantes (égales).
