Alesis Command Kit Manual de usuario

6 8

alesis.com

Manual Version 1.0

1

3

2

4

6 9

5

8

A

ssembly Guide Guía de armado Guide de montage

Guida di montaggio Montageanleitung

Note: Use the drum key (

Y

) to loosen or tighten the bolts of clamps when

assembling the kit or making adjustments.

Nota: Use la llave (Y) para aflojar o apretar los pernos de las abrazaderas

cuando arme el kit o haga ajustes.

Remarque : Utilisez la clé de batterie (Y) pour dévisser ou resserrer les

boulons des bagues de fixation lors de l’assemblage de l'ensemble pour

batterie ou pour faire des ajustements.

Nota bene: servirsi della chiave della batteria (Y) per allentare o stringere i

bulloni dei morsetti al momento di montare il kit o di apportare regolazioni.

Hinweis: Verwenden Sie den Stimmschlüssel (Y), um die Klemmen bei der

Montage des Kits oder bei Anpassungen zu lockern oder festzuziehen.

A

B

C

Z

E

D

F G

H

I

C/E/H

I I

E

I

K

M/N

Q

P

L

JJ

O

O

O

O

M/N

7

M

N N

P+Q

R

C I

H

I

J/

K

/L

M

NN

U

T

S

S

Connection Diagram Schema dei collegamenti

Diagrama de conexión Anschlussübersicht

Schéma d’installation

C (1)

alesis.com

Manual Version 1.0

Important: Use the cable snake (U) to connect the drum pads and cymbal pads to the module

(V) (as shown in the Connection Diagram).

Importante: Use el grupo de cables (U) para conectar los módulos de tambores y platillos al

módulo (V) (como se muestra en el diagrama de conexión).

Important : Utilisez les câbles (U) afin de raccorder les pads de batterie et de cymbales au

module (V), comme indiqué sur le schéma d’installation.

Importante: Servirsi del fascio di cavi (U) per collegare i pad della batteria e i pad dei piatti al

modulo (V) (come illustrato nello schema dei collegamenti).

Wichtig: Verwenden Sie den Kabelbaum (U), um die Drum-Pads und Becken-Pads an das

Moduls (V) (wie im Anschlussübersicht dargestellt) anzuschließen.

Crash Ride

Hi-Hat

Tom 1 Tom 2

Tom 3

Snare Kick

Hi-Hat

Control

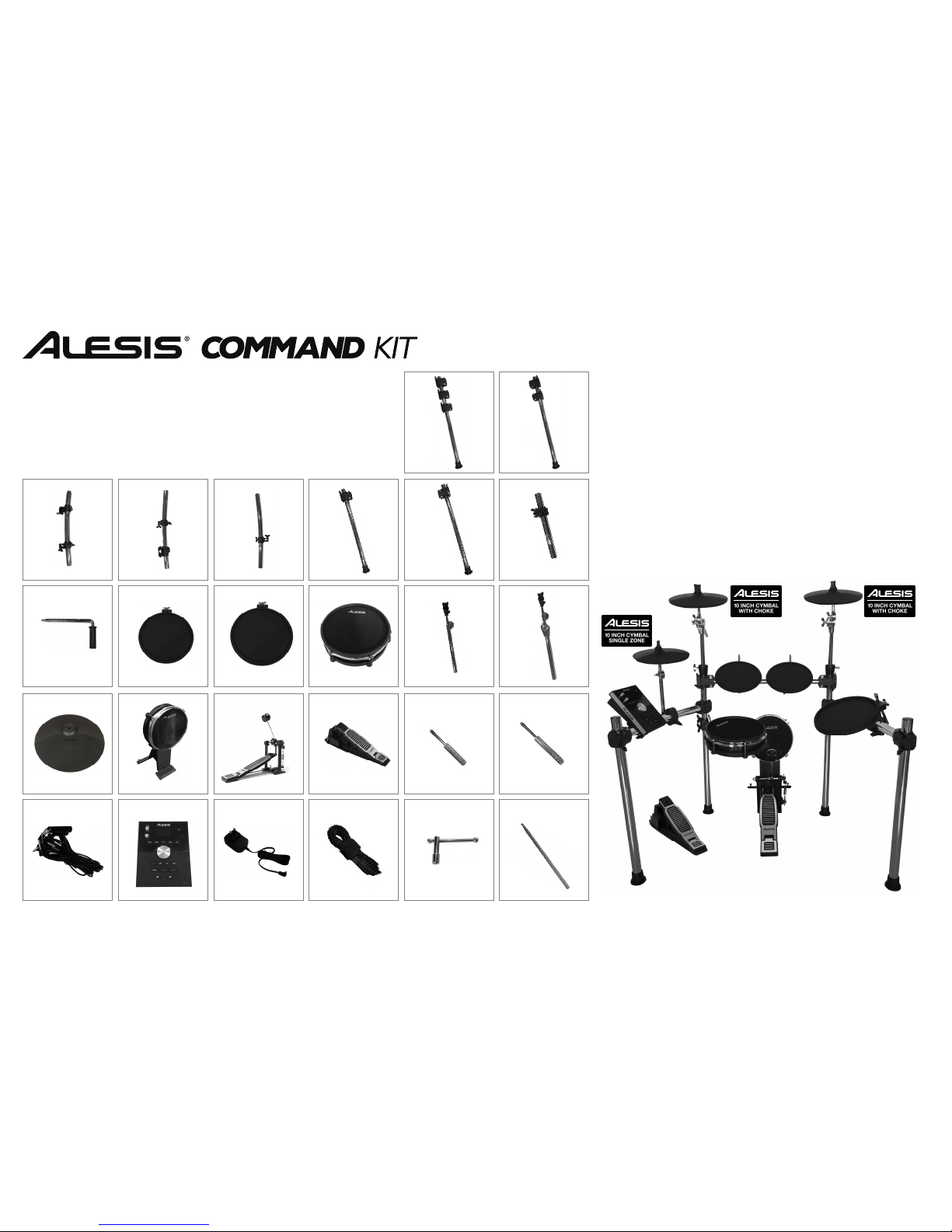

Box Contents Contenuti della confezione

Contenido de la caja Lieferumfang

Contenu de la boîte

D (1)E (1)F (1)G(1)H(1)

I (4)J (2)K (1)L (1)M(1)N(2)

O (3)P (1)Q (1)R (1)S(2)T(1)

U (1)V (1)W (1)

X

(5)

Y

(1)Z(2)

A

(1)B(1)
