Alcad MVC-140 Manual de usuario

MONITEUR POUR VIDÉOPORTIER

MONITOR DE VIDEOPORTERO

VIDEODOOR ENTRY SYSTEM MONITOR

VIDEOPORTERO 2 HILOS

VIDÉOPORTIER 2 FILS

2-WIRE VIDEODOOR ENTRY SYSTEMS

ESP - 2 MONITOR DE VIDEOPORTERO

MONTEJE MECÁNICO

Recomendaciones

A la hora de elegir el lugar para colocar el soporte, busque una zona de la pared

plana, uniforme y dura. Tenga en cuenta las dimensiones del monitor y asegúrese de

dejar espacio suciente a la derecha del soporte (>70 mm) para poder acceder a los

controles del monitor.

Colóquelo alejado de fuentes de luz directa, evitando así efectos no deseados en

visualización de la imagen (reejos, …). Evite también fuentes intensas de calor,

humedad, vapor, que podrían limitar la vida útil del equipo.

Dimensiones del monitor y del soporte

35 mm

118 mm

76 mm

60mm

95 mm

114 mm

169 mm

ESP - 3MONITOR DE VIDEOPORTERO

Instrucciones de instalación

PROG.

OFF

Ver “INSTRUCCIONES DE

CONEXIÓN”

Ver “INSTRUCCIONES DE

PROGRAMACIÓN”

Ver “INSTRUCCIONES DE

PROGRAMACIÓN”

Ver “INSTRUCCIONES DE

PROGRAMACIÓN”

PROG.

OFF

Ver “INSTRUCCIONES DE

CONEXIÓN”

Ver “INSTRUCCIONES DE

PROGRAMACIÓN”

ESP - 4 MONITOR DE VIDEOPORTERO

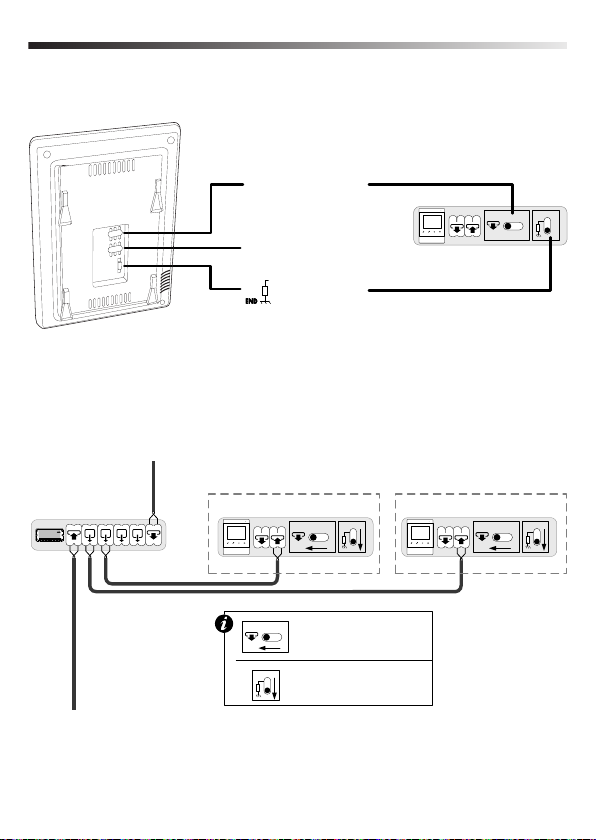

INSTRUCCIONES DE CONEXIÓN

Conexión BUS mediante derivadores





B1 B2 B2 B1







MVC‐140



OFF ON



DIV‐064







B1 B2 B2 B1







MVC‐140



OFF ON

TRONCAL

Derivadorinterno

desactivadoentodos

losmonitores.

Cargadesactivadaen

todoslosmonitores.



OFF ON

VIVIENDA1 VIVIENDA2

B1 B2 B2 B1

MVC-140

OFF ON

B1 B2 B2 B1

MVC-140

OFF ON

CASCADE:

Ac�va o desac�va derivador

interno

PROG:

Interruptor de programación

Ac�va o desac�va la

carga ﬁnal de línea

ESP - 5MONITOR DE VIDEOPORTERO

Recepción de llamada rellano en el monitor

Habilitar la función apertura de puerta automática al recibir llamada

B1 B2 B2 B1

MVC-14 0

OFF ON

B1 B2 B2 B1

MVC-14 0

OFF ON

TRONCAL

B1 B2 B2 B1

MVC-14 0

OFF ON

B1 B2 B2 B1

MVC-14 0

OFF ON

B1 B2 B2 B1

MVC-14 0

OFF ON

B1 B2 B2 B1

MVC-14 0

OFF ON Derivador interno

activado en todos los

monitores.

Carga activada sólo en

el último monitor.

Derivador interno

activado en todos los

monitores.

Carga activada sólo en

el último monitor.

OFF ON

ONON

Derivador interno

activado en todos los

monitores.

Carga activada sólo en

el último monitor.

OFF ON

VI V IE N DA 1

VI V IE N DA 2

VI V IE N DA 3

MVC-14 0

B1 B2

–

–+

B2 B1

BUS

Una vez habilitada, es posible

activar y desactivar esta función

mediante una pulsación

prolongada del botón de

autoencendido. Consulte el

manual de usuario.

Una vez habilitada, es posible

activar y desactivar esta función

mediante una pulsación

prolongada del botón de

autoencendido. Consulte el

manual de usuario.

MVC-14 0

B1 B2

–

–+

B2 B1

MVC-14 0

B1 B2

–

–+

B2 B1

BUS

Pulsador de la

puerta del rellano

Pulsador de la

puerta del rellano

Al pulsar el pulsador de la

puerta del rellano el

monitor emitirá un tono

de llamada, pero no

mostrará imagen.

Al pulsar el pulsador de la

puerta del rellano el

monitor emitirá un tono

de llamada, pero no

mostrará imagen.

Conexión BUS viviendas en cascada

ESP - 6 MONITOR DE VIDEOPORTERO

VARIOS MONITORES EN LA MISMA VIVIENDA

1. Conecte todos los monitores de la vivienda.

2. Programe los monitores uno por uno y con el mismo pulsador/código,

ver “Instrucciones de programación” Página 7.

3. El monitor programado en primer lugar será el monitor principal.

Funcionamiento

Recibida la llamada en la vivienda, ésta suena en todos los monitores. La imagen del

visitante se muestra automáticamente en el primer monitor que haya programado

en dicha vivienda. Posibilidad de visualizar la imagen en el resto de monitores

sin necesidad de descolgar, presionando el botón de autoencendido . Puede

responder la llamada desde cualquiera de los monitores pulsando el botón de

comunicación. Una vez establecida la comunicación desde uno de los monitores no

será posible descolgar desde ningún otro, manteniendo en todo momento el secreto

de la comunicación.





B1 B2 B2 B1







MVC‐140



OFF ON



DIV‐064







B1 B2 B2 B1







MVC‐140



OFF ON

TRONCAL

Derivadorinterno

desactivadoentodos

losmonitores.

Cargadesactivadaen

todoslosmonitores.



OFF ON

2MONITORESENLAMISMAVIVIENDA

ASC‐050

Ctrl1

Ctrl2



AAL‐200



MVC‐140

B1 B2

–

–+



B2 B1







BUS

REPETIDORDELLAMADA



MVC‐140

B1 B2

–

–+



B2 B1







BUS

ACCESORIOSELECTOR

CONMUTADOR

Contactoslibres

depotencial

Repetidor de llamada o accesorio selector-conmutador (Relé) activado

al recibir llamada

ESP - 7MONITOR DE VIDEOPORTERO

INSTRUCCIONES DE PROGRAMACIÓN

La programación del monitor debe realizarse desde la placa de calle principal del

sistema (Consulte el manual de instalación correspondiente).

El pulsador/código de programación queda memorizado en el monitor. Si se sustituye

el monitor no olvide programarlo.

Para instalaciones con varios dispositivos (teléfonos o monitores) en la misma

vivienda, programe todos los dispositivos uno a uno y con el mismo pulsador/código.

Pasos de programación

1. Desplace el interruptor PROG a la posición OFF; Vuelva a poner el

interruptor en la posición ON.

2. Pulse el botón de apertura de puerta . Se activará el audio entre el

monitor y la placa principal.

3. Situado en la placa de calle principal, realice la llamada a la vivienda

donde está situado el monitor a programar. La placa emitirá un sonido

de conrmación, el monitor ha sido programado.

Nota: Una vez programado el monitor, asegúrese de que el interruptor PROG queda

en posición ON.

Nota: Tiempo máximo de 1 minuto entre los pasos 1,2 y 3. Pasado el tiempo máximo

deberá iniciar la programación desde el paso 1.

PROG.

OFF

PROG.

1 2 3

ESP - 8 MONITOR DE VIDEOPORTERO

CARACTERÍSTICAS TÉCNICAS

MONITOR ENARA

REFERENCIA 9630075 MVC-140

Sistema 2 Hilos

Pantalla TFT Color 4”

Menú en pantalla Si

Comunicación Manos libres

Regulación del volumen de

llamada “No molestar”; “Bajo”; “Alto”

Pulsadores 4 pulsadores táctiles

Pulsadores para funciones

auxiliares 1

Captura de imágenes No

Bucle magnético No

Alimentación A través del BUS 2 hilos (12 … 18Vdc)

Consumo (mA) 25 mA (en reposo); 360 mA (en activo)

Temperatura de trabajo +5… +55 ºC

Conexiones Bornas enchufables

Derivador y carga integrados Si, congurable mediante micro-inte-

rruptores

Montaje De supercie

Dimensiones 120mm X 168mm X 22mm

ALCAD Electronics, S.L. FRANCE - Hendaye

Tel. 943 63 96 60 Tel. 00 34 - 943 63 96 60

Fax 943 63 92 66 CZECH REPUBLIC - Ostrovačice

Int. Tel. +34 - 943 63 96 60 Tel. +420 546 427 059

[email protected] TURKEY - Istanbul

Apdo. 455 - Pol. Ind. Arreche-Ugalde, 1Tel. +90 212 295 97 00

20305 IRUN - Spain UNITED ARAB EMIRATES - Dubai

www.alcad.net Tel. +971 4 214 61 40

Las imágenes de éste documento son puramente referenciales y pueden no coincidir con el producto.

The illustrations in this document are for reference only and may not correspond to the product in every detail.

Les images dans ce document sont pour référence uniquement et peuvent ne pas correspondre au produit.

Cod. 9630075B - Rev. 01

ENG - 10 VIDEODOOR ENTRY SYSTEM MONITOR

MECHANICAL ASSEMBLY

Recommendations

When deciding where to position the connection support, choose an area of Wall

which is smooth, even and hard. Bear in mind the dimensions of the monitor, ensuring

that you leave space enough on the right-hand side of the bracket (>70mm) to be

able to Access the controls on the monitor.

Avoid places where there are sources of direct light, thereby preventing undesired

reections on the screen of the monitor. Similarly, avoid sources of strong heat, damp

or steam, which could reduce the operational life of the equipment.

Monitor and bracket size

35 mm

118 mm

76 mm

60mm

95 mm

114 mm

169 mm
