AKG Emotion D 880 Manual de usuario

Bedienungsanleitung . . . . . . . . . . . . S. 2

Bitte vor Inbetriebnahme des Gerätes lesen!

User Instructions . . . . . . . . . . . . . . p. 12

Please read the manual before using the equipment!

Mode d’emploi . . . . . . . . . . . . . . . . p. 22

Veuillez lire cette notice avant d’utiliser le système!

Istruzioni per l’uso . . . . . . . . . . . . . p. 32

Prima di utilizzare l’apparecchio, leggere il manuale

Modo de empleo . . . . . . . . . . . . . . . p. 42

¡Sirvase leer el manual antes de utilizar el equipo!

Instruções de uso . . . . . . . . . . . . . . p. 52

Favor leia este manual antes de usar o equipamento!

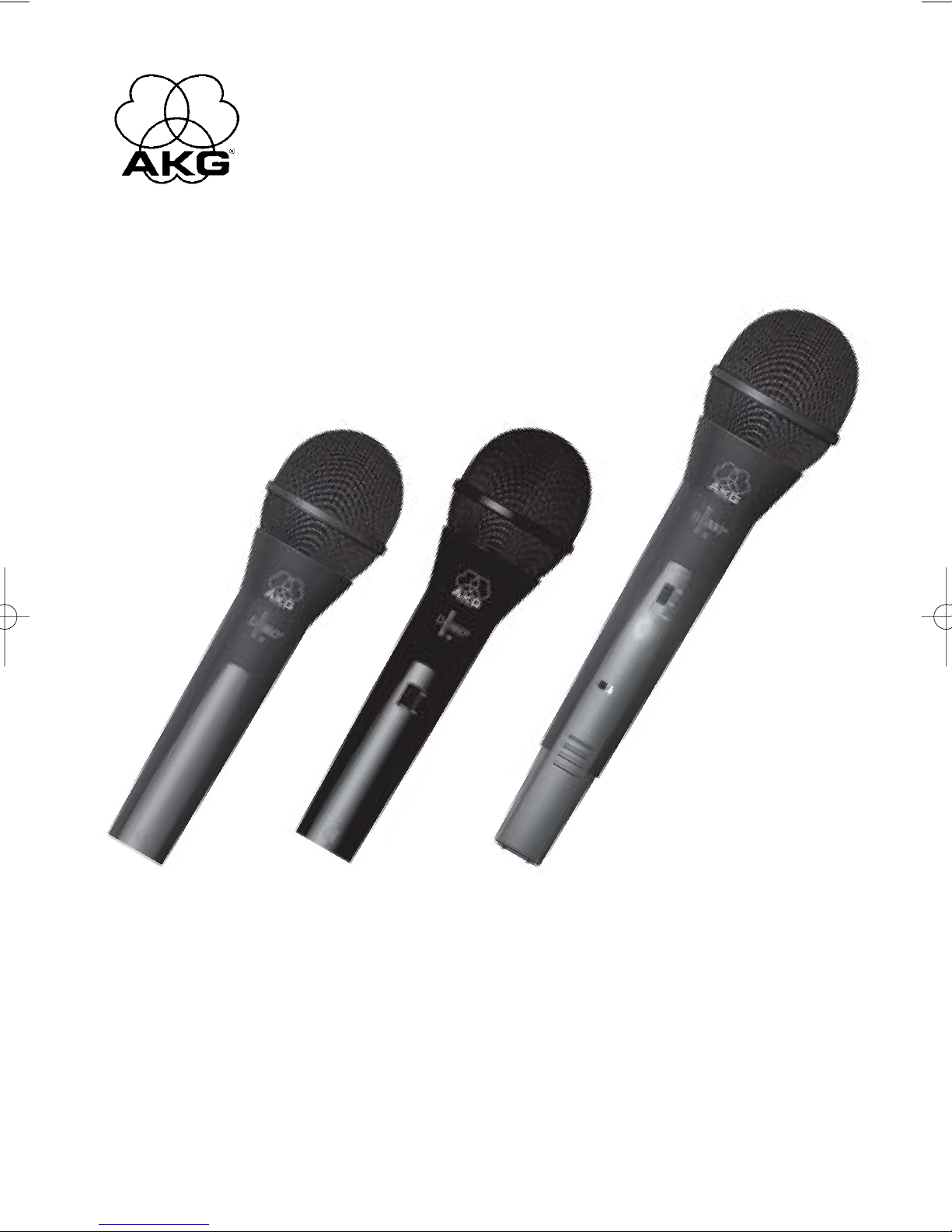

D 880M

D 880MS

D 880M/TM 40

2144_03_D880M_fsch 07.08.2003 11:44 Uhr Seite 1

Überprüfen Sie bitte, ob das Gerät, an das Sie das Mikrofon

anschließen möchten, den gültigen Sicherheitsbestimmungen

entspricht und mit einer Sicherheitserdung versehen ist.

Kontrollieren Sie bitte, ob die Verpackung alle oben angeführ-

ten Teile enthält. Falls etwas fehlt, wenden Sie sich bitte an

Ihren AKG-Händler.

•Frequenzgang speziell für Gesangsübertragung ausgelegt.

•Integriertes Wind- und Popfilter unterdrückt wirkungsvoll

Pop- und Atemgeräusche.

•Gute Rückkopplungsunterdrückung durch frequenzunab-

hängige supernierenförmige Richtwirkung.

•Brillante Übertragungsqualität durch neue Varimotion-

Membrantechnologie.

•Elastische Doubleflex-Lagerung des Wandlersystems redu-

ziert Griff- und Kabelgeräusche.

•Sicherer Schutz des Mikrofonwandlers durch nahezu unde-

formierbare Gitterkappe aus Federstahl

•Einbauschacht für optionales Sendermodul TM 40

1.1 Sicherheits-

hinweis

1.2 Lieferumfang

1.3 Empfohlenes

Zubehör

1.4 Besondere

Merkmale

1 Sicherheitshinweis/Beschreibung

• Mikrofonkabel MK 9/10: 10 m 2-polig geschirmtes

Kabel mit XLR-Stecker und XLR-Kupplung

• Sendermodul TM 40

• Windschutz W 880

• Elastische Universal-Aufhängung H 30,

Stativanschluss SA 26

• Bodenstative ST 102A, ST 200,

ST 305

1 D 880Moder D 880MS

oder D 880M/TM 40

1 SA 61 1 Mikrofon-Etui

2144_03_D880M_fsch 07.08.2003 11:44 Uhr Seite 2

1.5 D 880M,

D 880M/TM 40

Abb. 1: Optionales

Sendermodul TM 40

Das D 880

von AKG ist ein dynamisches Richtmikrofon

(Druckgradientenempfänger). Es wurde speziell als Gesangs-

mikrofon für den harten Bühneneinsatz entwickelt. Der weite

Frequenzgang des D 880

betont leicht die mittleren und hohen

Frequenzen und gewährleistet dadurch auch eine gute

Sprachverständlichkeit. Durch seine supernierenförmige

Richtcharakteristik ist das D 880

für Schall, der von vorne ein-

fällt, am empfindlichsten, während es auf von der Seite und hin-

ten einfallenden Schall kaum anspricht. Diese

Richtcharakteristik ist bei allen Frequenzen, also von den tief-

sten bis zu den höchsten Tönen, annähernd gleich ("frequen-

zunabhängig").

Hand- und Kabelgeräusche werden durch die elastische

Doubleflex-Lagerung des Wandlers weitgehend unterdrückt. Der

Innenwindschutz reduziert Pop-, Wind- und Atemgeräusche auf

ein Minimum.

Eine robuste, nahezu unverformbare Gitterkappe aus Feder-

stahl und das stabile Zink-Alu-Druckgussgehäuse schützen

das Mikrofon und die Kapsel wirksam vor Beschädigungen im

harten Alltag "on the road".

Das D880Mist mit einem abnehmbaren Anschlussmodul mit 3-

poligem XLR-Stecker ausgestattet. Sie können das D880M

sowohl an symmetrischen als auch asymmetrischen Mischpult-

und Verstärkereingängen betreiben.

Sie können das Mikrofon auf einfache

Weise in ein Drahtlos-Mikrofon umwan-

deln, indem Sie das XLR-Steckermodul

ausbauen und durch das optionale

Sendermodul TM 40 ersetzen.

1 Beschreibung

2144_03_D880M_fsch 07.08.2003 11:45 Uhr Seite 3

1.6 D 880

Abb. 2:

Ein/Ausschalter des

D 880

2.1 Schaltung

2.2 Anschluss an

symmetrischen

Eingang

Abb. 3: Anschluss

mittels symmetri-

schem XLR-Kabel

Siehe Abb. 3.

Das D 880

Sist elektrisch, mechanisch

und akustisch identisch mit dem D 880

besitzt jedoch ein XLR-Steckermodul mit

einem knackfreien Ein/Ausschalter. Der

Schalter ist versenkt angeordnet, um un-

beabsichtigtes Ausschalten zu verhindern.

Das Mikrofon besitzt einen symmetrischen Ausgang mit 3-poli-

gem XLR-Stecker:

Stift 1 = Masse

Stift 2 = Tonader (inphase)

Stift 3 = Tonader

Sie können das Mikrofon sowohl an symmetrische als auch

asymmetrische Mikrofoneingänge anschließen.

1. Verwenden Sie ein handelsübliches XLR-Kabel, z.B.

MK 9/10 von AKG (optionales Zubehör).

Die Länge dieses Kabels hat keinen Einfluss auf die

Signalqualität.

2. Stecken Sie die XLR-Kupplung des Mikrofonkabels an den

XLR-Stecker des Mikrofons an.

3. Stecken Sie den anderen Stecker des Mikrofonkabels an

den gewünschten Mikrofoneingang Ihres Mischpults oder

Verstärkers an.

1 Beschreibung

2 Anschluss

2144_03_D880M_fsch 07.08.2003 11:45 Uhr Seite 4

2.3 Anschluss an

asymmetrischen

Eingang

Abb. 4: Anschluss

mittels

asymmetrischem

Kabel

Siehe Abb. 4.

2.4 Optionales

Sendermodul

TM 40

Bauen Sie zuerst

das XLR-

Steckermodul aus:

Abb. 5: XLR-

Steckermodul

ausbauen

1. Wenn Sie das Mikrofon an einen asymmetrischen

Mikrofoneingang (6,3 mm-Klinkenbuchse) anschließen wol-

len, verwenden Sie ein Kabel mit XLR-Kupplung und

6,3 mm-Mono-Klinkenstecker. Solche Kabel sind im Musik-

fachhandel erhältlich.

Beachten Sie, dass asymmetrische Kabel Einstreuungen

aus Magnetfeldern (von Netz- und Lichtkabeln, Elektro-

motoren usw.) wie eine Antenne aufnehmen können. Bei

Kabeln, die länger als 5 m sind, kann dies zu Brumm- und

ähnlichen Störgeräuschen führen.

2. Stecken Sie die XLR-Kupplung des Mikrofonkabels an den

XLR-Stecker des Mikrofons an.

3. Stecken Sie den anderen Stecker des Mikrofonkabels an

den gewünschten Mikrofoneingang Ihres Mischpults oder

Verstärkers an.

Mit dem optionalen Sendermodul TM 40 von AKG können Sie

Ihr Mikrofon jederzeit in ein Funkmikrofon verwandeln, das Sie

mit jedem Empfänger der Serie WMS 40 von AKG betreiben

können.

2 Anschluss

2144_03_D880M_fsch 07.08.2003 11:45 Uhr Seite 5

Siehe Abb. 5.

Bauen Sie das

Sendermodul ein:

Abb. 6:

Sendermodul

einbauen

Siehe Abb. 6.

Hinweis:

Wenn Sie das

Sendermodul

wieder gegen das

XLR-Steckermodul

austauschen

wollen:

Siehe Abb. 7.

1. Öffnen Sie die Fixierungsschraube (1).

2. Ziehen Sie das XLR-Steckermodul (2) aus dem Mikrofon-

schaft heraus.

3. Damit Sie die Fixierungsschraube (1) nicht verlieren, drehen

Sie sie wieder in das Gewinde am XLR-Steckermodul hin-

ein.

1. Vergessen Sie nicht, den Zustand der Batterie im Sender-

modul zu kontrollieren. Legen Sie eine neue Batterie ein,

falls die derzeitige verbraucht ist oder sich gar keine

Batterie im Sendermodul befindet.

2. Halten Sie das Sendermodul (1) so, dass die Kontakte (2)

zum Mikrofon zeigen.

3. Schieben Sie das Sendermodul (1) so weit in den Mikrofon-

schaft hinein, bis das Sendermodul (1) hörbar einrastet.

Das Sendermodul verriegelt sich automatisch, die elektri-

schen Kontakte zum Mikrofon werden automatisch herge-

stellt.

Näheres zum Einlegen, Tauschen und Testen der Batterie

sowie zum Einstellen und Betrieb des Sendermoduls finden

Sie in der Bedienungsanleitung des Sendermoduls TM 40.

1. Führen Sie einen Kugelschreiber, kleinen Schraubenzieher

oder ähnlichen spitzen Gegenstand in die Öffnung (1) im

Mikrofonschaft ein und drücken Sie nach innen.

Das Sendermodul (2) wird entriegelt und gleitet ca. 2 mm

aus dem Mikrofonschaft heraus.

2. Ziehen Sie das Sendermodul (2) vom Mikrofon ab.

3. Drehen Sie die Fixierungsschraube (4) aus dem XLR-

Steckermodul (3) heraus.

4. Schieben Sie das XLR-Steckermodul (3) bis zum Anschlag

in den Mikrofonschacht hinein.

5. Fixieren Sie das XLR-Steckermodul (3), indem Sie die

Fixierungsschraube (4) fest anziehen.

2 Anschluss

2144_03_D880M_fsch 07.08.2003 11:45 Uhr Seite 6

Abb. 7:

Sendermodul

ausbauen

Hinweis:

3.1 Einleitung

3.2

Besprechungs-

abstand und

Naheffekt

3.3 Schall-

einfallswinkel

Siehe Abb. 8.

Sie können das Sendermodul auch ausbauen, indem Sie das

Sendermodul einfach nur kräftig aus dem Mikrofon heraus-

ziehen. Achten Sie darauf, das Sendermodul dabei nicht am

Batteriefachdeckel anzufassen. (Sie würden sonst lediglich das

Batteriefach öffnen.)

Ein Gesangsmikrofon bietet Ihnen viele Möglichkeiten, den

Klang Ihrer Stimme, wie er durch die Beschallungsanlage wie-

dergegeben wird, zu gestalten.

Beachten Sie bitte die folgenden Hinweise, um Ihr Mikrofon

optimal einsetzen zu können.

Die folgenden Kapitel gelten sowohl für die kabelgebundene

Ausführung des D880M/D880MSals auch für beide Mikrofone

mit eingebautem optionalem Sendermodul TM 40.

Grundsätzlich wird Ihre Stimme umso voller und weicher wie-

dergegeben, je kürzer der Abstand zwischen den Lippen und

dem Mikrofon ist, während bei größerer Mikrofondistanz ein

halligeres, entfernteres Klangbild zustande kommt, da die

Akustik des Raumes mehr zur Geltung kommt.

Sie können daher Ihre Stimme aggressiv, neutral oder einschmei-

chelnd klingen lassen, indem Sie den Mikrofonabstand verändern.

Der Neheffekt tritt im unmittelbaren Nahbereich der

Schallquelle (weniger als 5 cm) auf und bewirkt eine starke

Betonung der Tiefen. Er verleiht Ihrer Stimme einen voluminö-

seren, intimen, bassbetonten Klang.

Singen Sie seitlich auf das Mikrofon oder über den Mikrofon-

kopf hinweg. So erhalten Sie einen ausgewogenen, naturge-

treuen Klang.

2 Anschluss

3 Anwendung

2144_03_D880M_fsch 07.08.2003 11:45 Uhr Seite 7

Abb. 8: Typische

Mikrofonposition

3.4 Rückkopplung

Abb. 9:

Mikrofonaufstellung

für minimale

Rückkopplung

Siehe Abb. 9.

Wenn Sie direkt von vorne auf

das Mikrofon singen, werden

nicht nur Atemgeräusche mit-

übertragen, sondern auch

Verschlusslaute (p, t) und

Zischlaute (s, sch, tsch) un-

natürlich hervorgehoben.

Die Rückkopplung kommt

dadurch zustande, dass ein

Teil des von den Laut-

sprechern abgegebenen

Schalls vom Mikrofon aufge-

nommen und verstärkt wieder

den Lautsprechern zugeleitet

wird. Ab einer bestimmten

Lautstärke (der Rückkopp-

lungsgrenze) läuft dieses

Signal gewissermaßen im

Kreis, die Anlage heult und

pfeift und kann nur durch

Zurückdrehen des Lautstärkereglers wieder unter Kontrolle

gebracht werden.

Um dieser Gefahr zu begegnen, hat das Mikrofon eine supernie-

renförmige Richtcharakteristik. Das bedeutet, dass es für Schall,

der von vorne einfällt (die Stimme) am empfindlichsten ist,

während es auf seitlich einfallenden Schall oder Schall, der von

hinten auftrifft (z.B. von Monitorlautsprechern), kaum anspricht.

Minimale Rückkopplungsneigung erreichen Sie, indem Sie die

PA-Lautsprecher vor den Mikrofonen (am vorderen Bühnen-

rand) aufstellen.

Wenn Sie Monitorlautsprecher verwenden, lassen Sie Ihr

Mikrofon nie direkt auf die Monitore oder die PA-Lautsprecher

zeigen.

Rückkopplung kann auch durch Resonanzerscheinungen (als

Folge der Raumakustik), besonders im unteren Frequenz-

bereich, ausgelöst werden, also indirekt durch den Naheffekt. In

diesem Fall brauchen Sie oft nur den Mikrofonabstand zu ver-

größern, um die Rückkopplung zum Abreissen zu bringen.

3 Anwendung

2144_03_D880M_fsch 07.08.2003 11:45 Uhr Seite 8

3.5 Begleitchor

Abb. 10:

Mikrofonaufstellung

für Begleitduo

4.1 Gehäuse-

oberfläche

4.2 Innen-

windschutz

1. Lassen Sie nie mehr als

zwei Personen in ein

gemeinsames Mikrofon

singen.

2. Achten Sie darauf, dass

der Schalleinfallswinkel nie

größer als 35° ist.

Das Mikrofon ist für seit-

lich einfallenden Schall

sehr unempfindlich. Wenn

die beiden VokalistInnen

aus einem größeren Win-

kel als 35° auf das Mikro-

fon singen, müssten Sie den Pegelregler des Mikrofon-

kanals so weit aufziehen, dass die Rückkopplungsgefahr zu

groß würde.

Reinigen Sie die Gehäuseoberfläche des Mikrofons mit einem

mit Wasser befeuchteten Tuch.

1. Schrauben Sie die Gitterkappe des Mikrofons gegen den

Uhrzeigersinn ab.

2. Nehmen Sie den Windschutz aus der Gitterkappe heraus

und reinigen Sie den Windschutz mit Seifenwasser.

3. Lassen Sie den Windschutz über Nacht trocknen.

4. Legen Sie den Windschutz in die Gitterkappe ein und

schrauben Sie die Gitterkappe im Uhrzeigersinn auf das

Mikrofon auf.

4 Reinigung

3 Anwendung

2144_03_D880M_fsch 07.08.2003 11:45 Uhr Seite 9

5 Fehlerbehebung

Kein Ton.

Verzerrungen.

Mikrofon klingt mit der

Zeit immer dumpfer.

1. Mischpult und/oder

Verstärker ausgeschaltet.

2. Kanal- oder Summen-

Fader am Mischpult

oder Lautstärkeregler

des Verstärkers steht

auf Null.

3. Mikrofon nicht an

Mischpult oder Verstärker

angeschlossen.

4. Kabelstecker nicht

richtig angesteckt.

5. Kabel defekt.

6. Sendermodul aus- oder

stummgeschaltet.

7. Keine/leere Batterie im

Sendermodul.

8. Empfänger ausgeschal-

tet/nicht ans Mischpult

angeschlossen.

1. Gain-Regler am

Mischpult oder

Sendermodul nicht rich-

tig eingestellt.

2. Mischpulteingang zu

empfindlich.

•Verschmutzter

Innenwindschutz oder

Aussenwindschutz

dämpft hohe

Frequenzen.

1. Mischpult und/oder

Verstärker einschalten.

2. Kanal-oder Summen-

Fader am Mischpult

oder Lautstärkeregler

des Verstärkers auf

gewünschten Pegel

einstellen.

3. Mikrofon an Mischpult

oder Verstärker ansch-

ließen.

4. Kabelstecker nochmals

anstecken.

5. Kabel überprüfen und

falls nötig ersetzen.

6. Sendermodul einschal-

ten.

7. Volle Batterie in

Sendermodul einlegen.

8. Empfänger

einschalten/an das

Mischpult anschließen.

1. Gain-Regler so einstel-

len, dass Verzerrungen

verschwinden.

2. 10-dB-Vorabschwächung

zwischen Mikrofonkabel

und Eingang stecken.

•Innenwindschutz bzw.

Aussenwindschutz

reinigen.

Fehler Mögliche Ursache Abhilfe

2144_03_D880M_fsch 07.08.2003 11:45 Uhr Seite 10

Otros manuales para Emotion D 880

Este manual sirve para los siguientes modelos

Tabla de contenidos

Idiomas:

Otros manuales de Micrófono de AKG

AKG

AKG PERCEPTION 120 USB Manual de usuario

AKG

AKG C 214 Manual de usuario

AKG

AKG C411 Series Manual de usuario

AKG

AKG C 411 III Manual de usuario

AKG

AKG PERCEPTION 120 Manual de usuario

AKG

AKG PERCEPTION 150 Manual de usuario

AKG

AKG C547BL Manual de usuario

AKG

AKG D 542 Manual de usuario

AKG

AKG C519M Manual de usuario

AKG

AKG PERCEPTION 400 Manual de usuario

AKG

AKG C 535 EB Manual de usuario

AKG

AKG D 409 Manual de usuario

AKG

AKG SOLIDTUBE Manual de usuario

AKG

AKG 111548 Manual de usuario

AKG

AKG C 422 Manual de usuario

AKG

AKG EMOTION D 770 Manual de usuario

AKG

AKG C 414 XLS Manual de usuario

AKG

AKG PERCEPTION 120 USB Manual de usuario

AKG

AKG C 518 M Manual de usuario

AKG

AKG 6000H50880 Manual de usuario

AKG

AKG CBL 410 PCC Manual de usuario

AKG

AKG PERCEPTION 120 USB Manual de usuario

AKG

AKG PERCEPTION - ACCESSORIES Manual de usuario

AKG

AKG D550 Manual de usuario

Manuales populares de Micrófono de otras marcas

IK Multimedia

IK Multimedia iRig Stream MIC PRO Manual de usuario

DAPAudio

DAPAudio RM-101 Manual de usuario

Sennheiser

Sennheiser evolution wireless series EM 100 Manual de usuario

Sony

Sony C-48 Manual de usuario

GIGAMEDIA

GIGAMEDIA GGM PAMICUHFG Manual de usuario

Shure

Shure WH30TQG Manual de usuario

auna PRO

auna PRO MIC-900 Manual de usuario

Shure

Shure KSM141 Manual de usuario

MAIIN SOUND

MAIIN SOUND IIN style Manual de usuario

Earthworks

Earthworks TC25 Manual de usuario

Sennheiser

Sennheiser evolution D1 Manual de usuario

Alesis

Alesis MicLink Wireless Manual de usuario

DSPPA

DSPPA D6234 Manual de usuario

Monacor

Monacor IMG STAGELINE ECM-300B Manual de usuario

Ansr Audio

Ansr Audio Scan16 Manual de usuario

Shure

Shure MXA710 Series Manual de usuario

JLab

JLab GO TALK Manual de usuario

Renkforce

Renkforce TY-109 Manual de usuario
