AKG C 416 III Manual de usuario

Bedienungshinweise . . . . . . . . . . . . . . . . . . S. 2

Bitte vor Inbetriebnahme des Gerätes lesen!

User Instructions . . . . . . . . . . . . . . . . . . . . p. 18

Please read the manual before using the equipment!

Mode d’emploi . . . . . . . . . . . . . . . . . . . . . . p. 34

Veuillez lire cette notice avant d’utiliser le système!

Istruzioni per l’uso . . . . . . . . . . . . . . . . . . . p. 50

Prima di utilizzare l’apparecchio, leggere il manuale!

Modo de empleo . . . . . . . . . . . . . . . . . . . . p. 66

Antes de utilizar el equipo, lea por favor el manual!

Instruções de uso . . . . . . . . . . . . . . . . . . . p. 82

Por favor leia este manual antes de usar o equipamen

to!

C 416III

1 Sicherheitshinweis/Beschreibung

1.1 Sicherheits-

hinweis

1.2

Lieferumfang

1.3 Empfohlenes

Zubehör

Überprüfen Sie bitte, ob das Gerät, an das Sie das

Mikrofon anschließen möchten, den gültigen Si-

cherheitsbestimmungen entspricht und mit einer

Sicherheitserdung versehen ist.

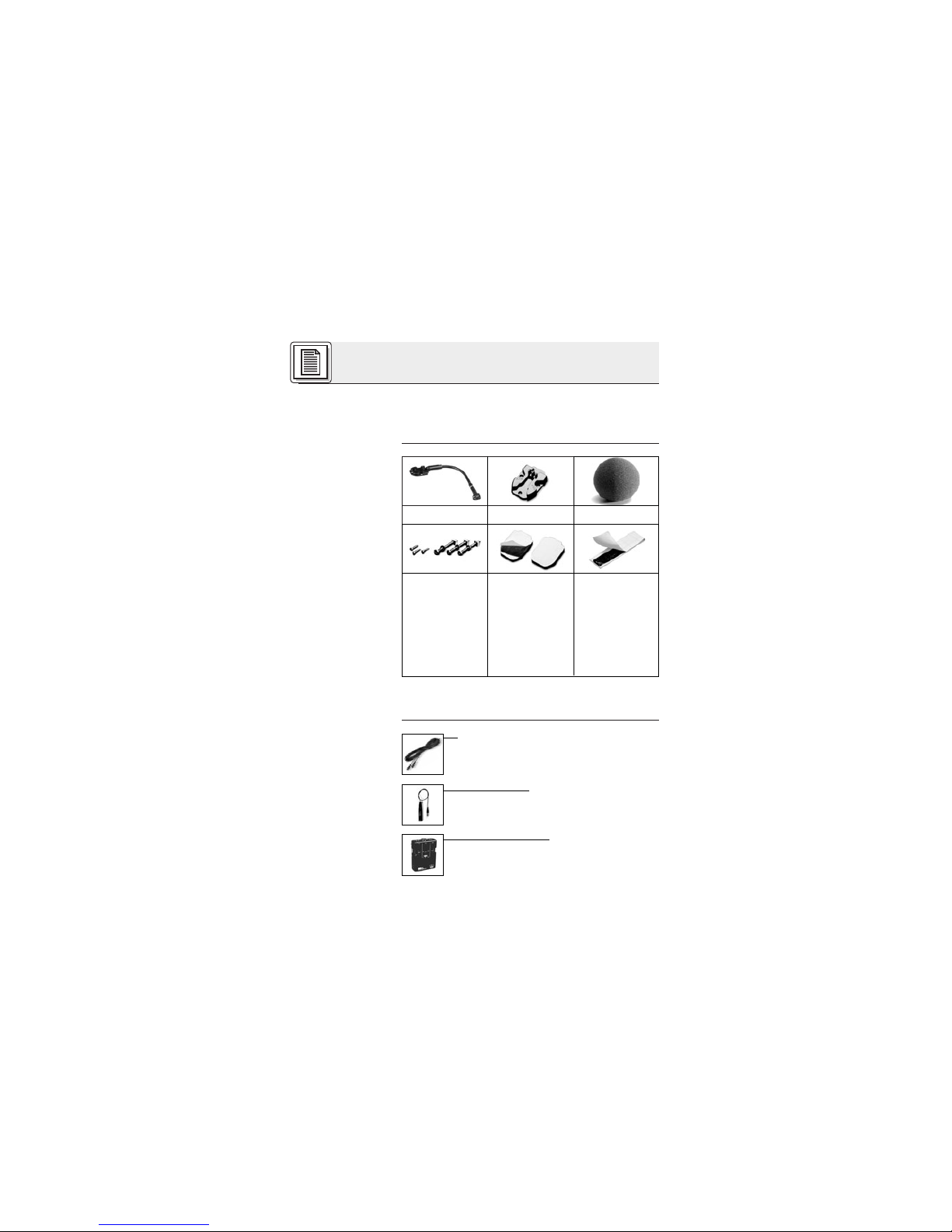

Kontrollieren Sie bitte, ob die Verpackung alle

oben angeführten Teile enthält. Falls etwas fehlt,

wenden Sie sich bitte an Ihren AKG-Händler.

1 x C 416III 1x H 416 1 x W 44

3 Stück Zylin-

derblech-

schrauben (2,9

x 13 mm),

3 Stück Flach-

kopfschrauben

(3 x 30 mm)

2 Stück dop-

pelseitig klebe-

beschichtete

Gummi-

plättchen

Elastische

Klebemasse

• Mikrofonkabel MK 9/10: 10 m 2-polig

geschirmtes Kabel mit XLR-Stecker

und XLR-Kupplung

• Phantomspeiseadapter

MPA III L (für C 416III L)

• Batteriespeisegerät

B 29 L (für C 416III L)

1 Beschreibung

1.4 Besondere

Merkmale

1.5 Kurz-

beschreibung

•Robustes Miniatur-Kondensatormikrofon für

Instrumentalabnahme auf der Bühne.

•Frequenzgang speziell für Akkordeon, Gitar-

ren/Bassverstärker und Klavier ausgelegt.

•Hohe Rückkopplungssicherheit durch fre-

quenzunabhängige hypernierenförmige Richt-

charakteristik.

•100 mm langer Schwanenhals zur exakten Po-

sitionierung des Mikrofons.

•Wirkungsvolle Unterdrückung mechanischer

Störgeräusche durch elastische Lagerung des

Schwanenhalses.

•Externer Windschutz und Zubehör für die di-

rekte Montage am Instrument oder an der

Lautsprecherbox im Lieferumfang enthalten.

Das C 416III ist ein Kondensator-Miniaturmikrofon

mit hypernierenförmiger Richtcharakteristik. Es

wurde speziell für die direkte Montage an Akkor-

deons, Boxen von Gitarren- oder Bassverstärkern,

Pianinos und Flügeln entwickelt. Die mitgelieferten

Schrauben und Befestigungselemente erlauben

eine sichere Befestigung des Mikrofons am Instru-

ment oder der Lautsprecherbox. Sie können ent-

weder das Mikrofon selbst fix montieren oder nur

das mitgelieferte Montageplättchen H 416. Das Mi-

krofon rastet sicher im Montagepättchen ein, kann je-

doch leicht wieder abgezogen werden. Ein 100 mm

langer Schwanenhals erlaubt Ihnen, das Mikrofon ex-

akt für optimalen Sound zu positionieren.

• Phantomspeisegeräte

N 62 E, N 66 E,

B 18, B 15

(für C 416III PP)

1 Beschreibung

1.6 Varianten

C 416III PP

C 416III L

2.1 Einleitung

Wichtig!

2.2 C 416III PP

2.2.1 Anschluss

an symmetri-

sche Eingänge

Siehe Abb.1.

Der hochwertige Kondesatorwandler mit

frequenzunabhängiger hypernierenförmiger

Richtcharakteristik bietet eine natürliche, detail-

reiche Wiedergabe und ist sehr unempfindlich ge-

gen akustische Rückkopplungen sowie Überspre-

chen von benachbarten Instrumenten.

Durch die elastische Lagerung des Schwanenhal-

ses ist das Mikrofon weitgehend unempfindlich

gegen Körperschall vom Instrument oder der

Lautsprecherbox.

Das Mikrofon ist in zwei Ausführungen erhältlich:

•Für 9 bis 52 V Universal-Phantomspeisung.

3 m langes, fix verbundenes Anschlusskabel

mit Phantomspeiseadapter mit integriertem

3-poligem XLR-Stecker.

•Für Speisung mittels Batteriespeisegerät

B 29 L, Phantomspeiseadapter MPA III L oder

AKG.WIRELESS-Taschensender. 1,5 m lan-

ges, fix verbundenes Anschlusskabel mit

3-poligem Mini-XLR-Stecker.

Das C 416III PP/C 416III L ist ein Kondensatormi-

krofon und benötigt daher eine Stromversorgung.

Wenn Sie andere als die von AKG empfohlenen

Speisegeräte verwenden, kann das Mikrofon

beschädigt werden und erlischt die Garantie.

1. Stecken Sie den Phantomspeiseadapter (1) am

Mikrofonkabel an einen symmetrischen XLR-

Mikrofoneingang mit Phantomspeisung an.

2. Schalten Sie die Phantomspeisung ein. (Lesen

Sie dazu in der Betriebsanleitung des jeweili-

gen Gerätes nach.)

2 Anschluss

2.2.2 Anschluss

an asymmetri-

sche Eingänge

Siehe Abb. 2.

3. Wenn Ihr Mischpult keine Phantomspei-

sung besitzt, stecken Sie den Phantomspei-

seadapter (1) an ein optionales AKG-Phantom-

speisegerät (2) (N 62 E, N 66 E, B 18, B 15) an

und verbinden Sie das Phantomspeisegerät (2)

mit Hilfe eines XLR-Kabels (3) (z.B. MK 9/10

von AKG - nicht mitgeliefert) mit einem sym-

metrischen Eingang.

Phantomspeisegeräte von AKG können Sie auch

an einen asymmetrischen Eingang anschließen.

Verwenden Sie dazu ein Kabel mit XLR-Stecker

(weiblich) und Mono-Klinkenstecker:

Abb. 1: Anschluss an symmetrischen Eingang

Phantom

MPA





Abb. 2: Anschluss an asymmetrischen Eingang



 

PhantomMPA



2 Anschluss

Hinweis:

2.3 C 416III L

2.3.1 Anschluss

mittels B 29 L

Siehe Abb.3.

Kabel anstecken:

Kabel abziehen:

1. Verbinden Sie im XLR-Stecker (4) mittels einer

Drahtbrücke Stift 1 mit Stift 3 und mit der Ab-

schirmung.

2. Verbinden Sie die innere Ader des Kabels mit

Stift 2 des XLR-Steckers (4) und der Spitze des

Klinkensteckers (5).

3. Verbinden Sie die Abschirmung des Kabels

mit dem Schaft des Klinkensteckers (5).

Beachten Sie, dass asymmetrische Kabel Ein-

streuungen aus Magnetfeldern (von Netz- und

Lichtkabeln, Elektromotoren usw.) wie eine An-

tenne aufnehmen können . Bei Kabeln, die länger

als 5 m sind, kann dies zu Brumm- und ähnlichen

Störgeräuschen führen.

Mit dem optionalen Batteriespeisegerät B 29 L

können Sie das Mikrofon an symmetrische oder

asymmetrische Eingänge ohne Phantomspeisung

anschliessen.

1. Stecken Sie den Mini-XLR-Stecker (1) am

Mikrofonkabel bis zum Anschlag in eine der

beiden Mini-XLR-Buchsen am B 29 L (2).

Der Stecker (1) verriegelt sich automatisch.

Zum Abziehen des Kabels drücken Sie auf

den Entriegelungsknopf am Mini XLR-Stecker









Abb. 3: Anschluss-Schema mit B 29 L

B 29 L

2 Anschluss

Wichtig!

Siehe Abb. 3.

Symmetrischer

Eingang:

Asymmetrischer

Eingang:

2.3.2 Anschluss

mittels MPA III L

Kabel anstecken:

Siehe Abb. 4.

Kabel abziehen:

Siehe Abb. 4.

(1) und ziehen Sie den Stecker (1) aus der

Buchse heraus.

Um das Kabel nicht zu beschädigen, zie-

hen Sie niemals am Kabel selbst!

2. Verbinden Sie das B 29 L (2) mit dem

gewünschten Eingang.

•Zum Anschluss an einen symmetrischen

Eingang verwenden Sie ein handelsübli-

ches XLR-Kabel (3).

•Siehe Kapitel 2.2.2.

1. Stecken Sie den Mini-XLR-Stecker (1) am

Mikrofonkabel bis zum Anschlag in die Mini-

XLR-Kupplung (2) am Anschlusskabel des

MPA III L (3).

Der Stecker (1) verriegelt sich automatisch.

Siehe Kapitel 2.3.1.

2. Stecken Sie den MPA III L (3) an einen sym-

metrischen XLR-Mikrofoneingang mit Phan-

tomspeisung an.

3. Schalten Sie die Phantomspeisung ein. (Lesen

Sie dazu in der Betriebsanleitung des jeweili-

gen Gerätes nach.)

4. Wenn Ihr Mischpult keine Phantom-

speisung besitzt, stecken Sie den MPA III L

Mini XLR Mini XLR MPA

MPA



Phantom







Abb. 4: Anschluss-Schema mit MPA III L

2 Anschluss

2.3.3 Anschluss an

Taschensender

3.1 Einleitung

3.2 Mikrofon

befestigen

Abb. 5: Montage-

material

(3) an ein optionales AKG-Phantomspeise-

gerät (4) (N 62 E, N 66 E, B 18, B 15) an und

verbinden Sie das Phantomspeisegerät (4) mit

Hilfe eines XLR-Kabels (5) (z.B. AKG MK 9/10

- nicht mitgliefert) mit einem symmetrischen

Eingang.

Lesen Sie in der Bedienungsanleitung Ihres

Taschensenders nach.

Bevor Sie das Mikrofon endgültig am Instrument

oder der Lautsprecherbox befestigen, testen Sie

das Mikrofon an verschiedenen Stellen, um den

besten Sound zu finden. Befestigen Sie das Mi-

krofon dazu provisorisch mit der mitgelieferten

Klebemasse.

Bewährte Mikrofonpositionen und weitere Anwen-

dungshinweise finden Sie in Kapitel 3.3 bis 3.5.

Sie können das Mikrofon entweder fix oder mittels

lösbarer Schnappverbindung am Instrument oder

der Lautsprecherbox montieren.

Dazu liegen dem Mikrofon folgende Teile bei:

1Montageplättchen H 416

23 Gummitüllen (in H 416 eingesetzt)

3 Anwendung

1 2 3

564

3 Anwendung

3.2.1 Montage

mittels H 416

Abb. 6: H 416 an-

schrauben

Siehe Abb. 6.

Wichtig!

32 Stk. doppelseitig klebebeschichtete Gummi-

plättchen

43 Zylinderblechschrauben, 2,9 x 13 mm

53 Flachkopfschrauben mit Kontermutter,

3 x 30 mm

6Klebemasse

1. Befestigen Sie das Montageplättchen H 416

am Instrument oder der Lautsprecherbox. Sie

haben dazu folgende Möglichkeiten:

a) Befestigung mittels Schrauben:

•Verwenden Sie, je nach Wandstärke und Mate-

rial des Gehäuses, die mitgelieferten 13 mm

langen Zylinderblechschrauben oder die 30

mm langen Flachkopfschrauben mit Konter-

mutter.

Achten Sie darauf, die Schrauben nur so-

weit anzuziehen, dass die Gummitüllen

nicht zusammengedrückt werden.

Die Gummitüllen wirken als elastische Lage-

rung des Mikrofons und unterdrücken zusam-

men mit dem im Mikrofonarm integrierten Ela-

stomer-Dämpfungselement wirksam die Über-

tragung störender Körperschallgeräusche.

Werden die Gummitüllen zusammengedrückt,

geht die Wirksamkeit dieser elastischen Lage-

rung verloren.

3 Anwendung

Abb. 7: doppel-

seitig klebendes

Gummiplättchen

Siehe Abb. 7.

Hinweis:

Abb. 8: Mikrofon in

das H 416

einschieben

Siehe Abb. 8.

b) Befestigung ohne Schrauben an ebenen

Flächen:

•Ziehen Sie das Abdeckpapier von beiden Sei-

ten des Gummiplättchens ab und drücken Sie

das Gummiplättchen fest an das H 416 und an

das Instrument oder die Lautsprecherbox.

c) Befestigung ohne Schrauben an unebenen

Flächen:

•Verwenden Sie anstelle des Gummiplättchens

die mitgelieferte Klebemasse.

Die Körperschallkompensation ist in beiden

Fällen (b und c) gleich wie bei der Befestigung

mittels Schrauben.

2. Schieben Sie die Lasche am Schwanenhals in

das Montageplättchen H 416 ein, bis sie hör-

bar einrastet.

Sie können das Mikrofon jederzeit demontie-

Este manual sirve para los siguientes modelos

Tabla de contenidos

Idiomas:

Manuales populares de Micrófono de otras marcas

IK Multimedia

IK Multimedia iRig Stream MIC PRO Manual de usuario

DAPAudio

DAPAudio RM-101 Manual de usuario

Sennheiser

Sennheiser evolution wireless series EM 100 Manual de usuario

Sony

Sony C-48 Manual de usuario

GIGAMEDIA

GIGAMEDIA GGM PAMICUHFG Manual de usuario

Shure

Shure WH30TQG Manual de usuario

auna PRO

auna PRO MIC-900 Manual de usuario

Shure

Shure KSM141 Manual de usuario

MAIIN SOUND

MAIIN SOUND IIN style Manual de usuario

Earthworks

Earthworks TC25 Manual de usuario

Sennheiser

Sennheiser evolution D1 Manual de usuario

Alesis

Alesis MicLink Wireless Manual de usuario

DSPPA

DSPPA D6234 Manual de usuario

Monacor

Monacor IMG STAGELINE ECM-300B Manual de usuario

Ansr Audio

Ansr Audio Scan16 Manual de usuario

Shure

Shure MXA710 Series Manual de usuario

JLab

JLab GO TALK Manual de usuario

Renkforce

Renkforce TY-109 Manual de usuario
