AirLive Live-800G Manual de usuario

Quick Setup Guide

English ●●●

Deutsch ●●●

Česky ●●●

Русский ●●●

Português ●●●

Slovensky ●●●

Español ●●●

Live-800

Gigabit Ethernet Switch

Gigabit Ethernret Switch

Live

800G English

English

Port Layout

Power Connector

Station Ports

(10/100/1000Mbps)

Installation Steps

Remove the switch and accessories from the package

Connect power to the switch, make sure “Power” LED is on.

Connect devices to the switch:



Connect PCs, router, print servers, AP, or other network devices to the

station ports.



Connect Server with Gigabit card or another Gigabit switch to the

Station Port



Use Cat.5E Ethernet cable(4 full pair) or better.



Check whether the “Link/Act” light is on. If not, please make sure the

other device or the PC’s power is on



Please do not form a network loop, refer to the “Connectivity Rules”

section for details.



The maximum cabling distance is 100 meter

Please refer to the user’s manual in the CD for detail instructions.

The switch features Auto-MDI/MDI-X function. It allows users to

use straight-thru cable for all type of connections.

The switch can auto-detect between 100 and 1000Mbps

connection.

Gigabit Ethernret Switch

Live

800G English

English

LED & Cabling Rules

Connectivity Rules



Please avoid forming a network loop (see the

diagram on the right) when connecting the cables.

A network loop can cause the network to shutdown..



The maximum cable distance is 100 meter



Always check the LED lights for trouble shooting



Computers and network devices must be in the

same IP subnet in order to see each other. For

example, 198.168.0.1 can not see 192.192.1.1 for

Class C subnet. You can find out the computer’s IP

address by typing “IPCONFIG” in WinNT/2000/XP’s

command line. For Win9x, run “WINIPCFG”.



Avoid operating device in 10Mbps full duplex mode

if the device does not have auto-negotiation

function.

LED

indicator Color Status Meaning

All Models

Power ●Green ON

OFF

Power ON

Power OFF

Link/Act ●Green ON

Blinking

OFF

Connection is made

Transmitting/Receiving

No connection is made

100/1000Mbps ●Orange

●Green

100Mbps

1000Mbps

Gigabit Ethernret Switch

Live

800G Deutsch

Port-Belegung

De Schakelaar van de macht

Station Ports

(10/100/1000Mbps)

Installationsschritte

Nehmen Sie bitte den Switch und das Zubehör aus der Verpackung

Verbinden Sie den Switch mit der Stromversorgung und stellen Sie sicher,

dass die “Power”-LED leuchtet..

Verbinden Sie die Geräte mit dem Switch:



Verbinden Sie PCs, Router, Printserver, APs oder andere

Netzwerkgeräte mit den Ports..



Verbinden Sie Server mit Gigabit-Netzwerkkarte oder andere

Gigabit-Switches mit de Ports



Verwenden Sie Ethernetkabel gemäß Cat.5E oder besser.



Prüfen Sie, ob die “Link/Act”-LED leuchtet. Falls nicht, stellen Sie bitte

sicher, dass das Gerät auf der Gegenseite eingeschaltet ist.Please do

not form a network loop, refer to the “Connectivity Rules” section for

details.



Die maximale Kabellänge beträgt 100 Meter

Eine detaillierte Anleitung finden Sie im Benutzerhandbuch auf der

beiliegenden CD.

Dieser Switch ist mit Auto-MDI/MDI-X ausgestattet. Somit können

Sie für sämtliche Verbindungen normal durchkontaktiertes Kabel

benutzen. Die Übertragungsrate der Gegenstelle (100 Mbps oder

1000 Mbps wird automatisch erkannt).

Deutsch

Gigabit Ethernret Switch

Live

800G Deutsch

LED Anzeigen

Regeln für die Verbindung



Bitte vermeiden Sie es Netzwerkschleifen beim

Verbinden der Kabel zu bilden (siehe Diagramm auf

der rechten Seite). Eine Netzwerkschleife kann das

Netzwerk zum Erliegen bringen...



Die maximale Kabellänge beträgt 100 Meter.



Achten Sie bei der Suche nach Fehlerquellen immer

auf die LED-Anzeigen.



Um sich gegenseitig zu sehen müssen sich

Computer und Netzwerkgeräte im gleichen

IP-Subnetz befinden. Zum Beispiel können sich in

einem Subnetz der Klasse C die Geräte mit den IPs

198.168.0.1 und 192.192.1.1 nicht gegenseitig

sehen. Die IP-Adresse Ihres PCs können Sie unter

WinNT/2000/XP durch die Eingabe

von “IPCONFIG” in der Kommandozeile

herausfinden. Unter Win9x geben Sie hierzu bitte

“WINIPCFG” ein.



Vermeiden Sie den Betrieb im

10-Mbps-Vollduplexmodus falls die Gegenstelle

keine Auto-Negotiation unterstützt.

LED Farbe Status Bedeutung

Für alle Modelle

Power ●Green An

Aus

Eingeschaltet

Ausgeschaltet

Verbindung/

Aktivität

●Green An

Blinkend

Aus

Es besteht eine Verbindung

Senden/Empfangen

Es besteht keine Verbindung

100/1000Mbps ●Orange

●Green

100Mbps

1000Mbps

Deutsch

Gigabit Ethernret Switch

Live

800G Czech

Popis portů

Instalační kroky

Porty (10/100/1000Mbps)

Instalační kroky

Vybalte switch a příslušenství z krabice

Připojte switch k napájení, rozsvití se LED Power.

Připojte do switche zařízení::



Připojte PC, routery, tiskové servery, AP atd..



Připojte server s gigabitoovu kartou nebo další gigabitový switch do

příslušných portů



Použijte síťový kabel Cat.5E nebo vyšší třídy



Zkontrolujte zda svítí LED “Link/Act”, pokud ne, zkontrolujte, zda jsou

připojená zařízení pod napětím



Maximální vzdálenost kabelu je 100 metrů.

Switch má funkci Auto-MDI/MDI-X, takže nevyžaduje křížené

kabely. Switch má automatickou detekci 100/1000Mbps připojení..

Česky

Gigabit Ethernret Switch

Live

800G Czech

LED Diody & Kabeláž

Pravidla zapojení



Vyvarujte se prosím vytváření síťových smyček

(zobazeno na diagramu vpravo) při zapojování

kabeláže...



Maximální délka kabelu je 100 metrů



Při potížích vždy kontrolujte LED diody



PC a síťová zařízení musí být ve stejné podsíti. IP

adresy zařízení v síti zjistíte zadáním příkazu

IPCONFIG v příkazovém řádku. Ve Win9x zadejte

“WINIPCFG”.



Vyhněte se provozování módu 10Mbps full duplex,

pokud zařízení v něm provozovaní nepodporuje

funkce auto-negotation.

LED indikace Barva Stav Význam

Všechny modely

Power ●Zelená ON

OFF

Power ON

Power OFF

Link/Act ●Zelená ON

Bliká

OFF

Připojeno

Přijímá/odesílá data

Nepřipojeno

100/1000Mbps ●

Oranžová

●Zelená

100Mbps

1000Mbps

Česky

Gigabit Ethernret Switch

Live

800G Russian

Схема расположения портов

Установка инастройка

Сетевые порты

(

00/

000

ит

/с

)

Установка инастройка

Выньте свич иприлагающиеся аксессуары из упаковки

Подключите ксвичу питание иубедитесь втом, что индикатор «Power»

горит.

Подключите устройства ксвичу:



Компьютеры, принт-серверы, точки доступа идругие сетевые

устройства должны быть подключены ксетевым портам..



Сервер ссетевой картой 1 Гбит или другой гигабитный свич

должен быть подключён ксетевому порту.



Для подключения используйте шнуры Ethernet категории 5E (4

полных пары) или лучше.



Удостоверьтесь втом, что индикатор “Link/Act” горит. Если нет –

проверьте, что сетевые устройства включены



Пожалуйста, не создавайте сетевые кольца (за дополнительной

информацией вы можете обратиться ксоответствующему

разделу руководства).



Максимальная длина одного шнура между двумя устройствами не

должна превышать 100 м

Прочтите руководство пользователя на прилагаемом компакт-диске,

чтобы получить все необходимые инструкции.

Всвиче имеется функция Auto-MDI/MDI-X. Она позволяет

использовать один шнур для разных типов соединения.

Свич автоматически определит, на какой скорости (100 Мбит/с

или 1 Гбит/с) осуществлять передачу данных.

Русский

Gigabit Ethernret Switch

Live

800G Russian

Индикаторы иправила

Правила построения сети



Избегайте создания сетевых колец (см. схему). С

подобными кольцами сеть не будет работать..



Максимальная длина одного сегмента сети – 100

м.



При поиске неисправностей всегда проверяйте

состояние индикаторов



Компьютеры исетевые устройства должны состоять

водной подсети, чтобы иметь возможность

соединяться друг сдругом. Например, компьютер,

имеющий статичный IP-адрес 198.168.0.1, не видит

компьютер садресом 192.192.1.1 вподсети класса

C. Вы можете определить IP-адрес компьютера с

помощью команды “IPCONFIG”, набрав её в

командной строке операционной системы Windows

NT, 2000 или XP. Если увас ОС семейства Windows

9*, воспользуйтесь командой “WINIPCFG.



Избегайте работы устройства врежиме 10

Мбит/сfull duplex, если оно не поддерживает

функцию автовыбора скорости соединения.

Индикатор Цвет Состояние Описание

Все модели

Power ●

зелёный

горит

не горит

Есть питание.

Питание отсутствует.

Link/Act ●

зелёный

горит

мигает

не горит

Есть соединение.

Передача данных.

Нет соединения.

100/1000Mbps ●оранж.

●

зелёный

горит

100 Мбит/м

1 Гбит/с

Русский

Gigabit Ethernret Switch

Live

800G Português

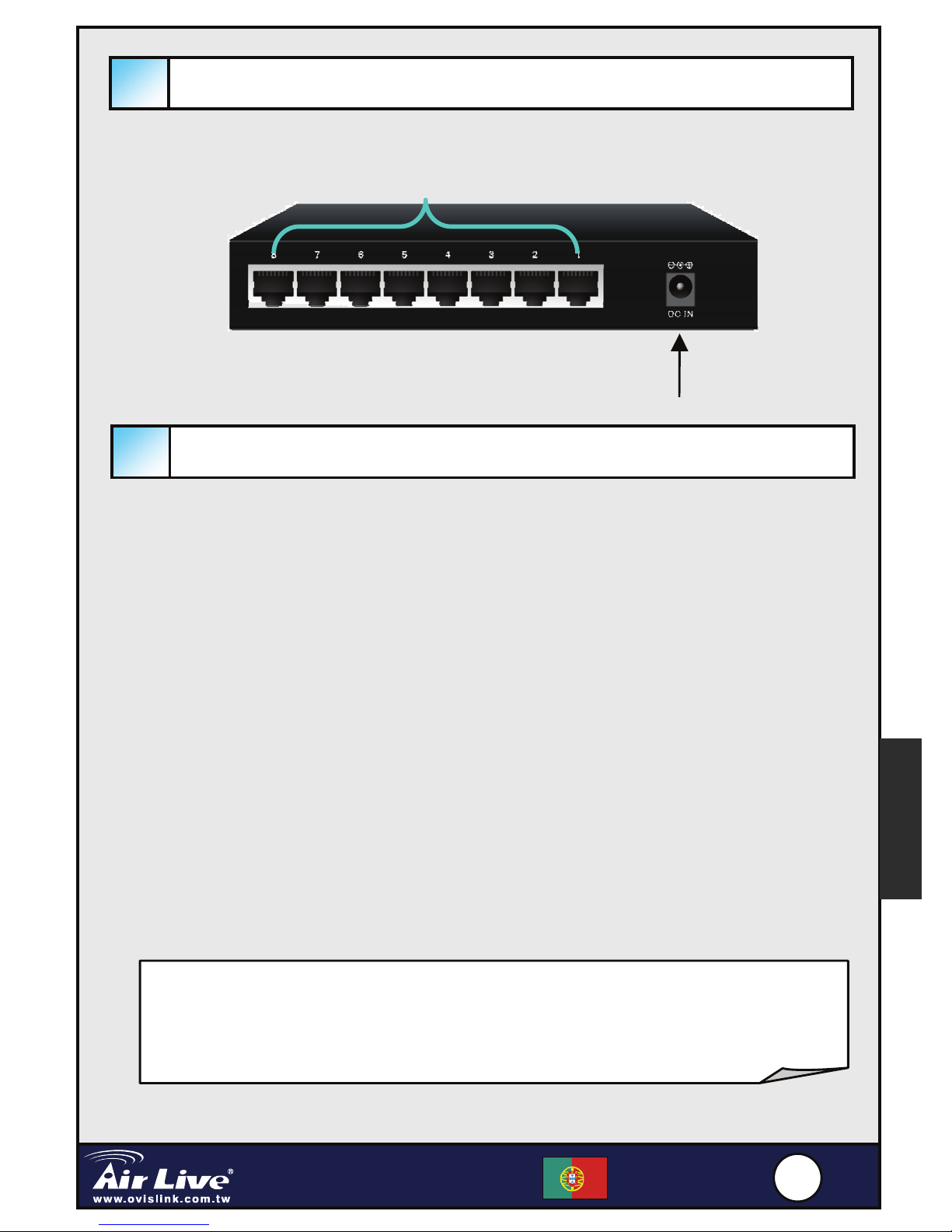

Disposição das portas

Procedimentos de

Portas Station

(10/100/1000Mbps)

Procedimentos de Instalação

Retire o switch e os acessórios da embalagem

Ligue o switch à corrente, certifique-se que o LED “Power” está aceso

Ligue os dispositivos ao switch:



Ligue PCs, router, servidor de impressão ou outros dispositivos de

rede às portas Station;.



Ligue um Servidor com cartão Gigabit ou outro switch Gigabit à porta

Station;



Use cabo Ethernet de Categoria 5E (4 pares) ou superior;.



Verifique se a luz “Link/Act” está acesa. Se não, certifique-se que

outro dispositivo ou a corrente do PC está ligada;



Não crie uma rede Loop, consulte a secção “Regras de

Conectividade” para mais detalhes;.



A distância máxima de cabo é de 100 metros.

Consulte o manual de utilizador no CD para mais instruções.

O switch possui a função de Auto-MDI/MDI-X. Permite aos utilizadores

usar cabo straigh-thru para todos os tipos de ligações..

Português

Tabla de contenidos

Idiomas:

Otros manuales de Cambiar de AirLive

AirLive

AirLive ETHER-FSH2402NT Manual de usuario

AirLive

AirLive POE-GSH1816R-250 Manual de usuario

AirLive

AirLive POE-FSH1008AT Manual de usuario

AirLive

AirLive POE-FSH2442G Manual de usuario

AirLive

AirLive IG-641BT-1.25G Manual de usuario

AirLive

AirLive POE-FSH808PW Manual de usuario

AirLive

AirLive POE-GSH2004L-370 Manual de usuario

AirLive

AirLive SA-102 Manual de usuario

AirLive

AirLive POE-FSH804ATi Manual de usuario

AirLive

AirLive POE-XGS4804M-600 Manual de usuario

AirLive

AirLive SNMP-GSH2402 Manual de usuario

AirLive

AirLive Live-FSH5PS Manual de usuario

AirLive

AirLive POE-GSH1602M-200 Manual de usuario

AirLive

AirLive POE-GSH2004L-370 Manual de usuario

AirLive

AirLive ETHER-GSH16TW Manual de usuario

AirLive

AirLive POE-GSH604ATU Manual de usuario

AirLive

AirLive Ether-GSH2404W Manual de usuario

AirLive

AirLive Live-FSH5R Manual de usuario

AirLive

AirLive Ether-GSH8TW v2 Manual de usuario

AirLive

AirLive INJ-1G-30W-1248 Manual de usuario

AirLive

AirLive SNMP-GSH2416 Manual de usuario

AirLive

AirLive POE-FSH2422G-250 Manual de usuario

AirLive

AirLive POE-FSH2442G Manual de usuario

AirLive

AirLive KVM-102UA Manual de usuario

Manuales populares de Cambiar de otras marcas

URC

URC Total Control MFS-8 Manual de usuario

Azbil

Azbil HPQ-D11 Manual de usuario

Sony

Sony DFS-900M Manual de usuario

SICK

SICK i17S Manual de usuario

F&F

F&F SZR-277 Manual de usuario

Shure

Shure UAMS/BK Manual de usuario

Dräger

Dräger X-zone Switch Off Manual de usuario

Asco

Asco Joucomatic 349 Series Manual de usuario

BT Mini Hub Manual de usuario

D-Link

D-Link DES-1226G Manual de usuario

Johnson Controls

Johnson Controls FS80-C Manual de usuario

Alcatel-Lucent

Alcatel-Lucent 7450 ESS-12 Manual de usuario

MicroNet

MicroNet SP1200A Manual de usuario

Ruijie

Ruijie RG-PF2920 Series Manual de instalación y funcionamiento

Altinex

Altinex DA1914SX Manual de usuario

MiLAN

MiLAN MIL-SM2401M Manual de usuario

RJM

RJM MASTERMIND PBC/6X Manual de usuario

Atlas

Atlas MMK-KVM8 Manual de usuario
