Agape SPOON M Manual de usuario

Vasca in Cristalplant®biobased

Bathtub in Cristalplant®biobased

MANUTENZIONE

Per la normale pulizia si

consiglia di utilizzare

detergenti di uso comune.

Si sconsiglia l'utilizzo di

detergenti abrasivi, acidi e

anticalcare.

Nota

La vasca "Spoon M" deve

essere installata su un

pavimento perfettamente in

piano e non può essere

incassata.

Predisporre l'impianto di

scarico a pavimento con

tubo terminale diametro 40

mm con guarniuzione di

tenuta.

ISTRUZIONI DI MONTAGGIO

ASSEMBLY INSTRUCTIONS

Vasca / Bathtub

1/5

MAINTENANCE

For normal cleaning use

common detergents.

Do not use either abrasive

detergents or solvents,

acids and anti limestone.

Note

The "Spoon M" bathtub must

be positioned on a flat floor

surface

and cannot be built-in.

Prepare the sewage mains

in the floor, ending with a 40

mm diameter pipe with a

sealed gasket.

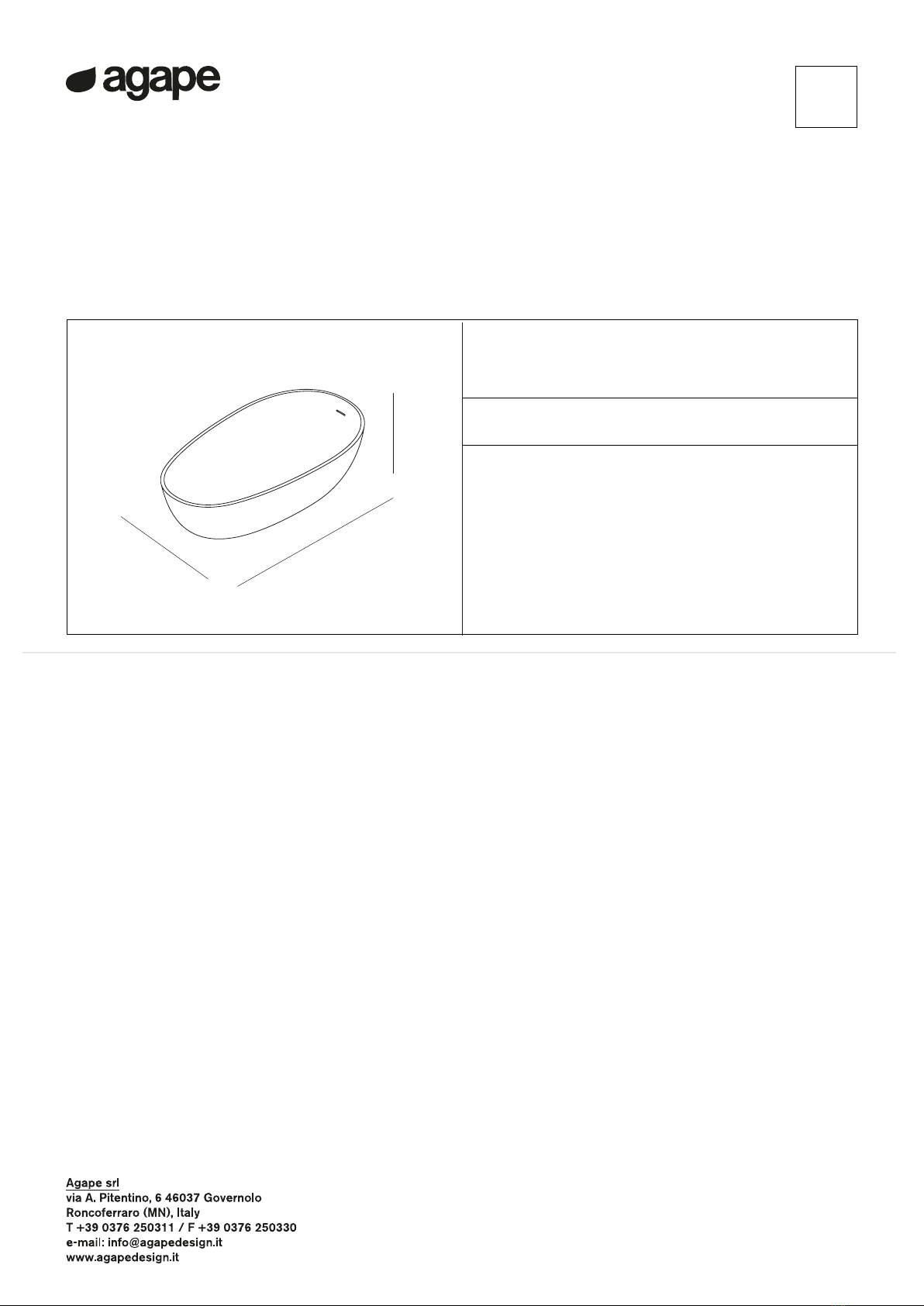

SPOON M

AVAS1093ZZ

1600

(62" 63/64)

480

(18" 57/64)

854

(33" 5/8)

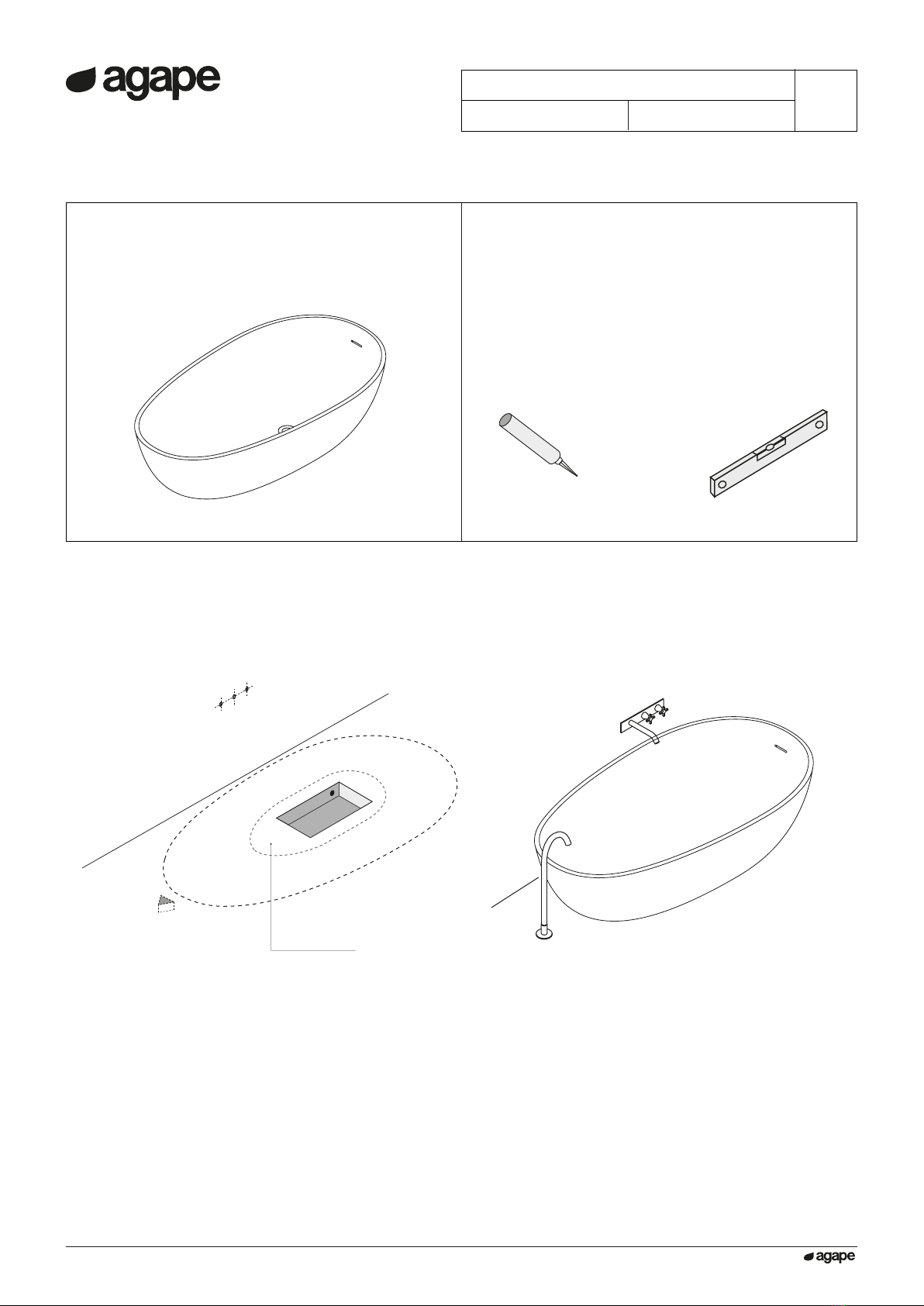

CONTENUTO DELLA CONFEZIONE

PACKAGE CONTENTS

ISTRUZIONI DI MONTAGGIO

ASSEMBLY INSTRUCTIONS

AVAS1093ZZ - SPOON M

silicone

trasparente - antimuffa

transparent - antimould

COD.

06052 20190412/1 - T.B

VERS.

STRUMENTI

TOOLS

2/5

PREDISPOSIZIONE

WASHBASIN

area d’appoggio

support area

VASCA INSTALLATA

BATHTUB MOUNTED

ISTRUZIONI DI MONTAGGIO

ASSEMBLY INSTRUCTIONS

3/5

AVAS1093ZZ - SPOON M

PARTICOLARE PILETTA / WASTE

min 300 mm (11"13/16)

Collegamento alla rete di scarico

Connection to the main drain

Piletta

Waste trap

Guarnizione (si consiglia di siliconare la

guarnizione al pozzetto sifonato ed alla vasca)

Gasket (it is advisable to apply silicone to

the gasket and to glue it to the drain trap)

Pozzetto sifonato con raccordo in uscita 1"1/2

Drain trap with 1"1/2 exit connection

Ø 40

(1"5/8)

Siliconare

Seal

max 900 mm(35"7/16)

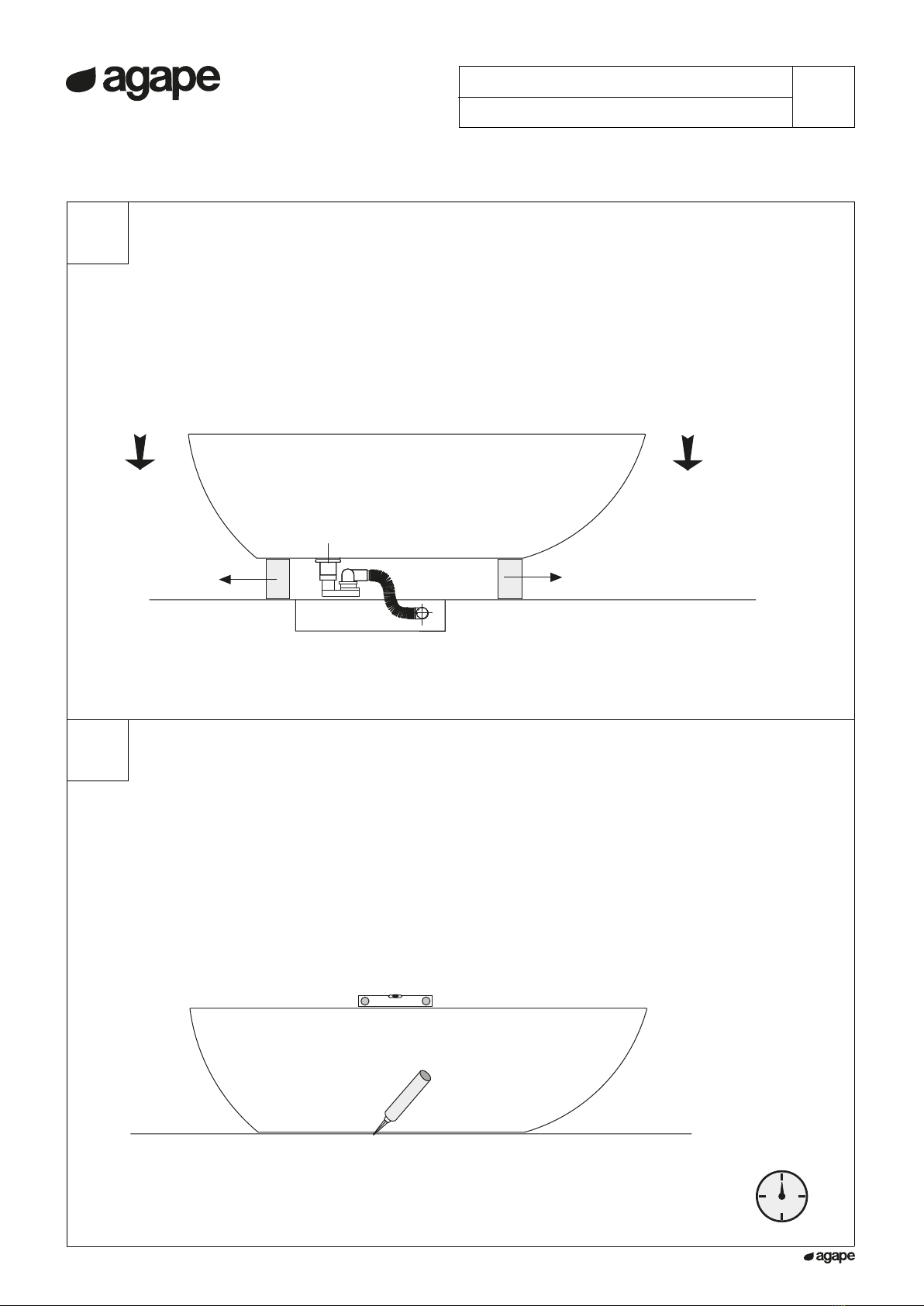

INSTALLAZIONE / INSTALLATION

Posizionare i distanziatori in legno sotto alla vasca

Position the wooden spacers placed under the

bathtub

distanziatori in legno

wooden spacers

tubo di scarico Ø 40 mm con OR di tenuta

Ø mm 40 (1”5/8) drain pipe with OR gasket

150 (5”7/8)

Consultare le istruzioni dedicate allo scarico

Examine the instruction dedicated of the waste

ISTRUZIONI DI MONTAGGIO

ASSEMBLY INSTRUCTIONS

4/5

AVAS1093ZZ - SPOON M

Collegare alla rete di scarico

Effettuare alcune prove di tenuta dell’impianto

realizzato

Connection to the main drain

Test different times the seal of the realised plant

Collegare il sifone, la piletta e il troppo pieno.

Connect the drain trap, the waste and the

overflow.

.MET0477

ISTRUZIONI DI MONTAGGIO

ASSEMBLY INSTRUCTIONS

5/5

AVAS1093ZZ - SPOON M

Nel caso non si siano verificate perdite togliere i distanziatori in legno avendo cura di non

effettuare movimenti bruschi o spostamenti troppo ampi.

If no losses are occurred, remove the wooden spacers without provoking hard movements or wide

shifts.

Siliconare il perimetro del basamento

Apply silicone to the base perimeter

STOP 24 h.

silicone
