Agape DOT LINE ADTL0472 Manual de usuario

Specchio verticale senza luce

Vertical Mirror without lights

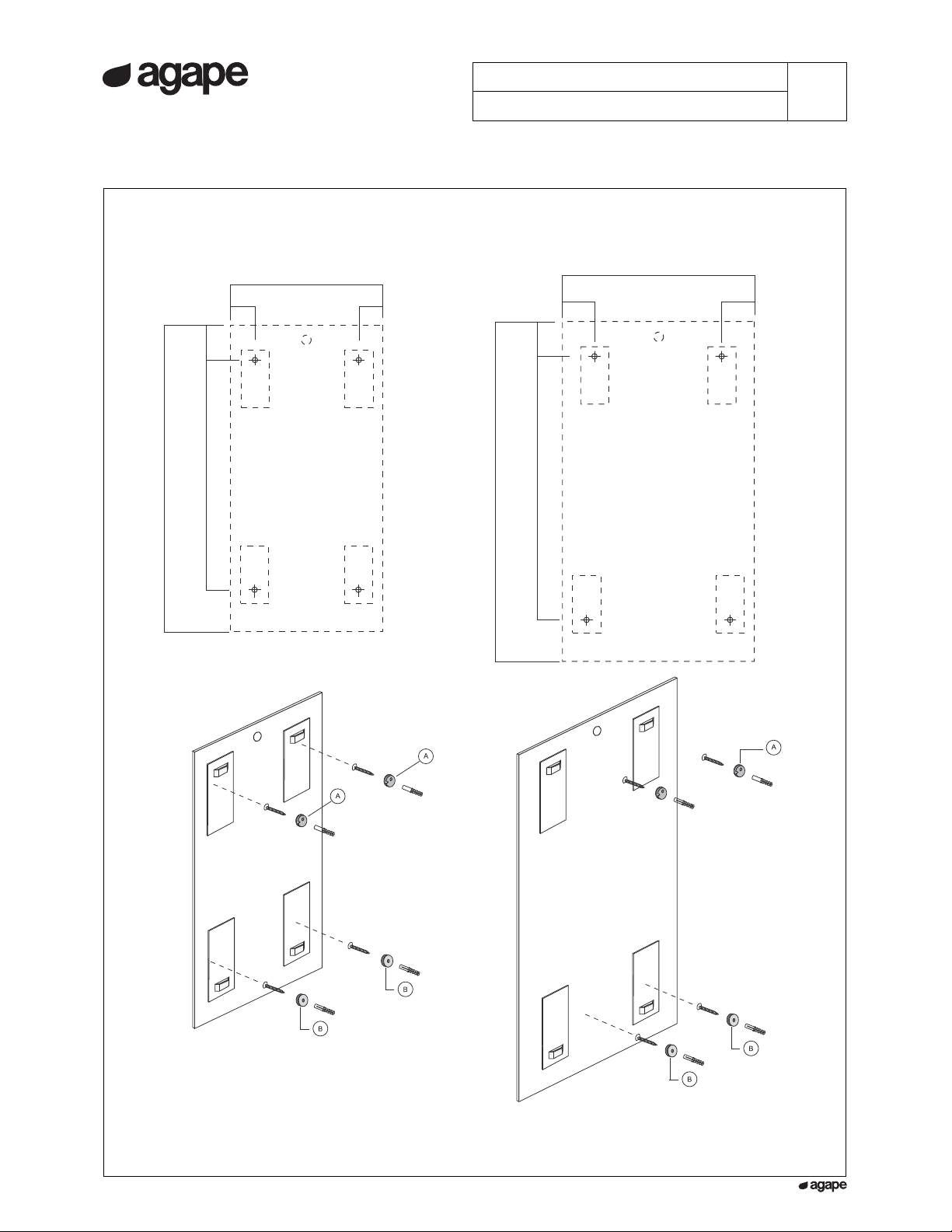

ISTRUZIONI DI MONTAGGIO

ASSEMBLY INSTRUCTIONS

Accessori / Accessories

1/5

DOT LINE

ADTL0472 - ADTL0459

MANUTENZIONE

Per la normale pulizia si

consiglia di utilizzare

detergenti di uso comune.

Si sconsiglia l'utilizzo di

detergenti abrasivi, acidi e

anticalcare.

MAINTENANCE

For normal cleaning use

common detergents.

Do not use either abrasive

detergents or solvents, acids

and anti limestone.

NOTA

La ferramenta in dotazione

permette Il ssaggio degli

accessori su pareti in

mattoni pieni o forati e in

calcestruzzo.

Per pareti in cartongesso è

necessario rinforzare

adeguatamente la zona

interessata ed

eventualmente adottare

sistemi di ssaggio specici.

NOTE

The assembly material

supplied allows the

installation of the accessories

on solid and hollow brick

walls and on concrete walls.

For plasterboard walls it is

necessary to reinforce

adequately the area

concerned and to adopt

specic xing systems if

necessary.

650

(25” 19/32)

(3” 5/64)

1100

(43” 5/16)

450

(17” 23/32)

(3” 5/64)

800

(31” 1/2)

ADTL0472 - ADTL0459

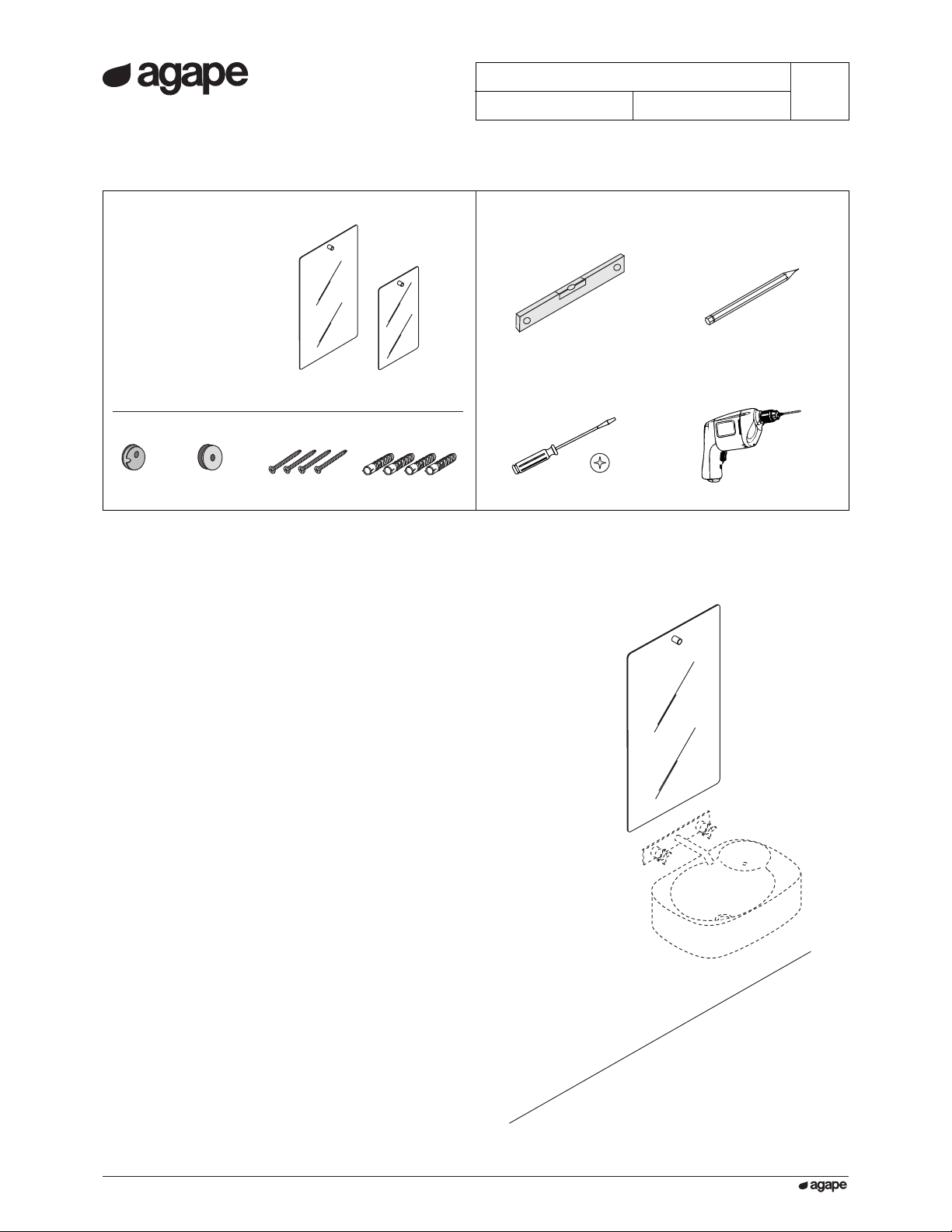

CONTENUTO DELLA CONFEZIONE

PACKAGE CONTENTS

ISTRUZIONI DI MONTAGGIO

ASSEMBLY INSTRUCTIONS

ADTL0472 - ADTL0459

SPECCHIO INSTALLATO

SPECCHIO MOUNTED

PREDISPOSIZIONE

PREDISPOSITION

COD. VERS.

STRUMENTI

TOOLS

2/5

STRUMENTI

TOOLS

16036 20161125/0 - SV

ø 8 (5/16”)

(B)

(A)

Kit di fissaggio -

n°2

Calamita-magnet ø 8 (5/16”)

n°2

ISTRUZIONI DI MONTAGGIO

ASSEMBLY INSTRUCTIONS

ADTL0472 - ADTL0459

3/5

650 (25"19/32)

150(5"29/32)

450 (17"23/32)

135 (5"5/16)

500 (19"11/16)

100 (3"15/16)

135 (5"5/16)

800 (31"1/2)

1100 (43"5/16)

100 (3"15/16) 150(5"29/32)

ISTRUZIONI DI MONTAGGIO

ASSEMBLY INSTRUCTIONS

ADTL0472 - ADTL0459

4/5

ø 8 (5/16”)

1 2

(C)

(A)

(C)

(A)

ISTRUZIONI DI MONTAGGIO

ASSEMBLY INSTRUCTIONS

ADTL0472 - ADTL0459

Eccentrico visto posteriormente

Rear view of eccentric support

5/5

É possibile regolare l’orizzontalità dello specchio agendo sugli

eccentrici . Staccare lo specchio dalla parete, allentare le viti degli

eccentrici e ruotarli no a raggiungere la posizione desiderata.

It is possible to level the mirror horizontally by adjusting the

eccentric washers A.

To do so, remove the mirror from the wall, loosen the eccentric

washer and rotate till you reach the desired position

Calamita

magnet

Calamita

magnet

(B)

(C)

(B)

eccentrico

eccentric washer

+ 4 (3/16)

- 4 (3/16)
