AFRISO AG 11 Manual de usuario

Version: 05.2023.0

ID: 900.000.1080

Lindenstraße20

74363Güglingen

Telefon+497135102-0

Service+497135102-211

Telefax+497135102-147

info@afriso.com

www.afriso.com

Betriebsanleitung

Operating instructions

AG 11

AG 12

Version: 05.2023.0

ID: 900.000.1080

Lindenstraße20

74363Güglingen

Telefon+497135102-0

Service+497135102-211

Telefax+497135102-147

info@afriso.com

www.afriso.com

Betriebsanleitung

Alarmgerät

AG 11

AG 12

Über diese Betriebsanleitung

AG 11 / AG 12

1 Über diese Betriebsanleitung

Diese Betriebsanleitung beschreibt die Alarmgeräte AG 11 und AG 12 (im

Folgenden auch „Produkt“). Diese Betriebsanleitung ist Teil des Produkts.

• Sie dürfen das Produkt erst benutzen, wenn Sie die Betriebsanleitung

vollständig gelesen und verstanden haben.

• Stellen Sie sicher, dass die Betriebsanleitung für alle Arbeiten an und mit

dem Produkt jederzeit verfügbar ist.

• Geben Sie die Betriebsanleitung und alle zum Produkt gehörenden Unter-

lagen an alle Benutzer des Produkts weiter.

• Wenn Sie der Meinung sind, dass die Betriebsanleitung Fehler, Wider-

sprüche oder Unklarheiten enthält, wenden Sie sich vor Benutzung des

Produkts an den Hersteller.

Diese Betriebsanleitung ist urheberrechtlich geschützt und darf ausschließ-

lich im rechtlich zulässigen Rahmen verwendet werden. Änderungen vorbe-

halten.

Für Schäden und Folgeschäden, die durch Nichtbeachtung dieser Betriebs-

anleitung sowie Nichtbeachten der am Einsatzort des Produkts geltenden

Vorschriften, Bestimmungen und Normen entstehen, übernimmt der Herstel-

ler keinerlei Haftung oder Gewährleistung.

Informationen zur Sicherheit

AG 11 / AG 12

2 Informationen zur Sicherheit

2.1 Warnhinweise und Gefahrenklassen

In dieser Betriebsanleitung finden Sie Warnhinweise, die auf potenzielle

Gefahren und Risiken aufmerksam machen. Zusätzlich zu den Anweisungen

in dieser Betriebsanleitung müssen Sie alle am Einsatzort des Produktes gel-

tenden Bestimmungen, Normen und Sicherheitsvorschriften beachten. Stel-

len Sie vor Verwendung des Produkts sicher, dass Ihnen alle Bestimmungen,

Normen und Sicherheitsvorschriften bekannt sind und dass sie befolgt wer-

den.

Warnhinweise sind in dieser Betriebsanleitung mit Warnsymbolen und Sig-

nalwörtern gekennzeichnet. Abhängig von der Schwere einer Gefährdungs-

situation werden Warnhinweise in unterschiedliche Gefahrenklassen unter-

teilt.

Zusätzlich werden in dieser Betriebsanleitung folgende Symbole verwendet:

GEFAHR

GEFAHR macht auf eine unmittelbar gefährliche Situation aufmerksam, die

bei Nichtbeachtung unweigerlich einen schweren oder tödlichen Unfall zur

Folge hat.

HINWEIS

HINWEIS macht auf eine möglicherweise gefährliche Situation aufmerksam,

die bei Nichtbeachtung Sachschäden zur Folge haben kann.

Dies ist das allgemeine Warnsymbol. Es weist auf die

Gefahr von Verletzungen und Sachschäden hin. Befolgen

Sie alle im Zusammenhang mit diesem Warnsymbol

beschriebenen Hinweise, um Unfälle mit Todesfolge, Verlet-

zungen und Sachschäden zu vermeiden.

Dieses Symbol warnt vor gefährlicher elektrischer Span-

nung. Wenn dieses Symbol in einem Warnhinweis gezeigt

wird, besteht die Gefahr eines elektrischen Schlags.

Informationen zur Sicherheit

AG 11 / AG 12

2.2 Bestimmungsgemäße Verwendung

Das Produkt eignet sich ausschließlich als Alarmgerät für Signalgeber.

Eine andere Verwendung des Produkts ist nicht bestimmungsgemäß und

verursacht Gefahren.

Stellen Sie vor Verwendung des Produkts sicher, dass das Produkt für die

von Ihnen vorgesehene Verwendung geeignet ist.

Berücksichtigen Sie dabei mindestens folgendes:

• Alle am Einsatzort geltenden Bestimmungen, Normen und Sicherheits-

vorschriften

• Alle für das Produkt spezifizierten Bedingungen und Daten

• Die Bedingungen der von Ihnen vorgesehenen Anwendung

Führen Sie darüber hinaus eine Risikobeurteilung in Bezug auf die konkrete,

von Ihnen vorgesehene Anwendung nach einem anerkannten Verfahren

durch und treffen Sie entsprechend dem Ergebnis alle erforderlichen Sicher-

heitsmaßnahmen. Berücksichtigen Sie dabei auch die möglichen Folgen

eines Einbaus oder einer Integration des Produkts in ein System oder in eine

Anlage.

Führen Sie bei der Verwendung des Produkts alle Arbeiten ausschließlich

unter den in der Betriebsanleitung und auf dem Typenschild spezifizierten

Bedingungen und innerhalb der spezifizierten technischen Daten und in

Übereinstimmung mit allen am Einsatzort geltenden Bestimmungen, Normen

und Sicherheitsvorschriften durch.

2.3 Vorhersehbare Fehlanwendung

Das Produkt darf insbesondere in folgenden Fällen und für folgende Zwecke

nicht angewendet werden:

• Explosionsgefährdete Umgebung

- Bei Betrieb in explosionsgefährdeten Bereichen kann Funkenbildung zu

Verpuffungen, Brand oder Explosionen führen.

• In Räumen, in denen hohe Luftfeuchtigkeit entstehen kann (beispiels-

weise Badezimmer)

Transport und Lagerung

AG 11 / AG 12

2.4 Qualifikation des Personals

Arbeiten an und mit diesem Produkt dürfen nur von Fachkräften vorgenom-

men werden, die den Inhalt dieser Betriebsanleitung und alle zum Produkt

gehörenden Unterlagen kennen und verstehen.

Die Fachkräfte müssen aufgrund ihrer fachlichen Ausbildung, Kenntnisse

und Erfahrungen in der Lage sein, mögliche Gefährdungen vorherzusehen

und zu erkennen, die durch den Einsatz des Produkts entstehen können.

Den Fachkräften müssen alle geltenden Bestimmungen, Normen und

Sicherheitsvorschriften, die bei Arbeiten an und mit dem Produkt beachtet

werden müssen, bekannt sein.

2.5 Persönliche Schutzausrüstung

Verwenden Sie immer die erforderliche persönliche Schutzausrüstung.

Berücksichtigen Sie bei Arbeiten an und mit dem Produkt auch, dass am Ein-

satzort Gefährdungen auftreten können, die nicht direkt vom Produkt ausge-

hen.

2.6 Veränderungen am Produkt

Führen Sie ausschließlich solche Arbeiten an und mit dem Produkt durch, die

in dieser Betriebsanleitung beschrieben sind. Nehmen Sie keine Verände-

rungen vor, die in dieser Betriebsanleitung nicht beschrieben sind.

3 Transport und Lagerung

Das Produkt kann durch unsachgemäßen Transport und Lagerung beschä-

digt werden.

HINWEIS

UNSACHGEMÄSSE HANDHABUNG

• Stellen Sie sicher, dass während des Transports und der Lagerung des Pro-

dukts die spezifizierten Umgebungsbedingungen eingehalten werden.

• Benutzen Sie für den Transport die Originalverpackung.

• Lagern Sie das Produkt nur in trockener, sauberer Umgebung.

• Stellen Sie sicher, dass das Produkt bei Transport und Lagerung stoßge-

schützt ist.

Nichtbeachtung dieser Anweisungen kann zu Sachschäden führen.

Produktbeschreibung

AG 11 / AG 12

4 Produktbeschreibung

AG 11

Wird der Kontakt eines angeschlossenen Signalgebers geöffnet, gibt das

Produkt einen optischen und akustischen Alarm.

Im Alarmfall wird der potenzialfreie Wechselkontakt geschaltet.

Das Produkt kann in zwei Betriebsarten betrieben werden:

• Betriebsart Öko

- Das Produkt ist werksseitig auf die Betriebsart „Öko“ eingestellt. 

Wenn kein Alarm aktiv ist, ist das Relais abgefallen. Im Alarmfall zieht

das Relais an.

• Betriebsart FailSafe

- Sie können das Produkt auch in der Betriebsart „FailSafe“ verwenden

(siehe "Betriebsart festlegen (nur AG 11)"). 

Wenn kein Alarm aktiv ist, ist das Relais angezogen. Im Alarmfall fällt

das Relais ab.

AG 12

Wird der Kontakt eines angeschlossenen Signalgebers geschlossen, gibt

das Produkt einen optischen und akustischen Alarm.

Im Alarmfall werden die potenzialfreien Wechselkontakte geschaltet.

AG 11 AG 12

Abbildung 1: Anschluss des Signalgebers an die Alarmgeräte AG 11 und AG 12

Produktbeschreibung

AG 11 / AG 12

4.1 Übersicht

Das Produkt enthält in einem schlagfesten Kunststoffgehäuse die Anzeige-

und Bedienelemente sowie sämtliche elektronischen Komponenten für die

Wiedergabe der Alarmsignale und das Schalten der potenzialfreien Wech-

selkontakte.

A. Bezeichnung des Pro-

dukts

B. Grüne LED

C. Test-Taste

D. Rote LED

E. Quittiertaste/

Stummschalttaste

F. Ohne Funktion

G. LRN-Taste

Abbildung 2: Übersicht AG 11

Produktbeschreibung

AG 11 / AG 12

4.1.1 Piktogramme

Symbol Bedeutung/Funktion

Nach Einschalten des Produkts signalisiert die grüne

LED rechts neben dem Symbol die Betriebsbereit-

schaft.

Taste

Mit der Test-Taste wird die Funktionsbereit-

schaft/Funktionsprüfung des Produkts kontrolliert und

durchgeführt.

Die rote LED rechts neben dem Symbol signalisiert

einen Alarm oder eine Störung.

Taste

Mit dieser Taste wird der akustische Alarm stummge-

schaltet und der quittierbare potenzialfreie Wechsel-

kontakt (AG 12) abgeschaltet.

Taste

Mit der LRN-Taste sendet das Produkt ein Lern-Tele-

gramm (LRNTEL), um sich mit dem AFRISOhome

Gateway zu verbinden.

Produktbeschreibung

AG 11 / AG 12

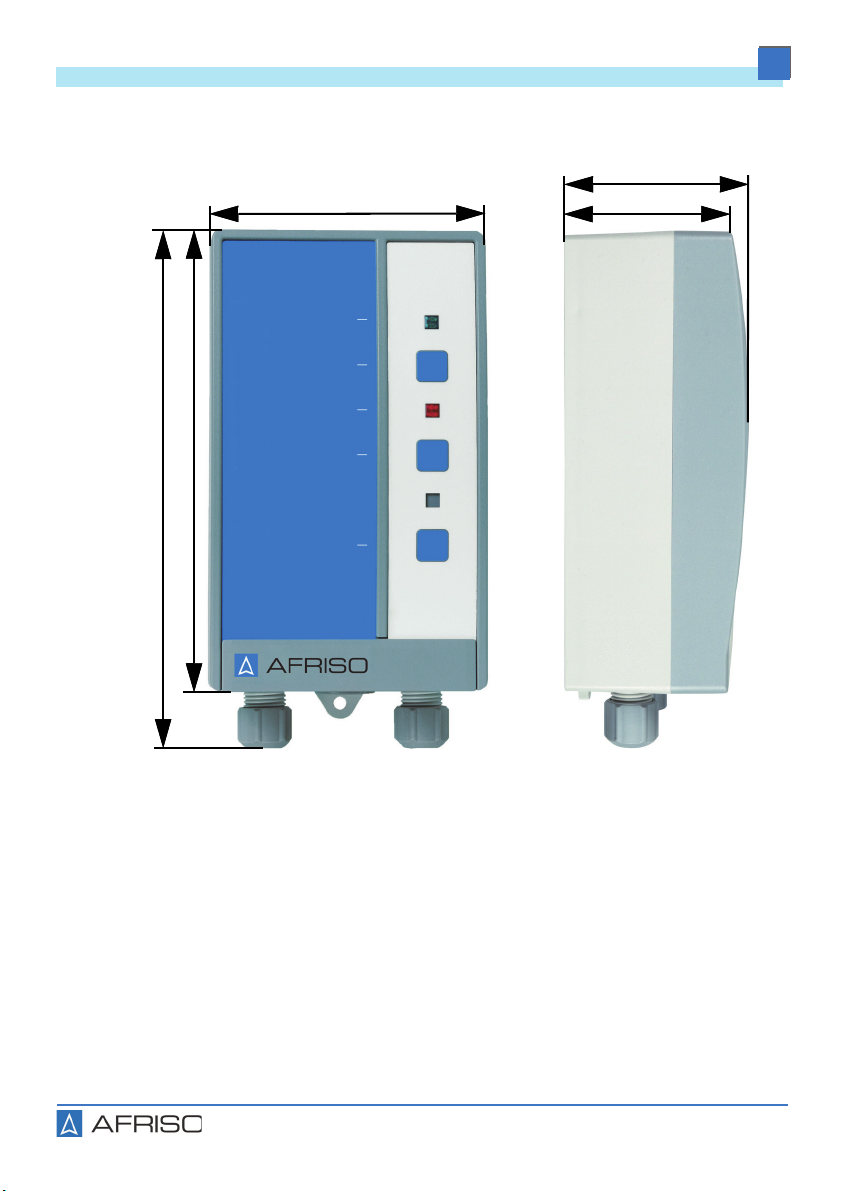

4.2 Abmessungen



Abbildung 3: Abmessungen in mm

100

188

166
