Betriebsanleitung
Funk-Hitzemelder AHD 10
2
Über diese Betriebsanleitung
DE
Funk-Hitzemelder AHD 10
1 Über diese Betriebsanleitung
Diese Betriebsanleitung beschreibt den „Funk-Hitzemelder AHD 10“ (im fol-
genden auch „Produkt“). Diese Betriebsanleitung ist Teil des Produkts.
• Sie dürfen das Produkt erst benutzen, wenn Sie die Betriebsanleitung
vollständig gelesen und verstanden haben.
• Stellen Sie sicher, dass die Betriebsanleitung für alle Arbeiten an und mit
dem Produkt jederzeit verfügbar ist.
• Geben Sie die Betriebsanleitung und alle zum Produkt gehörenden
Unterlagen an alle Benutzer des Produkts weiter.
• Wenn Sie der Meinung sind, dass die Betriebsanleitung Fehler, Wider-
sprüche oder Unklarheiten enthält, wenden Sie sich vor Benutzung des
Produkts an den Hersteller.
Diese Betriebsanleitung ist urheberrechtlich geschützt und darf ausschließ-
lich im rechtlich zulässigen Rahmen verwendet werden. Änderungen vorbe-
halten.
Für Schäden und Folgeschäden, die durch Nichtbeachtung dieser Betriebs-
anleitung sowie Nichtbeachten der am Einsatzort des Produkts geltenden
Vorschriften, Bestimmungen und Normen entstehen, übernimmt der Herstel-
ler keinerlei Haftung oder Gewährleistung.
3
Informationen zur Sicherheit
DE
Funk-Hitzemelder AHD 10
2 Informationen zur Sicherheit
2.1 Warnhinweise und Gefahrenklassen
In dieser Betriebsanleitung finden Sie Warnhinweise, die auf potenzielle
Gefahren und Risiken aufmerksam machen. Zusätzlich zu den Anweisungen
in dieser Betriebsanleitung müssen Sie alle am Einsatzort des Produktes
geltenden Bestimmungen, Normen und Sicherheitsvorschriften beachten.
Stellen Sie vor Verwendung des Produktes sicher, dass Ihnen alle Bestim-
mungen, Normen und Sicherheitsvorschriften bekannt sind und dass sie
befolgt werden.
Warnhinweise sind in dieser Betriebsanleitung mit Warnsymbolen und Sig-
nalwörtern gekennzeichnet. Abhängig von der Schwere einer Gefährdungs-
situation werden Warnhinweise in unterschiedliche Gefahrenklassen unter-
teilt.
Zusätzlich werden in dieser Betriebsanleitung folgende Symbole verwendet:
VORSICHT
VORSICHT macht auf eine möglicherweise gefährliche Situation aufmerk-
sam, die bei Nichtbeachtung einen Unfall oder Sachschäden zur Folge
haben kann.
HINWEIS
HINWEIS macht auf eine möglicherweise gefährliche Situation aufmerksam,
die bei Nichtbeachtung Sachschäden zur Folge haben kann.
Dies ist das allgemeine Warnsymbol. Es weist auf die
Gefahr von Verletzungen und Sachschäden hin. Befolgen
Sie alle im Zusammenhang mit diesem Warnsymbol
beschriebenen Hinweise, um Unfälle mit Todesfolge, Verlet-
zungen und Sachschäden zu vermeiden.
4
Informationen zur Sicherheit
DE
Funk-Hitzemelder AHD 10
2.2 Bestimmungsgemäße Verwendung
Das Produkt eignet sich ausschließlich zur Erkennung von Hitzeentwicklung
durch Feuer. Der Sensorkopf Hitzemelder AHD kann nur zusammen mit dem
Funk-Montagesockel ASD 10 betrieben werden.
Eine andere Verwendung ist nicht bestimmungsgemäß und verursacht
Gefahren.
Das Produkt wurde für Bereiche und Räume entwickelt, die sich wegen mög-
licher Fehlalarme für Rauchwarnmelder nicht eignen:
• Badezimmer, Duschräume, Küchen und andere Räume, in denen Rauch
oder Dampf entstehen kann.
• Garagen, Werkstätten und Bereiche, in denen Staub, Schmutz oder
Abgase entstehen können.
• In der Nähe von Feuerstätten und offenen Kaminen
Stellen Sie vor Verwendung des Produkts sicher, dass das Produkt für die
von Ihnen vorgesehene Verwendung geeignet ist. Berücksichtigen Sie dabei
mindestens folgendes:
• Alle am Einsatzort geltenden Bestimmungen, Normen und Sicherheits-
vorschriften
• Alle für das Produkt spezifizierten Bedingungen und Daten
• Die Bedingungen der von Ihnen vorgesehenen Anwendung
Führen Sie darüber hinaus eine Risikobeurteilung in Bezug auf die konkrete,
von Ihnen vorgesehene Anwendung nach einem anerkannten Verfahren
durch und treffen Sie entsprechend dem Ergebnis alle erforderlichen Sicher-
heitsmaßnahmen. Berücksichtigen Sie dabei auch die möglichen Folgen
eines Einbaus oder einer Integration des Produkts in ein System oder in eine
Anlage.
Führen Sie bei der Verwendung des Produkts alle Arbeiten ausschließlich
unter den in der Betriebsanleitung und auf dem Typenschild spezifizierten
Bedingungen und innerhalb der spezifizierten technischen Daten und in
Übereinstimmung mit allen am Einsatzort geltenden Bestimmungen, Nor-
men und Sicherheitsvorschriften durch.
5
Informationen zur Sicherheit
DE
Funk-Hitzemelder AHD 10
2.3 Vorhersehbare Fehlanwendung
Das Produkt darf insbesondere in folgenden Fällen und für folgende Zwecke
nicht angewendet werden:
• Schlaf-, Wohn- und Arbeitsräume, Kinderzimmer, Lounges und Flure
- Für diese Räume ist der Funk-Rauchmelder ASD 10 erforderlich
• Räume, die höher als 6 m sind
• Temperaturen unter -10 °C oder über 50 °C
• Explosionsgefährdete Umgebung
- Bei Betrieb in explosionsgefährdeten Bereichen kann Funkenbildung zu
Verpuffungen, Brand oder Explosionen führen
2.4 Qualifikation des Personals
Arbeiten an und mit diesem Produkt dürfen nur von Personen vorgenommen
werden, die den Inhalt dieser Betriebsanleitung und alle zum Produkt gehö-
renden Unterlagen kennen und verstehen.
2.5 Persönliche Schutzausrüstung
Verwenden Sie immer die erforderliche persönliche Schutzausrüstung.
Berücksichtigen Sie bei Arbeiten an und mit dem Produkt auch, dass am Ein-
satzort Gefährdungen auftreten können, die nicht direkt vom Produkt ausge-
hen.
2.6 Veränderungen am Produkt
Führen Sie ausschließlich solche Arbeiten an und mit dem Produkt durch, die
in dieser Betriebsanleitung beschrieben sind. Nehmen Sie keine Verände-
rungen vor, die in dieser Betriebsanleitung nicht beschrieben sind.
6
Transport und Lagerung
DE
Funk-Hitzemelder AHD 10
3 Transport und Lagerung
Das Produkt kann durch unsachgemäßen Transport und Lagerung beschä-
digt werden.
HINWEIS
UNSACHGEMÄSSE HANDHABUNG
• Stellen Sie sicher, dass während des Transports und der Lagerung des Pro-
dukts die spezifizierten Umgebungsbedingungen eingehalten werden.
• Benutzen Sie für den Transport die Originalverpackung.
• Lagern Sie das Produkt nur in trockener, sauberer Umgebung.
• Stellen Sie sicher, dass das Produkt bei Transport und Lagerung stoßge-
schützt ist.
Nichtbeachtung dieser Anweisungen kann zu Sachschäden führen.
7
Produktbeschreibung
DE
Funk-Hitzemelder AHD 10
4 Produktbeschreibung
4.1 Übersicht
A. Sensorkopf
Hitzemelder AHD
B. Druckknopftaster (Test-
knopf)
C. rote LED
D. Funk-Montagesockel
ASD 10
E. Solarzelle
F. Abdeckung/Halter
G. Befestigungslöcher
A
D
E
C
B
F
G
8
Produktbeschreibung
DE
Funk-Hitzemelder AHD 10

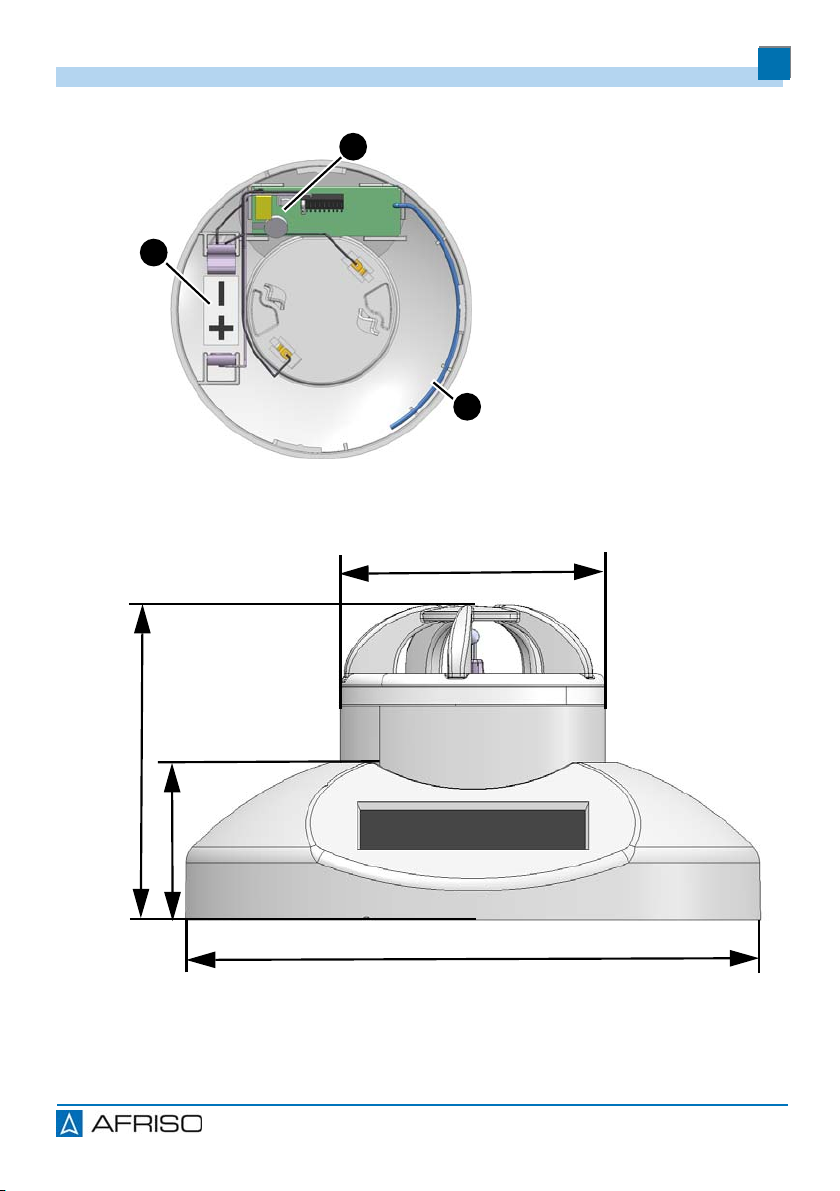

4.2 Abmessungen
H. LRN-Taste
I. Antenne
J. Batteriefach für optionale
Lithium-Batterie
J
I
H
Ø40mm
Ø86mm
22 mm
45 mm
9
Produktbeschreibung
DE
Funk-Hitzemelder AHD 10
4.3 Funktion
Der Sensorkopf Hitzemelder AHD kann nur zusammen mit Funk-Monta-
gesockel ASD 10 betrieben werden.
Das Produkt erfasst:
• eine schnell ansteigende Temperatur
• eine absolute Temperatur über 58 °C
Eine Solarzelle erzeugt die nötige Energie. Für den Einsatz in dunkler Umge-
bung muss in den Funk- Montagesockel ASD 10 eine Lithium-Batterie (opti-
onal) eingesetzt werden.
Über EnOcean®-Funk überträgt das Produkt folgende Informationen:
• Zustand Alarm/kein Alarm (zyklisch)
• Zustandsänderung (sofort)
• Umgebungstemperatur (zyklisch)
Jedes Produkt besitzt eine eindeutige Kennung. Beim Einsatz mehrerer Pro-
dukte kann der Empfänger diese durch die Kennung unterscheiden.
4.4 Zulassungsdokumente, Bescheinigungen, Erklärungen
Das Produkt entspricht:
• EMV-Richtlinie (2014/30/EU)
• Niederspannungsrichtlinie (2014/35/EU)
• Radio Equipment Directive, RED (2014/53/EU)
• RoHS-Richtlinie (2011/65/EU)
• Ökodesign-Richtlinie (2009/125/EG)
10
Produktbeschreibung
DE
Funk-Hitzemelder AHD 10
4.5 Technische Daten
4.5.1 Funk-Montagesockel ASD 10
Parameter Wert
Allgemeine Daten
Abmessungen (Ø B x H) 86 x 22 mm
Gewicht 38 g
Werkstoff Gehäuse PC/ABS
Farbe Weiß, ähnlich RAL 9003
Messbereich Temperatur: 0/+40 °C
Genauigkeit Temperatur: ±1K
Temperatureinsatzbereich
Umgebung -10/+50 °C
Lagerung -20/+60 °C
Maximale Luftfeuchtigkeit 90% (nicht kondensierend)
Spannungsversorgung
Über Solarzelle Energy harvesting
Über Lithium-Batterie (optional) DC 3,6 V ½ AA
Elektrische Sicherheit
Schutzklasse III (EN 60730-1; SELV)
Schutzart IP 30 (EN 60529)
Elektromagnetische Verträglichkeit (EMV) (2014/30/EU)
Angewandte Normen EN 301489-3:V1.6.1
EN 301489-1:V1.9.2
EN 300220-1:V2.4.1
EN 300220-2:V2.4.1
Niederspannungsrichtlinie (2014/35/EU)
Angewandte Norm EN 60950-1:2006+A11:2009+
A1:2010+A12+2011+A2:2013
