ACV 381294-09-1 Manual de usuario

Double DIN Set contents

• (1) Facia Plate

• (2) Mounting Bracket Right

• (3) Mounting Bracket Left

• (4) self-tapping convex llister head screw

• (5) at headed screw

Compatible with these double DIN devices

Double DIN Navigation

Installation Manual

Double DIN Kit

2-DIN 381294-09-1

2-DIN with pocket 281294-09-1

• Suzuki Celerio 2014->

1

2

5

4

5

4

3

pocket (only 281294-09-1)

8a. 1-DIN Radio install

(only 281294-09-1)

Attach mounting frames and

pocket to facia plate and

1-DIN radio

10. Connect all cables

Place 2-DIN head unit onto

dash board

Fix 2-DIN head unit using

the original screws

11. Reinstall everything in

reverse order to nish

installation

1. Suzuki Celerio OEM dash board

2. Unclip OEM panel carefully

4. Remove 2 screws

3. Remove OEM panel

5. Remove air vents

Unplug connectors carefully

6. Remove 2 screws of OEM

7. Unclip all connectors

Remove OEM head unit

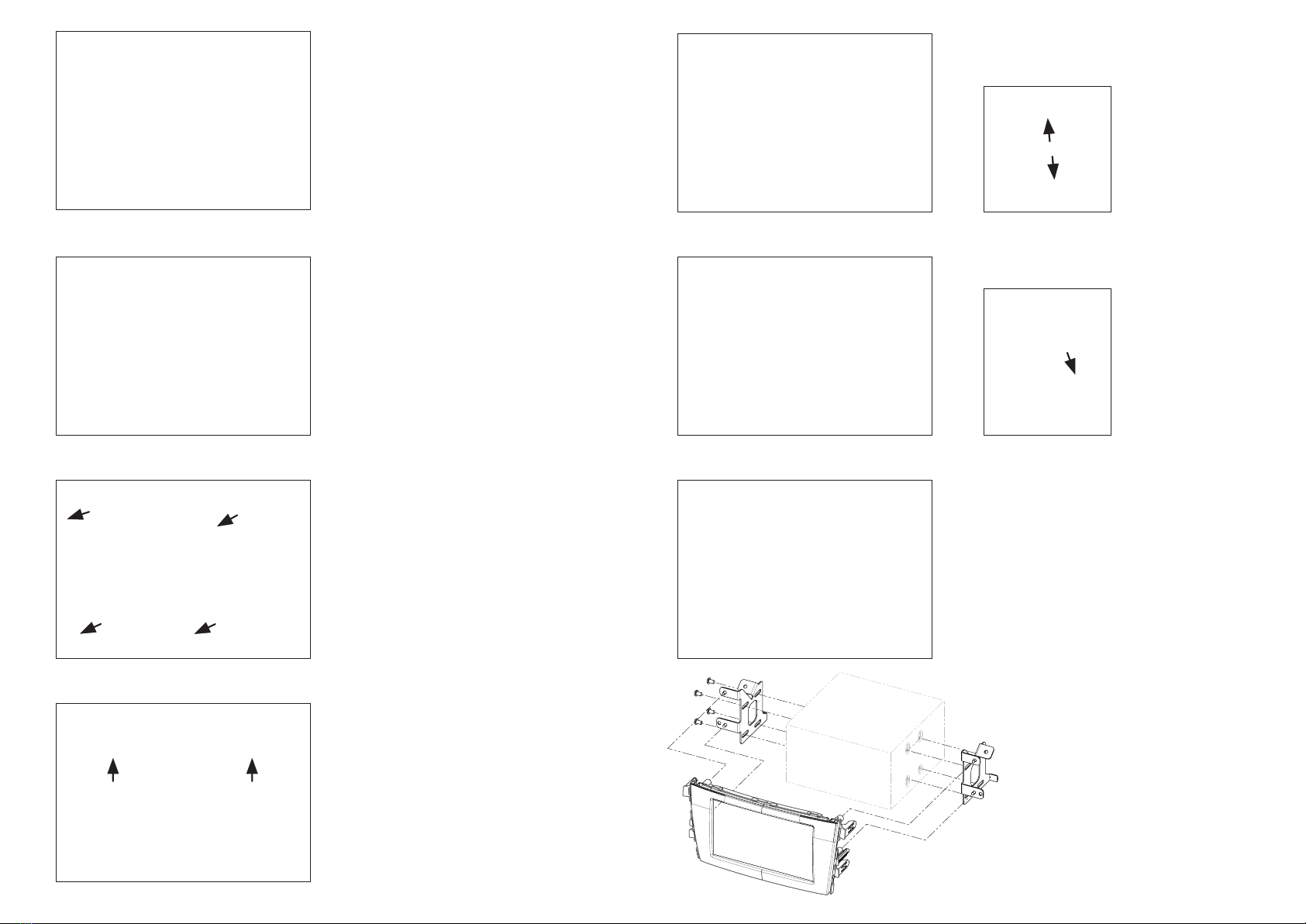

8. Double-DIN radio preparation

Attach mounting frames

and facia plate to

to double DIN radio

Este manual sirve para los siguientes modelos
