Acksys Airlink Manual de usuario
Documentation réf. DTFRUS056 rev A1- 01/02/2019
-1-
AirLink
Guide d’installation rapide
Point d’accès Wi-Fi 4 (802.11n) multifonction
Point d’accès, routeur, répéteur, bridge/client, Mesh
WIFI IEEE 802.11a/b/g/n 2T2R
Un port Ethernet RJ45 Gigabits
Boitier métallique compact
Montage mural (Rail DIN optionnel)
Entrée d’alimentation 9 à 48 VDC
Deux connecteurs RF pour antennes externes
Avant de commencer, vérifiez la présence des éléments suivants.
Contactez immédiatement votre revendeur si l’un d’eux est manquant ou endommagé :
Le produit AirLink
Un câble Ethernet droit standard cat. 5e.
Deux antennes Wi-Fi omnidirectionnelles bi-bande 2.4/5 GHz.
La présente documentation sur papier.
Avant de continuer, assurez-vous d’avoir les dernières mises à jour des documentations, toutes
disponibles sur notre site web www.acksys.fr.
Consultez le manuel « WaveOS user guide ».
Vous aurez besoin de :
Un PC avec un accès Ethernet,
Un accès internet pour installer le logiciel ACKSYS WaveManager
Un navigateur IE ou compatible.
10, rue des Entrepreneurs
Z.A Val Joyeux
78450 VILLEPREUX - France
Téléphone : +33 (0)1 30 56 46 46
Télécopie : +33 (0)1 30 56 12 95
Site internet : www.acksys.fr
Support technique : [email protected]
Service commercial : [email protected]
-
2
-
CONFIGURATION MATERIELLE
1. Raccordez les antennes
Branchez les 2 antennes aux connecteurs Ant 1 et Ant.2.
Pour l'installation d'une seule antenne, utilisez le connecteur Ant.1.
Pour une installation à double antenne, utilisez les connecteurs Ant.1 et Ant.2.
ATTENTION : Il est recommandé de mettre un bouchon 50 ohms sur les
connecteurs d’antennes non utilisés sous peine de perturber la qualité du
lien radio et le débit de données
2. Connectez l’alimentation
Voyez la section « Caractéristiques Techniques » pour les caractéristiques
de l’alimentation.
Le produit n’a pas de bouton Marche/Arrêt, il démarre automatiquement dès la
mise sous tension. Vérifiez le voyant Power.
La LED Diag reste allumée en rouge environ 1 minute, jusqu’à ce que le
produit soit prêt à être utilisé, puis elle s’allume en vert.
Connecter la cosse de masse à la terre via une tresse métallique.
3. Connectez le câble réseau Ethernet
Branchez le câble réseau fourni entre votre réseau et le connecteur LAN.
Vérifiez que le voyant « Link/act » s’allume
-
3
-
CONFIGURATION LOGICIELLE
4. Modifiez l’adresse IP par défaut (192.168.1.253)
Depuis un P.C du réseau, exécutez l’application Windows ACKSYS WaveManager que
vous trouverez sur le site WEB ACKSYS. www.acksys.fr.
Sélectionnez votre équipement et cliquez sur Configurer.
Vous pouvez alors configurer l’adresse IP du produit pour qu’elle soit
compatible avec votre réseau ou activer le client DHCP.
Attention : Si vous modifiez l’adresse IP du produit, pensez aussi à modifier
l’adresse IP de l’interface réseau du PC connecté
-
4
-
5. L’interface WEB de configuration
Dans l’onglet Produits du tableau de bord,
Sélectionnez votre référence en cliquant avec le bouton droit de votre souris
Et cliquez sur Détails.
Cliquez ensuite sur Web Interface
-
5
-
Par défaut, la page "STATUS" du produit s'affiche.
Sélectionnez l'onglet "SETUP".
Pour être autorisé à modifier la configuration, vous devez choisir l’utilisateur root.
Par défaut, il n’y a pas de mot de passe.
Cliquez sur Login pour accéder au menu SETUP.
a. Vous devez activer l'interface radio afin de configurer les paramètres Wi-Fi.
b. Sur cette page il faut également choisir le pays pour tenir compte de la
législation applicable.
c. Enregistrez vos paramètres en cliquant sur Save & Apply.
-
6
-

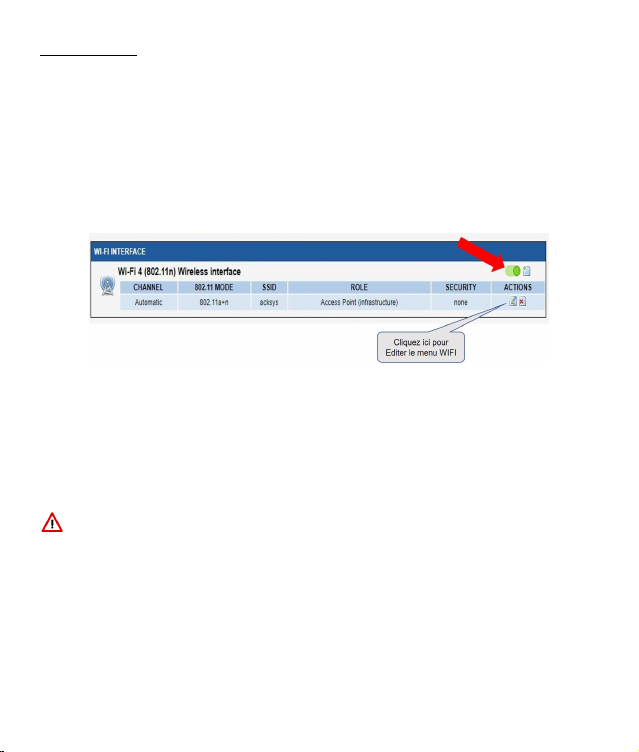

Interface WI-FI
Les paramètres par défaut sont les suivants :
Mode infrastructure préconfiguré pour le point d’accès
SSID : « acksys » (diffusé)
Aucune sécurité (Ni WEP, ni WPA, ni WPA2, aucun filtrage MAC)
Mode 802.11an, canal auto.
Interface réseau 192.168.1.253/24
Cliquez sur Edit pour modifier les paramètres WIFI.
Le mode de fonctionnement : Point d'accès, Client (bridge), Mesh
Les paramètres Wi-Fi : Mode 802.11, canaux (Prendre en compte la
législation en vigueur dans votre pays), SSID
Les paramètres de sécurité (WEP, WPA, WPA-PSK, WPA2, WPA2-PSK,
SSID diffusé ou pas...).
Vous trouverez un descriptif complet sur ces modes de fonctionnement dans le
manuel d’utilisation WaveOS.
N’oubliez pas d’enregistrer vos paramètres en cliquant sur « Save & Apply » à
chaque fois que vous faites des modifications.
-
7
-
INSTALLATION DEFINITIVE
6. Installez le produit dans son emplacement définitif
Fixez le produit dans un endroit adéquat.
7. Assurez-vous de la position des antennes
Vérifiez notamment que leur diagramme de rayonnement permet une
transmission optimale avec les autres produits Wi-Fi avec lesquels le produit
doit communiquer.
Assurez-vous notamment qu'il n'y ait aucun obstacle entre les différents
produits (en "vue directe").
-
8
-
Mise en œuvre rapide des modes AP et bridge
Méthode pour essayer le produit en rôle AP (point d’accès)
Utilisez un second ordinateur équipé d’un adaptateur sans fil.
Paramétrez la connexion sans fil du PC2 selon les paramètres d’usine fixés dans le point
d’accès.
Méthode pour essayer le produit en rôle client (bridge)
Avec deux produits ACKSYS et un second ordinateur équipé d'une prise LAN filaire :
Paramétrez les adresses IP des équipements comme indiqué ci-dessus et configurez le
produit connecté à PC2 pour le rôle Client (infrastructure).
Ouvrez une invite de commandes et exécutez sur chaque PC la commande "ping" pour
vérifier le lien.
Sur le PC1, tapez ping 192.168.1.2 et vérifiez la réponse de PC2 :
« Réponse de 192.168.1.2… »
Sur le PC2, tapez ping 192.168.1.1 et vérifiez la réponse de PC1 :
« Réponse de 192.168.1.1… »
Remarque : Tant que le bridge n’est pas connecté au point d’accès, le voyant State
clignote.
-
9
-
PROBLEMES ET SOLUTIONS
Aucun voyant ne s’allume sur le produit
Vérifiez la source d’alimentation (tension, courant) et son câblage.
Le voyant d’activité d’un ETHERNET utilisé est éteint
Vérifiez que l’appareil distant connecté au produit est allumé.
Vérifiez les prises Ethernet aux deux extrémités du câble.
Essayez de vous relier à un autre équipement.
Utilisez le câble RJ45 fourni pour brancher le produit.
La liaison Wi-Fi ne s’établit pas
Vérifiez que les paramètres Wi-Fi (SSID distinguant les majuscules, mode 802.11,
canal radio, sécurité) sont identiques entre Client et AP.
Vérifiez les conditions radio : distance entre équipements, position et orientation
des antennes, interférences et obstacles aux ondes radio.
Essayez temporairement sans les paramètres de sécurité.
Testez comme indiqué dans la section « Mise en œuvre rapide ».
Essayez un autre canal radio.
“ WaveManager ” ne trouve pas le produit
WaveManager scanne seulement le réseau local. Pour traverser un routeur, utilisez
la fonction « fichierbase de produits distants ».
Vérifiez que WaveManager n'est pas bloqué par le firewall du PC.
Comment restaurer les paramètres usine du produit ?
Si le produit est accessible par l’interface web d’administration, vous pouvez utiliser
le navigateur pour restaurer la configuration.
Sinon, mettez le produit sous tension, attendez la fin d’initialisation et maintenez le
bouton reset appuyé (au moins 2 secondes) et attendre que le voyant Diag
repasse en vert, signalant que le produit a redémarré en configuration usine.
-
10
-
RESET
Un bouton RESET est accessible sur le panneau arrière.
Utilisez un objet non métallique de diamètre inférieur à 2 mm pour l’actionner.
MISE A LA TERRE
Pour relier le produit à la terre, utilisez le bornier d’alimentation en face avant et
connecter la terre
