1. Hinweise vor der Installation

Das Symbol mit dem Blitz im Dreieck wird

verwendet, wenn Gefahr für die

Gesundheit besteht, z.B. durch elektrischen

Schlag.

Ein im Dreieck befindliches Ausrufezeichen

weist auf wichtige Hinweise in dieser

Bedienungsanleitung hin, die unbedingt zu

beachten sind.

Bitte benutzen Sie das Netzteil das im Lieferumfang

enthalten ist.

Lassen Sie die Kuppel nicht fallen und schützen Sie

vor Stöße. Vermeiden Sie Installationen auf

vibrierenden Oberflächen.

Schließen Sie nicht mehrere Dome an ein Netzteil

an, da dies zu Überlast bzw. Brandgefahr führen

kann.

Vermeiden Sie Installation in extrem heißen, kalten,

staubigen oder feuchten Orten, da sonst Brand

oder Stromschlag auftreten kann. Die

Betriebstemperatur sollte bei -30°C ~ 65°C

(Außendome) und -10°~ 50°C (Innendome) liegen.

Stellen Sie sicher dass die Spannungsversorgung

getrennt ist, bevor Sie das Netzteil anschließen

oder den Speed Dome öffnen.

Die Kuppel für den Innendome sollte vor Regen

und Feuchtigkeit geschützt werden.

Falls Rauch, Gerüche oder Geräusche aus dem

Speed Dome austreten, schalten Sie das Gerät

bitte sofort aus und wenden sich an unseren

technischen Support.

Bitte benutzen Sie die beigelegten Handschuhe

wenn Sie den Speed Dome öffnen. Vermeiden Sie

direkten Kontakt mit der Kuppel da diese sonst

beschädigt werden kann.

Wenn das Produkt nicht ordnungsgemäß

funktioniert, wenden Sich bitte an Ihren Händler

oder unseren technischen Support. Versuchen Sie

niemals den Speed Dome zu demontieren.

Wir übernehmen keine Verantwortung für Probleme

die durch nicht autorisierte Reparatur oder Wartung

verursacht wurde.

Bitte heben Sie die Verpackungen und

Schaumstoffe auf. Im Fehlerfall muss der Speed

Dome in der Originalverpackung zurückgeschickt

werden. Ein Transport ohne Originalverpackung

kann zu Schäden am Speed Dome führen und

Mehrkosten verursachen.

Deutsch

2. Lieferumfang

2.1 TVCC80000

Tag/Nacht PTZ 23x Domekamera

Netzteil

Adapterplatte

Quickguide

Handschuhe

Befestigungsmaterial

2.2 TVCC81000 / TVCC81500

Tag/Nacht PTZ 23x

Außendomekamera

WDR DNR IR PTZ 36x

Außendomekamera

Netzteil

Adapter

Teflonband

Quickguide

Handschuhe

Befestigungsmaterial

Deutsch

3. Beschreibung der Anschlüsse

TVCC80000 / TVCC81000:

Anschlüsse Außen

Anschlüsse Innen

1. Adresse DIP Schalter 2. Protokoll DIP Schalter

3. Steckverbindung 4. Adresse und Protokoll Einstellungen

1. Alarm In/Out Anschlüsse (7 IN/2 OUT)

2. Videoausgang und RS-485 Anschluss

3. 24VAC Spannungsversorgung / Anschluss Masse

Deutsch

TVCC81500:

Anschlüsse Außen

1. Adresse DIP Schalter

2. Protokoll DIP Schalter

3. Adresse und Protokoll Einstellungen

Deutsch

Anschlüsse Innen:

1. Alarm In/Out Anschlüsse (7 IN/2 OUT)

2. Videoausgang und RS-485 Anschluss

3. 24VAC Spannungsversorgung /

Anschluss Masse

Deutsch

4. Installation

Bevor Sie starten:

Prüfen Sie den Lieferumfang und stellen Sie sicher dass der Speed Dome nicht beschädigt ist.

4.1 Wandmontage TVCC81100

1. Lösen Sie beide Verschlussschraube an der Seite vom Speed Dome und öffnen Sie anschließend die

Kuppel.

2. Entfernen Sie den Objektivschutz, den Schaumstoff und den Klebestreifen vom Dome.

3. Entfernen Sie den Speeddome mit Hilfe der zwei seitlichen Sicherungsfedern.

4. Konfigurieren Sie die Dome Adresse, Baud Rate und weitere Einstellungen durch die DIP Schalter

SW 1 und SW 2, siehe Beschreibung Punkt 3.

Halten Sie niemals den Speed Dome am wasserdichten Kabel fest, da ansonsten die

Wasserdichtigkeit beschädigt werden kann.

Da der Speed Dome Self-Adaptive zu PELCO-D, PELCO-P ist, ist hierfür keine Einstellung

hinsichtlich des Protokolls notwendig.

Schaumstoff

Objektivschutz

Klebestreifen

Verschlussschraube

Deutsch

5. Bringen Sie den Dome anschließend wieder im Gehäuse an und verschließen Sie die das Gehäuse.

6. Bohren Sie vier Löcher entsprechend der Halterung in die Wand und montieren Sie den Spreizdübel

in der Wand.

7. Befestigen Sie die Dichtung zwischen Wand und Halterung mit Hilfe der Spreizdübel.

8. Montieren Sie die Halterung mit der Beilagscheibe und der Mutter.

9. Befestigen Sie das Teflonband am Gewinde vom Adapter und schrauben Sie diesen anschließend in

die Halterung.

Für Steinwände sind zwingend die Spreizdübel zu verwenden. Für Holzwände können Sie

Holzschrauben (Spax) verwenden.

Bitte stellen Sie sicher dass die Wand stark genug ist, um mehr als das 8-fache des Gewichtes

vom Speed Dome und der Halterung tragen zu können.

Spreizdübel

Beilagscheibe und Mutter

Deutsch

10. Fixieren Sie abschließend den Adapter mit Hilfe der Madenschraube.

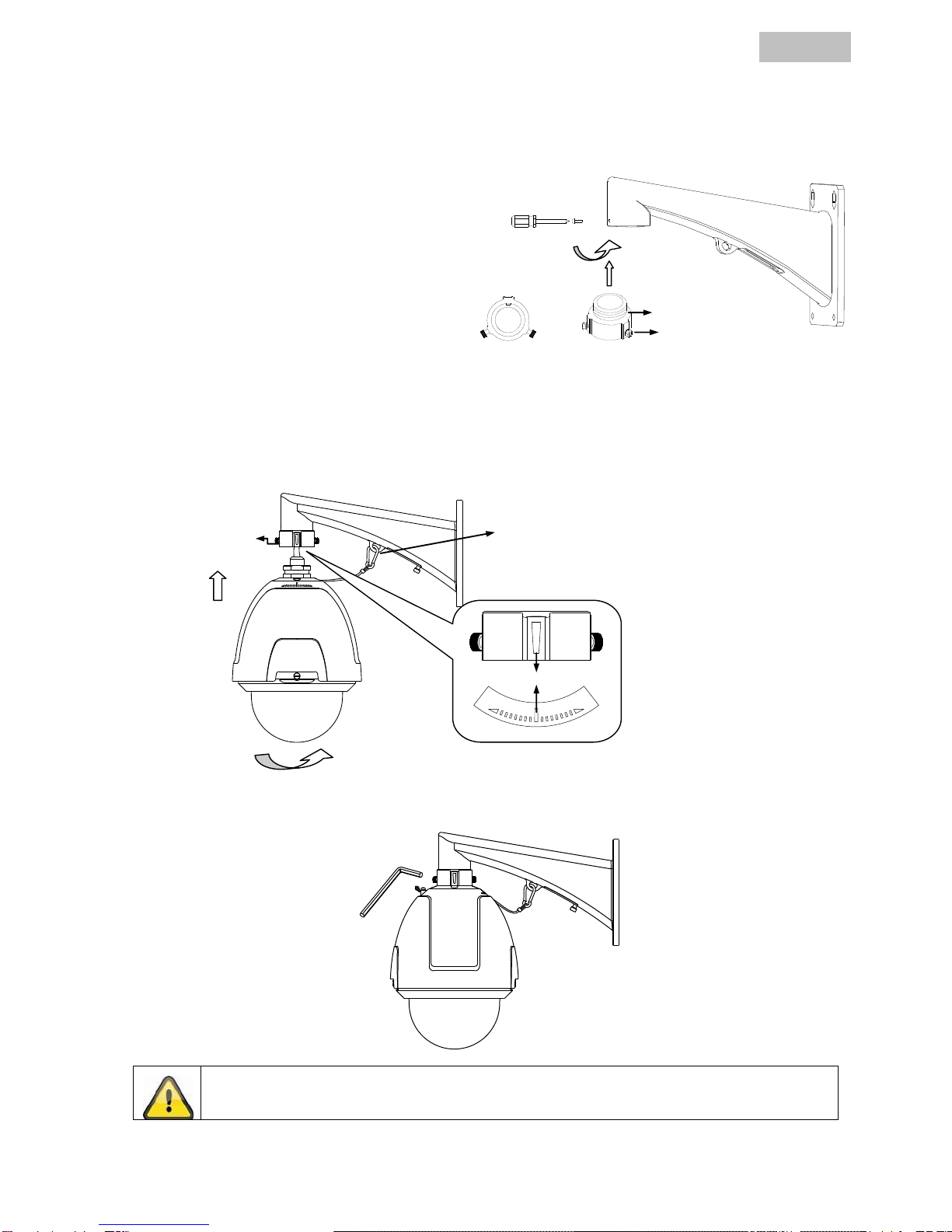

11. Hängen Sie den Speed Dome mit Hilfe des Sicherungshakens am Halter ein. Führen Sie

anschließend die Kabel durch den Halter hindurch.

12. Richten Sie das Label vom Adapter und dem Speed Dome aus. Drehen Sie anschließend das

Gehäuse im Uhrzeigersinn fest. Sichern Sie den Adapter mit Hilfe der beiden Sicherungsschrauben.

Zum Abschluss der Installation entfernen Sie bitte die Schutzfolie an der Kuppel.

Adapter

Sicherungsschraube

Draufsicht Adapter

Label

Sicherungshaken

Sicherungsschraube

Deutsch

4.2 Deckenmontage TVCC80000

Bevor Sie starten:

Die folgenden Punkte sind Voraussetzung für die Montage:

Die Dicke der Decke muss mindestens 5 bis 40mm betragen

Die Decke muss stark genug sein, um mehr als das 4-fache Gewicht vom Speed Dome und Zubehör

tragen zu können

1. Verlegen der Kabel

Die Kabel können entweder von oben oder von der Seite zum Speed Dome geführt werden. Möchten

Sie die Kabel von oben zuführen, ist es notwendig ein für die Kabel in die Decke zu bohren.

2. Montage

Bevor Sie starten:

Für Holzwände können Sie Holzschrauben (Spax) verwenden.

Für Steinwände bohren Sie bitte entsprechend den Lochabständen der Montageplatte vier Löcher mit

dem Ø 5 in die Decke. Bringen Sie anschließend vier passende Dübel an.

2.1 Drehen Sie die Kuppel entgegen dem Uhrzeigersinn um diese zu öffnen und zu entfernen.

2.2 Entfernen Sie den Objektivschutz, den Schaumstoff und den Klebestreifen vom Dome.

2.3 Entfernen Sie den Speeddome mit Hilfe der zwei seitlichen Sicherungsfedern.

2.4 Konfigurieren Sie die Dome Adresse, Baud Rate und weitere Einstellungen durch die DIP

Schalter SW 1 und SW 2, siehe Beschreibung Punkt 3.

2.5 Möchten Sie Alarm Ein- und Ausgänge anschließen, öffnen Sie die Bodenplatte und schließen

Sie die Kabel entsprechend dem Punkt „Beschreibung der Anschlüsse“ an.

2.6 Bringen Sie den Dome anschließend wieder im Gehäuse an und verschließen Sie die das

Gehäuse.

2.7 Montieren Sie anschließend die Kuppel wieder am Dome.

2.8 Nutzen Sie die Montageplatte als Vorlage um die vier Bohrlöcher zu markieren.

Da der Speed Dome Self-Adaptive zu PELCO-D, PELCO-P ist, ist hierfür keine Einstellung

hinsichtlich des Protokolls notwendig.
