Abus Eyseo TV7110 Manual de usuario

Mini Domekamera

Installationsanleitung

TV7110 – TV7113

Version: 1.0, 06/2008

1. Vorwort

Sehr geehrte Kundin, sehr geehrter Kunde,

wir bedanken uns für den Kauf dieser Eyseo Mini-Domekamera. Mit diesem Gerät

haben Sie ein Produkt erworben, das nach dem heutigen Stand der Technik gebaut

wurde. Dieses Produkt erfüllt die Anforderungen der geltenden europäischen und

nationalen Richtlinien. Die Konformität wurde nachgewiesen, die entsprechenden

Erklärungen und Unterlagen sind beim Hersteller (www.abus-sc.eu) hinterlegt.

Um einen gefahrlosen Betrieb sicherzustellen, müssen Sie als Anwender diese

Montageanleitung beachten! Bei Fragen wenden Sie sich bitte an Ihren Fachhändler.

Die Eyseo Mini-Domekamera ist mit einem 1/3‘‘ SONY SUPER HAD CCD

Bildaufnahmeelement, einem 3.6 mm Objektiv und Digitalprozessor ausgestattet. Sie

bietet daher höchstes Niveau bei der internen Bildverarbeitung und garantiert eine

lange Lebenszeit und eine hohe Zuverlässigkeit. Diese Kameras verwenden

erstklassige elektronische Bauelemente, die sich auch durch äußere elektro-

magnetische Einflüsse nicht in Ihren Funktionseigenschaften beeinflussen lassen.

Somit bieten diese Kameras alle technischen Voraussetzungen für den Aufbau einer

professionellen Videoüberwachungsanlage.

Es wurde alles Erdenkliche unternommen, um sicherzustellen, dass der Inhalt dieser

Anleitung korrekt ist. Jedoch kann weder der Verfasser noch Security-Center, ABUS

Group die Haftung für einen Verlust oder Schaden übernehmen, der mittelbar oder

unmittelbar aufgrund dieser Anleitung verursacht wurde, oder von dem behauptet

wird, dass er dadurch entstanden ist. Der Inhalt dieser Anleitung kann ohne

vorherige Bekanntgabe geändert werden.

2. Lieferumfang

•Eyseo Mini-Domekamera

•Wand-, Deckenhalter

•Installationsanleitung

•Befestigungsmaterial

3. Merkmale

Alle Eyseo Mini-Domekameras verfügen über folgende Funktionen:

a) Automatische Blendenregelung (AES)

b) Automatische Verstärkungsregelung (AGC)

c) Gegenlichtkompensation (BLC)

d) 3-Achsen-Mechanismus für flexible Kameraausrichtung

4. Sicherheitshinweise

Öffnen Sie niemals diese Kamera unter Spannung, um die Gefahr eines elektrischen

Schlages zu vermeiden.

Regen und Feuchtigkeit vermeiden. Die Kamera nicht an nassen Orten

verwenden. Die Kamera ist für den Einsatz im Innenbereich vorgesehen. Falls die

Kamera nass wird, ist die Spannungsversorgung unverzüglich zu unterbrechen. Die

Kamera sollte dann vor der erneuten Inbetriebnahme von einem Servicetechniker

überprüft werden.

Die Kamera nicht direkt auf die Sonne richten. Vermeiden Sie es, den CCD-

Bildaufnehmer der Kamera direktem Sonnenlicht auszusetzen. Dies kann zur

dauerhaften Zerstörung von einzelnen Bildpunkten führen, die als weiße Punkte auf

dem Bildschirm dargestellt werden.

Die Kamera nur innerhalb des vorgeschriebenen Temperaturbereichs

betreiben. Ein Betrieb der Kamera außerhalb des vorgeschriebenen Bereichs kann

zu einer schnelleren Alterung und zu einem vorzeitigen Versagen führen. Eine

massive Überschreitung des angegebenen Betriebsbereichs kann auch zu einem

Sofortausfall der Kamera führen. Alle Angaben hierzu finden Sie in den technischen

Daten.

Die Kamera vorsichtig behandeln. Achten Sie besonders bei der Installation der

Kamera darauf, diese nicht zu großen physischen Belastungen (Schläge,

Erschütterungen, etc.) auszusetzen. Die Montage sollte an einem möglichst

erschütterungsfreien Ort erfolgen. Falsche Handhabung und Transport kann zu

Beschädigungen an der Kamera führen.

5. Montagehinweise

Diese Kamera ist nur für Innenanwendungen vorgesehen. Wird die Kamera im

Außenbereich eingesetzt, kann es aufgrund von Feuchtigkeit und

Temperaturüberschreitungen zu Beschädigungen der Kamera kommen. Die Kameras

der Eyseo Mini-Dome-Serie verfügen über einen Infrarot Sperrfilter, und sind daher

für den Einsatz in Verbindung mit IR-Scheinwerfern NICHT geeignet.

Erstklassige Videobilder sind im hohen Maße von der verwendeten Beleuchtung

abhängig. Achten Sie beim Einsatz von künstlichem Licht auf Leuchtmittel mit einem

annähernd tageslichtähnlichen Spektralfarbanteil, da es ansonsten bei Farbkameras

zu Farbverfälschungen kommen kann.

Die Ursache für schlechte Bildqualität ist eng mit der Qualität der Kabelverlegung

verbunden. Achten Sie auf saubere Verbindungsstellen, vermeiden Sie passive

Videosignalverteiler, wählen Sie stets einen möglichst kurzen Leitungsweg zwischen

Kamera und der folgenden Videoverarbeitungseinrichtung.

Beachten Sie bitte bei der Installation einer Videoüberwachungsanlage die ggf. zur

Anwendung kommenden rechtlichen Rahmenbedingungen.

6. Beschreibung der Kamera

(1) Video Ausgang

BNC-Ausgang. Hier wird das Videosignal der Kamera abgegriffen

(Signalpegel 1V s-s).

(2) Spannungsversorgung

12V DC Gleichspannungsversorgung. Zugelassen für die Gleichstromversorgung

sind ausschließlich Netzgeräte der Klasse 2. Achten Sie auf die korrekte

Polung (Stift +).

7. Installation der Kamera

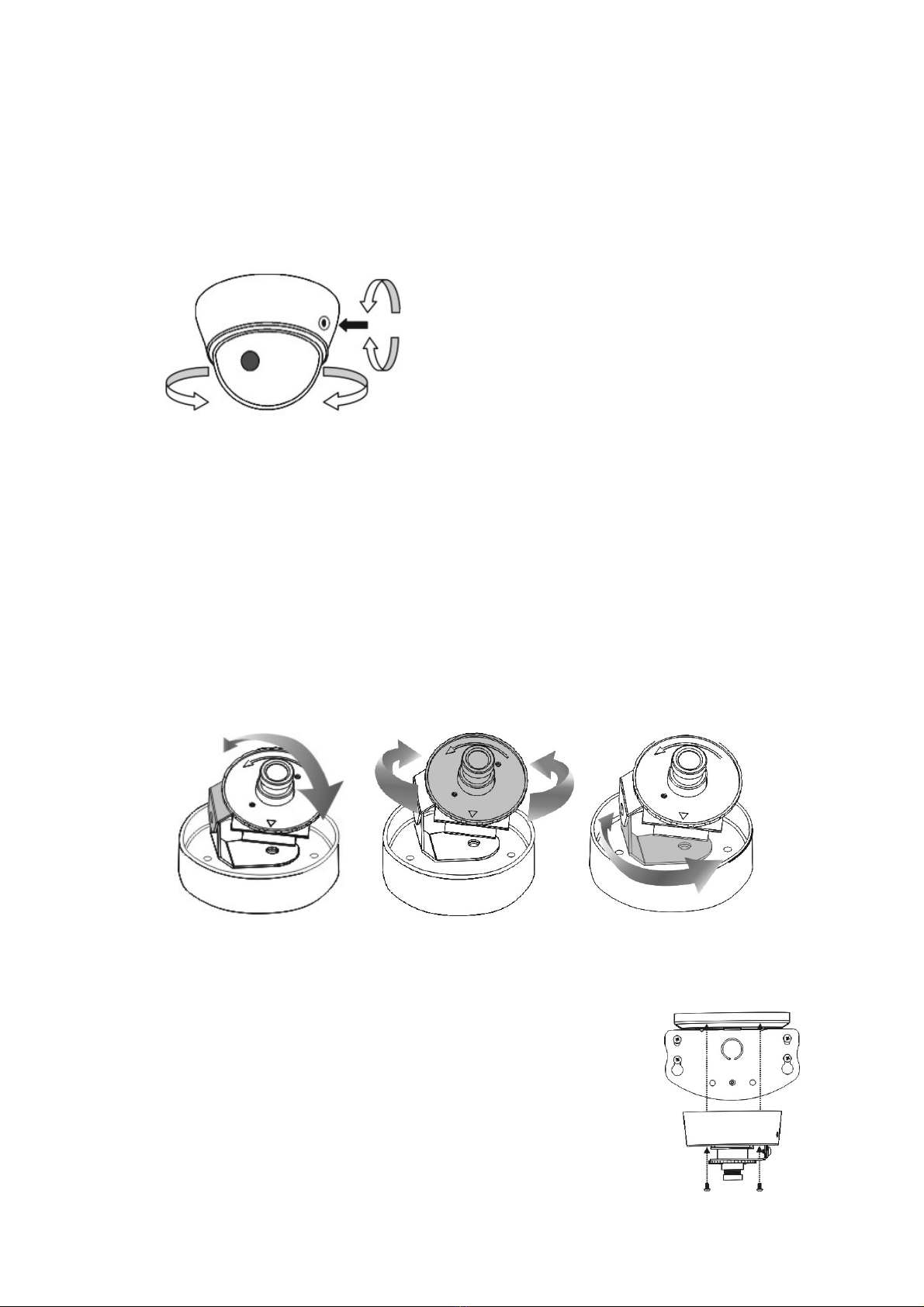

Gehen Sie bei der Installation der Kamera wie folgt vor:

1. Wählen Sie eine geeignete Stelle, an der Sie die Kamera montieren möchten.

2. Lösen Sie die Fixierschraube für die Domekuppel (entgegen Uhrzeigersinn):

3. Verbinden Sie den Videoausgang (1) der Kamera mittels Videokabel mit dem

Videoeingang des folgenden Gerätes. Die Videokabellänge sollte dabei 150

Meter nicht überschreiten.

4. Schließen Sie das beiliegende 12VDC Netzteil an den Spannungsanschluss

(2) der Kamera an.

5. Halten Sie die Kamera an die Stelle, an der Sie diese später montieren

möchten. Überprüfen Sie die Ausrichtung und den Blickwinkel der Kamera.

6. Entfernen Sie die schwarze Abdeckung der Kamera, in dem Sie diese

vorsichtig abziehen.

7. Ändern Sie gegebenenfalls die Ausrichtung des Kamerahalters, indem Sie die

Fixierschraube des Kameramoduls leicht lösen und das Kameramodul in die

gewünschte Position bringen.

Drehen Sie anschließend die Fixierschraube wieder fest, damit die Kamera in

der gewünschten Position verbleibt.

8. Befestigen Sie die Eyseo Mini-Domekamera mit Hilfe der

beiliegenden Schrauben am gewünschten Montageort

und Setzen Sie die Abdeckung und die Kuppel wieder

auf. Bei Bedarf können sie den mitgelieferten

Wandhalter/ verwenden.

Fixierschraube

8. Technische Daten

Model TV7110 TV7111 TV7112 TV7113

Videosystem PAL

Bildaufnehmer 1/3‘‘ SONY Super HAD CCD Sensor

Bildelemente (HxV) 500 x 582 752 x 582 500 x 582 752 x 582

Mindestbeleuchtung 0.1 Lux 0.2 Lux 0.3 Lux 0.4 Lux

TV Linien 420 TVL 600 TVL 380 TVL 550 TVL

Videosignal 1Vss / 75 Ohm, Composite

Signal/Rausch-Abstand > 48 dB

Weißabgleich Auto

Objektiv 3.6mm / Miniaturobjektiv / F2.0

Horizontaler Blickwinkel 78°

Auto-Iris 1/50s – 1/100000s

AGC Auto

Gegenlicht-

kompensation

Automatisch

Gammakorrektur 0.45

Betriebstemperatur -10°C - +50°C

Schutzart IP54

Anschlusskabellänge 15 cm

Maße / Gewicht Ø74 x 56 mm / ca. 110 g

Spannung 12 VDC

Stromverbrauch (max.) 110 mA 110 mA 130 mA 170 mA

Security-Center

ABUS Group

D-86444 Affing

Germany

www.abus-sc.eu

[email protected]

Mini Domecamera

Installation Guide

TV7110 – TV7113

Version: 1.0, 06/2008

1. Preface

Dear Customer,

Thank you for purchasing this Eyseo mini dome camera. You made the right decision

in choosing this state-of-the-art technology. This product complies with the current

standards of domestic and European regulations. The CE has been proven and all

related certifications are available from the manufacturer upon request (www.abus-

sc.eu).

To maintain this status and to guarantee safe operation, it is your obligation to

observe these operating instructions!

The Eyseo mini-dome camera is equipped with a 1/3” SONY Super HAD interline

transfer CCD image sensor. The all state circuitry provides extremely long life and a

high level of reliability. These cameras use first class microelements that are resistant

to external electromagnetic fields. They offer cutting-edge technology for advanced

video surveillance.

Every effort has been made to ensure that the contents of this manual are correct.

However, neither the authors nor Security-Center ABUS Group accept any liability for

loss or damage caused or alleged to be caused directly or indirectly by this manual.

The contents of this manual are subject to change without notice.

2. Scope of delivery

•Eyseo mini dome camera

•Wall-, ceilling bracket

•Installation guide

•Screw set

3. Features

All dome cameras of the Eyseo mini dome series have the following functions:

a) Auto electronic shutter (AES)

b) Automatic gain control (AGC)

c) Backlight compensation (BLC)

d) 3 axis mechanism for flexible camera adjustment

4. Precautions

To reduce the risk of electric shock, do not open the camera under power connected.

Refer servicing to qualified service personnel.

Do not expose the camera to rain or moisture or try to operate in wet areas. The

camera is designed to be operated indoors only. If the camera becomes wet, turn the

power off immediately and ask a qualified service technician to check it before turning

the power on again. Moisture can damage the camera and also create the danger of

electric shock.

Never point the camera towards the sun. Whether the camera is in use or not,

never aim the CCD at the sun or other very bright objects (laser light). This can

damage the CCD element and create white dots on the monitor, a sign that CCD

pixels are destroyed.

Operate the camera only within the specified temperature, humidity and power

ranges. Operating the camera outside the prescribed ranges can lead to reduced

product life and early malfunction. Greatly exceeding the specified operating ranges

can also result in immediate failure of the camera. All specifications can be found in

the technical data. Observe the correct camera model.

Handle the camera with care. Do not abuse the camera. Avoid striking, shaking,

etc. Mount the camera in a shake-free area. The camera could be damaged by

improper handling, storage or transport.

5. Installation instructions

This camera is designed for indoor use only. If the camera is used outdoors, damage

may occur as a result of dampness and temperatures outside the prescribed range.

The Eyseo mini dome cameras are equipped with an IR cut filter and cannot be used

in combination with IR illumination.

Perfect (colour) video pictures depend a great deal on the illumination. Please take

this into account when installing artificial light sources. Light sources with a colour

temperature different from daylight may effect colour drifts for colour cameras.

The cause of bad picture quality goes hand in hand with improper cabling. Ensure

professional installation and avoid passive video distributors. Always select the

shortest distance between the camera and the video unit.

Before installing a video surveillance system with camouflaged cameras, please be

aware of any possible legal regulations that may apply.

6. Description of the camera

(1) Video output

BNC video output. This is for connecting the video cable to get the video signal

(composite signal: 1V p-p).

(2) Power input

12V DC voltage. Approved for DC voltage are class 2 power supply units only.

Ensure the polarity is correct. (Shield = -; Pin = +)

Este manual sirve para los siguientes modelos

Tabla de contenidos

Idiomas:

Otros manuales de Cámara de seguridad de Abus

Abus

Abus SECURITY-CENTER ECOLINE TV7090 Manual de usuario

Abus

Abus PPIC34520 Manual de usuario

Abus

Abus TVHD71000 Manual de usuario

Abus

Abus IPCS84530 Manual de usuario

Abus

Abus IPCA72520 Manual de usuario

Abus

Abus IPCB64515B Manual de usuario

Abus

Abus TV7180 Manual de usuario

Abus

Abus TVIP42520 Manual de usuario

Abus

Abus TVCC91500 Manual de usuario

Abus

Abus HDCC33500 Manual de usuario

Abus

Abus TVIP91 Series Manual de usuario

Abus

Abus HDCC61510 Manual de usuario

Abus

Abus TVHD51000 Manual de usuario

Abus

Abus IPCS84551 Manual de usuario

Abus

Abus Eyseo TV7057 Manual de usuario

Abus

Abus IPCB42500 Manual de usuario

Abus

Abus TV7230 Manual de usuario

Abus

Abus HDCC73550 Manual de usuario

Abus

Abus TVIP62500 Manual de usuario

Abus

Abus TVIP41550 Manual de usuario

Abus

Abus TVCC40010 Manual de usuario

Abus

Abus TVCC34010 Manual de usuario

Abus

Abus HDCC45500 Manual de usuario

Abus

Abus TVAC15010C Manual de usuario

Manuales populares de Cámara de seguridad de otras marcas

Okina USA

Okina USA SIR36-870VF650LP Manual de usuario

Divio

Divio NDR155PA Manual de usuario

Canon

Canon VB-C500D Manual de usuario

Easy Access

Easy Access EasyGuard Manual de usuario

Vivotek

Vivotek FD9389-EHV-v2 Manual de usuario

TUYA

TUYA COSMO W2 Manual de usuario

Eusso

Eusso UNC7500-IR Guía de configuración

urmet domus

urmet domus 1096/204 Manual de usuario

VC VC20 series Manual de usuario

Axis

Axis Q1614 Manual de usuario

ieGeek

ieGeek DD201 Manual de usuario

VADDIO

VADDIO ClearVIEW HD-USB PTZ 999-6990-000 Manual de usuario

Vicon

Vicon V662-D-1 Instrucciones de funcionamiento

Grundig

Grundig GCH-K0274P Manual de usuario

Lorex

Lorex VANTAGE LBC7032 Manual de usuario

4xem

4xem WPT Manual de usuario

Samsung

Samsung SCV-3082 Manual de usuario

Vitek

Vitek VTC-C544 Manual de usuario
