ABB SACE Tmax XT Manual de usuario

SACE Tmax XT

Doc. N.° 1SDH002011A1626 - - Rev. CECN000190766

T10 T25

Tools

Outils

Werkzeug

Herramienta

Utensile

Ferramentas

Gereedschap

Flange Handle Meccanismo Interruttore XT5

Kabelbetätigungsmechanismus XT5

Mécanisme de câble opérateur XT5

Mecanismo de operador de cable XT5

电缆操纵器机构 XT5

Flange Handle Breaker Mechanism XT5

#3/16

XT-5 11 1 4 11

1SDA115551R1 Flange Handle Breaker Mechanism Kit XT5

M5x10 M5 ST 3x10

12

3

TRIPPED

Push to Trip

NOTE: Follow recommended installation conditions for XT5 breaker as per instruction sheet 1SDH002011A1002.

4

5

T10

ST 3x10

Max. 1.0 N-m

Max. 9 lb-in

6

7

M5x10

5.5 N-m

48.7 in-lb

8 Accessory wire routing through cable rack

Cable rack

Use the highlighted area

for accessory wire routing

out of the breaker

9 Cable short end (Pick from Cable XT1..XT6 Kit)

10 Cable long end(Pick from Cable XT1..XT6 Kit)

1

35

8

9

10

46

1

46

9

77

77

5

3

8

Pick from Flange Handle Kit

Pick from Breaker Mechanism Kit

2

10

2

11

Pick from Flange Handle Kit

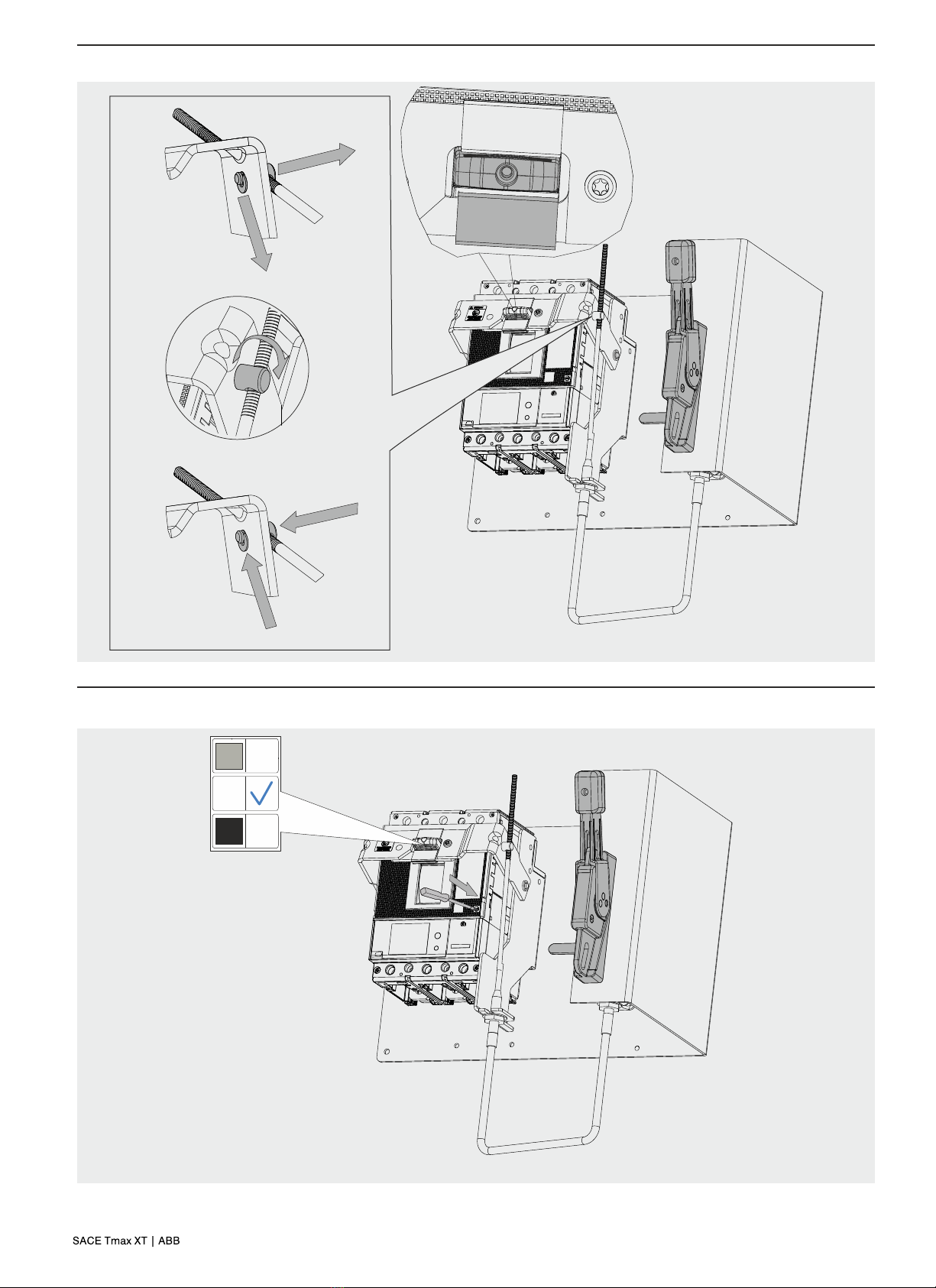

Ensure gap between Edge Guard and

Breaker Handle as shown before inserting

the Drive Pin into the hole of Yoke.

12

1

2

3

4

13

15

16

I

O

TRIP

I

O

TRIP

14

I

O

TRIP

15

16

15A

15B

15C

TRIPPED

Push to Trip

Ensure gap between edge

guard and breaker handle

as shown
