ABB SMC-W1.11c Manual de usuario

Busch-/ABB-secure@home

ABB- SMC-W1.1c

2CSYD0104c

Busch- SMC-W1.11c H121003

IT Rivelatore perimetrale

magnetico

DE Fenstermelder

EN Perimeter Magnet Reed Contact

Detector

FR Détecteur magnétique

périmétrique

NL Perimeter Raam-/deurdetector

ES Detector magnético perimetral

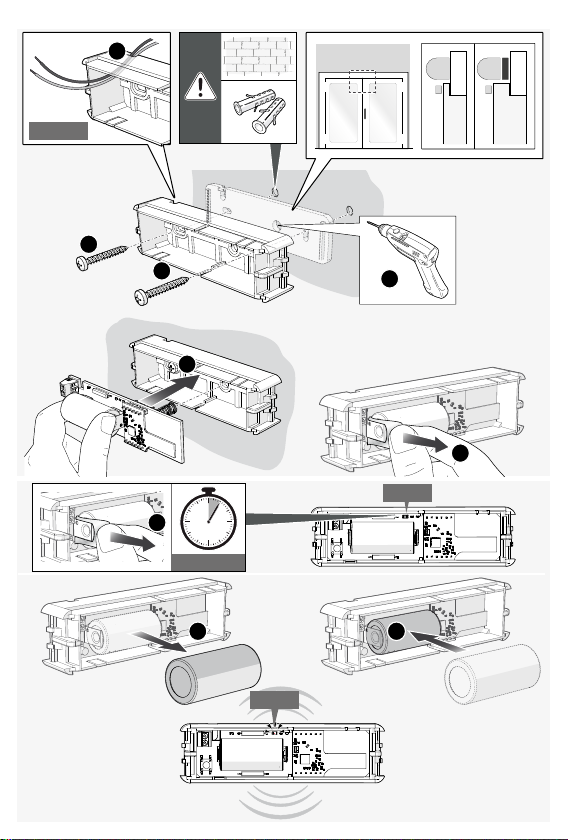

Inhalt der Verpackung Installation Programmierung Einstellung

Package contents Installation Programming Adjustment

Inhoud verpakking Installatie Programmering Afstelling

Contenu emballage Installation Programmation Réglage

Contenuto imballo Installazione Programmazione Regolazione

Contenido del paquete Instalación Programación Regulación

Prüfung Gebrauch und Funktion Wartung Reset

Testing Use and Operation Maintenance Reset

Keuring Gebruik en werking Onderhoud Reset

Essais Utilisation et

Fonctionnement Entretien Reset

Collaudo Uso e Funzionamento Manutenzione Reset

Prueba Uso y Funcionamiento Mantenimiento Reset

23V - 1,4 Ah

5Optional

6Mandatory only on

metal surfaces

7Ø 5 mm

815 mm

920 mm

10 24 mm

11 2,9x27 mm

12 Optional

8x 2 9x 2

7x 2

10 x 2

11 x 2

> 5’

8 9

OFF

AUX

< 5’

ON OFF

0,3 ∓0,2 cm

AUX

0 mm

[mm]

Y ± 3 10 15

X+ ± 2 810

X- ± 2 10 12

Z+ ± 3 13 16

Z- ± 2 8 11

0 mm

X + Z -

Y Y

X - Z +

2CSYD0001N- 2CSYD0002N

Busch-/ABB-secure@home

A B

[mm]

Y ± 2 7 11

X+ ± 3 11 14

X- ± 2 12 14

Z+ ± 2 9 15

Z- ± 2 610

0 mm

X + Z -

Y Y

X - Z +

Spezifische Parameter des Sensors:

Parameter Werte Funktion

1Aktivieren (*) Kanal 1 (interner Reed) aktiviert

Deaktivieren Kanal 1 (interner Reed) deaktiviert

2Impulsiv Kanal-Typ 1: impulsiv

Bistabil (*) Kanal-Typ 1: bistabil

3Aktivieren Kanal 2 (zusätzlicher Input) aktiviert

Deaktiviert (*) Kanal 2 (zusätzlicher Input) deaktiviert

4Impulsiv Kanal-Typ 2: impulsiv

Bistabil (*) Kanal-Typ 2: bistabil

5Standard Betrieb Kanal 2: Standard

Nur Öffnung (*) Betrieb Kanal 2: Nur Öffnung

604 (*) Anzahl der Impulse (2÷8)

(*) Werkeinstellungen

Anmerkung: Die Betriebsart Impulsiv entspricht nicht der Richtlinie EN50131-2-6.

Sensor specific parameters:

Parameter Values Function

1Enable (*) Channel 1 (internal reed) enabled

Disable Channel 1 (internal reed) disabled

2Pulse Channel 1 type: pulse

Bistable (*) Channel 1 type: bistable

3Enable Channel 2 (additional input) enabled

Disable (*) Channel 2 (additional input) disabled

4Pulse Channel 2 type: pulse

Bistable (*) Channel 2 type: bistable

5Standard Channel 2 operation: Standard

Open only (*) Channel 2 operation: Open only

604 (*) Number of pulses (2-8)

(*) factory setting

N.B.: The pulse mode does not comply with EN50131-2-6.

Specifieke parameters van de sensor:

Parameter Waarden Functie

1Activeren (*) Kanaal 1 (interne reed) geactiveerd

Deactiveren Kanaal 1 (interne reed) gedeactiveerd

2Impuls Type kanaal 1: impuls

Bistabiel (*) Type kanaal 1: bistabiel

3Activeren Kanaal 2 (extra ingang) geactiveerd

Deactiveren (*) Kanaal 2 (extra ingang) gedeactiveerd

4Impuls Type kanaal 2: impuls

Bistabiel (*) Type kanaal 2: bistabiel

5Standaard Werking kanaal 2: Standaard

Alleen opening (*) Werking kanaal 2: Alleen opening

604 (*) Aantal impulsen (2÷8)

(*) fabrieksinstellingen

N.B.: De werking op impulsen voldoet niet aan de norm EN50131-2-6.

Parametri specifici del sensore:

Parametro Valori Funzione

1Abilita (*) Canale 1 (reed interno) abilitato

Disabilita Canale 1 (reed interno) disabilitato

2Impulsivo Tipo canale 1: impulsivo

Bistabile (*) Tipo canale 1: bistabile

3Abilita Canale 2 (input aggiuntivo) abilitato

Disabilita (*) Canale 2 (input aggiuntivo) disabilitato

4Impulsivo Tipo canale 2: impulsivo

Bistabile (*) Tipo canale 2: bistabile

5Standard Funzionamento canale 2: Standard

Solo apertura (*) Funzionamento canale 2: Solo apertura

604 (*) Numero impulsi (2÷8)

(*) impostazioni di fabbrica

N.B.: La modalità Impulsiva non è conforme alla norma EN50131-2-6.

Paramètres spécifiques du senseur :

Paramètre Valeurs Fonction

1Activer (*) Canal 1 (reed interne) activé

Désactiver Canal 1 (reed interne) désactivé

2Impulsif Type canal 1 : impulsif

Bistable (*) Type canal 1 : bistable

3Activer Canal 2 (entrée supplémentaire) activé

Désactiver (*) Canal 2 (entrée supplémentaire) désactivé

4Impulsif Type canal 2 : impulsif

Bistable (*) Type canal 2 : bistable

Standard Fonctionnement canal 2 : Standard

Ouverture

seulement (*) Fonctionnement canal 2 : Ouverture seulement

604 (*) Nombre d'impulsions (2÷8)

(*) sélections nominales

N.B. : La modalité Impulsive n'est pas conforme à la norme EN50131-2-6.

Parámetros específicos del sensor:

Parámetro Valores Función

1Activa (*) Canal 1 ("reed" interno) activado

Desactiva Canal 1 ("reed" interno) desactivado

2Impulsivo Tipo canal 1: impulsivo

Biestable (*) Tipo canal 1: biestable

3Activa Canal 2 (entrada adicional) activado

Desactiva (*) Canal 2 (entrada adicional) desactivado

4Impulsivo Tipo canal 2: impulsivo

Biestable (*) Tipo canal 2: biestable

5Estándar Funcionamiento canal 2: Estándar

Solo apertura (*) Funcionamiento canal 2: Solo apertura

604 (*) Número de impulsos (2÷8)

(*) configuración de fábrica

N.B.: El modo impulsivo no es conforme con la norma EN50131-2-6.

2CSYD0001N- 2CSYD0002N

Busch-/ABB-secure@home
