A.E.B. 628128000 Guía de instalación
Manuale Istruzioni di Montaggio
Assembly Instruction Manual
Manuel Instructions de Montage
Emulatore di livello benzina
Gasoline Gauge emulator
Emulador de nivel gasolina
Cod. 628128000
GAUGE SIMULATOR
TYPE A
Indice - Index - Table
ITALIANO
- Avvertenze generali........................................................ 3
- Principio di funzionamento............................................... 4
- Vetture consigliate per l’installazione ................................ 4
- Schemi di montaggio ...................................................... 5
ENGLISH
- General warnings ........................................................... 6
- Principle functioning ....................................................... 7
- Vehicles reccomended for installation of this unit ................ 7
- Installation Diagram ....................................................... 8
ESPANOL
- Advertencias generales ................................................... 9
- Principio de funcionamiento ........................................... 10
- Coches aconsejados para la instalación ........................... 10
- Esquemas de montaje ...................................................11
3 - 12 190100547 Rev. 260410-0
Installare in posizione verticale lontano da possibili
inltrazioni d’acqua.
Installare lontano da eccessive fonti di calore (es.
collettori di scarico).
Installare lontano dalla bobina di accensione e
passare il cablaggio lontano dai cavi dell’alta
tensione.
Realizzare delle buone connessioni elettriche
evitando l’uso dei “rubacorrente”.
Si tenga presente che la migliore connessione
è la saldatura debitamente isolata.
Non aprire per nessun motivo la scatola del-
l’Emulatore, soprattutto con il motore in moto o
il quadro inserito.
L’A.E.B. declina ogni responsabilità per danni
a cose e persone derivati dalla manomissione
del proprio dispositivo da parte di personale
non autorizzato.
Italiano
Avvertenze generali
4 - 12
190100547 Rev. 260410-0 Italiano
Vetture consigliate per l'installazione
Sulle vetture di nuova generazione, normalmente dotate di trip com-
puter, l’indicazione del livello della BENZINA non viene aggiornato
come nei precedenti sistemi che tenevano conto solo dell’indicazione
fornita dal galleggiante all’interno del serbatoio, ma è il computer
stesso che in base ai chilometri percorsi e alle condizioni di utilizzo,
effettua un calcolo del consumo e comanda l’indicatore sul cruscotto
scalando il carburante.
Durante il funzionamento a GAS, il trip computer scala comunque il
livello della BENZINA, ma installando l’Emulatore 907101002, dopo
circa 1 minuto dallo spegnimento della vettura, l’Emulatore ripristina
il corretto livello del carburante.
Quindi alla successiva accensione l'indicazione del livello benzina
sarà corretta.
Il certicato di garanzia del prodotto è disponibile sul
sito internet AEB (www.aeb.it) nella sezione prodotti/
emulatori/628128000.
- ALFA 159 1.8 (Anno 2007)
Principio di funzionamento
5 - 12
190100547 Rev. 260410-0
1234
Schema di montaggio
Italiano
MASSA
VERDE (+12 VOLT)
BLU
SEGNALE GALLEGGIANTE
(BLU-GRIGIO)
CONNETTORE
POMPA BENZINA
ROSA-NERO
ROSA-VIOLA
+12 VOLT
SOTTO CHIAVE
FUSIBILI
NERO
+12 VOLT
GALLEGGIANTE
CONNETTORE
GRIGIO
BIANCO
6 - 12 190100547 Rev. 260410-0

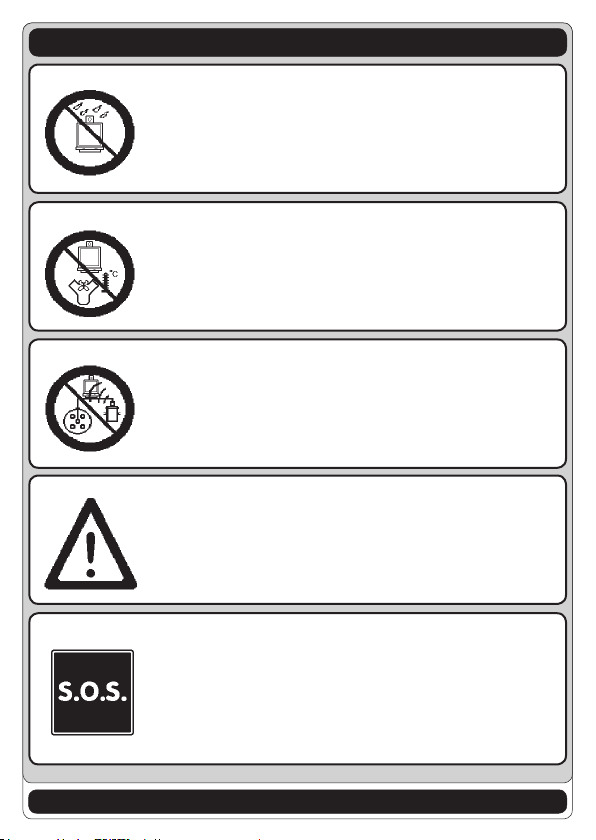

Install in an upright position far from any possible
inltration of water.
Install far from any sources of excessive heat (eg.
exhaust manifold).
Install far from the ignition coil and pass the wiring
far from the high voltage cables.
Make good electrical connections without using a
“current tap”.
Bear in mind that the best connection is duly
insulated welding.
Never open the processor box for any reason
whatsoever, especially with the engine running or
the panel switched on.
A.E.B. disclaims all liability for any damage or
injury deriving from unauthorized personnel
tampering with its device.
English
General warnings
7 - 12
190100547 Rev. 260410-0 English
Vehicles recommended for installation of this unit
Principle functioning
- ALFA 159 1.8
On cars of the latest generation, wich are usually equipped
with a trip computer, the petrol gauge is not updated as it was in
previous systems that only detected the signal from the oat in
the tank. Instead, the computer in today's new systems calculates
the fuel consumption and lowers the level displayed on the petrol
gauge according to the number of kilometers travelled and the
conditions of operation. However, during operation with NATURAL
GAS, the trip computer continues to dcrease the petrol level shown
on the gauge, which makes it impossible to know the true
level in the tank. The AEB907101002 emulator eliminates this pro-
blem by re-establishing the correct fuel level on the gauge about 1
minute after the vehicle is shut off.
The warranty certicate is available on the website
AEB (www.aeb.it) in the products section/emula-
tors/628128000.
8 - 12
190100547 Rev. 260410-0
Installation Diagram
English
1234
GROUND
GREEN (+12 VOLT)
BLUE
SIGNAL FROM FLOAT
(BLUE-GREY)
PETROL PUMP
CONNECTOR
PINK-BLACK
PINK-VIOLET
+12 VOLTS
SWITCHED BY
THE IGNITION KEY
FUSE
BLACK
+12 VOLT
FLOAT
GREY
CONNECTOR
WHITE
9 - 12 190100547 Rev. 260410-0
Instalar en posición vertical lejos de posibles
inltraciones de agua.
Instalar lejos de excesivas fuentes de calor (por ej.
colectores de vaciado).
Instalar lejos de la bobina de encendido y pasar el
cableado lejos de los cables de alta tensión.
Realizar buenas conexiones eléctricas evitando el
uso del “robacorriente”.
Hay que tener en cuenta que la mejor conexión
es la soldadura debidamente aislada.
No abrir por ningún motivo la caja del Emulador,
sobre todo con el motor en marcha o el cuadro
conectado.
A.E.B. declina toda responsabilidad por
daños a personas o cosas derivados de la
manipulación del dispositivo por parte de
personal no autorizado.
Español
Advertencias generales
10 - 12
190100547 Rev. 260410-0 Español
Coches aconsejados para la instalación
Principio de funcionamiento
- ALFA 159 1.8
En los coches de nueva generación, normalmente equipados con
ordenador de viaje (trip computer), la indicación del nivel de la
GASOLINA no es actualizada como en los sistemas precedentes
que tomaban en cuenta sólo la indicación proporcionada por el
otador situado dentro del depósito, sino que actualmente es el
propio ordenador que, sobre la base de los kilómetros recorridos
y las condiciones de utilización, efectúa un cálculo del consumo y
controla el indicador situado en el salpicadero haciendo bajar el nivel
del carburante. Durante el funcionamiento con GAS, el trip computer
baja también el nivel de la GASOLINA por lo que resulta imposible
tener una indicación correcta de su nivel; instalando el Emulador
907101002 se soluciona este problema ya que aproximadamente
1 minuto después del apagado del coche el Emulador restablece el
nivel correcto del carburante.
El certicado de garantía está disponible en la página
web AEB (www.aeb.it) en los productos section/emu-
ladores/628128000.
