8 Level WRP-300 Manual de usuario

QUICK INSTALLATION GUIDE

300Mbps Wireless router with repeater function

WRP-300

V 1.0_20140410

-1- -2-

-4--3- -5-

PACKAGE CONTENTS:

- 300Mbps Wireless router (WRP-300)

- Ethernet cable (RJ-45)

- Quick Installation Guide

- Resource CD

MINIMUM REQUIREMENTS:

- broadband modem (xDSL / Cable) with Ethernet port (RJ-45)

- wireless adapter (network adapter card) or adapter card with Ethernet port (RJ-45) and

a cable for connecting with computer

- Internet Explorer ® 5.0, Firefox ® 2.0 or Safari ® 1.4 or higher

CHAPTER I (Connecting the device)

NOTE: During connecting and configuration of the router only cable network connection

should be used, with Ethernet cable (RJ-45).

1) Turn off all the network devices (router, modem, computer).

2) Plug the Ethernet cable (RJ-45) into the LAN port in modem and WAN port in router.

3) Plug the Ethernet cable (RJ-45) into the LAN port and LAN port in the

computer.

4) Connect the router WRP-300 to a power outlet.

5) Turn on all the network devices (router, modem, computer).

LED designation - front panel of the device

CHAPTER II (configuration of the internet parameters)

The following steps of the installation are very similar for operating systems Windows 2000

/XP/Vista/7. The installation process has been described on the example of Windows 7.

Preparing the computer to router configuration:

1) In the Windows system menu choose Start> Control Panel> Network and

Sharing Center.

2) Then choose Change adapter settings and right-click the icon Local Network and

then choose Properties.

3) Double-click Internet Protocol (TCP/IPv4).

4) Select Obtain an IP address automatically and Obtain an DNS server address

automatically and click OK.

5) Click OK.

6) After configuring the settings of obtaining an IP address and DNS server address

automatically, log in to configuration page of the router.

2.2.1 Logging in to WWW (HTML) interface of the router:

Default settings:

IP address: 192.168.1.254

Username: admin

Password: admin

1) Open an internet browser window and type the router IP address in the address field:

192.168.1.254 (default address), and press Enter on the keyboard.

LAN WAN WPS WLAN POWER

LAN - indicates the activity of the interface (LAN)

WAN - indicates the activity of the interface (WAN)

WPS - indicates the activity of the WPS function

WLAN - indicates activity of wireless network interface

POWER - indicates connection to the power

2) In the dialog box type Username: admin and Password: admin, then click SUBMIT.

2.2 Configuration of the internet connection through WWW (HTML) interface:

The device can operate in four different modes (Router / AP / Repeater / Wireless

ISP). In the following, we will discuss the basic configuration of each of these modes.

2.2.1 Configuration in the Router mode:

After clicking on the icon router configuration window will appear where you can enter

basic configuration parameters for this mode.

a) If you choose dynamic IP - router will obtain address IP automatically from the ISP.

b) If you select PPPoE then you will be able to enter a username and password, which

you obtain from the ISP.

In the next step, we set the parameters of the access to the wireless network:

a) In the SSID field, enter the name of your network (the default network name

is 8level-Net)

b) In the Channel field, set the radio channel of the access point (default auto)

c) In the Security Mode, select the type of security (recommended WPA2 Personal)

d) In the Key, enter the wireless security key

Then press the Save & Reboot to approve the settings. The device will then reboot - wait

until you see the appropriate message.

NOTE: Most of the connections uses a method connection through the Dynamic IP (DHCP)

in connection with this router is the default setting in this mode. If you want to continue

with the configuration in this mode, click Router.

We reserve the right to change the product specification without notification.

is a registered trademark of 8level. No part of the manual may be reproduced, translated

or processed in any other form without permission from 8level NEXT LEVEL IN NETWOR-

CE DECLARATION OF CONFORMITY

The product fulfils the following requirements according to:

R&TTE Directive 1999/5/EC

EMC Directive 2004/108/EC

LVD Directive 2006/95/EC

SAFETY NOTICE

Do not use this product near water. Using the product during a thunderstorm should be

avoided. Do not place heavy objects on the casing.

RECYCLING NOTICE

The symbol of the crossed-out wheeled bin on this product means that it is

forbidden to place the equipment waste together with other waste (under

penalty of fine). Detailed information about recycling of the product can be

obtained at local authorities, local waste treatment plants or local

distributors. Forwarding the equipment waste to recycling or recovery

points helps to avoid the negative influence of the harmful components present in the

equipment on the environment and human health; in this scope the primary role is played

by each household.

-11--10--9-

-8--7--6-

CHAPTER III (Features and specification)

Compliant with IEEE802.11 b/g/n

Data transfer speed up to 300Mbps

WPS button enables to easily establish an encrypted connection

QoS function enables to set priorities for services, which provides high quality of data

transfer, e.g. during transmission of picture and sound

Supported encryption types: 64/128 bit WEP, WPA/WPA2, WPA-PSK / WPA2-PSK

(TKIP/AES)

__ _ _

www.8level.eu

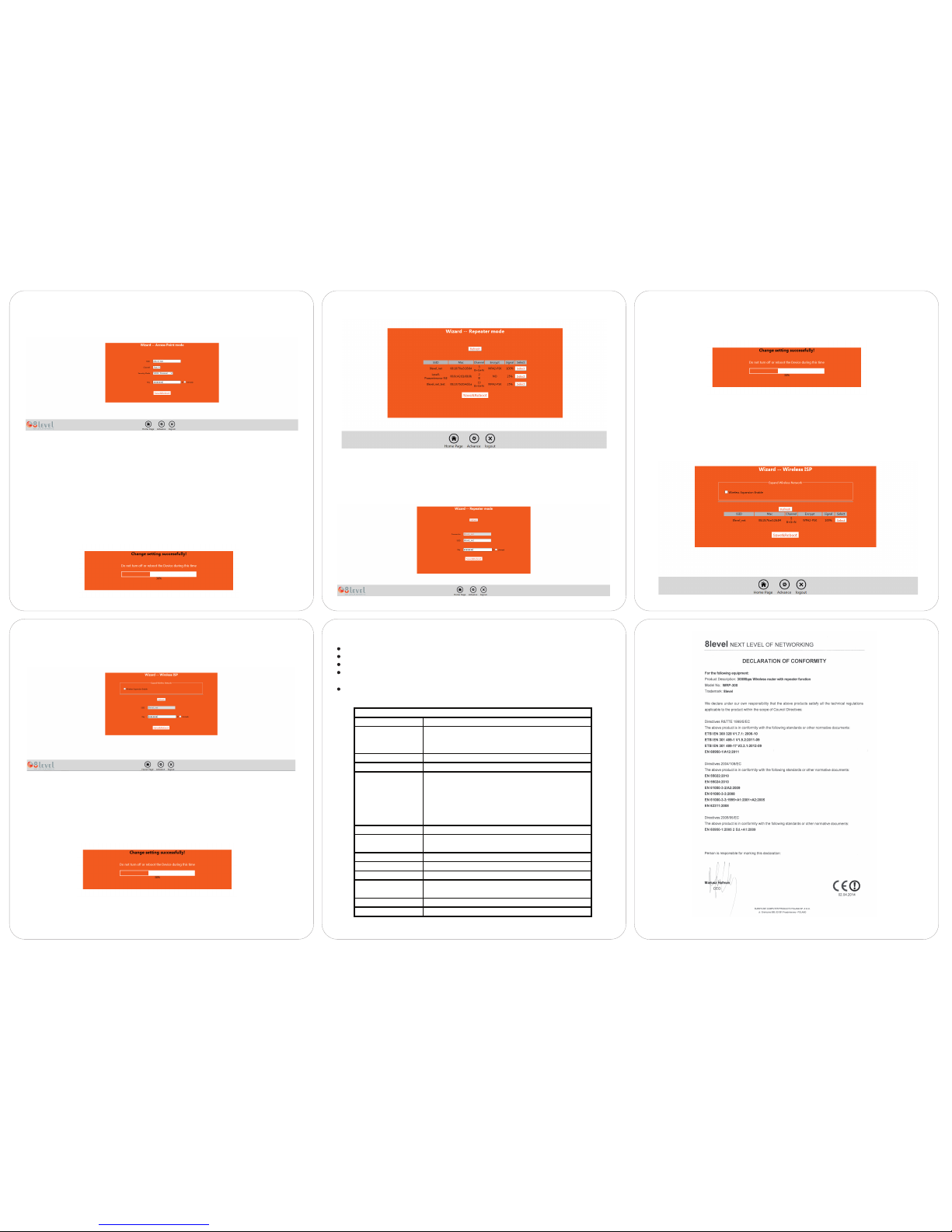

2.2.2 Configuration in the AP mode:

After clicking on the icon AP configuration window will appear where you can enter basic

configuration parameters for this mode.

Enter the parameters of the access point (AP) of the wireless network:

a) In the SSID field, enter the name of your network (the default network name

is 8level-Net)

b) In the Channel field, set the radio channel of the access point (default auto)

c) In the Security Mode, select the type of security (recommended WPA2 Personal)

d) In the Key, enter the wireless security key

Then press the Save & Reboot to approve the settings. The device will then reboot - wait

until you see the appropriate message.

2.2.3 Configuration in the Repeater mode:

After clicking on the icon Repeater configuration window will appear where you can enter

basic configuration parameters for this mode.

From the available in your area wireless networks, select the wireless network of your

Internet Service Provider (ISP). Press the Select button next to the selected network.

Enter a parameters broadcast wireless network:

a) In the SSID field please enter the name of your network (We suggest you keep the

name of the network which enlarge the range but it is not a necessary condition)

b) In the Key, enter the wireless security key (it must be the same as in the network

which enlarge the range)

Then press the Save & Reboot to approve the settings. The device will then reboot - wait

until you see the appropriate message.

In the Key field please enter the wireless security key that allows connection to a specified

network (supplied by your ISP).

Then press the Save & Reboot to approve the settings. The device will then reboot - wait

until you see the appropriate message.

NOTE: when you select Expansion Enable Wireless field device allows you to create a

local wireless network.

2.2.4 Configuration in the Wireless ISP mode:

After clicking on the icon Wireless ISP configuration window will appear where you can

enter basic configuration parameters for this mode.

Specification

Standard

IEEE 802.11n, IEEE 802.11g, IEEE 802.11b

Data transfer

802.11n:

up to

300Mbps

802.11g:

up to

54Mbps

802.11b:

up to

11Mbps

Frequency

2.4-2.4835GHz

Power <20dBm (max EIRP)

Receiver sensitivity

130M: -68dBm@10%

108M: -68dBm@10%

54M: -68dBm@10%

11M: -85dBm@8%

6M: -88dBm@10%

1M: -90dBm@8%

Encryption 64/128 bit WEP, WPA/WPA2, WPA-PSK / WPA2-PSK (TKIP/AES)

Ports

1x WAN 10/100Mbps

1(2)x LAN 10/100Mbps

Working mode

Antenna

2*internal

Connection

RJ-45

Power 100-240V - 0.2A 50/60HZ

Working temperature

0˚C–40˚C (32˚F–104˚F)

Working humidity

10%–90%

Router, AP, Repeater, WISP, Client, Bridge

SKRÓCONA INSTRUKCJA INSTALACJI

Router bezprzewodowy z funkcją repeatera 300Mbps

WRP-300

V 1.0_20140410

PRAWA AUTORSKIE I ZNAKI HANDLOWE

Zastrzegamy sobie prawo do zmiany specyfikacji produktu bez wysyłania powiadomienia.

Logo jest zarejestrowanym znakiem towarowym marki 8level. Żadna część

instrukcji nie może być powielana, tłumaczona ani przetwarzana w jakiejkolwiek innej

formie bez zgody 8level NEXT LEVEL IN NETWORKING. Wszelkie prawa zastrzeżone.

OŚWIADCZENIE ZGODNOŚCI CE*

Oświadczamy, że urządzenie spełnia wszystkie wymagania techniczne oraz przepisy mające

zastosowanie do produktu w zakresie dyrektyw WE:

Dyrektywa R&TTE 1999/5/EC

Dyrektywa EMC 2004/108/EC

Dyrektywa LVD 2006/95/EC

UWAGI DOTYCZĄCE BEZPIECZEŃSTWA

Nie należy korzystać z urządzenia w pobliżu wody. Należy unikać korzystania z urządzenia

podczas burzy. Nie stawiać na obudowie ciężkich przedmiotów.

UWAGI DOTYCZĄCE RECYKLINGU

Oznakowanie tego sprzętu symbolem przekreślonego kontenera informuje o

zakazie umieszczania zużytego sprzętu łącznie z innymi odpadami (z zagroże-

niem kary grzywny). Szczegółowe informacje na temat recyklingu produktu

można uzyskać w Urzędzie Miasta lub gminy, w zakładzie utylizacji odpadów

komunalnych lub tam gdzie towar został zakupiony. Dalsze przekazanie

zużytego sprzętu do punktów zajmujących się ponownym użyciem lub odzyskiem

przyczynia się do uniknięcia złego wpływu obecnych w sprzęcie szkodliwych składników na

środowisko i zdrowie ludzi, w tym zakresie podstawową rolę spełnia każde gospodarstwo

domowe. -1- -2-

-4--3- -5-

ZAWARTOŚĆ OPAKOWANIA:

- Router bezprzewodowy 300Mbps (WRP-300)

- Kabel Ethernet (RJ-45)

- Skrócona instrukcja instalacji

- Płyta CD

MINIMALNE WYMAGANIA:

- modem szerokopasmowy (xDSL / Cable) z portem Ethernet (RJ-45)

- bezprzewodowy adapter (karta sieciowa) lub karta sieciowa z portem Ethernet (RJ-45)

oraz kabel do podłączenia komputera

- Internet Explorer ® 5.0, Firefox ® 2.0 lub Safari ® 1.4 lub nowsze

ROZDZIAŁ I (podłączenie urządzenia)

UWAGA: Podczas podłączenia oraz konfiguracji routera należy korzystać tylko i wyłącznie

z przewodowego połączenia sieciowego za pomocą kabla Ethernet (RJ-45).

1) Wyłącz wszystkie urządzenia sieciowe (router, modem, komputer).

2) Podłącz kabel Ethernet (RJ-45) do portu LAN w modemie i do portu WAN w routerze.

3) Podłącz kabel Ethernet (RJ-45) do portu LAN i do portu LAN w komputerze.

4) Podłącz router WRP-300 do gniazdka z prądem.

5) Włącz pozostałe urządzenia sieciowe (modem, komputer).

6) Następnie sprawdź czy status diod LED w routerze jest poprawny.

Oznaczenie diod - przedni panel urządzenia

ROZDZIAŁ II (Konfiguracja parametrów internetowych)

Poszczególne kroki podczas instalacji są bardzo zbliżone w systemach operacyjnych

Windows 2000/XP/Vista/7/8. Proces instalacji przedstawiono na przykładzie systemu

Windows 7.

Przygotowanie komputera do konfiguracji routera:

1) W menu systemu Windows wybierz Start > Panel sterowania > Centrum sieci i

udostępniania.

2) Następnie wybierz Zmień ustawienia karty sieciowej i naciśnij prawym przyciskiem

myszy na ikonę Połączenia lokalne i wybierz Właściwości.

3) Kliknij dwukrotnie na Protokół Internetowy (TCP/IPv4).

4) Zaznacz opcję Uzyskaj adres IP automatycznie oraz Uzyskaj adres serwera DNS

automatycznie i naciśnij OK.

5) Naciśnij OK.

6) Po skonfigurowaniu ustawień dotyczących pozyskania automatycznego adresu IP oraz

serwera DNS należy zalogować się na stronę konfiguracyjną urządzenia.

2.1 Logowanie do interfejsu WWW (HTML) routera:

Domyśle ustawienia:

Adres IP: 192.168.1.254

Username: admin

Password: admin

1) Otwórz przeglądarkę internetową i wpisz w pole adresowe adres IP routera:

192.168.1.254 (domyślny adres) i naciśnij Enter na klawiaturze.

LAN WAN WPS WLAN POWER

LAN - sygnalizuje aktywność interfejsu (LAN)

WAN - sygnalizuje aktywność interfejsu (WAN)

WPS - sygnalizuje aktywność mechanizmu WPS

WLAN - sygnalizuje aktywność interfejsu sieci bezprzewodowej

POWER - sygnalizuje podłączenie do zasilania

2) W oknie dialogowym należy wprowadzić nazwę użytkownika (Username): admin oraz

hasło (Password): admin i nacisnąć przycisk SUBMIT.

2.2 Konfiguracja połączenia internetowego za pomocą interfejsu WWW

(HTML):

Urządzenie potrafi pracować w czterech różnych trybach (Router / AP / Repeater /

Wireless ISP). W dalszej części instrukcji zostanie przedstawiona podstawowa konfigura-

cja każdego z tych trybów pracy.

2.2.1 Konfiguracja w trybie pracy Router:

Po kliknięciu w ikonę router pojawi się okno konfiguracyjne, gdzie możemy wprowadzić

podstawowe parametry konfiguracyjne dla tego trybu pracy.

Wybierz tryb połączenia dla portu WAN

a) Jeżeli wybierzesz dynamic IP router uzyska adres automatycznie od dostawcy

internetu.

b) Jeżeli wybierzesz PPPoE to będziesz mógł wprowadzić login i hasło, które uzyskałeś od

dostawcy internetu.

W następnym kroku ustawimy parametry dostępowe sieci bezprzewodowej:

a) W polu SSID wprowadź nazwę swojej sieci (domyślna nazwa sieci to 8level-Net)

b) W polu Channel ustaw kanał radiowy dla punktu dostępowego (domyślnie auto)

c) W polu Security mode wybierz typ zabezpieczenia (zalecane WPA2 Personal)

d) W polu Key wprowadź klucz zabezpieczenia sieci bezprzewodowej

Następnie naciśnij przycisk Save&Reboot w celu zatwierdzenie wprowadzonych

ustawień. Urządzenie się zrestartuje - zaczekaj aż wyświetli się stosowny komunikat.

UWAGA: Większość połączeń wykorzystuje metodę połączenia poprzez dynamiczne IP

(DHCP) w związku z tym router jest domyślnie ustawiony w tym trybie. Jeżeli chcesz

kontynuować konfigurację w tym trybie kliknij ikonę Router.

-11--10--9-

-8--7--6-

ROZDZIAŁ III (Cechy i specyfikacja)

Zgodność z standardem IEEE802.11 b/g/n

Transmisja danych z prędkością do 300Mbps

Przycisk WPS umożliwia proste zestawienie połączenia szyfrowanego

Funkcja QoS, która umożliwia ustawienie priorytetu dla usług co zapewnia wysoką

jakość przesyłu danych, np. przy transmisji obrazu i dźwięku

Obsługa szyfrowania sieci: 64/128 bit WEP, WPA/WPA2, WPA-PSK / WPA2-PSK

(TKIP/AES)

Specyfikacja

Standard

IEEE 802.11n, IEEE 802.11g, IEEE 802.11b

Transmisja danych

802.11n: do 300Mbps

802.11g: do 54Mbps

802.11b: do 11Mbps

Częstotliwość 2.4-2.4835GHz

Moc <20dBm (max EIRP)

Czułość odbiornika

130M: -68dBm@10%

108M: -68dBm@10%

54M: -68dBm@10%

11M: -85dBm@8%

6M: -88dBm@10%

1M: -90dBm@8%

Szyfrowanie 64/128 bit WEP, WPA/WPA2, WPA-PSK / WPA2-PSK (TKIP/AES)

Porty 1x WAN 10/100Mbps

1(2)x LAN 10/100Mbps

Tryb pracy Router, Punkt dostępu (AP), Repeater, WISP, Client, Bridge

Antena

2x wewnętrzna

Złącze RJ-45

Zasilanie 100-240V - 0.2A 50/60HZ

Temperatura pracy 0˚C–40˚C (32˚F–104˚F)

Wilgotność podczas pracy 10%–90%

__ _ _

www.8level.eu

2.2.2 Konfiguracja w trybie pracy AP:

Po kliknięciu w ikonę AP pojawi się okno konfiguracyjne, gdzie możemy wprowadzić

podstawowe parametry konfiguracyjne dla tego trybu pracy.

Wprowadź parametry pracy punktu dostępowego (AP) sieci bezprzewodowej:

a) W polu SSID wprowadź nazwę swojej sieci (domyślna nazwa sieci to 8level-Net)

b) W polu Channel ustaw kanał radiowy dla punktu dostępowego (domyślnie auto)

c) W polu Security mode wybierz typ zabezpieczenia (zalecane WPA2 Personal)

d) W polu Key wprowadź klucz zabezpieczenia sieci bezprzewodowej

Następnie naciśnij przycisk Save&Reboot w celu zatwierdzenie wprowadzonych

ustawień. Urządzenie się zrestartuje - zaczekaj aż wyświetli się stosowny komunikat.

2.2.3 Konfiguracja w trybie pracy Repeater:

Po kliknięciu w ikonę Repeater pojawi się okno konfiguracyjne, gdzie możemy wprowadzić

podstawowe parametry konfiguracyjne dla tego trybu pracy.

Z dostępnych w Twoim obszarze sieci bezprzewodowych wybierz sieć bezprzewodową

Twojego dostawcy internetu (ISP) za pomocą, której chcesz uzyskać dostęp do internetu.

Naciśnij przycisk Select przy wybranej sieci.

Wprowadź parametry rozgłaszania sieci bezprzewodowej:

a) W polu SSID wprowadź nazwę swojej sieci (proponujemy zachować nazwę sieci, której

powiększamy zasięg, ale nie jest warunek konieczny)

b) W polu Key wprowadź klucz zabezpieczenia sieci bezprzewodowej (musi on być taki

sam jak w sieci, której powiększamy zasięg)

Następnie naciśnij przycisk Save&Reboot w celu zatwierdzenie wprowadzonych

ustawień. Urządzenie się zrestartuje - zaczekaj aż wyświetli się stosowny komunikat.

W polu Key wprowadź klucz zabezpieczenia sieci bezprzewodowej umożliwiający

przyłączenie do wskazanej sieci (dostarczony od Twojego dostawcy internetu).

Następnie naciśnij przycisk Save&Reboot w celu zatwierdzenie wprowadzonych

ustawień. Urządzenie się zrestartuje - zaczekaj aż wyświetli się stosowny komunikat.

UWAGA: po zaznaczeniu wcześniej pola Wireless Expansion Enable urządzenie

umożliwi utworzenie lokalnej sieci bezprzewodowej.

2.2.4 Konfiguracja w trybie pracy Wireless ISP:

Po kliknięciu w ikonę Wireless ISP pojawi się okno konfiguracyjne, gdzie możemy wprowa-

dzić podstawowe parametry konfiguracyjne dla tego trybu pracy.

Zkrácený návod k instalaci

Bezdrátový router xDSL 300Mbps

WRP-300

V 1.0_20140410

-1- -2-

-4--3- -5-

OBSAH BALENÍ:

- Bezdrátový router xDSL 300 Mbps (WRP-300)

- Kabel Ethernet (RJ-45)

- Zkrácený návod k instalaci

- Disk CD

MINIMÁLNÍ POŽADAVKY:

- širokopásmový modem (xDSL / Cable) s portem Ethernet (RJ-45)

- bezdrátový adaptér (síťová karta) nebo síťová karta s portem Ethernet (RJ-45) a kabel

umožňující připojení počítače

- Internet Explorer ® 5.0, Firefox ® 2.0 nebo Safari ® 1.4 nebo novější

KAPITOLA I (Zapojení zařízení)

POZOR: Při zapájení a konfiguraci routeru používejte pouze kabelové síťové spojení

prostřednictvím kabelu Ethernet (RJ-45).

1) Vypněte všechna síťová zařízení (router, modem, počítač).

2) Zapojte kabel Ethernet (RJ-45) do portu LAN modemu a do portu WAN routeru.

3) Zapojte kabel Ethernet (RJ-45) do portu LAN a do portu LAN počítače.

4) Zapněte všechna síťová zařízení (router, modem, počítač).

5) Následně zkontrolujte zda je stav LED diod routeru správný.

Označení diod – přední panel zařízení

KAPITOLA II (Konfigurace parametrů připojení k internetu)

Jednotlivé kroky při instalaci jsou velmi podobné v operačních systémech Windows

2000/XP/Vista/7/8. Proces instalace byl představen na příkladu systému Windows 7.

Příprava počítače na konfiguraci routeru:

1) V menu systému Windows vyberte Start > Ovládací panel > Centrum sítí a

sdílení.

2) Pak vyberte Změnit nastavení síťové karty a klikněte pravým tlačítkem

myši na ikonu Připojení k místní síti a vyberte Vlastnosti.

3) Klikněte dvakrát na Internetový protokol (TCP/IPv4).

4) Označte nabídku Získat IP adresu automaticky a Získat adresu serveru DNS

automaticky a stiskněte OK.

5) Stiskněte OK.

6) Po nakonfigurování nastavení automatického získání IP adresy a

DNS serveru se zalogujte na konfigurační stránku zařízení.

2.1 Logování do www rozhraní (HTML) routeru:

Implicitní nastavení:

IP adresa: 192.168.1.254

Uživatelské jméno: admin

Heslo: admin

1) Otevřete webový prohlížeč a zadejte do adresového řádku adresu IP routeru:

192.168.1.254 (implicitní adresu) a stiskněte Enter na klávesnici.

LAN WAN WPS WLAN POWER

LAN – indikuje aktivitu rozhraní (LAN)

WAN – indikuje aktivitu rozhraní (WAN)

WPS – indikuje aktivitu mechanismu WPS

WLAN – indikuje aktivitu rozhraní bezdrátové sítě

POWER – indikuje připojení k napájení

2) V dialogovém okně zadejte uživatelské jméno (Username): admin a heslo (Password):

admin a stiskněte tlačítko SUBMIT.

2.2 Konfigurace internetového připojení pomocí www rozhraní (HTML):

Zařízení umí pracovat ve čtyřech různých režimech (Router / AP / Repeater / Wireless ISP).

V další části návodu bude popsána základní konfigurace každého z těchto provozních

režimů.

2.2.1 Konfigurace v provozním režimu Router:

Po kliknutí na ikonu router se otevře konfigurační okno, kde můžete zadat základní

konfigurační parametry pro tento provozní režim.

Vyberte režim pro připojení portu WAN

a) Pokud vyberete dynamic IP, router získá adresu automaticky od dodavatele internetu.

b) Pokud vyberete PPPoE, pak budete moci zadat login a heslo, které jste získali od

dodavatele internetu.

V dalším kroku nastavíte parametry pro přístup k bezdrátové síti:

a) V poli SSID zadejte název vlastní sítě (implicitní název sítě je 8level-Net)

b) V poli Channel nastavte rádiový kanál pro přístupový bod (implicitně auto)

c) V poli Security mode vyberte typ zabezpečení (doporučováno WPA2 Personal)

d) V poli Key zadejte klíč pro zabezpečení bezdrátové sítě

Pak stiskněte tlačítko Save&Reboot, abyste potvrdili zadané nastavení. Zařízení se

restartuje – počkejte, až se zobrazí příslušná zpráva.

UPOZORNĚNÍ: Většina připojení využívá typ připojení na dynamickou IP (DHCP), v

souvislosti s tím je router implicitně nastaven v tomto režimu. Pokud chcete pokračovat s

konfigurací v tomto režimu, klikněte na ikonu Router.

AUTORSKÁ PRÁVA A OBCHODNÍ ZNAKY

Vyhrazujeme si právo změny specifikace produktu bez předchozího oznámení.

logo je zaregistrovaným obchodním znakem značky 8level. Žádná část návodu nemůže být

kopírována, překládaná nebo v jakékoliv jiné formě zpracovávána bez souhlasu firmy 8level

PROHLÁŠENÍ O SHODĚ CE

Zařízení v souladu se Směrnicí UE splňuje následující požadavky:

Směrnice R&TTE 1999/5/EC

Směrnice EMC 2004/108/EC

Směrnice LVD 2006/95/EC

BEZPEČNOSTNÍ POKYNY

Zařízení nepoužívejte v blízkosti zdroje vody. Vyhýbejte se používání zařízení během bouře.

Na krytu zařízení nestavějte těžké předměty.

POZNÁMKY TÝKAJÍCÍ SE RECYK

Označení tohoto zařízení symbolem přeškrtnutého kontejneru informuje o

zákazu vyhazování použitého zařízení spolu s jinými odpady (za nedodržení

zákazu hrozí finanční pokuta). Podrobnější informace o recyklaci produktu lze

získat na Městském nebo Okresním úřadě, ve sběrnách komunálního odpadu

nebo tam, kde byl produkt zakoupen. Následné odevzdání použitého zařízení

v sběrnách zabývajících se opětovným použitím nebo recyklací zařízení, se podílí na

minimalizaci zlého vplyvu škodlivých složek nacházejících se v zařízení na životní prostředí

a lidské zdraví. V tomto smyslu plní základní úlohu každá domácnost.

-11--10--9-

-8--7--6-

KAPITOLA III (Vlastnosti a specifikace)

Kompatibilní se standardem IEEE802.11 b/g/n

Přenosová rychlost až 300Mbps

Tlačítko WPS umožňující snadné navázání šifrovaného spojení

Funkce QoS umožňující nastavení priority služeb, co zabezpečuje vysokou kvalitu

přenášených dat, např. při přenášení obrazových nebo zvukových dat.

Podpora šifrovaných sítí: 64/128 bit WEP, WPA/WPA2, WPA-PSK / WPA2-PSK (TKIP/A-

ES)

__ _ _

www.8level.eu

2.2.2 Konfigurace v provozním režimu AP:

Po kliknutí na ikonu AP se otevře konfigurační okno, kde můžete zadat základní konfigura-

ční parametry pro tento režim.

Zadejte provozní parametry pro přístupový bod (AP) bezdrátové sítě:

a) V poli SSID zadejte název vlastní sítě (implicitní název sítě je 8level-Net)

b) V poli Channel nastavte rádiový kanál pro přístupový bod (implicitně auto)

c) V poli Security mode vyberte typ zabezpečení (doporučováno WPA2 Personal)

d) V poli Key zadejte klíč pro zabezpečení bezdrátové sítě

Pak stiskněte tlačítko Save&Reboot, abyste potvrdili zadané nastavení. Zařízení se

restartuje – počkejte, až se zobrazí příslušná zpráva.

2.2.3 Konfigurace v provozním režimu Repeater:

Po kliknutí na ikonu Repeater se otevře konfigurační okno, kde můžete zadat základní

konfigurační parametry pro tento provozní režim.

Z bezdrátových sítí dostupných ve vaší oblasti vyberte bezdrátovou síť vašeho poskytova-

tele internetu (ISP), pomocí které se chcete připojovat k internetu. Stiskněte tlačítko

Select u vybrané sítě.

Zadejte vysílací parametry bezdrátové sítě:

a) V poli SSID zadejte název vlastní sítě (doporučujeme zachovat název sítě, jejíž rozsah

rozšiřujete, ale není to nutná podmínka)

b) V poli Key zadejte klíč zabezpečení bezdrátové sítě (musí být stejný jako v síti, jejíž

rozsah rozšiřujete)

Pak stiskněte tlačítko Save&Reboot, abyste potvrdili zadané nastavení. Zařízení se

restartuje – počkejte, až se zobrazí příslušná zpráva.

V poli Key zadejte klíč pro zabezpečení bezdrátové sítě umožňující připojení k uvedené síti

(dodané vaším poskytovatelem internetu).

Pak stiskněte tlačítko Save&Reboot, abyste potvrdili zadaná nastavení. Zařízení se

restartuje – počkejte, až se zobrazí příslušná zpráva.

UPOZORNĚNÍ: po dřívějším označení pole Wireless Expansion Enable zařízení umožní

vytvořit lokální bezdrátovou síť.

2.2.4 Konfigurace v provozním režimu Wireless ISP:

Po kliknutí na ikonu Wireless ISP se otevře konfigurační okno, kde můžete zadat základní

konfigurační parametry pro tento provozní režim.

Specifikace

Standard

IEEE 802.11n, IEEE 802.11g, IEEE 802.11b

Přenos dat

802.11n: až300Mbps

802.11g: až54Mbps

802.11b: až11Mbps

Frekvence

2.4-2.4835GHz

Výkon

<20dBm (max EIRP)

Citlivost přijímače

130M: -68dBm@10%

108M: -68dBm@10%

54M: -68dBm@10%

11M: -85dBm@8%

6M: -88dBm@10%

1M: -90dBm@8%

Šifrování 64/128 bit WEP, WPA/WPA2, WPA-PSK / WPA2-PSK (TKIP/AES)

Porty 1x WAN 10/100Mbps

1(2)x LAN 10/100Mbps

Pracovní režim Router, AP, WISP, REPEATER, AP CLIENT, BRIDGE

Anténa 2x

Rozhraní RJ-45

Napájení 100-240V - 0.2A 50/60HZ

Pracovní teplota

0˚C–40˚C (32˚F–104˚F)

Vlhkost pracovního prostředí

10%–90%

KURZE INSTALLATIONSANLEITUNG

Wireless Router xDSL 300Mbps

WRP-300

V 1.0_20140410

-1- -2-

-4--3- -5-

VERPACKUNGSINHALT:

- Wireless Router xDSL 300Mbps (WRP-300)

- Ethernet Kabel (RJ-45)

- Kurze Installationsanleitung

- CD

MINDESTANFORDERUNGEN:

- Breitbandmodem (xDSL / Cable) mit Ethernet Port (RJ-45)

- Drahtloser Adapter (Netzwerkkarte) oder Netzwerkkarte mit Ethernet Port (RJ-45) sowie

PC-Verbindungskabel

- Internet Explorer ® 5.0, Firefox ® 2.0 oder Safari ® 1.4 oder neuer

KAPITEL I (Anschluss des Gerätes)

ACHTUNG: Beim Anschluss und der Konfiguration des Routers soll ausschließlich die

verdrahtete Verbindung mithilfe des Ethernet Kabels (RJ-45) verwendet werden.

1) Schalten Sie alle Netzwerkgeräte (Router, Modem, PC) ab.

2) Schließen Sie das Ethernet Kabel (RJ-45) an den LAN Port im Modem und an den WAN

Port im Router an.

3) Schließen Sie das Ethernet Kabel (RJ-45) an den LAN Port und den LAN

Port im PC an.

4) Schalten Sie alle Netzwerkgeräte (Router, Modem, PC) ein.

5) Anschließend prüfen Sie, ob der Status der LED-Leuchten im Router richtig ist.

Kennzeichnung von LED – Frontseite des Gerätes

KAPITEL II (Konfiguration der Internet-Parameter)

Einzelne Installationsschritte sind sehr ähnlich den Installationsvorgängen von Betriebssys-

temen 2000/XP/Vista/7/8. Der Installationsprozess wurde am Beispiel von Windows 7

erläutert.

Vorbereitung des Rechners zur Routerkonfiguration:

1) Im Menü von Windows Start > Systemsteuerung > Netzwerk- und Freigabecenter

wählen

2) Die Option ‘Einstellungen der Netzwerkarte ändern’ wählen und mit der rechten

Maustaste das Symbol der lokalen Verbindung anklicken und Eigenschaften wählen

3) Internetprotokoll (TCP/IPv4) doppelklicken

4) Die Option ‘IP-Adresse automatisch beziehen’ und ‘DNS automatisch beziehen’ wählen

und Schaltfläche OK klicken

5) Schaltfläche OK klicken

6) Nach der Konfiguration der Einstellungen zum automatischen Beziehen von IP-Adresse

und DNS ist das Einloggen auf die Webseiteschnittstelle des Gerätes erforderlich.

2.1 Einloggen auf die Webseiteschnittstelle des Routers:

Werkseinstellungen:

IP: 192.168.1.254

Username: admin

Password: admin

1) Browser aufrufen und die IP-Adresse des Routers eingeben: 192.168.1.254 (Defaulta-

dresse), anschließend Eingabetaste drücken

LAN WAN WPS WLAN POWER

LAN – Statusanzeige LAN

WAN – Statusanzeige WAN

WPS – Statusanzeige WPS

WLAN – Statusanzeige für drahtloses Netzwerk (WLAN)

POWER – Statusanzeige für Stromversorgung

2) Im Dialogfenster den Benutzernamen (Username) ‘admin’ und Passwort (Password)

‘admin’ eingeben und anschließend die Schaltfläche SUBMIT klicken.

2.2 Konfiguration der Internetverbindung über die Webseiteschnittstelle:

Das Gerät verfügt über 4 Betriebsmodi (Router / AP / Repeater / Wireless ISP).

Nachfolgend wird die Grundkonfiguration vom jeden Betriebsmodus erläutert.

2.2.1 Konfiguration im Betriebsmodus Router:

Nach dem Klicken des Symbols Router erscheint ein Konfigurationsfenster, in dem man die

Grundparameter für den Routerbetrieb eingeben kann.

Verbindungsart für WAN wählen

a) Wird die Option ‘dynamic IP’ gewählt, so wird die Adresse durch den Router

automatisch vom Internetprovider bezogen.

b) Wird die Option ‘PPPoE’ gewählt, so kann der Benutzer das Login sowie das Passwort,

die vom Internetprovider vergeben wurden, eingeben.

Danach sind die Einstellungen vom drahtlosen Netzwerk vorzunehmen:

a) Im Feld ‘SSID’ die Bezeichnung des eigenen Netzes eingeben (werkseitig 8level-Net)

b) Im Feld ‘Channel’ den Funkkanal für den Zugangspunkt (Access Point) wählen (werkse-

itig auto)

c) Im Feld ‘Security mode’ die Art des Sicherheitsstandards wählen (empfohlen WPA2

Personal)

d) im Feld ‘Key’ den Sicherheitsschlüssel für WLAN eingeben

Anschließend die Taste Save&Reboot drücken, um die vorgenommenen Einstellungen

abzuspeichern. Das Gerät wird neu starten. Bitte warten, bis eine entsprechende Meldung

erscheint.

WICHTIG: Die meisten Verbindungen nutzen die dynamischen IP (DHCP), so dass das

Gerät werksseitig auf diese Betriebsart eingestellt ist. Um die Konfiguration des Geräts in

diesem Betriebsmodus fortzuführen, ist das Symbol Router anzuklicken.

URHEBERRECHTE UND MARKENZEICHEN

Wir behalten uns das Recht vor, die Produktspezifikation zu verändern, ohne dass eine

Benachrichtigung gesendet wird. Das Markenzeichen ist ein registriertes

Zeichen der Marke 8level. Kein Teil dieser Anleitung darf ohne Genehmigung von 8level

NEXT LEVEL IN NETWORKING vervielfältigt, übersetzt und verarbeitet werden. Alle Rechte

CE-KONFORMITÄTSERKLÄRUNG

Entspricht das Gerät den folgenden Anforderungen:

R&TTE-Richtlinie 1999/5/EG

EMV-Richtlinie 2004/108/EG

Richtlinie LVD 2006/95/EC

SICHERHEITSHINWEISE

Das Gerät nicht in der Nähe von Wasser nutzen. Nutzung des Gerätes bei Gewitter

vermeiden. Keine schweren Gegenstände auf das Gehäuse stellen.

ENTSORGUNGSHINWEISE

Die Kennzeichnung dieses Gerätes in Form eines gestrichenen Behälters

informiert, dass die Entsorgung von Altgeräten mit anderen Abfällen (unter

Geldstrafe) verboten ist. Detaillierte Informationen über die Entsorgung des

Produktes sind beim Stadt- oder Gemeindeamt, im Abfallentsorgungsbetrieb

sowie dort, wo das Gerät gekauft wurde, verfügbar. Die Abgabe von Geräten

an Wiederverwertungsstellen trägt zur Vermeidung des Einflusses von Schadstoffen auf die

Umwelt und menschliche Gesundheit bei. In diesem Bereich spielt jeder Haushalt eine

bedeutende Rolle.

-11--10--9-

-8--7--6-

KAPITEL III (Eigenschaften und Spezifikation)

Kompatibel mit dem Standard IEEE802.11 b/g/n

Datenübertragungsrate bis zu 300Mbps

Die WPS-Taste ermöglicht eine einfache Herstellung der verschlüsselten Verbindung

QoS-Funktion, die die Einstellung der Priorität für Dienste ermöglicht – dies bietet eine

hochqualitative Datenübertragung, z.B. bei Bild- und Tonübertragung

Verschlüsselung des Netzwerks: 64/128 bit WEP, WPA/WPA2, WPA-PSK / WPA2-PSK

(TKIP/AES)

__ _ _

www.8level.eu

2.2.2 Konfiguration im Betriebsmodus AP:

Nach dem Klicken des Symbols AP erscheint ein Konfigurationsfenster, in dem man die

Grundparameter für den Routerbetrieb eingeben kann.

Die Betriebsparameter für den Zugangspunkt (Access Point) vom drahtlosen Netzwerk

eingeben

a) Im Feld ‘SSID’ die Bezeichnung des eigenen Netzes eingeben (werkseitig 8level-Net)

b) Im Feld ‘Channel’ den Funkkanal für den Zugangspunkt (Access Point) wählen (werkse-

itig auto)

c) Im Feld ‘Security mode’ die Art des Sicherheitsstandards wählen (empfohlen WPA2

Personal)

d) im Feld ‘Key’ den Sicherheitsschlüssel für WLAN eingeben

Anschließend die Taste Save&Reboot drücken, um die vorgenommenen Einstellungen

abzuspeichern. Das Gerät wird neu starten. Bitte warten, bis eine entsprechende Meldung

erscheint.

2.2.3 Konfiguration im Betriebsmodus Repeater:

Nach dem Klicken des Symbols Repeater erscheint ein Konfigurationsfenster, in dem man

die Grundparameter für den Repeaterbetrieb eingeben kann.

Aus zugänglichen drahtlosen Netzwerken das Netz von Ihrem Provider (IPS) wählen, mit

der die Internetverbindung aufgebaut werden soll. Die Taste ‘Select’ bei ausgewähltem

Netz drücken.

Die Betriebsparameter für die Verstärkung des drahtlosen Netzwerks wählen:

a) Im Feld ‘SSID’ die Bezeichnung des eigenen Netzes eingeben (es wird empfohlen, den

Namen des Netzes zu behalten, das verstärkt werden soll, es ist jedoch nicht erforderlich)

b) Im Feld ‘Key’ den Sicherheitsschlüssel für WLAN eingeben (es muss derselbe Sicherhe-

itsschlüssel wie für das zu verstärkende Netz sein)

Anschließend die Taste Save&Reboot drücken, um die vorgenommenen Einstellungen

abzuspeichern. Das Gerät wird neu starten. Bitte warten, bis eine entsprechende Meldung

erscheint.

Im Feld ‘Key’ den Sicherheitsschlüssel für WLAN eingeben, der den Anschluss an das

gewählte Netz ermöglicht (vergeben von Ihrem Internetprovider).

Anschließend die Taste Save&Reboot drücken, um die vorgenommenen Einstellungen

abzuspeichern. Das Gerät wird neu starten. Bitte warten, bis eine entsprechende Meldung

erscheint.

WICHTIG: Wird vorher das Feld ‘Wireless Expansion Enable’ gewählt, so ermöglicht das

Gerät ein lokales drahtloses Netzwerk aufzubauen.

2.2.4 Konfiguration im Betriebsmodus Wireless ISP:

Nach dem Klicken des Symbols Wireless ISP erscheint ein Konfigurationsfenster, in dem

man die Grundparameter für den Repeaterbetrieb eingeben kann.

Spezifikation

Standard IEEE 802.11n, IEEE 802.11g, IEEE 802.11b

Datentransfer

802.11n: bis zu 300Mbps

802.11g: bis zu 54Mbps

802.11b: bis zu 11Mbps

Frequenz 2.4-2.4835GHz

Leistung <20dBm (max EIRP)

Empfindlichkeit des

Empfängers

130M: -68dBm@10%

108M: -68dBm@10%

54M: -68dBm@10%

11M: -85dBm@8%

6M: -88dBm@10%

1M: -90dBm@8%

Verschlüsselung

64/128 bit WEP, WPA/WPA2, WPA-PSK / WPA2-PSK (TKIP/AES)

Ports

1x WAN 10/100Mbps

1(2)x LAN 10/100Mbps

Betriebsart

Router, AP, Repeater, WISP, Client, Bridge

Antenne 2x

Anschluss RJ-45

Stromversorgung 100-240V - 0.2A 50/60HZ

Betriebstemperatur 0˚C–40˚C (32˚F–104˚F)

Betriebsfeuchtigkeit 10%–90%

GYORS HASZNÁLATI ÚTMUTATÓ

Wireless Router 300Mbps

WRP-300

V 1.0_20140410

-1- -2-

-4--3- -5-

CSOMAG TARTALMA:

- Vezeték nélküli hálózati kártya USB 300Mbps (WRP-300)

- Gyors használati útmutató

- RJ-45 Kábel

- CD Lemez

MINIMUM KÖVETELMÉNYEK:

- A szélessávú modem (xDSL / kábel), egy Ethernet port (RJ-45)

- Wi-Fi adapter (NIC) vagy hálózati adapter egy Ethernet port (RJ-45)

és a kábelt csatlakoztatni a számítógéphez

- Internet Explorer ® 5.0, Firefox ® 2.0 vagy Safari ® 1.4 vagy újabb

I FEJEZET (készülékcsatlakozási)

FIGYELEM: Ha csatlakoztatása és konfigurálása a router, hogy csak vezetékes hálózati

kapcsolat Ethernet kábellel (RJ-45).

1) Kapcsolja ki az összes hálózati eszköz (router, modem, számítógép).

2) Csatlakoztassa az Ethernet (RJ-45) a LAN-port a modem és a WAN port a routeren.

3) Csatlakoztassa az Ethernet (RJ-45) a LAN port és a LAN-port a számítógépen.

4) Csatlakoztassa a router WRP-300 az elektromos hálózathoz.

5) Kapcsolja ki a másik hálózati eszközök (modem, számítógép).

6) Ezután ellenőrizze az állapotjelző LED a router helyes.

Diódák jelölése – készülék előlapja

II FEJEZET (Konfiguráció)

A telepítés egyes lépései nagyon hasonlítanak egymásra a Windows 2000/XP/Vista/7/8

operációs rendszereiben. A telepítési folyamat a Windows 7 rendszer példáján kerül

bemutatásra.

A számítógép előkészítése a router konfigurálására:

1) A Windows rendszer menüjében válaszd a Start > Vezérlőpult > Hálózati és megosztási

központ opciót.

2) Ezután válaszd a hálózati kártya beállítások módosítását és kattints az egér jobb

gombjával a Helyi kapcsolatok ikonra, majd válaszd a Tulajdonságok opciót.

3) Kattints kétszer az Internetes protokollra (TCP/IPv4).

4) Jelöld be az IP cím automatikus kérése és a DNS szervercím automatikus kérése opciót,

majd nyomd meg az OK gombot.

5) Nyomd meg az OK gombot.

6) Az IP cím automatikus kérése és a DNS szervercím automatikus kérése beállítások

konfigurálása után be kell jelentkezni a készülék konfigurálási oldalára.

2.1 Bejelentkezés a router WWW (HTML) interfészére:

Alapértelmezett beállítások:

IP cím: 192.168.1.254

Username: admin

Password: admin

1) Nyisd meg az internetes böngészőt és írd be a címmezőbe a router IP címét:

192.168.1.254 (alapértelmezett cím), majd nyomd meg az Enter-t a billentyűzeten.

LAN WAN WPS WLAN POWER

LAN – az interfész aktivitását jelzi (LAN)

WAN - az interfész aktivitását jelzi (WAN)

WPS – a WPS mechanizmus aktivitását jelzi

WLAN – a vezeték nélküli hálózat interfésze aktivitását jelzi

POWER – tápellátást jelzi

2) Vezesd be a párbeszédablakban a felhasználói nevet (Username): admin és a jelszót

(Password): admin és nyomd meg a SUBMIT gombot.

2.2 Internet kapcsolat konfigurálása a WWW (HTML) interfész segítségével:

A készülék négy különböző módban üzemel (Router / AP / Repeater / Wireless ISP). Az

útmutató további részében az egyes munkamódok alapkonfigurációi kerülnek bemuta-

tásra.

2.2.1 Konfiguráció Router munkamódban:

A router ikonra kattintva megjelenik a konfigurációs ablak, ahol bevezethetjük az adott

munkamód alap konfigurációs paramétereit.

Válaszd ki a WAN port csatlakozási módját

a) Ha a dinamikus IP címet választod, a router automatikusan kikéri a címet az internet

szolgáltatójától.

b) Ha a PPPoE választod, bevezetheted az internet szolgáltatótól kapott logint és a

jelszót.

A következő lépésben beállítjuk a vezeték nélküli hálózat hozzáférési paramétereit:

a) A SSID mezőben vezesd be a saját hálózatod nevét (a hálózat alapértelmezett neve

8level-Net)

b) A Channel mezőben állítsd be a hozzáférési pont rádió csatornáját (alapértelmezett

auto)

c) A Security mode mezőben válaszd ki a védelem típusát (ajánlott WPA2 Personal)

d) A Key mezőben add meg a vezeték nélküli hálózat biztonsági kulcsát

Ezután nyomd meg a Save&Reboot gombot a megadott beállítások elmentéséhez. A

berendezés újraindul – várd meg a megfelelő értesítés megjelenését.

FIGYELEM: A csatlakozások többsége dinamikus IP (DHCP) csatlakozási módot alkalmaz,

ezért a router alapértelmezett beállításként ilyen módba lett beállítva. Ha szeretnéd ebben

a módban folytatni a konfigurációt, kattints a Router ikonra.

SZERZŐI JOGOK ÉS VÉDJEGYEK

Fenntartjuk magunknak a jogot, hogy a termék jellemzői az értesítés küldése nélkül

megváltozhatnak. A logó a 8level márka bejegyzett védjegye. A 8level NEXT

LEVEL IN NETWORKING engedélye nélkül a használati útmutató nem továbbítható,

2014 8level.

CE MEGFELELŐSÉGI NYILATKOZAT

Kijelentjük, hogy a készülék az EK-irányelvek minden műszaki követelményeit és minden a

termékre vonatkozó előírásait teljesíti:

Az R&TTE 1999/5/EC-irányelv

Az EMC 2004/108/EC-irányelv

Az LVD 2006/95/EC-irányelv

BIZTONSÁGI MEGJEGYZÉSEK

Ne használja ezt a terméket víz közelében. Ne használja a készüléket villámlással járó vihar

esetén. Ne helyezzen nehéz tárgyakat a készülékre.

AZ ÚJRAHASZNOSÍTÁSRA VONATKOZÓ MEGJEGYZÉSEK

Az elektromos és elektronikus berendezések jelölésére szolgáló ábra azt

jeleni, hogy az elektromos és elektronikus berendezések szelektív gyűjtése

nélkülözhetetlen, más nem veszélyes hulladékokkal együtt elhelyezése tilos

(bírsággal fenyeget). A termék újrahasznosítására vonatkozó további

információt a Város Polgármesteri Hivatalban, veszélyes hulladék

ártalmatlanításával foglalkozó üzemben szerezhető, vagy ott ahol vette az árut. A további

az újrahasznosítással foglalkozó vállalkozásoknak a használt eszközök átadása, a környeze-

tre és az emberi egészségre káros elemek rossz hatásait elkerülni segít, ebben az alapvető

szerepet minden háztartás játszik

-11--10--9-

-8--7--6-

III FEJEZET (Kiegészítők és műszaki leírások)

IEEE802.11 b/g/n standardoknak való megfelelés

Datátviteli sebesség akár 300Mbps

Támogatja a WPS (QSS) - automatikus konfiguráció

Két mód: Router, AP, WISP, REPEATER, AP CLIENT, BRIDGE

Hálózat titkosítási támogató: 64/128 bit WEP, WPA/WPA2, WPA-PSK / WPA2-PSK

(TKIP/AES)

__ _ _

www.8level.eu

2.2.2 Konfiguráció AP munkamódban:

Az AP ikonra kattintva megjelenik a konfigurációs ablak, ahol bevezethetjük az adott

munkamód alap konfigurációs paramétereit.

Add meg a vezeték nélküli hálózat hozzáférési pontjainak (AP) a munkaparamétereit:

a) A SSID mezőben vezesd be a saját hálózatod nevét (a hálózat alapértelmezett neve

8level-Net)

b) A Channel mezőben állítsd be a hozzáférési pont rádió csatornáját (alapértelmezett

auto)

c) A Security mode mezőben válaszd ki a védelem típusát (ajánlott WPA2 Personal)

d) A Key mezőben add meg a vezeték nélküli hálózat biztonsági kulcsát

Ezután nyomd meg a Save&Reboot gombot a megadott beállítások elmentéséhez. A

berendezés újraindul – várd meg a megfelelő értesítés megjelenését.

2.2.3 Konfiguráció Repeater munkamódban:

A Repeater ikonra kattintva megjelenik a konfigurációs ablak, ahol bevezethetjük az adott

munkamód alap konfigurációs paramétereit.

A nálad elérhető vezeték nélküli hálózatok közül válaszd ki az internet szolgáltatód vezeték

nélküli hálózatát (ISP), amellyel hozzáférést szeretnél az internethez. Nyomd meg a Select

gombot a kiválasztott hálózatnál.

Add meg a vezeték nélküli hálózat szórási paramétereit:

a) A SSID mezőben vezesd be a saját hálózatod nevét (ajánljuk megőrizni annak a

hálózatnak a nevét, amelyiknek megnöveljük a térerejét, de ez nem szükséges

követelmény)

b) A Key mezőben add meg a vezeték nélküli hálózat védelmi kulcsát (ugyanannak kell

lennie, mint a megnövelt térerejű hálózatnak)

Ezután nyomd meg a Save&Reboot gombot a megadott beállítások elmentéséhez. A

berendezés újraindul – várd meg a megfelelő értesítés megjelenését.

A Key mezőben vezesd be a vezeték nélküli hálózat biztonsági kulcsát, mellyel csatlakozni

tudsz a kiválasztott hálózatra (internet szolgáltatód által mellékelt).

Ezután nyomd meg a Save&Reboot gombot a megadott beállítások elmentéséhez. A

berendezés újraindul – várd meg a megfelelő értesítés megjelenését.

FIGYELEM: a Wireless Expansion Enable mező előzetes bejelölése után a berendezés

lehetővé teszi a helyi vezeték nélküli hálózat létrehozását.

2.2.4 Konfiguráció Wireless ISP munkamódban:

A Wireless ISP ikonra kattintva megjelenik a konfigurációs ablak, ahol bevezethetjük az

adott munkamód alap konfigurációs paramétereit.

SPECIFIKÁCIÓ

Standard

IEEE 802.11n, IEEE 802.11g, IEEE 802.11b

Adatátvitel

802.11n:

akár

300Mbps

802.11g:

akár

54Mbps

802.11b:

akár

11Mbps

rekvencia

2.4-2.4835GHz

Teljesítmény

<20dBm (max EIRP)

Vevőérzékenysége

130M: -68dBm@10%

108M: -68dBm@10%

54M: -68dBm@10%

11M: -85dBm@8%

6M: -88dBm@10%

1M: -90dBm@8%

Titkosítás

64/128 bit WEP, WPA/WPA2, WPA-PSK / WPA2-PSK (TKIP/AES)

Portok 1x WAN 10/100Mbps

1(2)x LAN 10/100Mbps

Mód Router, AP, WISP, REPEATER, AP CLIENT, BRIDGE

Antenna 2x

Csatlakozó RJ-45

Hatalom 100-240V - 0.2A 50/60HZ

Üzemi hőmérséklet

0˚C–40˚C (32˚F–104˚F)

Működési páratartalom

10%–90%

Tabla de contenidos

Idiomas:

Otros manuales de Enrutador inalámbrico de 8 Level

8 Level

8 Level AWRT-150 Manual de usuario

Manuales populares de Enrutador inalámbrico de otras marcas

Milesight

Milesight UG67 Manual de usuario

Airlogic

Airlogic AirSync Class 1 Manual del propietario

Samsung

Samsung WCH730B Manual de usuario

TELEFONICA

TELEFONICA USB Adapter Manual de usuario

NETGEAR

NETGEAR PowerLINE WiFi 1000 Series Manual de usuario

Askey

Askey RAC2V1K Manual de usuario

Alloy

Alloy WLF2454AP-S Manual de usuario

TP-Link

TP-Link TL-WR542G Manual de usuario

NETGEAR

NETGEAR WNR2000v4 Manual de usuario

Hama

Hama 53120 Manual de usuario

Intellinet

Intellinet 524582 Manual de usuario

Asus

Asus RT-N10P Manual de usuario

D-Link

D-Link DIR-506L Manual de usuario

Sapido

Sapido GR297n Manual de usuario

Asus

Asus DSL-N55U Manual de usuario

AMTC

AMTC WR7502 Manual de usuario

Compaq

Compaq CP-2W - iPAQ Connection Point Manual de usuario

SMC Networks

SMC Networks WBR14-N2 FICHE Manual de usuario
