3B SCIENTIFIC PHYSICS 1013373 Manual de usuario

3B SCIENTIFIC®PHYSICS

Stereo-Zoom-Mikroskop, 45x (115 V, 50/60 Hz) 1013373

Stereo-Zoom-Mikroskop, 45x (230 V, 50/60 Hz) 1013376

Bedienungsanleitung

08/13 ALF

1 Okular

2 Tubus

3 Feststellschraube für

Mikroskopkopf

4 Zoom-Objektiv

5 Präparateklemmen

6 Objektscheibe

7 Stativfuß

8 Drehschalter für Durchlicht

9 Drehschalter für Auflicht

10 Netzschalter (nicht sichtbar)

11 Auflichtgehäuse

12 Triebknopf für Fokussierung

13 Klemmschraube (nicht sichtbar)

14 Triebknopf für Zoom-Objektiv

15 Stativsäule

16 Stromversorgung Auflicht

1. Sicherheitshinweise

•Elektrischer Anschluss des Mikroskops darf

nur an geerdeten Steckdosen erfolgen.

Vorsicht! Die Lampe erhitzt sich während des

Gebrauchs. Verbrennungsgefahr!

•Während und nach Gebrauch des Mikro-

skops Lampe nicht berühren.

2. Beschreibung, technische Daten

Das Stereo-Zoom-Mikroskop ermöglicht 3-

dimensionale Betrachtung von Objekten in 7- bis

45-facher Vergrößerung.

Das Stereo-Mikroskop 1013373 ist für eine

Netzspannung von 115 V (±10 %) ausgelegt,

1013376 für 230 V (±10 %).

Stativ: Metallstativ, Stativsäule fest mit Fuß

verbunden. Scharfstellung über beidseitig am

Stativ angeordnete Triebknöpfe

Tubus: Stereokopf mit Schrägeinblick 45°, Au-

genabstand zwischen 54 mm und 75 mm ein-

stellbar, Kopf um 360° drehbar

Okulare: Weitfeld-Okularpaar WF 10x 20 mm,

Gummi-Augenmuscheln

Objektiv: Zoom-Objektiv 0,7x bis 4,5x

Vergrößerung: 7x bis 45x

Bildfelddurchmesser: 4,4 mm bis 28,6 mm

Arbeitsabstand: 100 mm

Maximale Objekthöhe: 80 mm

Objektscheibe: Fuß mit herausnehmbarer Ob-

jektscheibe (Kunststoff, schwarz/weiß und Glas)

95 mm Ø sowie 2 Präparateklemmen

Beleuchtung: Auflicht-, Durchlicht- und Mischlicht-

beleuchtung, regelbare Halogenlampe 12 V, 15 W

Netzanschluss: 1013373: 115 V, 50/60 Hz

1013376: 230 V, 50/60 Hz

Abmessungen: ca. 250 x 220 x 350 mm3

Masse: ca. 6 kg

3. Auspacken und Zusammenbau

Das Mikroskop wird in einem Karton aus Styro-

por geliefert.

•Nach Entfernen des Klebebands den Behäl-

ter vorsichtig öffnen. Dabei darauf achten,

dass nichts herausfällt.

•Um Kondensation auf den optischen Be-

standteilen zu vermeiden, das Mikroskop so

lange in der Verpackung belassen, bis es

die Raumtemperatur angenommen hat.

•Das Mikroskop mit beiden Händen (eine

Hand am Stativarm und eine am Fuß) ent-

nehmen und auf eine ebene Fläche stellen.

•Anschließend den Mikroskopkopf auf das

Stativ setzen, mit der Feststellschraube fixie-

ren und die Okulare in den Tubus einsetzen.

•Lampengehäuse für Auflicht in der Halterung

festschrauben und Stecker zur Stromversor-

gung in die Buchse auf der Stativsäule ste-

cken.

•Objektscheibe auf die Öffnung im Stativfuß

platzieren.

4. Bedienung

4.1 Allgemeine Hinweise

•Das Mikroskop auf einen ebenen Tisch stellen.

•Das zu betrachtende Objekt in die Mitte der

Objektscheibe platzieren und mit den

Klemmen festklemmen.

•Mikroskop ans Netz anschließen und Be-

leuchtung anschalten.

•Bei Verwendung von Durchlicht- oder Misch-

lichtbeleuchtung die schwarz/weiße Objekt-

scheibe durch die Glasplatte ersetzen.

•Mit dem Tubus Augenabstand einstellen, bis

nur ein Lichtkreis sichtbar ist.

•Mittels des Triebknopfs für Zoom-Objektiv

gewünschte Vergrößerung einstellen.

•Bildschärfe mittels der Triebknöpfe einstellen.

•Falls nötig Klemmschraube an der Stativsäule

lösen und durch Heben oder Senken der

kompletten Optik Grobeinstellung vornehmen.

•Nach Gebrauch sofort die Beleuchtung aus-

schalten.

•Das Mikroskop mit keinen Flüssigkeiten in

Kontakt kommen lassen.

•Das Mikroskop keinen mechanischen Belas-

tungen aussetzen.

•Optische Teile des Mikroskops nicht mit den

Fingern berühren.

•Bei Beschädigungen oder Fehlern das Mik-

roskop nicht selbst reparieren.

4.2 Lampenwechsel

4.2.1 Lampenwechsel

•Stromversorgung ausschalten, Netzstecker

ziehen und Mikroskop abkühlen lassen.

•Zum Wechseln der Lampe des Auflichts

seitliche Schraube lösen, Lampengehäuse

abnehmen und Stecker aus der Stativsäule

ziehen.

•Mit einem flachen Gegenstand (z.B.

Schraubenzieher) Lasche leicht (!) anheben

und Lampensockel aus dem gehäuse zie-

hen. (siehe Fig.1)

•Lampe herausnehmen und durch neue er-

setzen.

•Lampengehäuse wieder in der Halterung

festschrauben und mit der Stromversorgung

verbinden.

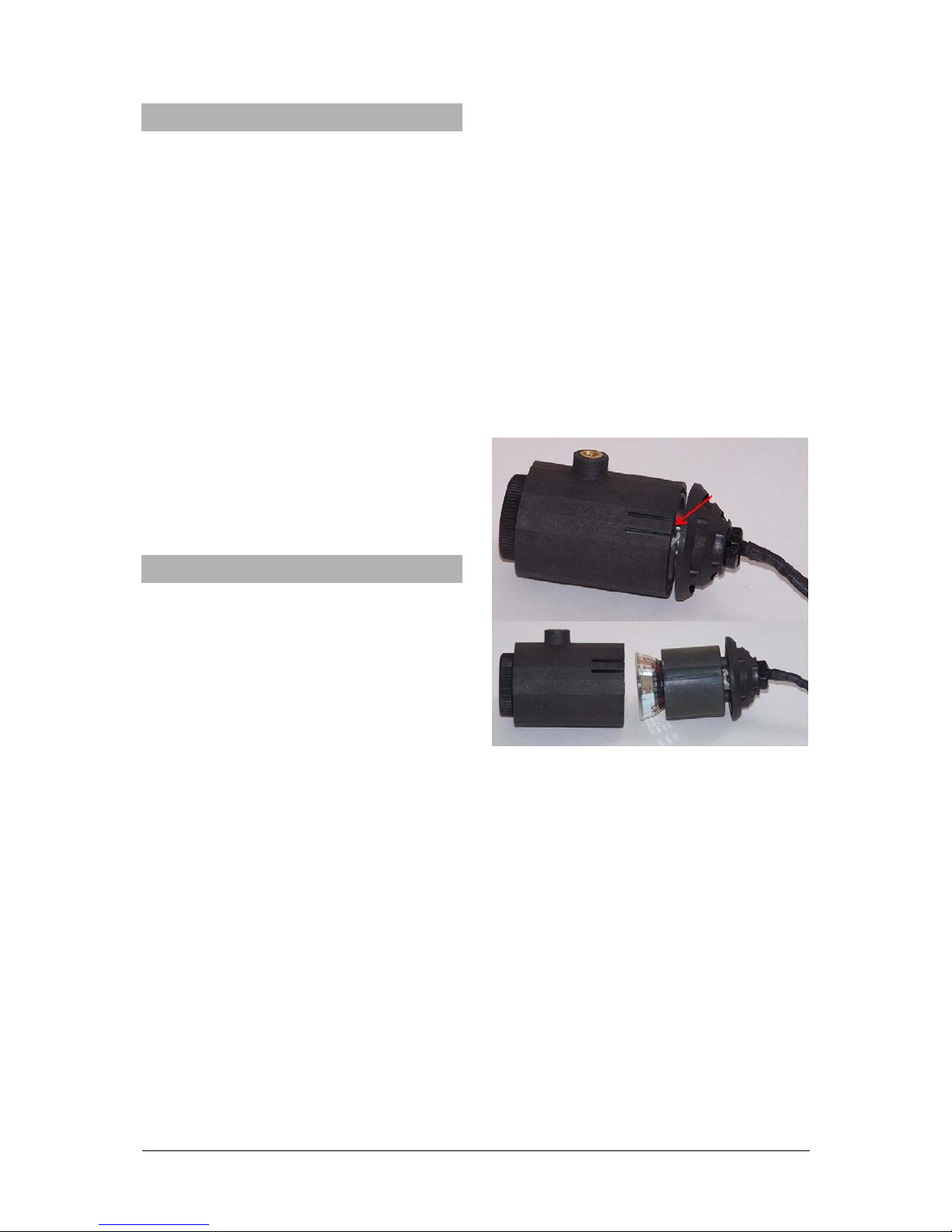

Fig. 1 Lampenwechsel des Auflichts

•Zum Wechseln der Lampe des Durchlichts

Objektscheibe entnehmen.

•Lampe herausnehmen und durch neue er-

setzen.

•Objektscheibe wieder auf die Öffnung setzen.

4.3 Sicherungswechsel

•Stromversorgung ausschalten und unbe-

dingt Netzstecker ziehen.

•Sicherungshalter an der Rückseite des Mik-

roskops mit einem flachen Gegenstand (z.B.

Schraubenzieher) herausschrauben.

•Sicherung ersetzen und Halter wieder ein-

schrauben.

3B Scientific GmbH • Rudorffweg 8 • 21031 Hamburg • Deutschland • www.3bscientific.com

Technische Änderungen vorbehalten

5. Aufbewahrung, Reinigung, Entsorgung

•Das Mikroskop an einem sauberen, trocke-

nen und staubfreien Platz aufbewahren.

•Bei Nicht-Benutzung das Mikroskop immer

mit der Staubschutzhülle abdecken.

•Das Mikroskop keinen Temperaturen unter

0°C und über 40°C sowie keiner relativen

Luftfeuchtigkeit über 85% aussetzen.

•Vor Pflege- und Wartungsarbeiten ist immer

der Netzstecker zu ziehen.

•Zur Reinigung des Mikroskops keine aggres-

siven Reiniger oder Lösungsmittel verwenden.

•Objektive und Okulare zum Reinigen nicht

auseinander nehmen.

•Bei starker Verschmutzung das Mikroskop

mit einem weichen Tuch und ein wenig

Ethanol reinigen.

•Die optischen Bestandteile mit einem wei-

chen Linsentuch reinigen.

•Die Verpackung ist bei den örtlichen Recyc-

lingstellen zu entsorgen.

•Sofern das Gerät selbs

verschrottet werden

soll, so gehört dieses

nicht in den normalen

Hausmüll. Es sind die

lokalen Vorschriften zu

Entsorgung von Elekt-

roschrott einzuhalten.

3B SCIENTIFIC®PHYSICS

Stereo-Zoom Microscope, 45x (115 V, 50/60 Hz) 1013373

Stereo-Zoom Microscope, 45x (230 V, 50/60 Hz) 1013376

Instruction Manual

08/13 ALF

1 Eyepiece

2 Tube

3 Head lock screw

4 Zoom objective

5 Specimen clips

6 Object plate

7 Base

8 Rotary switch for transmitted light

9 Rotary switch for top light

10 Mains switch (not visible)

11 Top light housing

12 Adjustment knob for focusing

13 Lock-screw (not visible)

14 Adjustment knob for zoom objective

15 Pillar

16 Power supply for top light

1. Safety notes

•For power supply use only electrical sockets

with ground contact.

Caution! The Stirling engine becomes hot during

use. Risk of burns!

•Do not touch the lamp during or immediately

after use.

2. Description, technical data

The stereo zoom microscope allows three-

dimensional viewing of objects in 7x to 45x

magnification.

The microscope 1013373 is for operation with a

mains voltage of 115 V (±10%), and the

1013376 unit is for operation with 230 V (±10%).

Stand: Metal stand, column firmly connected

with base, pinion knobs attached on both sides

of the stand for coarse and fine focusing

Tube: Binocular inclined 45°, interocular dis-

tance adjustable between 54 and 75 mm, head

rotatable by 360°

Eyepieces: Pair of wide field eyepieces WF 10x

20 mm, rubber eyepiece cups

Objectives: Zoom objective, 0.7x to 4.5x

Enlargement: 7x to 45x

Diameter of Image Field: 4.4 mm to 28.6 mm

Distance from Specimen: 100 mm

Maximum Height of Object: 80 mm

Object Plate: Base with detachable object

plates (plastic, black/white and glass) 95 mm

diam. and 2 specimen clips

Illumination: Top, transmitted and mixed light

illumination, adjustable 12 V, 15 W halogen

lamp

Power supply: 1013373: 115 V, 50/60 Hz

1013376: 230 V, 50/60 Hz

Dimensions: 250 x 220 x 350 mm³ approx.

Weight: 6kg approx.

3. Unpacking and assembly

The microscope is packed in a molded styro-

foam container.

•Take the container out of the carton remove

the tape and carefully lift the top half off the

container. Be careful not to let the optical

items (objectives and eyepieces) drop down.

•To avoid condensation on the optical compo-

nents, leave the microscope in the original pack-

ing to allow it to adjust to room temperature.

•Using both hands (one around the pillar and

one around the base), lift the microscope

from the container and put it on a stable desk.

•Put the head onto the top of the stand and

tighten the head-lock-screw. Insert the eye-

pieces into the tube.

•Screw the housing for the top light into its

holder and plug the power supply connector

into the socket on the stand pillar.

•Insert the object plate into the stage opening

in the base.

4. Operation

4.1 General information

•Set the microscope on a level table.

•Place the object to be observed in the center

of the object plate. Use the clips to fasten it

into place.

•Connect the mains cable to the net and turn

on the switch to get the object illuminated.

•When using transmitted- or mixed-light illu-

mination replace black and white plate with

the glass plate.

•Adjust the interpupillary distance between

the eyepieces by grasping the two prism-

housings with both hands and moving them

until one circle of light can be seen.

•Use the knob for the zoom objective to set

the required magnification.

•Focus the object by turning the side knobs.

•It might be necessary to loosen the lock-

screw and raise or lower the entire stereo

head-bracket until the outline of the object is

found in the field of view.

•Be sure to tighten the lock-screw to fix the

height of the stereo head on the pillar.

•Always turn off the light immediately after use.

•Be careful not to spill any liquids on the mi-

croscope.

•Do not mishandle or impose unnecessary

force on the microscope.

•Do not wipe the optics with your hands.

•Do not attempt to service the microscope yourself.

4.2 Changing the lamps

•Turn off the power switch, unplug the mains

plug and let the lamp cool down.

•In order to change the bulb for the top light,

undo the screw at the side, remove the lamp

housing and remove the plug from the stand

pillar.

•Use a flat tool (e.g. screwdriver) to gently (!)

lift the clip and pull the lap socket out of the

housing (see Fig.1).

•Replace the faulty bulb with a new one.

•Screw the lamp housing back into the holder

and connect the power supply again.

Fig. 1 Changing the bulb in the top light

•To change the lamp of bottom light remove

the cover from the base opening.

•Replace the defect the lamp by a new one.

•Remount the cover.

4.3 Changing the fuse

•Turn off the power switch and unplug the

mains plug.

•Unscrew the fuse holder on the back of the

stand base with a screwdriver.

•Replace the fuse and reinsert the holder in

its socket.

5. Storage, cleaning, disposal

•Keep the microscope in a clean, dry and

dust free place.

•When not in use always cover the micro-

scope with the dust cover.

•Do not expose it to temperatures below 0°C

and above 40°C and a max. relative humid-

ity of over 85%.

3B Scientific GmbH • Rudorffweg 8 • 21031 Hamburg • Germany • www.3bscientific.com

Subject to technical amendments

•Always unplug the mains plug before clean-

ing or maintenance.

•Do not clean the unit with volatile solvents or

abrasive cleaners.

•Do not disassemble objective or eyepieces

to attempt to clean them.

•Use a soft linen cloth and some ethanol to

clean the microscope.

•Use a soft lens tissue to clean the optics.

•The packaging should be disposed of at

local recycling points.

•Should you need to dis

pose of the equipment it-

self, never throw it awa

in normal domesti

waste. Local regulations

for the disposal of electri-

cal equipment will apply.

3B SCIENTIFIC®PHYSICS

Loupes à objectif zoom, 45x (115 V, 50/60 Hz) 1013373

Loupes à objectif zoom, 45x (230 V, 50/60 Hz) 1013376

Instructions d’utilisation

08/13 ALF

1 Oculaire

2 Tube

3 Vis de fixation de la tête du microscope

4 Objectif zoom

5 Valets de fixation

6 Plaque d’objet

7 Pied de potence

8 Commutateur rotatif pour l’éclairage

par transparence

9 Commutateur rotatif pour l’éclairage

par incidence

10 Interrupteur secteur (non visible)

11 Module d’éclairage par incidence

12 Bouton de mise au point

13 Vis de fixation (non visible)

14 Bouton de objectif zoom

15 Colonne de potence

16 Alimentation de l’éclairage incident

1. Consignes de sécurité

•Ne brancher le microscope qu’à des prises

de courant mises à la terre.

Prudence ! L’éclairage se réchauffe pendant

l’utilisation. Risques de brûlures!

•Pendant et après l’utilisation du microscope,

ne pas toucher la lampe.

2. Description, caractéristiques techniques

Le microscope stéréoscopique à objectif zoom

permet d’observer des objets en 3 dimensions

agrandis 7 à 45 fois.

Le microscope 1013373 est prévue pour une tension

secteur de 115 V (±10 %) et l'alimentation 1013376

pour une tension secteur de 230 V (±10 %).

Support : Support métallique, hauteur ajustable

sur colonne, mise au point par commande bila-

térale (crémaillère) de précision.

Tube : Observation binoculaire inclinée à 45°, écar-

tement interpupillaire réglable entre 54 et 75 mm,

tête orientable à 360°

Oculaire : Paire d’oculaires grand champ WF

10x 20 mm, œilletons en caoutchouc

Objectifs : Zoom continu réglable de 0,7x à 4,5x

Grossissement : 7x à 45x

Champ d’observation : 4,4 mm à 28,6 mm

Distance de travail : 100 mm

Epaisseur maximale des objets : 80 mm

Plaque d’objet : Disques plastique réversible

(noir/blanc) et verre, Ø 95 mm avec 2 valets de fixation

Éclairage : Éclairage par incidence, par transparence

ou mixte, ampoule halogène 12 V, 15 W, réglable

Branchement secteur : 1013373: 115 V, 50/60 Hz

1013376: 230 V, 50/60 Hz

Dimensions : env. 250 x 220 x 350 mm3

Masse : env. 6 kg

3. Déballage et assemblage

Le microscope est livré dans un carton en

polystyrène.

•Après avoir retiré le ruban adhésif, ouvrir le

carton avec précaution. Veiller à ce que les

parties optiques (objectifs et oculaires) ne

tombent pas.

•Pour éviter de la condensation sur les com-

posants optiques, laisser le microscope

dans l’emballage, jusqu’à ce qu’il ait la tem-

pérature ambiante.

•Retirer le microscope avec les deux mains

(une main au bras de la potence et l’autre au

pied), puis le poser sur une surface plane.

•Ensuite, placer la tête du microscope sur le

bras et l’arrêter avec la vis de fixation. In-

staller les oculaires dans le tube.

•Visser le boîtier de lampe de l’éclairage inci-

dent dans l’emplacement prévu et brancher

la fiche d’alimentation sur la douille en haut

de la colonne.

•Placer la plaque d’objet sur l’ouverture dans

le pied de la potence.

4. Commande

4.1 Remarques générales

•Poser le microscope sur une table plane.

•Placer l’objet d’étude au milieu de la table du

microscope et le fixer avec les valets de fixation.

•Brancher le câble secteur et allumer l’éclairage.

•En cas d’utilisation de lumière transmise ou

mixte, remplacer la plaque d’objet noir /

blanc par la plaque en verre.

•Avec le tube, régler l’écart des yeux, jusqu’à

ce qu’on ne voie plus qu’un cercle lumineux.

•Avec le bouton cranté de l’objectif zoom,

régler l’agrandissement souhaité.

•Ajuster la netteté de l’image avec les bou-

tons de réglage.

•Au besoin, desserrer la vis de fixation de la

colonne de la potence et procéder au régla-

ge rapide en montant ou en abaissant

l’optique complète.

•Après l’utilisation du microscope, éteindre

immédiatement l’éclairage.

•Le microscope ne doit jamais entrer en con-

tact avec des liquides.

•Ne jamais exposer le microscope à des

contraintes mécaniques.

•Ne pas toucher les parties optiques du mi-

croscope avec les doigts.

•En cas d’endommagement ou de défaut, ne

pas réparer soi-même le microscope.

4.2 Remplacement de lampe

•Couper l’alimentation électrique, retirer la fiche

secteur et laisser le microscope refroidir.

•Pour changer la lampe de l’éclairage inci-

dent, dévisser la vis latérale, retirer le boîtier

de lampe et débrancher l’alimentation sur la

colonne.

•À l’aide d’un objet à bout plat (par ex. un

tournevis), soulever la languette et retirer le

socle de lampe du boîtier (cf. Fig. 1).

•Retirer la lampe et la remplacer par une

neuve.

•Revisser le boîtier de lampe dans son sup-

port et le rebrancher sur l'alimentation.

Fig. 1 Remplacement de la lampe de l’éclairage

incident

•Pour remplacer la lampe pour l’éclairage

transmis, retirer la plaque d’objet.

•Retirer la lampe et la remplacer par une neuve.

•Remettre la plaque sur l’ouverture.

4.3 Remplacement de fusible

•Couper l’alimentation électrique et retirer

impérativement la fiche secteur.

•Dévisser le porte-fusible avec un objet plat

(par ex. tournevis).

•Remplacer le fusible et visser de nouveau le

portefusible.

5. Rangement, nettoyage, disposition

•Ranger le microscope à un endroit propre,

sec et exempt de poussière.

•Si le microscope n’est pas utilisé, le

recouvrir de la housse.

•Ne pas exposer le microscope à des

températures inférieures à 0°C et

Otros manuales para 1013373

Este manual sirve para los siguientes modelos

Tabla de contenidos

Idiomas:

Otros manuales de Microscopio de 3B SCIENTIFIC PHYSICS

3B SCIENTIFIC PHYSICS

3B SCIENTIFIC PHYSICS N110 1013151 Manual de usuario

3B SCIENTIFIC PHYSICS

3B SCIENTIFIC PHYSICS M 100 1005401 Manual de usuario

3B SCIENTIFIC PHYSICS

3B SCIENTIFIC PHYSICS 1005405 Manual de usuario

3B SCIENTIFIC PHYSICS

3B SCIENTIFIC PHYSICS 1013369 Manual de usuario

3B SCIENTIFIC PHYSICS

3B SCIENTIFIC PHYSICS 400 1003274 Manual de usuario

3B SCIENTIFIC PHYSICS

3B SCIENTIFIC PHYSICS 500 1013146 Manual de usuario

3B SCIENTIFIC PHYSICS

3B SCIENTIFIC PHYSICS 500 1013146 Manual de usuario

3B SCIENTIFIC PHYSICS

3B SCIENTIFIC PHYSICS 400 1003277 Manual de usuario

3B SCIENTIFIC PHYSICS

3B SCIENTIFIC PHYSICS 200 1003268 Manual de usuario

3B SCIENTIFIC PHYSICS

3B SCIENTIFIC PHYSICS BS-200 Manual de usuario

3B SCIENTIFIC PHYSICS

3B SCIENTIFIC PHYSICS 300 LED 1013366 Manual de usuario

3B SCIENTIFIC PHYSICS

3B SCIENTIFIC PHYSICS 1013377 Manual de usuario

3B SCIENTIFIC PHYSICS

3B SCIENTIFIC PHYSICS 115 V, 50/60 Hz Manual de usuario

3B SCIENTIFIC PHYSICS

3B SCIENTIFIC PHYSICS 1005434 Manual de usuario

3B SCIENTIFIC PHYSICS

3B SCIENTIFIC PHYSICS 1005442 Manual de usuario

3B SCIENTIFIC PHYSICS

3B SCIENTIFIC PHYSICS 400 1003276 Manual de usuario

3B SCIENTIFIC PHYSICS

3B SCIENTIFIC PHYSICS 100 Manual de usuario

3B SCIENTIFIC PHYSICS

3B SCIENTIFIC PHYSICS 300 1003271 Manual de usuario

3B SCIENTIFIC PHYSICS

3B SCIENTIFIC PHYSICS BS-200 Manual de usuario

3B SCIENTIFIC PHYSICS

3B SCIENTIFIC PHYSICS 500 1003278 Manual de usuario

3B SCIENTIFIC PHYSICS

3B SCIENTIFIC PHYSICS 1013370 Manual de usuario

3B SCIENTIFIC PHYSICS

3B SCIENTIFIC PHYSICS N180 1013150 Manual de usuario

3B SCIENTIFIC PHYSICS

3B SCIENTIFIC PHYSICS 1012403 Manual de usuario

3B SCIENTIFIC PHYSICS

3B SCIENTIFIC PHYSICS 1012404 Manual de usuario

Manuales populares de Microscopio de otras marcas

Thermo Scientific

Thermo Scientific Nicolet iN10 Guía

National

National DC3-163 Manual de usuario

KERN Optics

KERN Optics OPE-1 Manual de usuario

OPTIKA MICROSCOPES

OPTIKA MICROSCOPES B-150D Manual de usuario

Prior

Prior Lux POL Manual de usuario

Opitec

Opitec Smartscoop 115615 Manual de usuario

KERN

KERN OPO-1 Manual de usuario

Topcon

Topcon SP-1P Manual de usuario

Motic

Motic PA43 Manual de usuario

Leica

Leica DVM5000 Guía del usuario

MshOt

MshOt MZ62 Manual de usuario

KERN Optics

KERN Optics OZR-5 Manual de usuario

VWR

VWR VisiScope 384 Series Manual de usuario

Nikon

Nikon ECLIPSE E200 POL Manual de usuario

Leica

Leica DI C800 Manual

ThermoFisher Scientific

ThermoFisher Scientific Continuµm Manual de usuario

ThermoFisher Scientific

ThermoFisher Scientific Continuµm Manual de usuario

Olympus

Olympus SZ61 Manual de usuario
