Zycoo Ei Series Manual de usuario
Quick Installation Guide
Ei Series Safety Intercom
Ei-W05
Ei-A05
Ei-D05
Ei-V05
WAVE TO CALL
Ei Series
Safety Intercom
(Qty 1)
Power Adapter
(optional)
Waterproof Connector
(Qty 1)
KA4*25mm Screws
(Qty 4)
Warranty Card
(Qty 1)
M6*25mm
Plastic Anchors
(Qty 4)
Phoenix Connector 3-pin (Qty 1)
Phoenix Connector 2-pin (Qty 1)
Quick Installation Guide
(Qty 1)
Package List
English
1
2
Connect the power supply and network cable or PoE cable properly.
After the device is started, press and hold the press button for 5 seconds, release the but-
ton, and the device will broadcast the device’s IP address. (For the Ei-D05 model, you
need to press the second from the top button, the one closer to the speaker).
The device defaults to DHCP. If the DHCP failed and no IP address is obtained, the default
IP address is 192.168.1.101.
Insert the device's IP address in the browser to access the device’s web interface, and use
the default login credentials admin/admin to sign in.
3
Network Settings
Mechanical Installation
1
1
2
3
90 mm
60 mm
142mm
Use an electric drill to drill four mounting holes on the installed wall with 147 (H) x 85 (W)
spacing. Each hole should be able to fit the M6*25mm plastic anchor. The recommended
space size for embedded installation is 142mm (H) x 90mm (W) x 60mm (D).
Use a rubber hammer to drive the plastic anchors into the drilled holes.
Align the device with the four screw holes and use the provided KA4*25mm screws for
fixed installation.
Plug the PoE cable directly into the Ethernet interface of the device’s cable harness.
For outdoor use, it is recommended to use the provided waterproof connector for the
PoE cable. Pass the PoE cable through the waterproof connector, connect it to the
Ethernet interface of the cable harness, and tighten them together.
If you do not use PoE cable but regular network cable and power supply, you need to
plug the power cord into the Power interface of the device’s cable harness.
If you need to connect with any sensors, alarm lights, or other peripheral devices, you
need to connect the device with the provided J2 phoenix connector to the Dry Contact
Relay or DIN output interfaces of the device’s cable harness.
If you need to connect with an amplifier, connect it with the Audio-out connector.
1
2
3
4
5
6
7
Need to open the device’s rear case, press and hold the reset button on the intercom
mainboard for 5 seconds till you hear the voice prompts “Resetting factory defaults,
rebooting...” now release the reset button, and the SIP safety intercom will now reset.
2
Schematic diagram of wiring harness
Reset Facto Defaults
8
1
2
中文
连接好电源（或PoE）及网线。
设备启动完成后，长按拨号按键5秒以上，松开按键，设备进行IP播报（Ei-D05型号需要
长按靠近扬声器的按键），出厂默认DHCP，若未获取到地址，则默认登录IP地址为
192.168.1.101。
在浏览器地址栏输入设备IP地址，即可进入设备登录界面，设备缺省用户名密码均为
admin。
3
3
系统登录导向
安装方式
1
2
3
90 mm
60 mm
142mm
在安装的墙面或腔体上根据设备安装孔尺寸(147*85mm)，使用电钻钻4个孔，膨胀管规格
为M6*25mm。预留嵌入式安装的空间尺寸建议是142mm (H) x 90mm (W) x 60mm (D)。
使用塑料锤将膨胀管打进所钻的孔里面。
将设备面板上的4个螺钉孔位对准膨胀螺钉孔，使用所配备的KA4*25mm螺钉进行固定安
装。
将PoE网线直接插上到设备线束的网线接口上。
如在户外使用，建议使用配备的网线防水插头。将网线穿过防水插头再连接到线束的网线
接口上，合并拧紧。
如不使用PoE给设备供电，使用直流电源供电，则需要将电源线插上到设备线束的
Power接头。
如需要连接传感器、报警灯等类设备，需要将连接线接入到线束对应的J2连接器端子上。
如果需要连接功放，可将其连接到音频输出接口上。
1
2
3
4
5
6
7
需要打开设备内部，长按PCB板上按键5秒以上，听到语音提示后松开。设备进入恢复设置状
态，系统指示灯熄灭。恢复成功后，系统运行指示灯进入闪烁状态。
4
线束示意图
恢复出厂设置
8
Français
1
2
Connectez correctement l'alimentation et le câble réseau ou le câble PoE.
Une fois l'appareil démarré, appuyez et maintenez le bouton enfoncé pendant 5 secondes,
relâchez le bouton et l'appareil diffusera l'adresse IP de l'appareil. (Pour le modèle Ei-D05,
vous devez appuyer sur le deuxième bouton à partir du haut, celui le plus proche de
l'enceinte).
L'appareil utilise par défaut DHCP. Si le DHCP échoue et qu'aucune adresse IP n'est ob-
tenue, l'adresse IP par défaut est 192.168.1.101.
Insérez l'adresse IP de l'appareil dans le navigateur pour accéder à l'interface Web de
l'appareil et utilisez les identifiants de connexion par défaut admin/admin pour vous
connecter.
3
Paramètres réseau
Installation mécanique
5
1
2
3
90 mm
60 mm
142mm
Utilisez une perceuse électrique pour percer quatre trous de montage sur le mur installé
avec un espacement de 147 (H) x 85 (L). Chaque trou doit pouvoir s'adapter à l'ancre en
plastique M6 * 25 mm. La taille d'espace recommandée pour l'installation intégrée est
142mm (H) x 90mm (W) x 60mm (D).
Utilisez un marteau en caoutchouc pour enfoncer les chevilles en plastique dans les trous
percés.
Alignez l'appareil avec les quatre trous de vis et utilisez les vis KA4*25mm fournies pour
une installation fixe.
Branchez le câble PoE directement dans l'interface Ethernet du faisceau de câbles de
l'appareil.
Pour une utilisation en extérieur, il est recommandé d'utiliser le connecteur étanche fourni
pour le câble PoE. Passez le câble PoE à travers le connecteur étanche, connectez-le à
l'interface Ethernet du faisceau de câbles et serrez-les ensemble.
Si vous n'utilisez pas de câble PoE mais un câble réseau et une alimentation électrique
normaux, vous devez brancher le cordon d'alimentation sur l'interface d'alimentation du
faisceau de câbles de l'appareil.
Si vous avez besoin de vous connecter à des capteurs, des voyants d'alarme ou d'autres
périphériques, vous devez connecter l'appareil avec le connecteur phoenix J2 fourni aux in-
terfaces de sortie de relais de contact ou de niveau numérique du faisceau de câbles de
l'appareil.
Si vous devez vous connecter à un amplificateur, connectez-le avec le connecteur de sor-
tie audio.
1
2
3
4
5
6
7
8

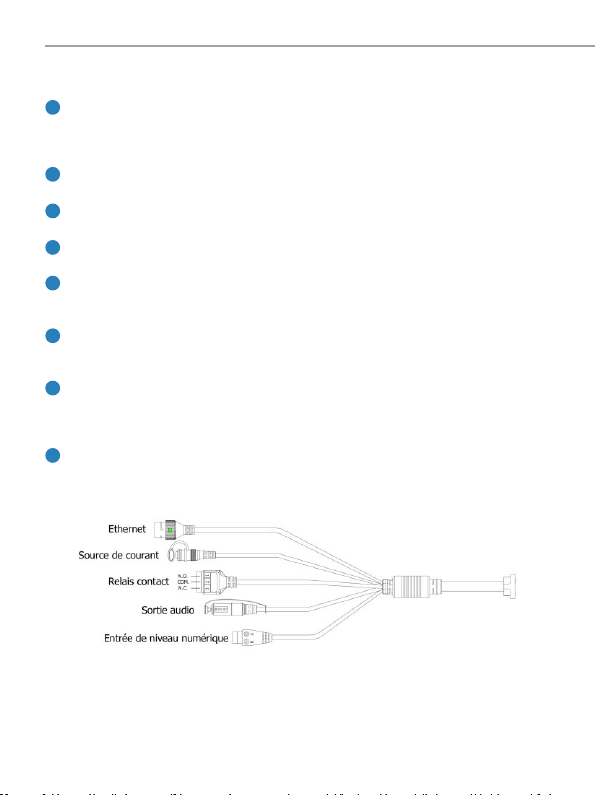

Schéma de principe du faisceau de câblage
6
Besoin d'ouvrir le boîtier arrière de l'appareil, appuyez et maintenez enfoncé le bouton de
réinitialisation sur la carte mère de l'interphone pendant 5 secondes jusqu'à ce que vous
entendiez les invites vocales "Réinitialisation des paramètres d'usine, redémarrage... main-
tenant relâchez le bouton de réinitialisation, et l'interphone de sécurité SIP va maintenant
réinitialiser.
Réinitialiser les paramètres d'usine
7
8
1
2
Collegare correttamente l'alimentatore e il cavo di rete o il cavo PoE.
Dopo aver avviato il dispositivo, tenere premuto il pulsante per 5 secondi, rilasciare il pul-
sante e il dispositivo trasmetterà l'indirizzo IP del dispositivo. (Per il modello Ei-D05, è ne-
cessario premere il secondo dal pulsante in alto, quello più vicino all'altoparlante). Il dispo-
sitivo predefinito è DHCP. Se il DHCP ha avuto esito negativo e non viene ottenuto alcun
indirizzo IP, l'indirizzo IP predefinito è 192.168.1.101.
Inserire l'indirizzo IP del dispositivo nel browser per accedere all'interfaccia Web del dispo-
sitivo e utilizzare le credenziali di accesso predefinite admin/admin per accedere.
3
Impostazioni di rete
Installazione meccanica
Lingua italiana
1
2
3
90 mm
60 mm
142mm
