ZOJE WR580 Manual de usuario

WR580 PRODUCT MANUAL

V1.0

Application

Model Code

Hardware Structure

Error Solution

Catalogue

Model WR580 WR580（110V）

Voltage AC 220V±20%

50/60HZ

AC 110V±20%

50/60HZ

MAX. speed (rpm ) 5000RPM

MAX. torque (N*m 1.1Nm@5000rpm

Rated power (W) 550W

Human-computer interface integrated control box

Needle bar led connector 4pin connector (DC5V/200mA)

Safety protection

Turn up switch、Overvoltage and undervoltage

protection、Overload protection、Blocking protection、Short

circuit protection、Needle pole short-circuit protection、Fault

diagnosis function

Specification

Serial

NO. Control model Corresponding

motor model Matching the head

1 WR580 Full automatic

integrated

80SF90-B5000-S02

ZJ9503 All in one

Automatic medium

materials Lockstitch

2 WR580(110V) Full automatic

integrated(110V)

3 WR580H

Full automatic

integrated heavy

material machine 80SF90-B3000-K01

ZJ9503ZJ9703All in

one Automatic heavy

materials Lockstitch

4 WR580H（110V）

Full automatic

integrated heavy

material machine（110V）

Matching models corresponding motor model

Composition of the product

Power outlet

Outlet for

pedal

Outlet for LED

fill needle

outlet

Interface definition

Motor outlet

Motor coder

outlet

WR 580 H110V

① ② ③ ④ ⑤ ⑥

①According to the corresponding head brand：WR---On behalf of sewing products series，the

corresponding customer Zoje series products(The brand: ZOJE, JOYEE, SINGER, NEUTRAL)

②Product platform No.:

1---Embroidery machine；

5 ----Single-axis platform；

6 ----1 Spindle+1 stepper；

7 ----1 Spindle+2 stepper；

8 ----1 Spindle+3 stepper;

9 ----1 Spindle+more than 3 stepper

Machine code - electric control box

③:The controller platform serial number；0~9、

A~Z

④:The controller platform serial number；0~9、

A~Z

⑤:H- Heavy material, blank is normal；

⑥:110V)=110V、blank is 220V；

Machine code - pedal

Pedal

PL - 3 02

① ② ③

①:PL----pedal；

②:1 ---- At present using the common pedal ，With

analog and digital signal；

2 ---- Vertical pedal；

3 ---- Pure analog signal pedal；

③:Serial NO.

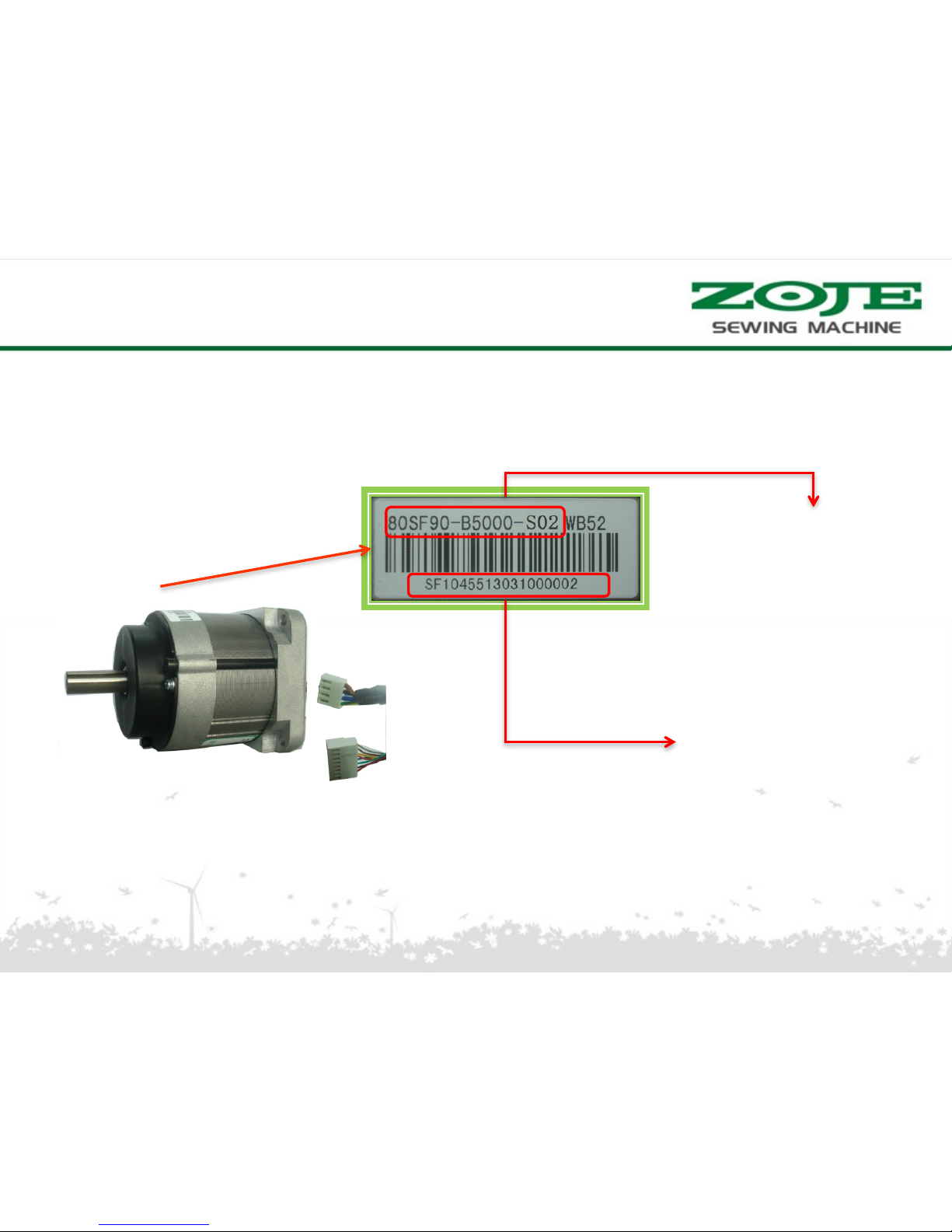

Model description - motor

Motor model

serial number

Circuit board coding instructions

S C 12 03 A6

① ② ③ ④⑤

①:Product category； S----behalf of sewing products PCB;；

②:PCB category；

For sewing products：

C ---- control panel;

E ---- encoder board;

H ---- HMI board;

D ---- driver board

P ---- Power Board

S ---- synchronizer board

F ---- pedal PCB

M ---- EMC board

K ---- key board

T ---- Test circuit boards

J ---- tooling board

③:Application Year: 09 ---- 2009

④:PCB board serial number: 01 to 99；

⑤:PCB version number: A0 ~ A9; AA ~ AZ

PCB production time

Control box code

PCB board

designer code
