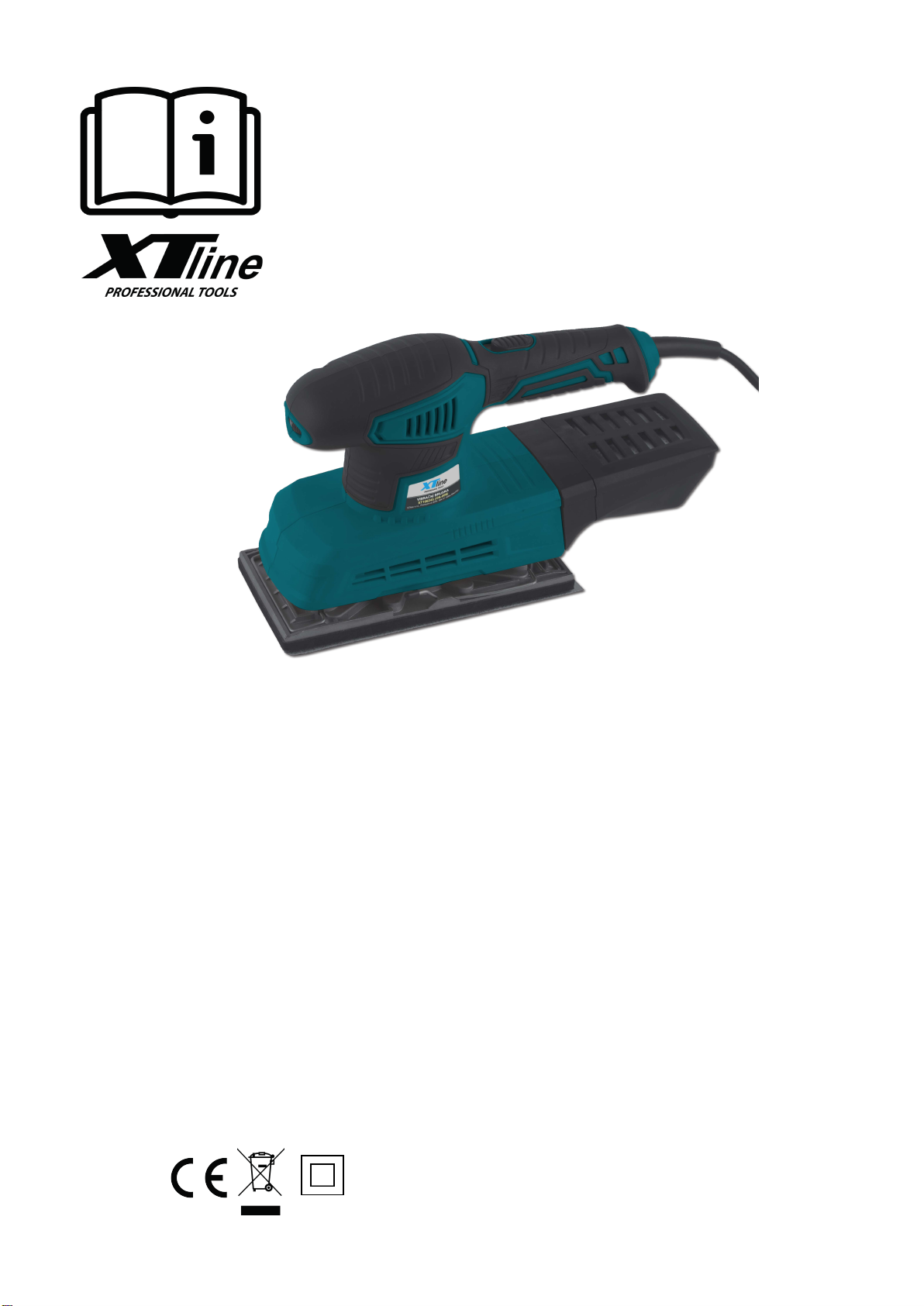

XTline XT106245 Manual de usuario
CZ
NÁVOD K POUŽITÍ
XT106245
VIBRAČNÍ BRUSKA
Model:
Napětí:
Příkon:
Otáčky:
Třída ochrany:
Hladina akustického tlaku (LpA):
Hladina akustického výkonu (LwA)
Vibrace:
Velikost desky:
Hmotnost:
OS‐006
230V/50Hz
240W
6000 ‐ 12000 ot/min
II
78 dB
89 dB
2,5m/s2
90x182 mm
1,5 kg
Tento elektrický stroj byl navržen v souladu s:
EU 2006/42/EU, 2009/127/EU, 2012/32/EU, 95/16/EC, EU 2014/35EU, EU 2014/30/EU, EU
2011/65/EU EN 60745, EN 55014, EN 61000
BEZPEČNOST OSOB
a)Při používání elektrického nářadí buďte pozorní, věnujte pozornost tomu, co právě děláte,
soustřeďte se a střízlivě uvažujte. Nepracujte s elektrickým nářadím, jste-li unaveni nebo jste-li
pod vlivem drog, alkoholu nebo léků. Chvilková nepozornost při používání elektrického nářadí
může vést k vážnému poranění osob.
b)Používejte ochranné pomůcky. Vždy používejte ochranu očí. Ochranné pomůcky jako např.
respirátor, bezpečnostní obuv s protiskluzovou úpravou, tvrdá pokrývka hlavy nebo ochrana
sluchu,používané v souladu s podmín-kami práce, snižují nebezpečí poranění osob.
ELEKTRICKÁ BEZPEČNOST
a) Vidlice pohyblivého přívodu elektrického nářadí musí odpovídat síťové zásuvce. Nikdy
jakýmkoliv způsobem neupravujte vidlici. S nářadím, které má ochranné spojení se zemí,nikdy
nepoužívejte žádné zásuvkové adaptéry. Vidlice, které nejsou znehodnoceny úpravami, a
odpovídající zásuvky omezí nebezpečí úrazu elektrickým proudem.
b) Vyvarujte se dotyku těla s uzemněnými předměty, jako např. potrubí, tělesa ústředního topení, sporáky a
chladničky. Nebezpečí úrazu elektrickým proudem je větší, je-li vaše tělo spojené se zemí.
c) Nevystavujte elektrické nářadí dešti, vlhku nebo mokru. Vnikne-li do elektrického nářadí voda, zvyšuje se
nebezpečí úrazu elektrickým proudem.
d) Nepoužívejte pohyblivý přívod k jiným účelům. Nikdy nenoste a netahejte elektrické nářadí za přívod ani
nevytrhávejte vidlici ze zásuvky tahem za přívod. Chraňte přívod před horkem, mastnotou. ostrými hranami a
pohybujícími se částmi. Poškozené nebo zamotané přívody zvyšují nebezpečí úrazu elektrickým proudem.
e) Je-li elektrické nářadí používané venku, používejte prodlužovací přívod vhodný pro venkovní použití.
Používání prodlužovacího přívodu pro venkovní použití omezuje nebezpeční úrazu elektrickým proudem.
c) Vyvarujte se neúmyslného spuštění. Ujistěte se, zda je spínač při zapojování vidlice do zásuvky vypnutý.
Přenášení nářadí s prstem na spínači nebo zapojování vidlice nářadí se zapnutým spínačem může být příčinou nehod.
d) Před zapnutím nářadí odstraňte všechny seřizovací nástroje nebo klíče. Seřizovací nástroj nebo klíč, který
ponecháte připevněn k otáčející se části elektrického nářadí, může být příčinou poranění osob.
e) Pracujte jen tam, kam bezpečně dosáhnete. Vždy udržujte stabilní postoj a rovnováhu. Budete tak lépe
ovládat elektrické nářadí v nepředvídaných situacích.
1. Přední přítlačná rukojeť
2. Spínač
3. Hlavní rukojeť
4. Přívodní kabel
5. Konektor pro připojení sběrného
boxu
6. Přítlačné svorky pro uchycení
brusného papíru
7. Brusná základna
8. Sběrný box
9. Ovládací páčka přítlačných
svorek
1234
5
6
7
9
8
c) Odpojujte nářadí vytažením vidlice ze síťové zásuvky před jakýmkoliv seřizováním, výměnou
příslušenství nebo před uložením nepoužívaného elektrického nářadí. Tato preventivní bezpečnostní opatření
omezují nebezpečí nahodilého spuštění elektrického nářadí.
d) Nepoužívané elektrické nářadí ukládejte mimo dosahu dětí a nedovolte osobám, které nebyly seznámeny
s elektrickým nářadím nebo s těmito pokyny, aby nářadí používaly. Elektrické nářadí je v rukou nezkušených
uživatelů nebezpečné.
e) Udržujte elektrické nářadí. Čistěte otvory pro sání vzduchu od prachu a nečistot. Je-li nářadí poškozeno,
před dalším
používáním zajistěte jeho opravu. Mnoho nehod je způsobeno nedostatečně udržovaným elektrickým nářadím.
f) Řezací nástroje udržujte ostré a čisté. Správně udržované a naostřené řezací nástroje s menší
pravděpodobností zachytí za materiál nebo se zablokují a práce s nimi se snáze kontroluje.
g) Elektrické nářadí, příslušenství, pracovní nástroje atd. používejte v souladu s těmito pokyny a takovým
způsobem,
jaký byl předepsán pro konkrétní elektrické nářadí, a to s ohledem na dané podmínky práce a druh prováděné
práce. Používání elektrického nářadí k provádění jiných činností, než pro jaké bylo určeno, může vést k
nebezpečným situacím.
SERVIS A ODPOVĚDNOST ZA VADY
Dne 1.1.2014 vstoupil v platnost zákon c. 89/2012 Sb. Firma Xt line s.r.o. v souladu s tímto
zákonem poskytuje na Vámi zakoupený výrobek odpovědnost za vady po dobu 24 měsíců (u
právnických osob 12 měsíců). Reklamace budou posouzeny naším reklamačním oddělením
(viz níže) a uznané bezplatně opraví servis firmy XT line s.r.o.
Místem pro uplatnění reklamace je prodejce, u kterého bylo zboží zakoupeno. Reklamace, včetně odstranění
vady, musí být vyřízena bez zbytečného odkladu, nejpozději do 30 dnu ode dne uplatnění reklamace, pokud se
prodávající s kupujícím nedohodnou na delší lhůtě. Kupující může uplatnit reklamaci osobně nebo zasláním
zboží k reklamaci přepravní službou na vlastní náklady, v bezpečném balení.
Zásilka musí obsahovat reklamovaný výrobek, prodejní dokumenty, podrobný popis závady a kontaktní údaje
(zpáteční adresa, telefon). Vady, které lze odstranit, budou opraveny v zákonné lhůtě 30 dnů (dobu lze po
vzájemné dohodě prodloužit). Po projevení skryté vady materiálu do 6 měsíců od data prodeje, která nelze
odstranit, bude výrobek vyměněn za nový (vady, které existovaly při převzetí zboží, nikoli vzniklé nesprávným
používáním nebo opotřebením). Na neodstranitelné vady a vady, které si je kupující schopen opravit sám lze po
vzájemné dohodě uplatnit přiměřenou slevu z kupní ceny. Nárok na reklamaci zaniká, jestliže:
- výrobek nebyl používán a udržován podle návodu k obsluze
- výrobek byl používán v jiných podmínkách nebo k jiným účelům, než ke kterým je určen nebo používáním
nevhodných nebo nekvalitních maziv apod.
- škody vzniklé působením vnějších mechanických, teplotních či chemických vlivů
- vady byli způsobeny nevhodným skladováním či manipulací s výrobkem
- výrobek byl použit nad rámec přípustného zatížení.
ZÁRUKA SE NEVZTAHUJE NA PŘÍSLUŠENSTVÍ
POUŽÍVÁNÍ A PÉČE O ELEKTRICKÉ NÁŘADÍ
a) Nepřetěžujte elektrické nářadí. Používejte správné nářadí, které je určené pro
prováděnou práci. Správné elektrické nářadí bude lépe a bezpečněji vykonávat práci, pro
kterou bylo konstruováno.
b) Nepoužívejte elektrické nářadí, které nelze zapnout a vypnout spínačem. Jakékoliv
elektrické nářadí, které nelze ovládat spínačem, je nebezpečné a musí být opraveno.
f) Oblékejte se vhodným způsobem. Nepoužívejte volné oděvy ani šperky. Dbejte, aby vaše vlasy, oděv a
rukavice byly dostatečně daleko od pohybujících se částí. Volné oděvy, šperky a dlouhé vlasy mohou být zachy-
ceny pohybujícími se částmi.
g) Jsou-li k dispozici prostředky pro připojení zařízení k odsávání a sběru prachu, zajistěte, aby taková
zařízení byla připojena a správně používána. Použití těchto zařízení může omezit nebezpečí způsobená vznikajícím
prachem
PŘÍPRAVA NA PRÁCI A SPUŠTĚNÍ
Vibrační bruska XTline je určena pro broušení dřeva a dřevěných materiálů, kovů a
zabroušení poškozených místo povrchové úpravy, např. barvy a laku, dále tmelů apod.
bez použití vody. Broušení je prováděno mikrojemnými vibracemi pravoúhlé brusné
základy kmitající o vysoké frekvenci, čímž je bruska velmi vhodná pro broušení v místech s pravým úhle,
např. v rozích podlah a k finálnímu zbroušení jemných defektů na površích před nanášením povrchové úpravy.
Bruska není určena k broušení sádrokartonu a stavebních materiálů.
Připevnění brusného papíru na základně brusky
‐ Pokud budete chtít používat odsávání prachu, což je ze zdravotních důvodů doporučeno,
Odsávání prachu se děje skrz tyto otvory.
‐ Na Brusku lze nainstalovat brusné papíry s různou velikostí zrna. Úběr broušeného materiálu zvolte papír s
větší velikostí zrna, pro zabroušení nerovností např. zabroušení místa oloupané barvy zvolte papír se střední
velikostí zrna a pro finální úpravu povrchu před nanášením povrchové úpravy např. lakovaní, zvolte jemnou
velikost zrna.
‐ Pro efektivní broušení používejte neopotřebované a nepoškozené brusné papíry. Brusné papíry použité pro
broušení kovu nepoužívejte pro broušení dřeva
1) Odjistěte ovládací páčky přítlačných svorek.
2) Brusný papír správné velikosti umístěte na brusnou základnu tak, aby pozice otvorů na brusném papíře
byla shodná s rozmístěním otvorů na brusné základně brusky.
3) Za přidržení brusného papíru k brusné základně, aby pozice otvorů v papíru a v základně zůstala
zachována, zasuňte jeden konec papíru pod přítlačnou svorku a ovládací páčku přítlačné svorky zpět zajistěte.
Tím dojde k pevnému uchycení brusného papíru.
4) Opačný konec brusného papíru zasuňte pod protilehlou přítlačnou svorku a před jejím zajištěním
brusný papír řádně vypněte.
Připojení sběrné nádoby
Při broušení vzniká prach jehož vdechování je zdraví škodlivé, zvláště prach z chemicky ošetřených materiálů,
proto při práci s bruskou používejte sběr prachu a vhodnou ochranu dýchacích cest
s třídou filtru alespoň P2. při práci zajistěte kvalitní odvětrávání prostoru. Prach z některých druhů dřeva, např.
z dubu a buku je považován za karcinogen. Azbest může být zpracováván pouze specialisty, protože jeho
prach je karcinogenní.
Zapnutí / vypnutí, způsob práce
Upozornění
Zamezte používaní přístroje dětmi, osobami se sníženou pohyblivostí, smyslovým vnímáním nebo mentálním
postižením nebo osobám s nedostatkem zkušenosti a znalostí nebo osobám neznalých těchto pokynů, aby
používaly toto nářadí. Děti si přístrojem nesmí hrát. Národními předpisy může být omezen věk obsluhy.
Při práci používejte ochranu zraku před letícími předměty, ochranu sluchu, dále ochranu dýchacích cest –
roušku s třidou alespoň P2, rukavice pro ochranu před mechanickými riziky a vibracemi, vhodný ochrannými
oděv a pracovní obuv. Informujte se v obchodech s pracovními ochrannými prostředky.
Pokud opracovávaný materiál (obrobek) není stabilní vlastní vahou, vždy jej zajistěte, aby byl stabilní, např.
uchycením svěrkami k pevnému podkladu.
Nestabilní obrobek může vést ke ztrátě kontroly nad přístrojem a k zranění obsluhy.
1) Před připojením brusky ke zdroji el. napětí zkontrolujte, zda napětí v zásuvce je v rozmezí 220‐240V
50Hz. Brusku je možné používat v tomto rozmezí napětí.
2) Vidlici přívodního kabelu zasuňte do zásuvky s výše uvedeným rozmezím napětí.
3) Brusku zapněte provozním spínačem, viz. Kapitola součásti a ovládací prvky.
Pokud během chodu přístroje bude patrný nestandardní zvuk, vibrace či chod, přistroj ihned vypněte, odpojte jej
od přívodu el. Proudu a zjistěte a odstraňte příčinu nestandartního chodu. Je‐li nestandardní chod zůsobem
závadou uvnitř, zajistěte jeho opravu
v autorizovaném servisu značky XTline.
4) Brusku uchopte za přední přítlačnou a zadní rukojeť a za mírného vyváženého přítlaku mezi obě rukojeti ji
pohybujte po obrušovaném materiálu kruhovými pohyby tam a zpět. Bruska funguje na principu mikrovibrací
základny brusky o vysoké frekvenci kmitů. Na brusku nevyvíjejte přílišný tlak, aby nedošlo ke spálení motoru
brusky. Příliš veliký přítlak nevede
k vyšší efektivitě broušení, urychluje opotřebení brusného papíru a brusky. Při práci dodržujte pravidelný režim
chodu a přestávek.
Vypnutí
Pro vypnutí uvolněte provozní spínač.
Doplňkové bezpečnostní pokyny pro práci s bruskou
Přistroj nepoužívejte k jinému účelu použiti, než ke kterému je určen. Přistroj neupravujte pro jiný účel.
Brusku vždy pevně držte za hlavní a přídavnou rukojeť, neboť je to nejbezpečnější způsob držení pro
minimalizaci rizik spojených se ztrátou kontroly nad přístrojem.
Před prací se ujistěte, že v opracovávaném materiálu nejsou ukryta rozvodná vedení elektřiny, vody, plynu apod.
Poškozením těchto vedení by mohlo dojít k úrazu a/nebo vzniku hmotných škod.
K vyhledávaní těchto vedení použijte vhodné detekční zařízení kovu a elektřiny. Umístění rozvodů porovnejte s
výkresovou dokumentací. Přistroj držte na izolovaných úchopových částech přístroje (rukojetích), jinak v
případě poškození vodiče po napětím, ať již vlastního napájecího kabelu, či skrytého el. Vedení může být životu
nebezpečné napětí přivedeno na kovové části přístroje a způsobit tak úraz obsluhy el. Proudem.
Napájecí kabel udržujte v dostatečné vzdálenosti od pracovního místa a dbejte na to, aby se kabel nedostal do
prostoru broušení.
Přístroj neodkládejte, dokud se zcela nezastaví pohyb brusné základy. Nikdy přistroj nepřenášejte, je‐li v chodu.
Přistroj vždy veďte k obrobku zapnutý.
Nestrkejte ruce do prostoru broušení.
Nedotýkejte se vibrující brusné desky.
Nechávat‐li brusku bez dozoru, přívodní kabel odpojte od zdroje el. proudu.
Zamezte hromadění prachu na pracovišti, prach se může vznítit.
Rozkres
Podle zák. č. 22/1997 Sb., § 13, ve znění změn vydaných ve sbírce zákonů.
ZAŘÍZENÍ (VÝROBEK) NÁZEV: VIBRAČNÍ BRUSKA
TYP: XT106245
PROVEDENÍ (JINÁ SPECIFIKACE): OS-006
EVIDENČNÍ - VÝROBNÍ ČÍSLO:
VÝROBCE
NÁZEV: XTline s.r.o.
ADRESA: Průmyslová 2054, 59401 Velké Meziříčí
IČ: 26246937
DIČ CZ: 26246937
prohlašuje výhradně na vlastní zodpovědnost, ţe níţe uvedené zařízení splňuje všechna příslušná ustanovení předmětných předpisů Evropského společenství:
EU 2006/42/EU - NV č. 176/2008 Sb., o technických požadavcích na strojní zařízení, ve znění NV č. 170/2011 Sb., NV č. 229/2012 Sb. a NV č.
320/2017 Sb.
EU 2014/35/EU - NV č. 118/2016 Sb., o harmonizaci právních předpisů členských států týkajících se dodávání elektrických zařízení určených
pro používání v určitých mezích napětí na trh
EU 2014/30/EU - NV č. 117/2016 Sb., o harmonizaci právních předpisů členských států týkajících se elektromagnetické kompatibility
EU 2015/863/EU - NV č. 481/2012 Sb., kterou se mění příloha II směrnice Evropského parlamentu a Rady EU 2011/65/EU , RoHS o omezení
používání některých nebezpečných látek v elektrických a elektronických zařízení a příslušným předpisům a normám, které z těchto nařízení
(směrnic) vyplývají.
POPIS FUNKCE
KONSTRUKCE A ELEKTRONIKA. ZAŘÍZENÍ SLOUŽÍ JAKO VIBRAČNÍ BRUSKA
Seznam pouţitých technických předpisů a harmonizovaných norem
ČSN EN ISO 12100; Bezpečnost strojních zařízení - Všeobecné zásady pro konstrukci - Posouzení rizika a snižování rizika; vydaná: 2011-06-01
ČSN EN ISO 14118; Bezpečnost strojních zařízení - Zamezení neočekávanému spuštění; vydaná: 2018-12-01
ČSN EN ISO 13857; Bezpečnost strojních zařízení - Bezpečné vzdálenosti k zamezení dosahu do nebezpečných prostor horními a dolními končetinami; vydaná: 2020-05-01
ČSN EN 1005-3+A1; Bezpečnost strojních zařízení - Fyzická výkonnost člověka - Část 3: Doporučené mezní síly pro obsluhu strojních zařízení; vydaná: 2009-04-01
ČSN EN ISO 13854; Bezpečnost strojních zařízení - Nejmenší mezery k zamezení stlačení částí lidského těla; vydaná: 2020-04-01
ČSN EN ISO 14120; Bezpečnost strojních zařízení - Ochranné kryty - Obecné požadavky pro konstrukci a výrobu pevných a pohyblivých ochranných krytů; vydaná: 2017-01-01
ČSN EN 55014-1 ed. 4; Elektromagnetická kompatibilita - Požadavky na spotřebiče pro domácnost, elektrické nářadí a podobné přístroje - Část 1: Emise; vydaná: 2017-10-01
ČSN EN 55014-2 ed. 2; Elektromagnetická kompatibilita - Požadavky na spotřebiče pro domácnost, elektrické nářadí a podobné přístroje - Část 2: Odolnost - Norma skupiny výrobků; vydaná: 2017-11-01
ČSN EN 62321-1; Stanovení některých látek v elektrotechnických výrobcích - Část 1: Úvod a přehled; vydaná: 2014-01-01
ČSN EN 50581; Technická dokumentace k posuzování elektrických a elektrotechnických výrobků z hlediska omezování nebezpečných látek; vydaná: 2013-06-01
ČSN EN 62841-1; Elektromechanické ruční nářadí, přenosné nářadí a žací a zahradní stroje - Bezpečnost - Část 1: Obecné požadavky; vydaná: 2016-05-01
ČSN EN 61000-3-2 ed. 4; Elektromagnetická kompatibilita (EMC) - Část 3-2: Meze - Meze pro emise proudu harmonických (zařízení se vstupním fázovým proudem <= 16 A); vydaná: 2015-03-01
ČSN EN IEC 61000-3-2 ed. 5; Elektromagnetická kompatibilita (EMC) - Část 3-2: Meze - Meze pro emise proudu harmonických (zařízení se vstupním fázovým proudem <= 16 A); vydaná: 2019-08-01
ČSN EN 61000-3-3 ed. 3; Elektromagnetická kompatibilita (EMC) - Část 3-3: Meze - Omezování změn napětí, kolísání napětí a flikru v rozvodných sítích nízkého napětí pro zařízení se jmenovitým fázovým proudem <= 16 A,
které není předmětem podmíněného připojení; vydaná: 2014-02-01
ČSN EN 62841-2-4; Elektromechanické ruční nářadí, přenosné nářadí a žací a zahradní stroje - Bezpečnost - Část 2-4: Zvláštní požadavky na ruční rovinné brusky a leštičky jiné než talířové; vydaná: 2015-04-01
Zvolený postup posuzování shody
Posouzení shody za stanovených podmínek. Zákon č. 22/1997 Sb., ve znění změn, § 12 odst. 3, písm. a)
Dle přílohy č. II k nařízení vlády č. 176/2008 Sb. bod A
Jméno, adresu a identifikační číslo notifikované osoby, která provedla ES přezkoušení typu a číslo certifikátu ES přezkoušení typu.
Na uvedené zařízení se nevztahuje povinné přezkoušení typu autorizovanou zkušebnou.
Osoba pověřená kompletací technické dokumentace dle přílohy č.VII k nařízení vlády č. 176/2008 Sb. bod A:
Ing. Petr Vrána, kancelář - 61400 Brno, Proškovo nám. 21
Údaje o totožnosti osoby oprávněné vypracovat prohlášení jménem výrobce nebo jeho oprávněného zástupce a její podpis.
místo: Velké Meziříčí Jméno: Funkce: Podpis:
datum: 2021-01-28 jednatel
Michal Duben
SK
NÁVOD K POUŽITIE
XT106245
VIBRAČNÁ BRÚSKA
Model:
Napatie:
Prikon:
Otáčky:
Trieda ochrany:
Hladina akustického tlaku (LpA):
Hladina akustického výkonu (LwA)
Vibracie:
Velkosť dosky:
Hmotnosť:
OS‐006
230V/50Hz
240W
6000 ‐ 12000 ot/min
II
78dB
89dB
2,5m/s2
90x182 mm
1,5 kg
BEZPEČNOSŤ OSÔB
a) Pri používaní elektrického náradia buďte pozorní, venujte pozornosť tomu, čo práve robíte,
sústreďte sa a triezvo uvažujte. Nepracujte s elektrickým náradím, ak ste unavení alebo ak ste pod
vplyvom drog, alkoholu alebo liekov. Chvíľková nepozornosť pri používaní elektrického náradia
môže viesť k vážnemu poraneniu osôb.
b) Používajte ochranné pomôcky. Vždy používajte ochranu očí. Ochranné pomôcky ako napr.
Respirátor, bezpečnostná obuv s protišmykovou úpravou, tvrdá pokrývka hlavy alebo ochrana
sluchu, používané v súlade s podmien-kami práce, znižujú nebezpečenstvo poranenia osôb.
c) Vyvarujte sa neúmyselného spustenia. Uistite sa, či je spínač pri zapájaní vidlice do zásuvky vypnutý.
Prenášanie náradia s prstom na vypínači alebo zapájanie vidlice náradia so zapnutým spínačom môže byť príčinou
nehôd.
d) Pred zapnutím náradia odstráňte všetky nastavovacie nástroje alebo kľúče. Nastavovacie nástroj alebo kľúč,
ktorý ponecháte pripevnený k otáčajúcej sa časti elektrického náradia, môže byť príčinou poranenia osôb.
ELEKTRICKÁ BEZPEČNOSŤ
idlica pohyblivého prívodu elektrického náradia musí zodpovedať sieťovej zásuvke. Nikdy
akýmkoľvek spôsobom neupravujte vidlicu. S náradím, ktoré má ochranné spojenie so zemou,
nikdy nepoužívajte žiadne zásuvkové adaptéry. Vidlice, ktoré nie sú znehodnotené úpravami, a
zodpovedajúce zásuvky obmedzia nebezpečenstvo úrazu elektrickým prúdom.
b) Vyvarujte sa dotyku tela s uzemnenými predmetmi, ako napr. potrubie, telesá ústredného kúrenia, sporáky
a chladničky. Nebezpečenstvo úrazu elektrickým prúdom je väčšie, ak je vaše telo spojené so zemou.
c) Nevystavujte elektrické náradie dažďu, vlhku alebo mokru. Ak vnikne do elektrického náradia voda,
zvyšuje sa nebezpečenstvo úrazu elektrickým prúdom.
d) Nepoužívajte pohyblivý prívod na iné účely. Nikdy nenoste a neťahajte elektrické náradie za prívod ani
nevytrhávajte vidlicu zo zásuvky ťahom za prívod. Chráňte prívod pred horúčavou, mastnotou. ostrými hranami a
pohyblivými časťami. Poškodené alebo zamotané prívody zvyšujú nebezpečenstvo úrazu elektrickým prúdom.
e) Ak je elektrické náradie používané vonku, používajte predlžovací prívod vhodný pre vonkajšie použitie.
Používanie predlžovacieho prívodu pre vonkajšie použitie obmedzuje nebezpeční úrazu elektrickým prúdom.
1234
5
6
7
9
8
1. Predná pritlačná rukovať
2. Spínač
3. Hlavní rukovať
4. Prívodný kábel
5. Konektor pre připojenie odsávania prachu
6. Prítlačné svorky pre uchytenie brusného
papiera
7. Brusná základňa
8. Sběrný box
9. Ovládacia páčka prítlačných svoriek
Este manual sirve para los siguientes modelos
1
Tabla de contenidos
Idiomas:
Otros manuales de Lijadora de XTline
XTline
XTline XT106310 Manual de usuario
XTline
XTline XT105306 Manual de usuario
XTline
XTline XT102755 Manual de usuario
XTline
XTline XT105300 Manual de usuario
XTline
XTline XT106235 Manual de usuario
XTline
XTline XT106310 Manual de usuario
XTline
XTline XT106322 Manual de usuario
XTline
XTline XT105307 Manual de usuario
XTline
XTline XT102740 Manual de usuario
XTline
XTline XT105340 Manual de usuario
