NÁVOD K POUŽITÍ
XT102735
AKU PŘÍMOČARÁ
PILA
Model LCJ777-1-T
Napětí 18 V
Otáčky 0-2700 ot/min
Regulace otáček ANO
Max. prořez
• dřevo 80 mm
• hliník 12 mm
• ocel 5 mm
Stupně předkmitu 3
Sklon řezu 0°-45°
Délka plátku 50-105 mm
Hladina akustického tlaku (LpA) 79,4 dB
Hladina akustického výkonu (LwA) 90,4 dB
Krytí IPX0
Hmotnost bez baterie 1,7 kg
ELEKTRICKÁ A AKUMULÁTOROVÁ BEZPEČNOST
1. Nevhazujte akumulátor/y do ohně. Články mohou explodovat. Informujte se na místních
úřadech o možné recyklaci akumulátorů.
2. Nepokoušejte se demontovat nebo ničit akumulátor/y. Uvolněný elektrolyt je žíravý a může
poleptat kůži nebo poranit oči. Při požití může být toxický!
3. Nenabíjejte akumulátory v dešti nebo ve vlhkých prostorech.
4. Nenabíjejte baterie venku.
5. Nemanipulujte s nabíječkou včetně její elektrické zástrčky a terminálů mokrýma rukama.
6. Vyhněte se nebezpečným prostředím. Nepoužívejte zařízení v mokrých nebo vlhkých
prostorech nebo v dešti. Voda, která vnikne do zařízení značně zvyšuje riziko úrazu
elektrickým proudem.
BEZPEČNOST OSOB
a) Při používání elektrického nářadí buďte pozorní, věnujte pozornost tomu, co právě děláte,
soustřeďte se a střízlivě uvažujte. Nepracujte s elektrickým nářadím, jste-li unaveni nebo jste-li
pod vlivem drog, alkoholu nebo léků. Chvilková nepozornost při používání elektrického nářadí
může vést k vážnému poranění osob.
b) Používejte ochranné pomůcky. Vždy používejte ochranu očí. Ochranné pomůcky jako např.
respirátor, bezpečnostní obuv s protiskluzovou úpravou, tvrdá pokrývka hlavy nebo ochrana
sluchu,používané v souladu s podmín-kami práce, snižují nebezpečí poranění osob.
c) Vyvarujte se neúmyslného spuštění. Ujistěte se, zda je spínač při zapojování vidlice do
zásuvky vypnutý. Přenášení nářadí s prstem na spínači nebo zapojování vidlice nářadí se
zapnutým spínačem může být příčinou nehod.
d) Před zapnutím nářadí odstraňte všechny seřizovací nástroje nebo klíče. Seřizovací nástroj
nebo klíč, který ponecháte připevněn k otáčející se části elektrického nářadí, může být příčinou
poranění osob.
e) Pracujte jen tam, kam bezpečně dosáhnete. Vždy udržujte stabilní postoj a rovnováhu.
Budete tak lépe ovládat elektrické nářadí v nepředvídaných situacích.
f) Oblékejte se vhodným způsobem. Nepoužívejte volné oděvy ani šperky. Dbejte, aby vaše
vlasy, oděv a rukavice byly dostatečně daleko od pohybujících se částí. Volné oděvy, šperky a
dlouhé vlasy mohou být zachy-ceny pohybujícími se částmi.
g) Jsou-li k dispozici prostředky pro připojení zařízení k odsávání a sběru prachu, zajistěte, aby
taková zařízení byla připojena a správně používána. Použití těchto zařízení může omezit
nebezpečí způsobená vznikajícím prachem
POUŽÍVÁNÍ A PÉČE O AKUMULÁTOROVÉ NÁŘADÍ
SERVIS A ODPOVĚDNOST ZA VADY
Dne 1.1.2014 vstoupil v platnost zákon c. 89/2012 Sb. Firma XTline s.r.o. v souladu s tímto
zákonem poskytuje na Vámi zakoupený výrobek odpovědnost za vady po dobu 24 měsíců (u
právnických osob 12 měsíců). Reklamace budou posouzeny naším reklamačním oddělením
(viz níže) a uznané bezplatně opraví servis firmy XTline s.r.o.
Místem pro uplatnění reklamace je prodejce, u kterého bylo zboží zakoupeno. Reklamace, včetně odstranění
vady, musí být vyřízena bez zbytečného odkladu, nejpozději do 30 dnu ode dne uplatnění reklamace, pokud se
prodávající s kupujícím nedohodnou na delší lhůtě. Kupující může uplatnit reklamaci osobně nebo zasláním
zboží k reklamaci přepravní službou na vlastní náklady, v bezpečném balení.
Zásilka musí obsahovat reklamovaný výrobek, prodejní dokumenty, podrobný popis závady a kontaktní údaje
(zpáteční adresa, telefon). Vady, které lze odstranit, budou opraveny v zákonné lhůtě 30 dnů (dobu lze po
vzájemné dohodě prodloužit). Po projevení skryté vady materiálu do 6 měsíců od data prodeje, která nelze
odstranit, bude výrobek vyměněn za nový (vady, které existovaly při převzetí zboží, nikoli vzniklé nesprávným
používáním nebo opotřebením). Na neodstranitelné vady a vady, které si je kupující schopen opravit sám lze po
vzájemné dohodě uplatnit přiměřenou slevu z kupní ceny. Nárok na reklamaci zaniká, jestliže:
- výrobek nebyl používán a udržován podle návodu k obsluze
- výrobek byl používán v jiných podmínkách nebo k jiným účelům, než ke kterým je určen nebo používáním
nevhodných nebo nekvalitních maziv apod.
- škody vzniklé působením vnějších mechanických, teplotních či chemických vlivů
- vady byli způsobeny nevhodným skladováním či manipulací s výrobkem
- výrobek byl použit nad rámec přípustného zatížení.
ZÁRUKA SE NEVZTAHUJE NA PŘÍSLUŠENSTVÍ
1) Používejte pouze nabíječku uvedenou výrobcem. Nabíječka, která je vhodná pro jeden
typ akumulátoru může znamenat riziko požáru při použití s jiným akumulátorem.
2) Používejte pouze zařízení s pro ně určenými akumulátory. Použití jakéhokoliv jiného
akumulátoru můžu znamenat riziko zranění či požáru.
3) Pokud je akumulátor v nečinnosti, udržujte jej v dostatečné vzdálenosti od jiných kovových předmětů, jako
jsou sponky, mince, klíče, hřebíky, vruty a dalších malých předmětů, které by mohly zapříčinit spojení jednoho
terminálu akumulátoru s druhým. Zkratování terminálů akumulátoru může způsobit popáleniny nebo požár.
4) Při nevhodné manipulaci může dojít k úniku kapaliny z akumulátoru. Vyhněte se kontaktu s touto tekutinou. V
případě, že ke kontaktu s touto tekutinou dojde, omyjte zasažené místo vodou. V případě, že dojde ke kontaktu s
očima, vyhledejte lékařskou pomoc. Tekutina, která unikne z akumulátoru může způsobit podráždění nebo
popáleniny.
5) Nepoužívejte poškozený nebo jinak upravený akumulátor. Poškozené nebo upravené akumulátory se mohou
chovat neočekávaným způsobem, což může mít za následek vznik požáru, výbuchu nebo zranění.
6) Nevystavujte akumulátor nebo zařízení samotné ohni a vysokým teplotám. Vystavení ohni nebo teplotám
přesahují 130°C může způsobit výbuch.
7) Dodržujte všechny pokyny týkající se nabíjení a nenabíjejte akumulátor mimo teplotní rozpětí stanovené tímto
návodem. Nesprávné nabíjení nebo nabíjení mimo stanovené rozpětí teplot může způsobit poškození akumulátoru a
zvyšovat riziko vzniku požáru.
Důležité bezpečnostní pokyny pro akumulátory
1) Před použitím akumulátoru si přečtěte všechny pokyny a věnujte pozornost výstražným symbolům na (1)
nabíječce, (2) akumulátoru a (3) výrobku, který akumulátor využívá.
2) Nepokoušejte se akumulátor demontovat.
3) V případě, že dojde k výraznému zkrácení operačního času akumulátoru, ihned jej odstavte. Může dojít
přehřátí akumulátoru a případnému popálení či dokonce výbuchu.
4) Pokud dojde ke kontaktu elektrolytu s vašima očima, vypláchněte je čistou vodou a ihned vyhledejte
lékařskou pomoc. Hrozí riziko ztráty zraku.
5) Vyvarujte se zkratování akumulátoru:
(1) Nedotýkejte se terminálů akumulátoru jakýmikoliv vodivými materiály.
(2) Vyhněte se skladování akumulátoru v jednom obalu spolu s dalšími kovovými předměty, jako
jsou hřebíky, mince apod.
(3) Nevystavujte akumulátor vodě nebo dešti. Zkratování akumulátoru může způsobit velký průtok
elektrického proudu, přehřátí a případné popáleniny a poškození zařízení.
6) Neskladujte zařízení a akumulátor na místech, kde může teplota přesahovat 50°C (122°F).
7) Nepokoušejte se spalovat akumulátory, a to anii v případě, že jsou značně poškozené či zcela
opotřebené. Akumulátor může při kontaktu s ohněm explodovat.
8) Vyvarujte se pádu akumulátoru na zem nebo jiného mechanického poškození.
9) Nepoužívejte poškozený akumulátor.
10) Lithium-iontové akumulátory jsou předmětem legislativy týkající se požadavků na zacházení s
potenciálně nebezpečnými produkty. Pro komerční přepravu třetími stranami nebo dopravními společnostmi
je třeba dodržovat speciální požadavky na balení a označení těchto produktů. V rámci přípravy na odeslání
tohoto typu zboží je nutné konzultovat detaily týkající se přepravy se specialistou na přepravu nebezpečného
materiálu.
Rovněž je třeba brát v úvahu případné další detaily v rámci nařízení jednotlivých států. Otevřené kontakty
zalepte páskou či chraňte jiným vhodným způsobem a zabalte akumulátor takovým způsobem, aby při
přepravě nemohlo dojít k jeho uvolnění a pohybu.
11) Při likvidaci akumulátoru jej odpojte od zařízení a odevzdejte jej na bezpečné místo. Dodržujte místní
pokyny pro nakládání s takovýmto typem odpadu.
12) Používejte pouze akumulátory specifikované výrobcem. Používání nekompatibilních akumulátorů může
způsobit vznik požáru, nadměrného přehřívání, výbuchu nebo úniku elektrolytu.
13) V případě, že zařízení není delší dobu používání, vyjměte akumulátor ze zařízení.
1) Nabijte akumulátor před tím, než dojde k jeho úplnému vybití. Pokud si povšimnete poklesu výkonu
zařízení, přerušte práci a nechte akumulátor dobít.
2) Nikdy nenabíjejte plně nabitý akumulátor. Přebíjení zkracuje životnost akumulátoru.
3) Nabíjejte akumulátor při pokojové teplotě v rozmezí 5°C – 45°C. Před nabíjením nechte horký
akumulátor po nezbytně dlouho dobu nejprve zchladnout.
4) V případě, že se akumulátor nechystáte používat po delší dobu (déle než 6 měsíců), nechte jej plně
dobít.
Tipy pro zachování maximální životnosti akumulátoru
UPOZORNĚNÍ: Před instalací nebo vyjmutím akumulátoru zařízení vždy nejprve vypněte.
UPOZORNĚNÍ: Při instalaci a vyjmutí držte zařízení a akumulátor pevně. Pokud nebudete držet akumulátor
a zařízení pevně, hrozí jeho vyklouznutí a pád, což může mít za následek poškození zařízení, akumulátoru
nebo zranění osob.
UPOZORNĚNÍ: Vždy nainstalujte akumulátor do zařízení tak, aby byl zasunut v plné délce. Pokud není
upevněn správně, hrozí jeho uvolnění a následný pád ze zařízení, jež může způsobit zranění obsluhy zařízení
či dalších osob.
UPOZORNĚNÍ: Nepokoušejte se instalovat akumulátor do zařízená silou. Pokud akumulátor do příslušného
slotu nezapadá lehce, není jeho instalace prováděna správně.
UPOZORNĚNÍ: Nezapomeňte opětovně uzavřít ochranný kryt prostoru akumulátoru.
Pro vyjmutí vysuňte akumulátor, zatímco držíte stisknuté tlačítko na přední straně akumulátoru. Pro
instalaci akumulátoru zarovnejte lištu na akumulátoru s drážkou v šasi a zasuňte akumulátor na místo.
Vložte akumulátor co nejdále je to možné, dokud neuslyšíte cvaknutí.
Instalace a vyjmutí akumulátoru
1) Provozní spínač
2) Aretační tlačítko
3) Samoupínací svorka čepele
4) Chránič čepele
5) 18V Li-ion baterie (není součástí
balení)
6) Podpěrný válec
7) LED světlo
8) Rovnoběžné vodící aretační knoflíky
9) Základní deska
10) Přepínač nastavení rychlosti
11) Tlačítko odsávání prachu
12) Výstup pro odsávání prachu
13) Aretační šrouby pro nastavení
pokosu
14) Uložení klíčů
PŘÍPRAVA PRÁCE A SPUŠTĚNÍ
Vkládání a vyjmutí čepele (čepele nejsou
součástí balení) – Obr. 4 – 5
Nástroj může být použit pro celou řadu úkonů.
Proto je důležité zvolit správný typ čepele.
Pokud je nainstalován průhledný plastový
prachový chránič (3.1), vysuňte jej. Otočte
samoupínací svorkou (3) a držte ji.
Zasuňte čepel do samoupínací svorky (3) tak,
aby zuby ostří směřovaly vpřed. Pusťte
samoupínací svorku zpět do původní pozice pro
upevnění čepele.
Poznámka: Toto zařízení je kompatibilní pouze s
bajonetovými čepelemi.
Základní oběžná použití
Přepínač provozního tlačítka – Obr. 6 – 7
Provozní spínač (1) pracuje ve spojení s
bezpečnostním aretačním tlačítkem (2) tak, aby
bylo zabráněno náhodnému spuštění zařízení.
Pozor: Nástroj může mít tendenci pohybovat se
vpřed i pár sekund po uvolnění provozního
spínače. Důležité: Díky svému tvaru mohou být
tato zařízení ovládána pouze jednou rukou. Ale z
bezpečnostních důvodů se důrazně doporučuje
používat k ovládání nástroje obě ruce.
Poznámka: Přetěžování čepele může vést k
přehřátí motoru a následnému poškození.
−Během řezání dbejte na to, aby byla základní deska nástroje vždy na povrchu obrobku.
−Při řezání kovových materiálů je doporučováno nanést na pracovní plochu obrobku pár kapek
oleje.
−Obrobek by měl být vždy umístěn na stabilní podložce (dřevotříska, překližka pod.). Díky tomu je
eliminován nežádoucí posun obrobku během pracovního úkonu a kompenzována jeho pružnost.
−Menší obrobky musí být pevně ukotveny, aby bylo zaručeno jejich nežádoucímu posunu během
pracovního úkonu (např. pomocí svorek)
−Pro zahájení pracovního úkonu stiskněte
naráz aretační tlačítko (2) a hlavní provozní
spínač (1).
−Při práci vždy používejte chrániče sluchu.
Poznámka: Při použití delších čepelí nebo při řezání silnějších materiálů může boční tlak způsobit
ohnutí čepele a zapříčinit tak nežádoucí zkosení řezné hrany. Udržujte čepel rovně pro zajištění
kolmého řezu. Pozor: Ujistěte se, že konec čepele nemůže přijít do kontaktu s nežádoucími
předměty pod úrovní řezaného materiálu. Toto způsobí zpětný ráz nástroje a může vést k zlomení
čepele a zraněním.

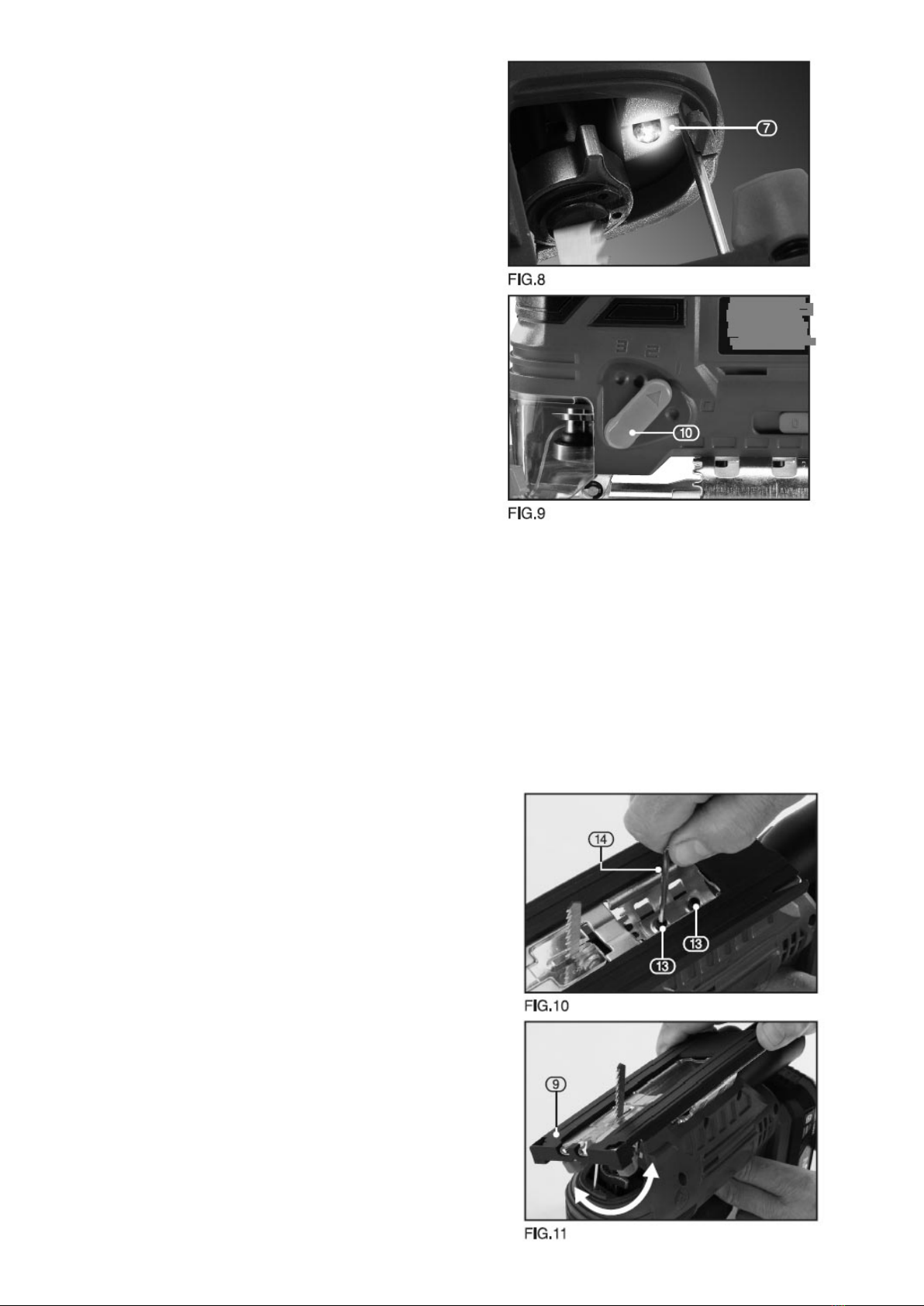

LED světlo – Obr. 8
Pomocné pracovní LED světlo (7) se rozsvítí,
pokud je stisknut hlavní provozní spínač.
Oběžné/kyvadlové nastavení – Obr. 9
Kyvadlový typ pracovního úkonu slouží k
rozkmitání zadní části čepele, což zvyšuje
řezací výkon a rychlost. Tři různá nastavení
poskytují rychlejší a efektivnější pracovní
postup napříč širokým spektrem dřevěných a
plastových/PVC materiálů. Oběžný pohyb
řezací čepele zajišťuje řezání skrz obrobek v
tahu směrem vzhůru, ale zamezuje řezání skrz
obrobek v tahu směrem dolů. Otočte
přepínačem nastavení rychlosti (10) do
požadovaného nastavení.
-Poloha 1 využívá malé množství kyvného
pohybu, což vede k hladšímu řezu – za menší
rychlosti řezání.
-Poloha 2 využívá středních hodnot kyvného
pohybu.
-Poloha 3 je nejagresivnější, s velkou rychlostí
řezání, ale nejhrubším řezem.
Návod pro výběr optimálního typu čepele
0 -Pracovní deska, laminovaná deska / Čepel pro řezání dřevěných materiálů
Tenký plech / Čepel pro řezání kovových materiálů
1 -Plasty, PVC / Čepel pro řezání dřevěných materiálů
Posuvné řezání, zakřivené řezání (dřevo) / Posuvná čepel pro řezání dřevěných materiálů 2 -Překližka, palubky,
tvrdá dřeva / Čepel pro řezání dřevěných materiálů
3 -Obecné dřevěné materiály, měkké dřevo / Čepel pro řezání dřevěných materiálů
Úhlové/pokosné řezání – Obr. 10 – 11
Pro potřeby pokosného řezání může být základna
nástroje nastavena až do úhlu 45° v obou směrech.
Za použití dodaného klíče (14) povolte dva 3mm
šrouby
(13).
Posuňte základnou (10) směrem vzad pro změnu
aktuálního nastavení. Poznámka: V případě použití
nástroje současně s rovnoběžným vodítkem (8) musí
být toto odstraněno pro dokončení kroku popsaného
výše.
Nakloňte základnu do požadovaného úhlu (+/- 15°,
30° nebo 45°). Zasuňte základnu (9) vpřed pro
dosažení nového nastavení.
Znovu utáhněte dva 3mm šrouby (13).
Rovnoběžné vodítko (není součást balení)
Pokud má materiál obrobku rovnou hranu, může být
použito rovnoběžné vodítko pro zjednodušení
pracovního úkonu dosažení rovného řezu. Nasaďte
vodítko na vyznačená místa na základně nástroje. ě
Pevnutáhněte oba dva aretační knoflíky (8).
Vyzkoušejte dané nastavení na cvičném dřevěném
obrobku a dle potřeby nastavení změňte.
Poznámka: Pokud není vodítko používáno, dbejte
na to, aby byly aretační knoflíky (8) pevně utaženy,
aby nedošlo k jejich rozkmitání nebo ztrátě
Odsávání prachu – Obr. 13 – 13
Vdechování prachu může mít vážné zdravotní
následky. Proto dbejte na to, aby byla k nástroji vždy
připojena koncovka pro odsávání prachu (12).
Poznámka: Vzhledem k průměru koncovky může být
nezbytné přizpůsobit její velikost pomocí vhodného
nástavce.
1) Při používání nástroje s nainstalovanou koncovku
pro odsávání prachu musí být tlačítko pro odsávání
prachu (11) nastavené do polohy co nejvíce vpravo.
Toto nastavení dovoluje efektivně odsávat vzduch
spolu s prachem a ostatními nečistotami z řezné
oblasti, což vede k lepší viditelnosti řezné linie.
Pokud je nutné použít nástroj bez koncovky
odsávání prachu, umístěte posuvník do nejzadnější
možné polohy. Toto zapříčiňuje, že vzduch
vyfukovaný z motoru opouští motor blízko řezné linie
a plní tak stejnou funkci jako odsavač prachu v
podobě čištění řezné linie od pilin, prachu a dalších
nečistot.
Varování! Všechny typy dřevěného prachu (včetně
prachu z kompozitových materiálů, jako jsou
dřevotříska, dřevovláknité desky apod.) je zdraví
nebezpečný. Může nepříznivě ovlivňovat nosní
dutinu, dýchací systém a pokožku. Například MDF
desky obsahují formaldehyd, což je známý
karcinogen. Na základě výše zmíněného je nutné při
práci používat vhodnou obličejovou masku, která je
schválena příslušnými normami. Pro pracovní úkony
zahrnující práci s jemným dřevěným prachem musí
být používána prachová maska hodnocena nejméně
třídou FFP2
•Vždy používejte ochranné brýle
•Během řezání dbejte na to, aby byla základní deska nástroje vždy na povrchu obrobku.
•Při řezání kovových materiálů je doporučováno nanést na pracovní plochu obrobku pár kapek
oleje pro vyšší efektivitu řezání a prodloužení životnosti čepele.
•Plechové obrobky by měly být vždy umístěny na stabilní podložce (dřevotříska, překližka
pod.). Díky tomu je eliminován nežádoucí posun obrobku během pracovního úkonu a
kompenzována jeho pružnost.
•Menší obrobky musí být pevně ukotveny, aby bylo zaručeno jejich nežádoucímu posunu
během pracovního úkonu.
I
"
J
(
Este manual sirve para los siguientes modelos
1
Tabla de contenidos
Idiomas:
Otros manuales de Sierra inalámbrica de XTline
