Worx Landroid Manual de usuario

INSTALLATION

GUIDE

So installieren Sie Ihren Landroid

Die Installation des Landroid

ist ganz einfach. Je nach Größe Ihres Gartens nimmt der ganze Vorgang nur kurze

Zeit in Anspruch. Wahrscheinlich hassen Sie es so wie wir, Ihre kostbare Freizeit damit zu vergeuden, den Rasen

zu mähen. Der Landroid

wird garantiert Ihre beste Investition sein, da Sie nun nie mehr den Rasen selbst mähen

müssen.

Sie können das Demo-Video zur Installation unter www.worxlandroid.com ansehen.

Der Landroid

liebt das Mähen

Im Gegensatz zu Ihnen ist der Landroid

nie untätig. Er ist zum häuﬁgen Mähen bestimmt – er hält Ihren Rasen

gesund und dieser wird gepﬂegter aussehen als je zuvor. Je nach Größe des Rasens kann der Landroid

programmiert werden, dass er zu jeder beliebigen Zeit und mit jeder beliebigen Frequenz uneingeschränkt arbeitet.

Er ist dazu da, für Sie zu arbeiten.

Betriebskosten

Sie sorgen sich wegen der Stromrechnung? Rechnen wir das doch einmal durch: Wenn Sie Ihren Landroid

Stunden proTag, 5Tage pro Woche, 25 Wochen pro Jahr arbeiten lassen, kostet Sie das etwa 8 €an Strom*. Ja,

8 € pro Jahr. Ein Bruchteil dessen, was Sie an Benzin für Ihren lauten, schmutzigen Motormäher ausgeben

müssten.

* Quelle: www.energy.eu

Im Lieferumfang

Aus Ihrem Schuppen

Begrenzungskabel-

Abstandlehre

Schere Hammer

Landroid®

Ladebasis

6 Basis-

Haltenägel

200

Begrenzungsnägel

Begrenzungskabelrolle

200m

Bedienungsanleitung

Garantieerklärung

Installationsanleitung

Ersatzmesser

(3 Sätze)

Netzkabel mit

Netzteil

Programmierungs- und

Problemlösungsanleitung

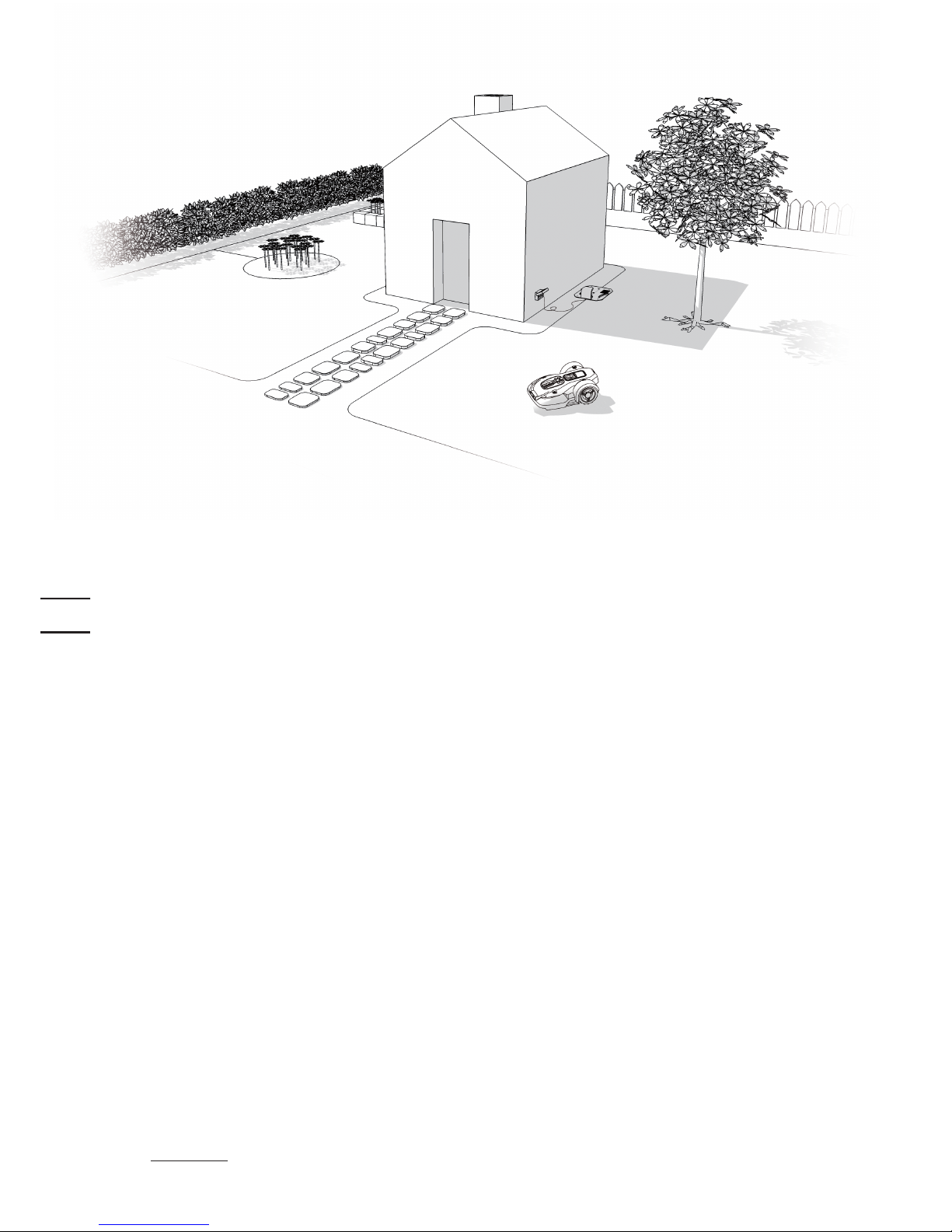

Landroid's neues Zuhause – Ihr Garten

Lassen Sie uns zunächst einen Blick auf das neue Zuhause Ihres Landroid

werfen: Ihren Garten. Betrachten

wir uns insbesondere die Stellen, die der Landroid

problemlos befahren kann – und welche er besser

meiden sollte.

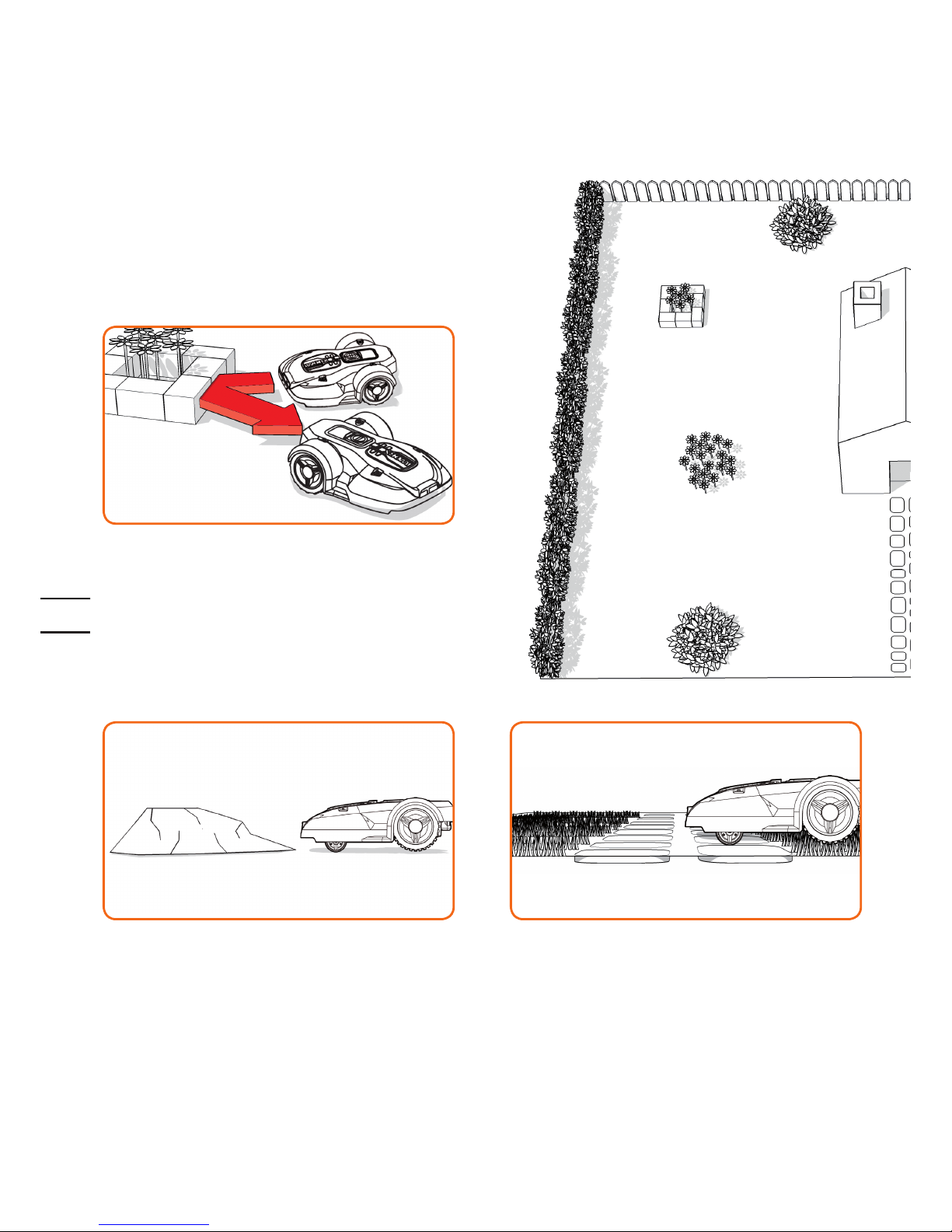

Bei festen, stabilen Hindernissen, die höher als 15cm sind (wie

Mauern oder Zäune) hält Ihr Landroid®einfach an und fährt in eine

andere Richtung.

Hindernisse, die zu Kollisionen einladen

Steine, die so schwer sind, dass sie nicht vom Landroid®

umgeworfen oder verschoben werden können, sind kein

Problem. Falls Steine aber wie eine Rampe wirken und den

Landroid®zum Klettern verleiten könnten, sollten diese entweder

entfernt oder aus dem Arbeitsbereich ausgeschlossen werden.

Steine

Wenn Ihre Zufahrt auf einer Ebene mit dem Rasen liegt, also

nicht darüber hinaus ragt, kann sie vom Landroid®problemlos

überfahren werden. Wenn Sie wollen, dass der Landroid®Ihre

Einfahrt vermeidet, benötigen Sie nur einen Zwischenraum von

10cm* zwischen dem Begrenzungsdraht und der Einfahrt.

Mit Kies bedeckte Zufahrten sollten nicht vom Landroid®

überfahren werden. wobei ein Zwischenraum von 45cm*

zwischen dem Begrenzungsdraht und der Einfahrt eingehalten

werden soll.

* Dies ist ein empfohlener Abstand, da dieser nicht vom

Landroid®selbst berechnet werden kann. Sorgen Sie mit der

mitgelieferten Abstandlehre für die richtigen Entfernungen.

Zufahrten und Fahrwege

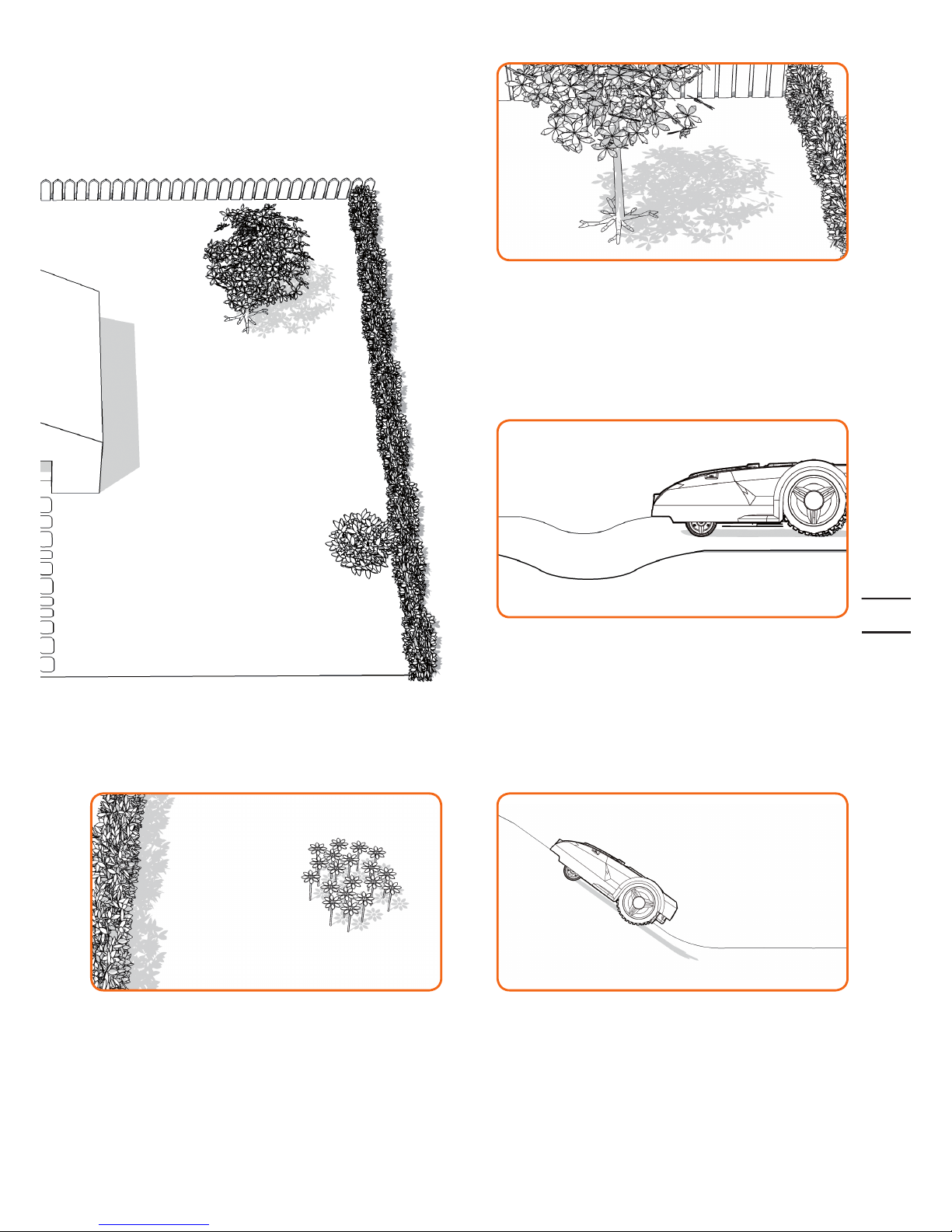

Falls aber Wurzeln aus dem Boden ragen, sollte der

Landroid

solche Stellen meiden, damit die Wurzeln nicht

geschädigt werden.

Bäume

Bei großen Senken oder Buckeln sollten Sie abschätzen, ob

die Messer den Boden berühren können. Falls dies der Fall ist,

können Sie die Bodenneigung entweder verﬂachen oder solche

Stellen für den Landroid®zum Sperrgebiet erklären.

Senken und Buckel

Sie möchten ganz bestimmt nicht, dass Ihr Landroid®die Blumen

mäht oder ein Vollbad nimmt. Daher sollten solche Stellen

gemieden werden.

Blumenbeete, Teiche, Pools...

Ihr Landroid®bewältigt Steigungen bis 35% (20°) problemlos;

meiden Sie daher einfach alles, was steiler ist.

Steigungen

35% (20°)

Landroid®-Arbeitsbereich im

Garten markieren

In Landroid®muss wissen, wo er arbeiten soll. Daher müssen Sie seinen Arbeitsbereich mit einem

Begrenzungskabel markieren, das wie ein unsichtbarer Zaun wirkt. Dieses Kabel leitet Ihren Landroid®auch zurück

zu seiner Ladebasis.

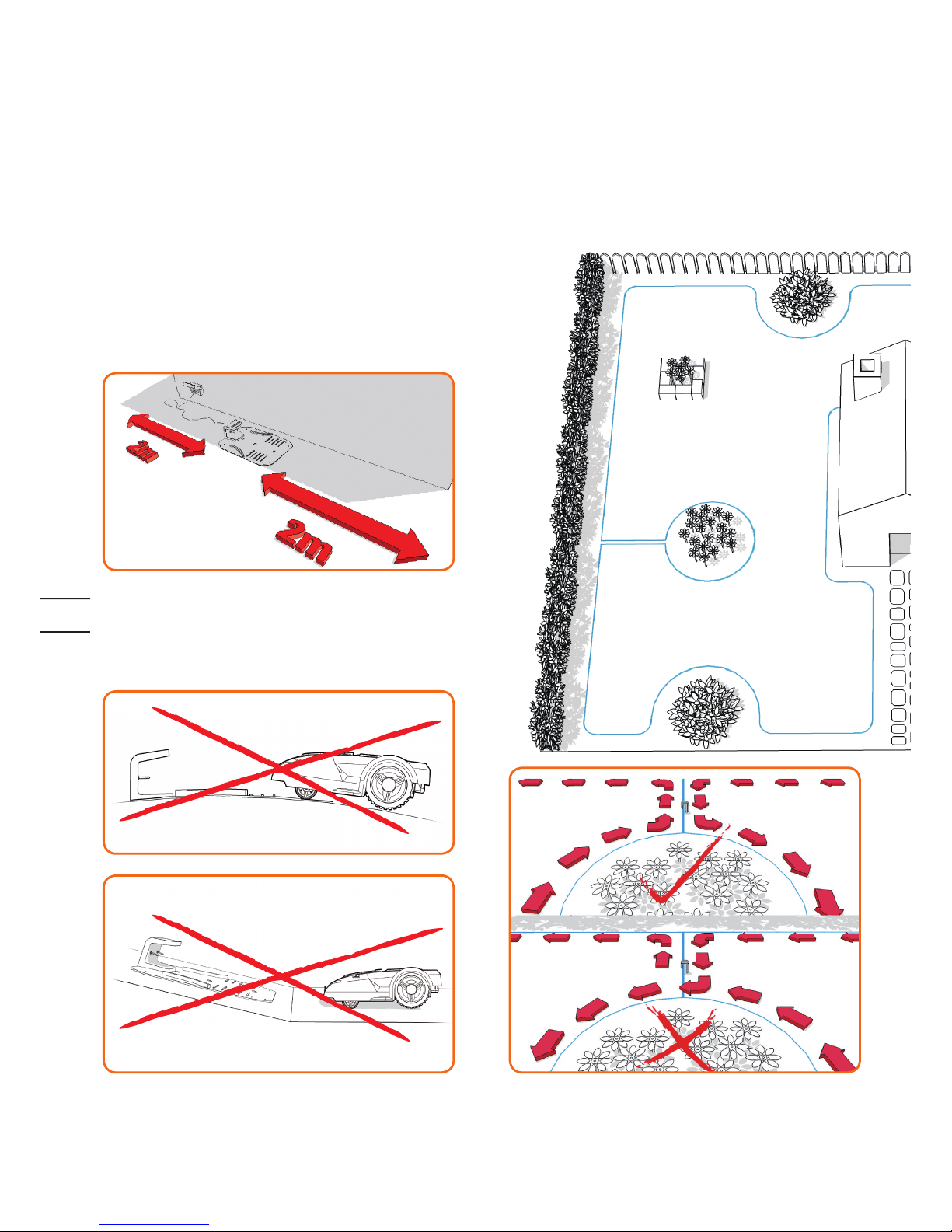

Vor und hinter der Ladebasis sollten jeweils 2m frei bleiben.

Stellen Sie die Ladebasis wenn möglich im Schatten auf –

Akkus lassen sich am besten an einem kühlen Ort auﬂaden.

Zu allererst wählen Sie die richtige Stelle für die Ladebasis aus;

dabei sollte natürlich eine Steckdose in der Nähe sein. Das

Netzkabel der Ladebasis ist 20m lang.

HINWEIS: Stellen Sie sicher, dass sich der Transformator und

die Elektrosteckdose stets in einem trockenen Bereich beﬁnden.

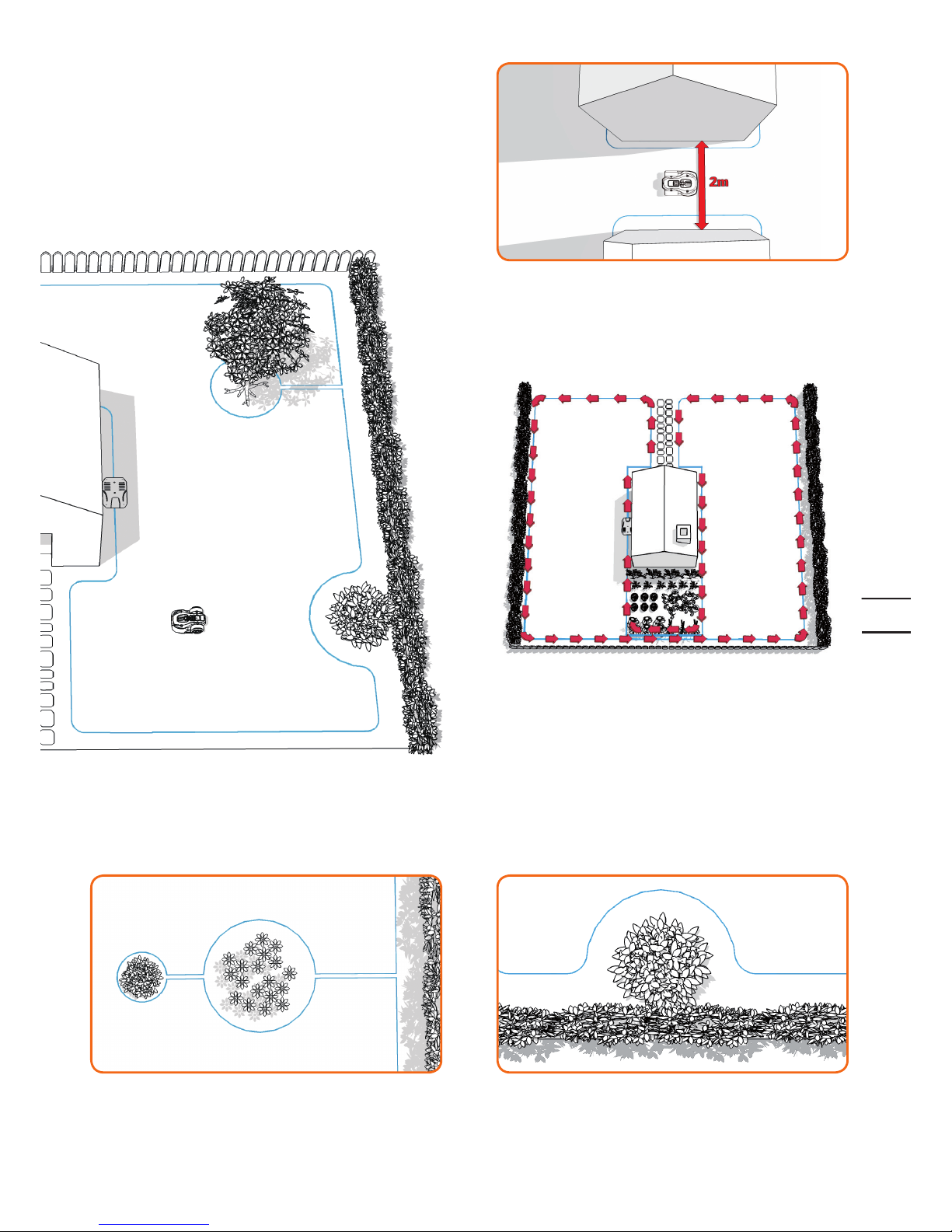

Eine Insel ist ein Bereich Ihres Rasens, die der Landroid®nicht

befahren soll. Der Begrenzungsdraht beginnt an der Mähgrenze,

verläuft dann gerade zur Insel, um sie herum und dann zurück

zum Rand, wie es die Pfeile in der Abbildung anzeigen.

Achten Sie auf eine ﬂache Stelle ohne jegliche Hindernisse.

Ein gesperrter Bereich, der sich nahe an der Mähgrenze

beﬁndet, sollte selbstTeil der Grenze sein, siehe Abbildung.

Falls Ihr Rasen aus mehreren getrennten, aber miteinander

verbundenen Flächen besteht, sollte der Korridor dazwischen

mindestens 2m breit sein.

Bei zwei nahe beieinander liegenden Inseln ist es sinnvoll, das

Kabel wie oben gezeigt zu verlegen.

Der Landroid®kann sich frei über das Begrenzungskabel

zwischen Insel und Mähgrenze bewegen.

Falls derVerbindungsweg zwischen Ihren Rasenﬂächen nicht breit

genug sein sollte, müssen Sie Ihren Landroid®aufheben und auf

den zweiten Rasen setzen. Der Landroid®mäht diesen Rasen

mühelos; allerdings müssen Sie ihn wieder zu seiner Ladebasis

zurückbringen, wenn ihm die Energie ausgeht.

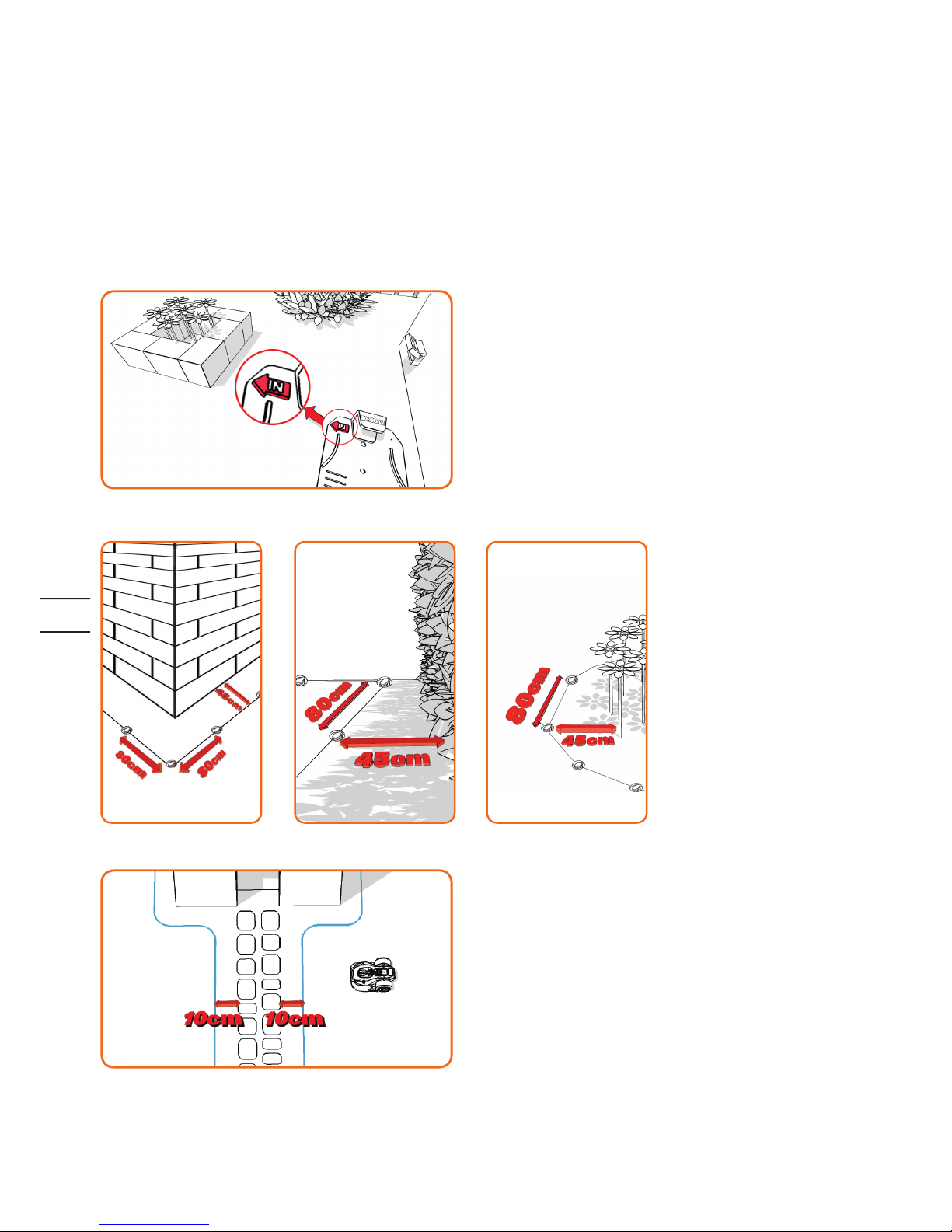

Stellen Sie die Ladebasis zunächst

provisorisch an der gewünschten

Stelle auf; noch nicht ﬁxieren. Der

„IN“-Pfeil sollte dabei zum Rasen

zeigen.

Begrenzungskabel abstecken

Wir empfehlen, zunächst die Stellen des Rasens, an denen das Begrenzungskabel verlegt werden soll,

mit einem normalen Rasenmäher oder einemTrimmer zu mähen oder zu kürzen. Dadurch kann das Kabel

so nahe wie möglich am Boden verlegt werden, damit es vom Landroid

nicht aus Versehen zerschnitten

wird. Das Begrenzungskabel führt nur eine sehr niedrige Spannung, stellt daher absolut keine Gefahr für

Menschen oder Tiere dar.

Setzen Sie beim Verlegen

des Begrenzungskabels die

Abstandlehre ein, damit stets

45cm* Platz zwischen Kabel

und Grenze verbleiben. Bei

Hindernissen auf Bodenhöhe,

die problemlos vom Landroid®

überfahren werden können (z.

B. Zufahrten oder Gehwege)

ist lediglich 10cm* Abstand

erforderlich.

Die Begrenzungsnägel sollten in

einem Abstand von etwa 80cm

platziert werden.

Klopfen Sie die Begrenzungsnägel

komplett in den Boden; achten Sie

dabei jedoch darauf, dass nicht zu

viel Druck/Zug am Kabel entsteht.

Halten Sie das Begrenzungskabel

zwischen den Begrenzungsnägeln

straff gespannt und gerade.

* Dies ist ein empfohlener

Abstand, da dieser nicht vom

Landroid®selbst berechnet

werden kann. Sorgen Sie mit der

mitgelieferten Abstandlehre für

die richtigen Entfernungen.

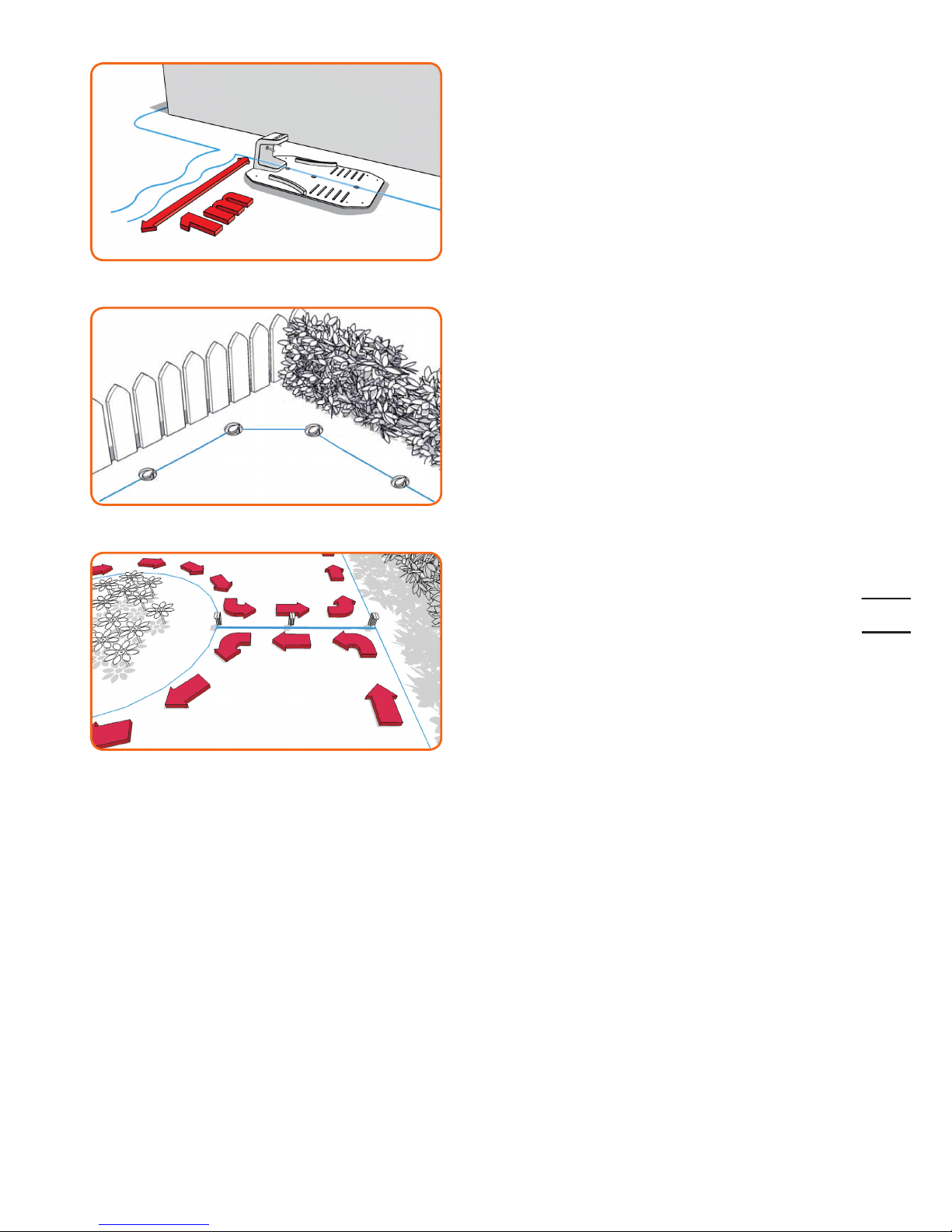

Wenn Sie mit dem Begrenzungsdraht eine Insel legen, folgen

Sie dem in der Abbildung angezeigten Pfad. Der Draht sollte

vom äußeren Rand aus so verlaufen ,dass er die Konturen

der jeweiligen Insel zeichnet und dann zum äußeren Rand

zurückkehrt. Die Begrenzungsdrähte zwischen der Insel und dem

Rand sollten nahe aneinander verlegt und mit demselben Nagel

ﬁxiert werden. Während des Betriebs kann dann der Landroid®

ungehindert über dieses Stück Draht fahren.

Stellen Sie sicher, dass das Begrenzungskabel in jeder Ecke perfekt

gerade ist.

Lassen Sie einen Meter Draht übrig und, beginnen Sie an der

Rückseite der Ladebasis, stecken Sie das Kabel entlang der Grenze

ab. Wenn Sie beim Verlegen des Kabels wieder an der Ladebasis

ankommen, lassen Sie erneut einen Meter Kabel als Reserve

überstehen und schneiden den Rest des Kabels ab.

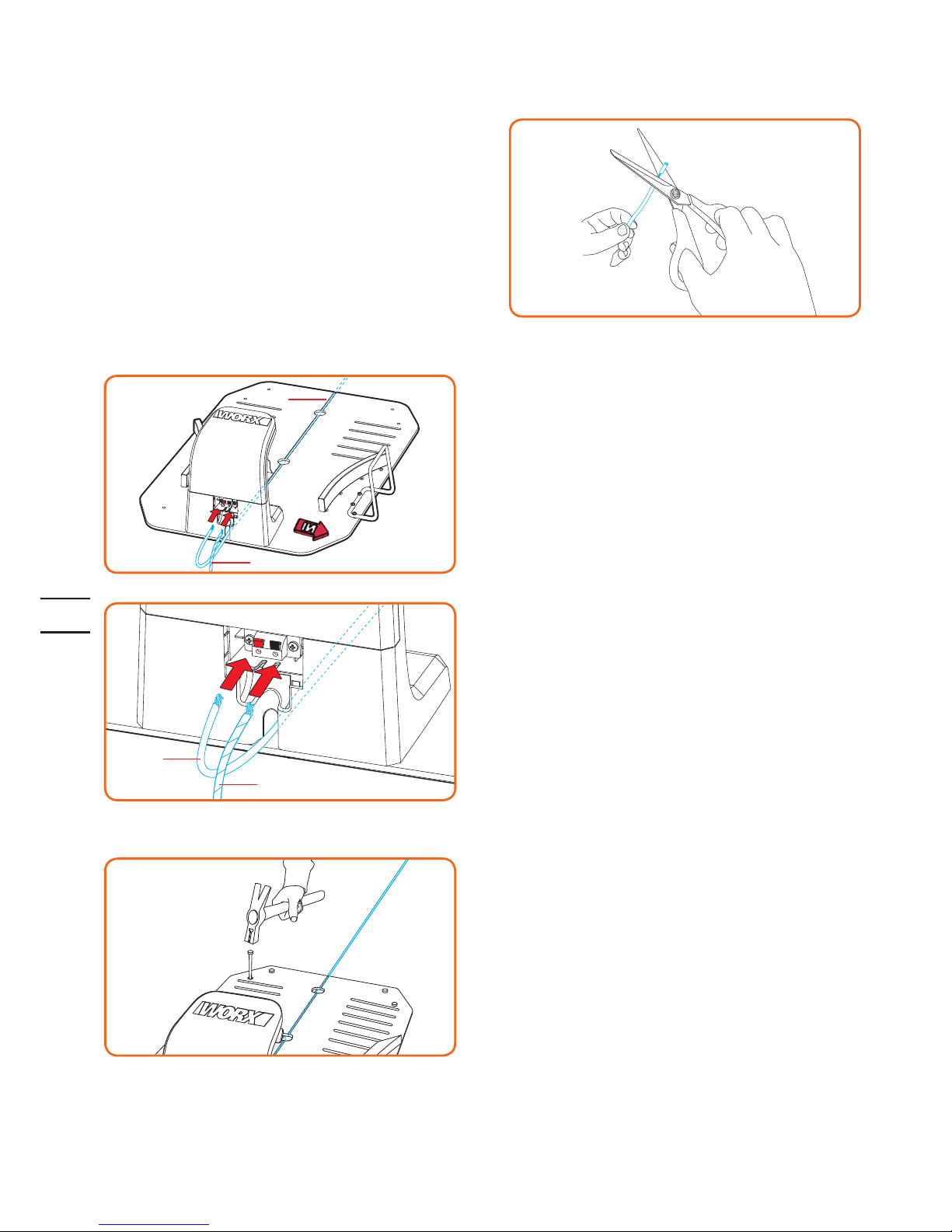

Begrenzungskabel an die Basis anschließen

Schneiden Sie die beiden Enden des Kabels so weit ab, dass Sie

die Klemmen noch bequem erreichen.

Isolieren Sie die beiden Kabelenden ab.

Die Kabelenden werden wie abgebildet als Eingangskabel (IN)

und als Ausgangskabel (OUT) an die Ladebasis angeschlossen.

Legen Sie den IN-Abschnitt des Begrenzungsdrahts unterhalb

der Ladestation und verbinden Sie ihn mit der roten Klemme

der Ladestation.

Schließen Sie anschließend das Ausgangskabel an die schwarze

Klemme an.

Nun können Sie die Ladebasis durch Eintreiben der

mitgelieferten Nägel (mit einem Hammer) permanent ﬁxieren.

HINWEIS: Stellen Sie sicher, dass der IN-Draht unterhalb

der Mitte der Ladestation geradlinig verläuft.

OUT
