Windhager Hopper L Manual de usuario

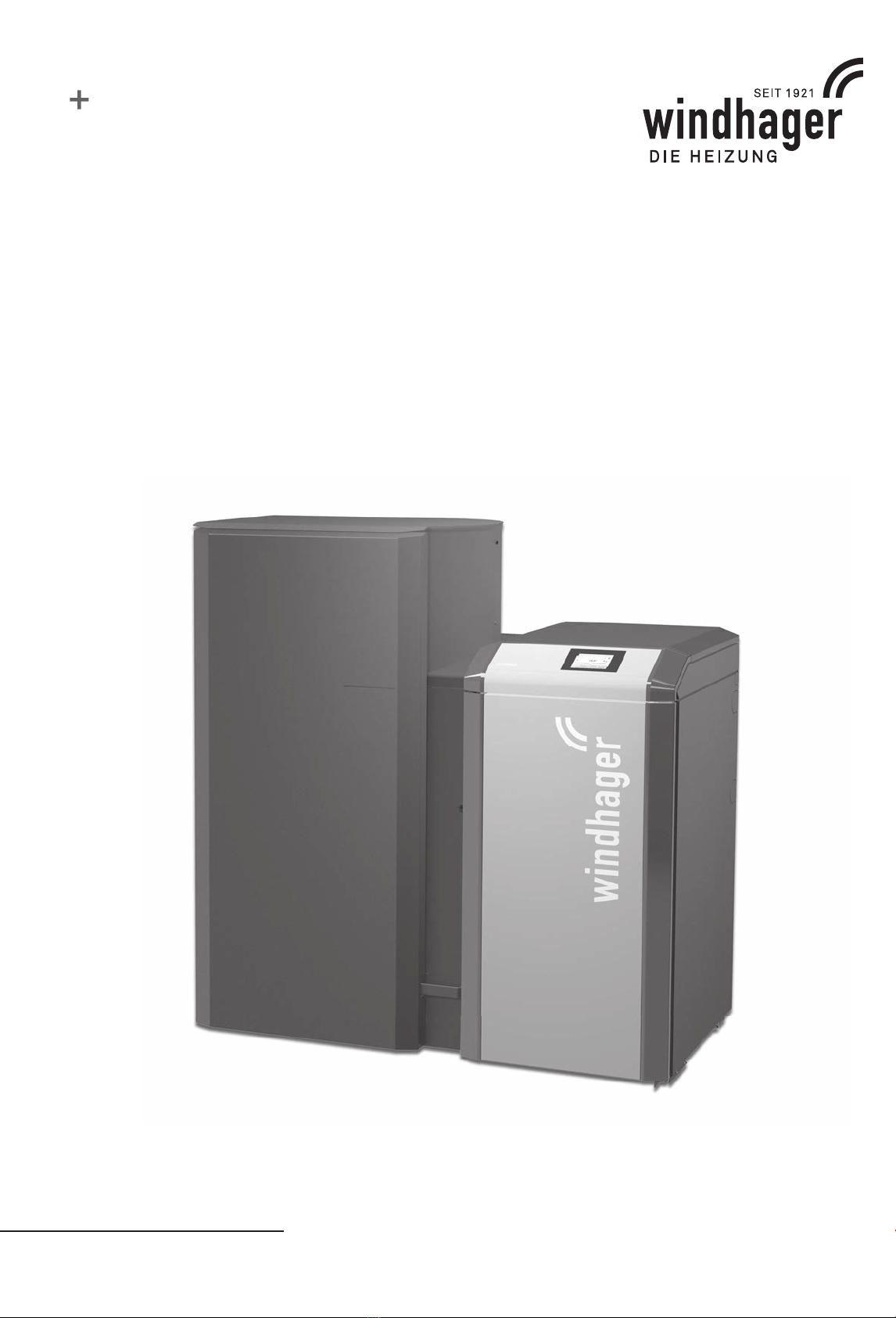

MONTAGEANLEITUNG

WOCHENBEHÄLTER

FÜR BIOWIN 2 TOUCH

PELLETSKESSEL

07/2016 024207/00

DE EN FR IT ES

1 – 12 13 – 24 25 – 36 37 – 48 49 – 60

1. Wichtige Erst-Informationen für den Fachmann

Über diese Anleitung

Sehr geehrte Leserin, sehr geehrter Leser!

Diese Anleitung ist eine Zusatz-Montageanleitung für den BioWIN 2 Touch mit Wochenbehälter. Sie beinhaltet nur die

Montage des Wochenbehälters. Bitte beachten Sie auch die eigene Montageanleitung vom BioWIN 2 Touch.

1. Wichtige Erst-Informationen für den Fachmann

1.1 Sicherheit und Vorsichtsmaßnahmen

Der Heizkessel samt Zubehör entspricht dem neuesten Stand der Technik sowie den einschlägigen Sicherheitsvorschriften

und wird mit elektrischem Strom (230 VAC) betrieben. Unsachgemäße Montage oder unsachgemäße Reparatur können

Lebensgefahr durch elektrischen Schlag verursachen. Die Montage darf nur von Fachpersonal mit ausreichender Qua-

lifikation vorgenommen werden.

1.1.1 Hinweiszeichen

Bitte beachten Sie in dieser Anleitung die folgenden Abstufungen der Sicherheitshinweise.

GEFAHR Die Nichtbeachtung der damit gekennzeichneten Hinweise kann zu schweren Verlet-

zungen bis hin zum Tod führen.

WARNUNG Die Nichtbeachtung der damit gekennzeichneten Hinweise kann zu Verletzungen führen.

VORSICHT Die Nichtbeachtung der damit gekennzeichneten Hinweise kann zur Fehlfunktion oder

Beschädigung des Heizkessels bzw. der Heizungsanlage führen.

Hinweis!

Die gekennzeichneten Textblöcke sind Hinweise und Tipps für die Bedienung und für den Betrieb.

1.1.2 Allgemeine Sicherheitshinweise

GEFAHR Die Ausführung der gesamten Anlage muss den Anforderungen der regionalen Gesetze,

Verordnungen, Richtlinien und Normen entsprechen.

1.2 Kessel ausrichten

Kessel an Ort und Stelle schieben und mit den 4 Stellschrauben waagrecht

oder nach hinten leicht steigend ausrichten. Zum Einrichten Wasserwaage

vorne auf den Türrahmen bzw. Dichtblech auflegen – Fig. 2.

Tipp!

Wenn rechts wenig Wandabstand ist, dann hintere rechte Stell-

schraube vorher einstellen.

Fig. 2 Kessel mit Wasserwaage einrichten

2. Montagereihenfolge

2.1 Teilebezeichnung für die Montage

23 21

Fig. 3 Teile für die Montage

Wochenbehälter L 200 kg:

19 ......... Wochenbehälter L 200 kg

20 ........ Standfuß

21 ......... Abdeckung

22 ......... Seitenwand links

23 ......... Verkleidungstür

24 ........ Türlager oben

25 ......... Blende (nur BioWIN 2 Touch Klassik)

23 21

1 ........... Füll- und Entleerhahn

3 ...........Schneckenmotor

4 .......... Verkleidung links hinten

5 ........... Verkleidung oben

6 ..........Verkleidung vorne

7 ........... Türscharnier unten

8 ..........Türscharnier oben

9 ..........Seitenwand

10 ........ Verkleidungstür

11 ......... Isolierung Nachheizfläche

12 ......... InfoWINplus

13 ......... Schalterblende

14 ......... Abdeckung

17 ......... Sockel Aschebox (nur BioWIN 2 Touch Exklusiv)

18 ......... Aschebox (nur BioWIN 2 Touch Exklusiv)

2. Montagereihenfolge

2.2 Verschlag entfernen Wochenbehälter

– Beide Befestigungsbänder entfernen – Fig. 4.

– Holzverschlag entfernen. Vorsicht: Verkleidungstür ist lose im Verschlag!

– Seitenwand vom Wochenbehälter abmontieren: Beide Kreuzschrauben oben entfernen (Fig. 5) und Seitenwand ab-

nehmen – Fig. 6.

– Stellfuß entfernen: Auf beiden Seiten je 3 Schrauben entfernen (Fig. 7) und Stellfuß abnehmen – Fig. 8.

VORSICHT Stellfuß muss demontiert werden! Montage des Behälter auf den Kessel ist sonst nicht

korrekt möglich, es kommt zu Undichtigkeiten bzw. Falschluft.

– Wochenbehälter von der Palette heben und um 180° drehen – Fig. 9.

Fig. 4 Befestigungsbänder entfernen Fig. 5 Jeweils 1 Kreuzschraube entfernen

Fig. 6 Seitenwand abnehmen Fig. 7 6 Stk. Schrauben entfernen

Fig. 8 Stellfuß abnehmen Fig. 9 Wochenbehälter in richtige Lage drehen

2. Montagereihenfolge

2.3 Wochenbehälter montieren

– Wochenbehälter zuerst mit Förderschnecke in Schneckenrohr einfädeln (Fig. 10) und oben bei den gelben Markie-

rungen in die 2 Haken einhängen – Fig. 11.

– Befestigungsschrauben oben bis zum Anschlag (Markierung) festschrauben – Fig. 12.

– Wochenbehälter unten bei Schneckenrohr mit Sechskantschraube M8x16 (beiliegend, im Plastiksack am

Wochenbehälter befestigt) festschrauben – Fig. 13.

– Abdeckung bei Wochenbehälter entfernen, dazu seitlich je 3 Schrauben nur lockern und Abdeckung ausfädeln und

abnehmen – Fig. 14.

Fig. 10 Förderschnecke unten bei

Schneckenrohr einfädeln

Fig. 11 Wochenbehälter bei Markierung 2 x

einhängen

Fig. 12 Befestigung oben bis zum Anschlag

(Markierung) festschrauben

Fig. 13 Wochenbehälter unten festschrauben

1 x

M8x16

Fig. 14 je 3 Schrauben seitlich nur lockern und

Abdeckung abnehmen.

2. Montagereihenfolge

– Fühler für Sicherheitsthermostat-Schneckenrohr in die Fühleraufnahme bis zum Anschlag einschieben – Fig. 15.

– Schneckenmotor (befindet sich im Brennraum des Pelletskessel) hinten mit Lasche und vorne mit Zentrierschraube

einhängen – Fig. 16.

– Schneckenmotor vorne mit 2 Schrauben M8x16 befestigen – Fig. 17.

– Zahnrad unten bei Wochenbehälter auf Schnecke mit Sechskantschrauben M6x12 und U-Scheibe anschrauben –

Fig. 18.

– Stecker von Schneckenmotor und von Näherungsschalter anstecken – Fig. 19.

Fig. 15 Fühler für Sicherheitsthermostat-Schn

eckenrohr ganz einschieben

Fig. 16 Schneckenmotor einhängen

Fig. 17 Schneckenmotor anschrauben

Zentrierschraube

Lasche

2 x

M8x16

Fig. 18 Zahnrad montieren

1 x

M6x12

Fig. 19 Stecker von Schneckenmotor und von

Näherungsschalter anstecken

2 x

2. Montagereihenfolge

– Abdeckung wieder einhängen und Schrauben festziehen – Fig. 20, Fig. 21.

– Standfuß montieren, dazu Fuß mit je 3 Schrauben seitlich anschrauben – Fig. 22, Fig. 23.

Fig. 20 Abdeckung einhängen Fig. 21 Schrauben festziehen

Fig. 22 Standfuß seitlich mit je 3 Schrauben

befestigen

Fig. 23 Standfuß seitlich mit je 3 Schrauben

befestigen

2.4. 2 Stecker anstecken

– Deckel vom Schaltfeld aufklappen – Fig. 24.

– Beigepackte Stecker mit Brücke am Feuerungsautomaten X22 (3 pol) und am Netzstecker Saugturbine (6 pol.) anste-

cken – Fig. 25.

Fig. 24 Deckel vom Schaltfeld aulappen

Deckel-

Schaltfeld

Fig. 25 Stecker mit Brücke an X22 und Netzste-

cker Saugturbine anstecken

3 x

M5 x 10

2. Montagereihenfolge

2.5 Verkleidung Wochenbehälter

– Steg unten und oben bei Verkleidung links hinten durchtrennen (Fig. 26) und Verkleidung leicht knicken – Fig. 27.

– Verkleidung links hinten in die Bajonettverschlüsse einhängen – Fig. 28, Fig. 29.

Fig. 26 Steg oben und unten durchtrennen Fig. 27 Verkleidung leicht knicken

Fig. 28 Bajonettverschluss Fig. 29 Verkleidung einhängen

2. Montagereihenfolge

– Ecke bei Vorstanzung Verkleidung links oben abzwicken – Fig. 30.

– Wenn Abgasanschluss nach oben ist, Vorstanzung bei Verkleidung links oben ausbrechen – Fig. 31. Ist Abgasanschluss

nach hinten, nicht ausbrechen.

Verkleidung ausbrechen = Abgasanschluss nach oben

Verkleidung nicht ausbrechen = Abgasanschluss nach hinten

Fig. 30 Ecke bei Verkleidung links oben

abzwicken

Fig. 31 Vorstanzung nur wenn bei Abgasanschluss

nach oben ist, ausbrechen

– Verkleidung vorne, rechts und links (3 Bajonettverschlüsse) einhängen (Fig. 34) und mit 3 Blechschrauben befestigen

– Fig. 35.

Fig. 32 Verkleidung links oben vorsichtig auegen Fig. 33 Verkleidung mit 6 Blechschrauben be-

festigen

6 x

VORSICHT

Information!

Verkleidung links oben vorsichtig einfädeln bzw. auflegen, damit vorne Vorratsbeälter

nicht zerkratzt wird – Fig. 32.

– Verkleidung links oben vorsichtig einfädeln und Verkleidung mit 6 Blechschrauben befestigen – Fig. 33.

Fig. 34 Verkleidung vorne einfädeln Fig. 35 Verkleidung vorne anschrauben

3 x

2. Montagereihenfolge

– Verkleidungstür unten in Scharniere einhängen – Fig. 38.

– Türscharnier oben zusammen mit eingehängter Verkleidungstür mit 3 Blechschrauben anschrauben – Fig. 39.

Fig. 38 Verkleidungstür unten einhängen Fig. 39 Türscharnier mit eingehängter

Verkleidungstür anschrauben

3 x

2.6 Aschebox (nur BioWIN 2 Touch Exklusiv-SL) bzw. Blende Wochen-

behälter (nur BioWIN 2 Touch Klassik-L)

Kessel und Wochenbehälter in die endgültige Aufstellposition bringen (Mindestabstände beachten! – siehe

Montageanleitung BioWIN 2 Touch) und mit den 6 Stellschrauben waagrecht oder nach hinten leicht steigend ausrichten.

Nur für BioWIN Exklusiv-SL:

– Sockel für Aschebox unter Wochenbehälter einhängen und vorderen Teil bis zum Boden nach unten biegen – Fig. 40.

– Aschebox leicht schräg von links einschieben und Griff bei Aschebox ganz hineinschieben, damit die seitlichen Öff-

nungen in der Aschebox offen sind – Fig. 41.

– Spannbügelverschluss schließen – Fig. 42.

– Stellschraube der Aschebox an Kessel anpassen – Fig. 43.

Hinweis!

Im Bereich der Aschebox muss der Boden eben sein, gegebenenfalls ausgleichen z.B. Blech auf Boden

schrauben.

– Seitenwand links unten einhängen (Fig. 36) und oben innen im Wochenbehälter mit 2 Schrauben befestigen – Fig. 37.

Fig. 36 Seitenwand links unten einhängen Fig. 37 Seitenwand links oben innen im

Wochenbehälter 2 x festschrauben

2 x
