OCEAN T6
6 V Batteriebetrieb / 6 V battery operation
Installation and operating instructions
EN
2 WC-Betätigung WimTec OCEAN T6
DE
OCEAN T6
Gratulation zum Kauf Ihrer WC-Betätigung
WimTec OCEAN T6.
Damit Sie lange Jahre Freude mit dieser hochwertigen Armatur
haben, empfehlen wir Ihnen folgende Punkte bei der Reinigung
und Pflege zu beachten:
milde, seifenhaltige Reinigungsmittel verwenden
keine kratzenden, scheuernden, nano-versiegelnden oder
säurehaltigen Reinigungs- oder Desinfektionsmittel
verwenden
nur mit weichem Schwamm oder Tuch behandeln
keine Reinigung mit Dampfstrahlgeräten
Diese Anleitung ist gültig für folgende Produkte:
WimTec OCEAN T6 6 V SLK
Glas weiß Art.Nr. 109 979
Glas schwarz Art.Nr. 114 591
WimTec OCEAN T6 6 V UP 320
Glas weiß Art.Nr. 110 050
Glas schwarz Art.Nr. 114 553
Lieferumfang:
Sicherheitsglas-Frontplatte, Montagerahmen mit integrierter
Elektronik, Hebellager mit Motorheber und Batterien.
Wichtige Installationshinweise:
Die Montage und Installation darf nur durch einen konzessi-
onierten Fachbetrieb, gemäß DIN 1988, ÖVE/ÖNORM E 8001
sowie VDE 0100 Teil 701 erfolgen.
Bei der Planung und Errichtung von Sanitäranlagen sind die
entsprechenden örtlichen, nationalen und internationalen
Normen und Vorschriften zu beachten!
Es gelten die „Allgemeinen
Installationsbedingungen“
unter www.wimtec.com.
!
WC-Betätigung WimTec OCEAN T6 3
DE
OCEAN T6
Inhaltsverzeichnis
Seite
Technische Daten & Maße ............................................................. 4
Einstellung der Programme & Funktionen ................................. 5
Montagebeispiel ............................................................................ 7
Anschlüsse Elektronikplatte .......................................................... 8
Montage ......................................................................................... 9
Programm-Beschreibung ............................................................ 11
Programm Voll-Automatik .............................................. 11
Programm Manuell ......................................................... 12
Zwischenspülung ............................................................. 13
Hygiene-Spülung ............................................................. 13
Spülmenge ....................................................................... 14
Berührungslose Auslösung ............................................. 15
Reinigungsstopp .............................................................. 16
Ersatzteile ..................................................................................... 17
4 WC-Betätigung WimTec OCEAN T6
DE
OCEAN T6
Technische Daten
6 V Batteriebetrieb:
Batterie: 2 x 6 V Lithium
Batterielebensdauer: ca. 7.500 Benutzungen (ca. 1,5 Jahre)
Weitere technische Daten:
Nah-Ansprechbereich: ca. 3 cm
Ansprechbereich: 70 cm voreingestellt
30 - 70 cm einstellbar
Große Spülmenge: 6 l voreingestellt, 2 - 11 l einstellbar
Kleine Spülmenge: 3 l voreingestellt, optional 2 l einstellbar
Hygienespülung: bei Nichtbenutzung einstellbar (3 - 48 h)
Abmessungen Frontplatte:
Breite/Höhe/Tiefe: 260/170/14 mm
Einbaumaße
26
17
115
41
51,5
15,5 - 19
4,5 min. 135
0 - 25
30 - 70
Ansprechbereich
Maße in cm
WC-Betätigung WimTec OCEAN T6 5
DE
OCEAN T6
Einstellung der Programme & Funktionen
1 2 3 4 5 6
ON
OFF
1 2 3 4 5 6
ON
OFF
B
C
A
Einstellelemente:
D E F
G
H
A Touch-Tronic-Taste für große Spülmenge
B Touch-Tronic-Taste für kleine Spülmenge
C Infrarot-Sensor mit Kontroll-LED für die Benutzererkennung (Ansprechbereich)
D Reichweiten-Regler
E Spülmengen-Regler
F Intervall-Regler
G Dip-Schalter zum Einstellen der
Programme und Funktionen
H Kontroll LED
Generell gilt für alle Regler:
Gegen den Uhrzeiger-
sinn zum Reduzieren.
Im Uhrzeigersinn zum
Erhöhen.
!
Zwischenspülung:
Werkseinstellung:
ON
OFF
1 2 3 4 5 6
Voll-Automatik:
ON
OFF
1 2 3 4 5 6
ON
OFF
1 23 4 5 6
Hygienespülung:
ON
OFF
1 2 34 5 6
Spülmenge
ON
OFF
1 2 3 45 6
Nahreex
ON
OFF
1 2 3 4 56
Reinigungsstopp
ON
OFF
1 2 3 4 5 6
ON
OFF
1 2 3 4 5 6
Halb-Automatik:
6 WC-Betätigung WimTec OCEAN T6
DE
OCEAN T6
Einstellung der Programme & Funktionen
Dip-Schalter:
Einstellregler:
D.
Reichweiten-Regler
für die Benutzererkennung
Ansprechbereich 70 cm
voreingestellt
(30 - 70 cm einstellbar).
Begrenzt die Reichweite des
Infrarot-Sensors von 30-70 cm.
Automatische Reichweiten-
Adjustierung innerhalb der
eingestellten Maximal-
Reichweite.
E.
Spülmengen-Regler
zum Einstellen der
großen Spülmenge.
6 l voreingestellt
(2 - 11 l einstellbar)
F.
Intervall-Regler
für die Hygienespülung
48 h voreingestellt
(3 - 48 h einstellbar).
Wird das WC für die vorein-
gestellte Zeit nicht benutzt,
löst die WC-Steuerung
selbstständig eine kleine
Spülmenge aus.
Funktions-Aktivierung - Dip-Schalter 2 - 6:
Dip-Schalter Funktion Beschreibung
2Zwischenspülung Seite 12
3Hygienespülung Seite 12
4Kleine Spülung ON = 2 l / OFF = 3 l 1) Seite 13
5Berührungslose Auslösung Seite 14
6Reinigungsstopp Seite 15
Programm-Aktivierung - Dip-Schalter 1
Dip 1 Programm Beschreibung
ON Voll-Automatik 1) Seite 10
OFF Manuell Seite 11
1) Programm oder Funktionen bereits werksseitig voreingestellt.
WC-Betätigung WimTec OCEAN T6 7
DE
OCEAN T6

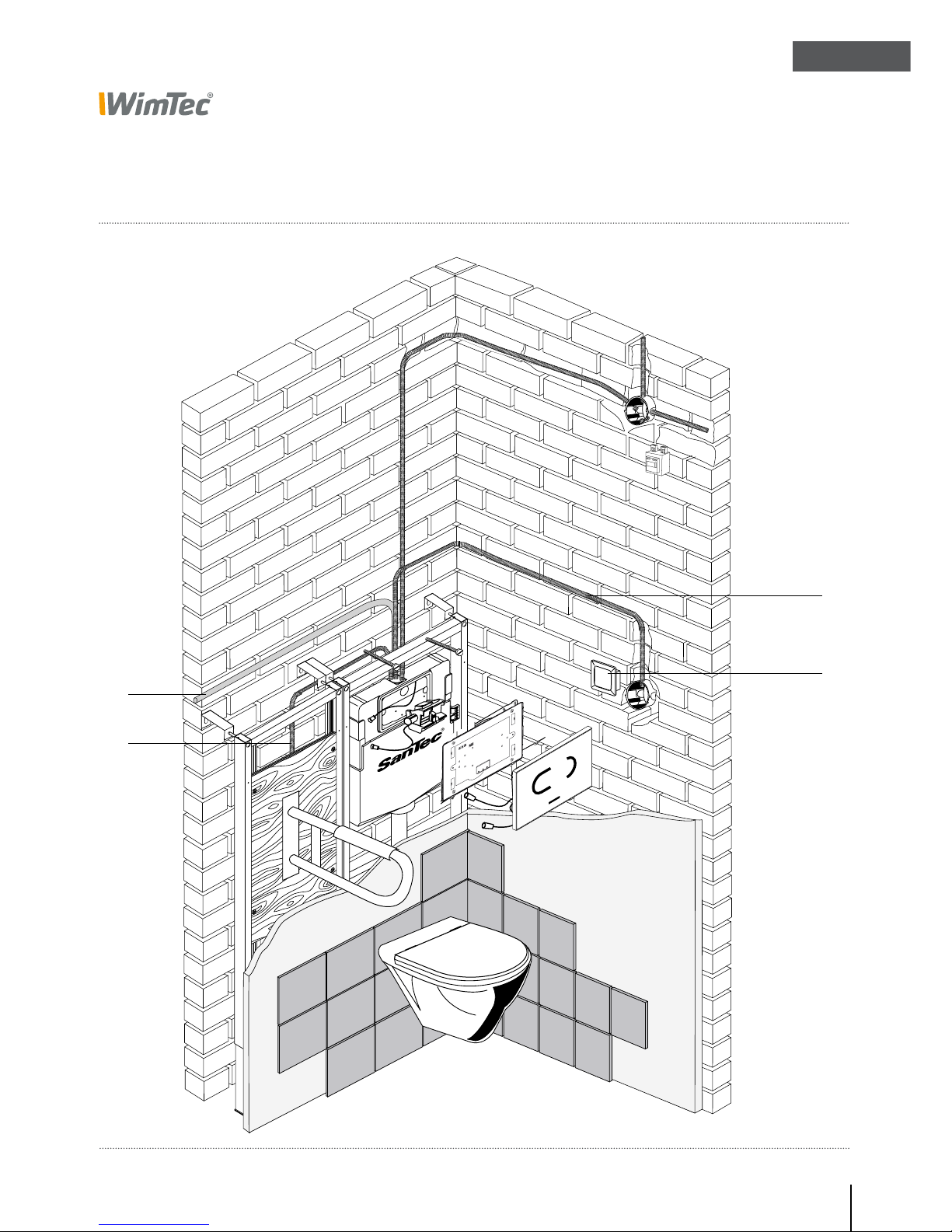

Montagebeispiel
WimTecGmbH
Netzteil
BV02071
L N 1 2
230V-/20mA 12V-/2VA
1
2
3
4
1234 5 6
ON
OFF
1234 5 6
ON
OFF
8 WC-Betätigung WimTec OCEAN T6
DE
OCEAN T6
Montagebeispiel
Anschlüsse Elektronikplatte
1 Wasserzulauf
2 Verkabelung für Haltegriff mit Drucktaste
3 Verkabelung für Taster (min 2 x 0,5 mm2)
4 Taster (optional)
1 2 3 4 5 6
ON
OFF
1 Pot. freier Schließer kleine Taste/Spülmenge
2 Pot. freier Schließer große Taste/Spülmenge
3 Anschluss Kabel für Motorheber
3
1
2
Anschluss eines externen Tasters:
Es besteht die Anschlussmöglichkeit von externen Tastern für die Auslösung der großen und
kleinen Spülmenge. Durch Drücken des Tasters wird die Spülung ausgelöst. Wenn die Taste
länger gedrückt wird, bleibt die Spülung für diese Zeit aufrecht. Wird durch den Taster die große
Spülmenge ausgelöst, kann diese durch nochmaliges Drücken wieder abgebrochen werden.
WC-Betätigung WimTec OCEAN T6 9
DE
OCEAN T6
Montage Spülkasten WimTec SLK
Montage Spülkasten Geberit UP320
123
1. Standard-Lagerbock aus Spülkasten entfernen.
2. Lagerbock mit integriertem Motorheber einsetzen.
3. Distanzbolzen und Spritzschutzplatte montieren und das Kabel vom Motorheber herausführen.
1. Standard-Lagerbock aus Spülkasten entfernen.
2. Lagerbock mit integriertem Motorheber einsetzen.
3. Drückerstange und Spritzschutzplatte montieren und das Kabel vom Motorheber herausführen.
123
10 WC-Betätigung WimTec OCEAN T6
DE
OCEAN T6
1. Elektronikplatte vorsichtig von Glasplatte mit Schraubenzieher abheben.
2. Kabel von Motorheber anschließen.
3. Elektronikplatte an beiden Seiten befestigen.
4. 2 Stk. 6 V Lithium Batterien (im Lieferumfang enthalten) einlegen.
5. Glas-Frontplatte von vorne auf Elektronikplatte drücken.
Die WC-Steuerung ist nach 1 min betriebsbereit.
Wird die Batterie schwach oder leer, beginnt die Kontroll-LED im Sensorfeld zu blinken und die
WC-Steuerung geht automatisch außer Betrieb.
Leere Batterien sind umgehend aus dem Gerät zu entfernen, da sie auslaufen können und die
Steuerung dadurch beschädigen.
Fertigmontage
Batterie leer
3
5
1 2
4
