White Knight ITD60T Manual de usuario

ITD60T

Reversing Integrated Dryer - UK

SERVICE MANUAL

Technical Data

Exploded Views

Wiring Diagram

Parts List

December 2014

0312 432 15125

199

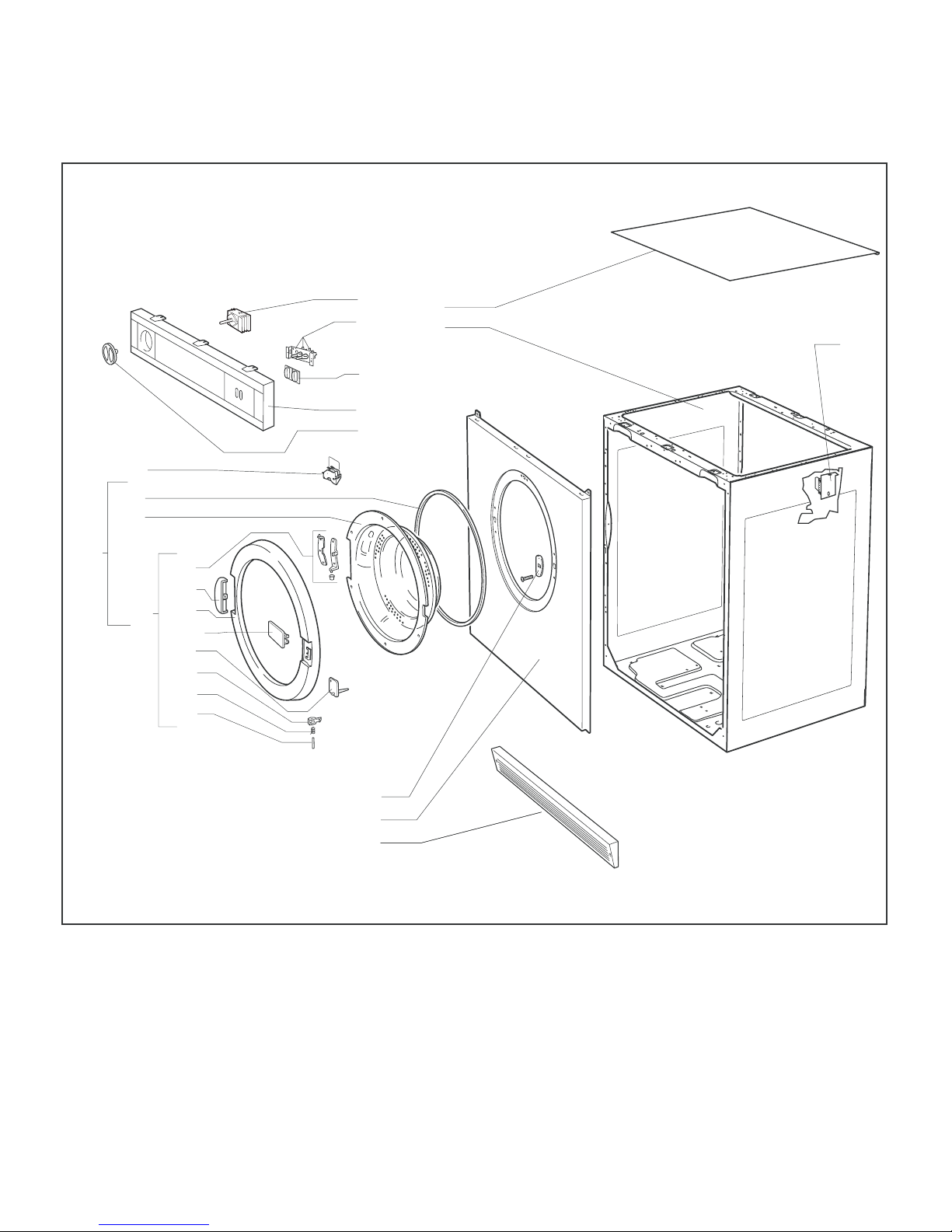

Exploded View 1

359

363a

363

203a 355

366

365

364

367

352

211 196

353

370

376

362

201

203

391

216

248

248a

386

Exploded View 2

440

441

442

248

445

446

447

229

445a

456

458

459

448

454

437

144

446

112

447

432

101

402

427

399

400

413

230

390

395

227

125

142

408

228

393

Exploded View 3

270

141

444

266

437

Wiring Diagram

Reversing Integrated Dryer - Parts List

Item Description Code Expl.View

101 Motor & 8µf Capacitor Assembly 4213 092 25611 3

112 8µf Capacitor 4213 092 08091 3

125 Drive Belt 4213 092 18601 3

141 Mains Cable 4213 076 35123 3

142 Terminal Block 4213 078 44613 3

144 Earth Tab Assembly 4213 092 41181 3

196 Cabinet Assembly 4213 092 43481 1

199 Ignis Plinth 4213 092 43491 1

201 Door Seal 4213 077 08344 1

203 Complete Flatline Door/Window Assembly 4213 092 45861 1

203a Flatline Door Frame Assembly 4213 092 45901 1

211 Timer 4213 078 58271 1

216 Switches & Bracket Assembly 4213 092 44571 1

227 Heating Element 4213 092 05521 3

228 Heat TOC 4213 078 50161 3

229 Thermostat (exhaust) 4213 078 48373 2

230 Thermostat (inlet) 4213 078 56261 3

248 Microswitch/Bracket Assembly 4213 092 05251 1 & 2

248a Door Interlock Relay Board 4213 092 48771 1

266 Drum Assembly 4213 092 05531 3

270 Drum Shaft/Bearing Kit 4213 092 05591 3

352 Timer Knob Assembly 4213 092 56511 1

353 Control Panel Assembly 4213 092 66661 1

355 Hinge Cover 4213 077 92382 1

359 Flatline Door Hinge Assembly 4213 092 04751 1

362 Windo

4213 077 44095 1

363 Flatline Door Frame 4213 077 92282 1

363a Flatline Door Handle 4213 077 92364 1

364 Latch Pivot 4213 075 13013 1

365 Latch Spring 4213 075 70833 1

366 Door Latch 4213 077 53413 1

367 Switch Strike 4213 077 83571 1

369 Loom Clip 4213 075 70941 1

370 Latch Guide 4213 077 40993 1

376 Front Panel Assembly 4213 092 45891 1

386 Flat Top Cover Assembly 4213 092 38311 1

390 Gasket 4213 074 50862 3

391 Oval Button 4213 077 99991 1

393 Flex Support Clip 4213 077 40982 3

395 Heater Wires Clip 4213 075 70971 3

399 Heater Support 4213 080 06619 3

400 Heater Plate 4213 080 14551 3

402 Access Panel 4213 080 06558 3

408 Cable Clamp 4213 077 47304 3

413 Back Panel Assembly 4213 092 37601 3

427 Motor Spring Clip 4213 078 45362 3

432 Motor Mount Bracket 4213 080 0675C 3

437 Extendable Rear Vent Kit 0312 002 01000 2 & 3

440 Banjo Assembly 4213 092 17811 2

441 Front Bearing (short) 4213 077 40952 2

442 Front Seal 4213 077 40942 2

444 Lifter 4213 077 41009 3

445 Front Bearing (long) 4213 077 40962 2

445a Bearing Pads & Brush Seal Kit 4213 092 21171 2

446 Fan 4213 077 40896 2 & 3

447 Access Cover Assembly 4213 092 18081 2 & 3

448 Spring Clip (Fan) 4213 075 71162 2

454 Filter 4213 092 17821 2

456 Banjo Seal 4213 077 07992 2

0312 432 15125

Reversing Integrated Dryer - Parts List

458 Banjo Insert No 2 White 4213 077 53502 2

459 Banjo Insert No 1 White 4213 077 53492 2

User Instruction Booklet 4213 194 00984

MFI Fittings (Pair of Hinges, Door Stop, Spacers etc.) 4213 089 14741

Not Shown On Exploded Views
