Whirlpool GZ9736XSS Instrucciones de uso

12" (30.5 cm) min.

14" (35.6 cm) max.

30" (76.2 cm)

36" (91.4 cm)

33 ⁷⁄₁₆”

(85 cm)

max.

24" (61 cm) min.

30" (76.2 cm) suggested max.

10¹⁵⁄₁₆"

(27.8 cm)

8¹⁵⁄₁₆"

(25.2 cm)

32"

(81.3 cm) min.

46¹⁄₈"

(117.2 cm) max.

5¹⁄₁₆"

(12.9 cm)

7⁷⁄₈"

(20 cm)

19¹⁄₁₆"

(48.4 cm)

30" (76.2 cm)

36" (91.4 cm)

19⁵⁄₈"

(49.8 cm)

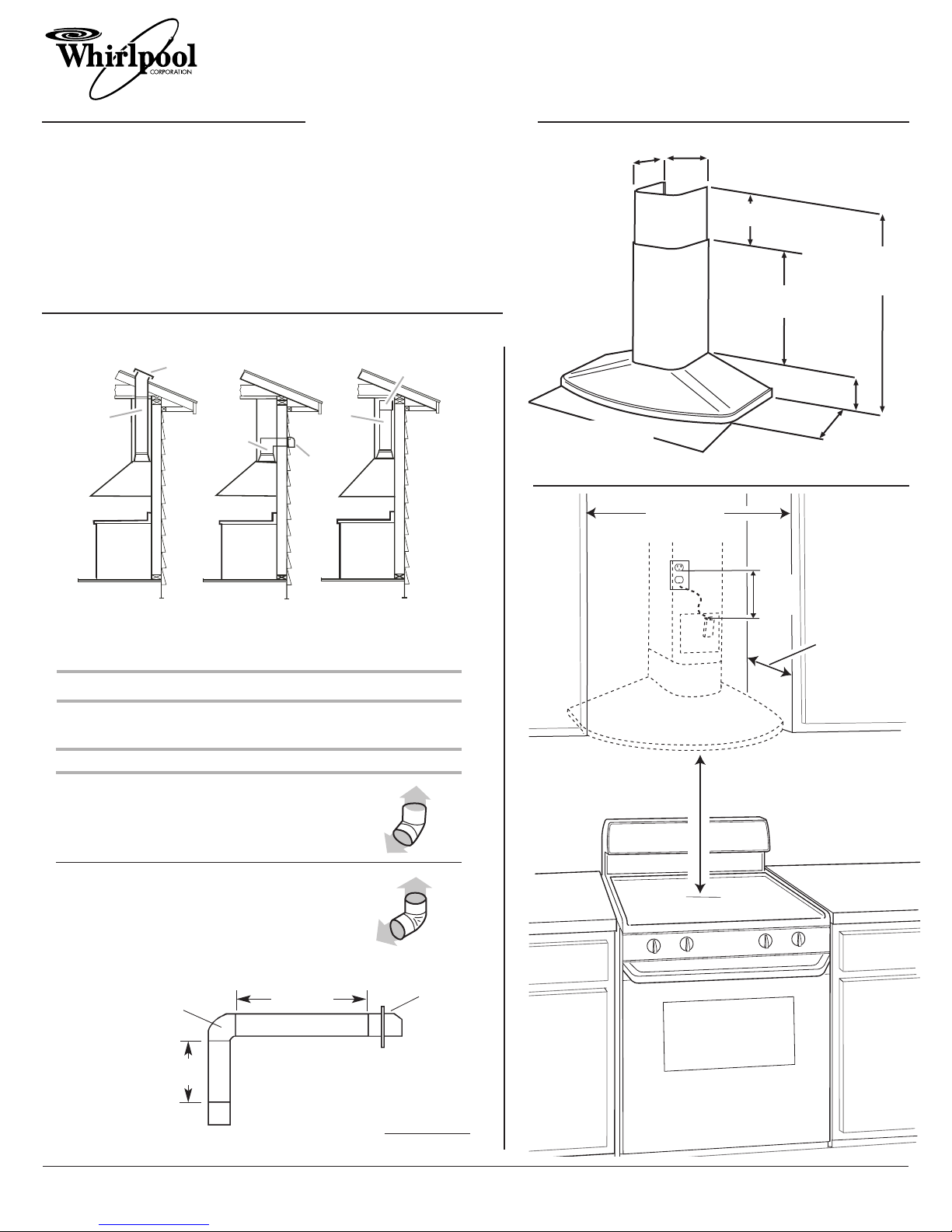

PRODUCT MODEL NUMBERS OVERALL DIMENSIONS

CABINET OPENING DIMENSIONS

VENTING REQUIREMENTS

GZ9730XS

GZ9736XS

A 120 Volt, 60Hz., AC only 15-amp fused, electrical supply (or circuit

breaker) is required. (A time-delay fuse or circuit breaker is

recommended.) It is recommended that a separate circuit serving only

this appliance be provided.

Set the grounded 3 prong outlet within the space covered by the

decorative flues.

30" (76.2cm) and 36" (91.4cm) Wall-Mount Range Hood

Because Whirlpool Corporation policy includes a continuous commitment to improve

our products, we reserve the right to change materials and specifications without notice.

Dimensions are for planning purposes only. For complete details, see Installation

Instructions packed with product. Specifications subject to change without notice.

Ref. W100297700A

1-22-08

3-1/4" x 10”

(8.3 cm x 25 cm)

elbow

wall

cap

Maximum length = 35 ft. (10.7 m)

1 — 90° elbow = 5.0 ft. (1.5 m)

8 ft. (2.4 m) straight = 8.0 ft. (2.4 m)

1 — wall cap = 0.0 ft. (0 m)

Length of system =13.0 ft. (3.9 m)

6 ft. (1.8 m)

2 ft.

(0.6 m)

3-1/4" x 10"

(8.3 cm x 25 cm) v

ent system

Note:

Flexible vent is

Not recommended.

Calculating Vent System Length

To c a lculate the length of the system you need, add the

equivalent feet (meters) for each vent piece used in the system.

A. Roof cap

B. 6" (15.2 cm)

round vent

A. Wall cap

B. 6" (15.2 cm)

round vent

A. Deflector

B. 6" (15.2 cm)

round vent

Vent Piece 6" (15.2 cm) Round

45° elbow2.5ft

(0.8 m)

90° elbow5.0ft

(1.5 m)

Roof Venting Wall Venting Non-vented

(recirculating)
