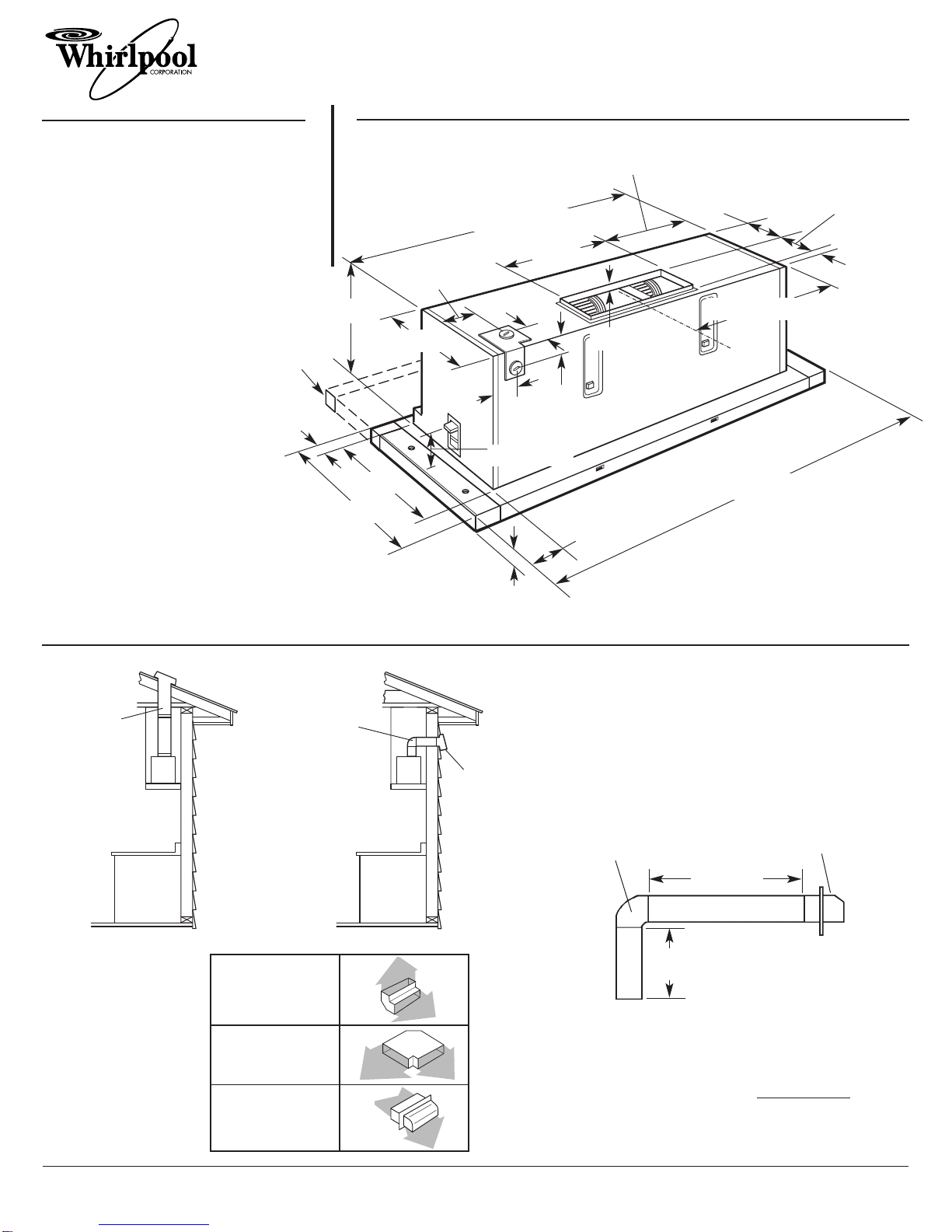

PRODUCT MODEL NUMBERS OVERALL DIMENSIONS

VENTING REQUIREMENTS

GZ7730X

GZ7736X

Electrical: 120-volt, 60-Hz, AC-only, 15-amp.

electrical supply. Use copper wire only. A time-

delay fuse or circuit breaker and separate circuit

is recommended.

30" and 36" Slide-out Vent System

Because Whirlpool Corporation policy includes a continuous commitment to improve

our products, we reserve the right to change materials and specifications without notice.

Dimensions are for planning purposes only. For complete details, see Installation

Instructions packed with product. Specifications subject to change without notice.

Ref. 4360365 Rev. C

08-08-02

3/8"(9.5 mm)

BACK OF

VENT HOOD

FRONT OF

VENT HOOD

3-1/4"(8.3 cm)

4-3/8"

(11.1 cm)

10"

(25.4 cm)

30"(76.2 cm) model: 8"(20.3 cm)

36"(91.4 cm) model: 11"(27.9 cm)

30"(76.2 cm) model: 26"(66.0 cm)

36"(91.4 cm) model: 32"(81.3 cm)

30"(76.2 cm) model: 29-7/8"(75.9 cm)

36"(91.4 cm) model: 35-7/8"(91.1 cm)

66"(167.6 cm) maximum distance from upper

cabinet hood mounting surface to floor

24"(61 cm) minimum distance from underside

of range hood to cooking surface or countertop

15"(38.1 cm) minimum upper cabinet height

13"(33 cm) upper cabinet depth

30"(76.2 cm) model: 13"(33.0 cm)

36"(91.4 cm) model: 16"(40.6 cm)

9-1/2"

(24.1 cm)

glass shelf

extends

7"(17.8 cm)

(20.3 cm)

9-1/8"

(23.2 cm)

11"

(27.9 cm)

(25.4 mm)

1-5/8”

(41.3 mm)

1-1/4"

(31.8 mm)

1-7/16"

(3.6 cm)

1/4"

(6.4 mm)

(5.1 cm)

5/8"to 2-1/8"

(1.6 cm to 5.4 cm)

(5.1 cm)

2-3/8"

(6.0 cm)

Roof venting

3-1/4

x 10

(8.3 cm x 25 cm)

vent through

the roof

Wall venting

3-1/4" x 10"

(8.3 cm x 25 cm)

vent through

the wall

wall

cap

3-1/4" x 10”

(8.3 cm x 25 cm)

90° elbow

wall

cap

Maximum length = 26 ft. (8 m)

1 — 90° elbow = 5 ft. (1.5 m)

9 ft. (2.8 m) straight = 9 ft. (2.8 m)

1 — wall cap = 0 ft. (0 m)

Length of 3-1/4" x 10"

(8.3 cm x 25 cm)

system = 14 ft. (4.3 m)

6 ft. (1.8 m)

3 ft.

(0.93 m)

3-1/4" x 10"

(8.3 cm x 25 cm)

ent system

Recommended vent system length

Use 3 1/4" x 10" (8.3 cm x 25 cm) vent with maximum length of

26 feet (8 m) for vent system. For best performance, use no more

than three 90° elbows. To calculate the length of system you need,

add the equivalent feet (meters) for each vent piece used in the

system. See the following example.

Recommended

standard fittings

3-1/4" x 10"

(8.3 cm x 25 cm)

90° elbow

= 5 ft. (1.5 m)

3-1/4" x 10"

(8.3 cm x 25 cm)

flat elbow

= 12 ft. (3.7 m)

3-1/4" x 10"

(8.3 cm x 25 cm)

wall cap

= 0 ft. (0 m)
