Whirlpool AKR 604 Instrucciones de montaje

5019 318 33111



AKR 604-605-606-650

AKR 769-770-771-772-773

INSTALLATIONSANGABEN

Mindestabstand zur Kochfläche: 65 cm (Elektroplatten), 75 cm (Gas-, Öl-,

Kohlekochplatten). Befolgen Sie bei der Installation die Nummerierung (1

.....)

und die jeweiligen Anleitungen. Schließen Sie das Gerät erst nach erfolgter Installation

an die Stromversorgung an. Achtung! Das Auslassrohr und die

Befestigungsmanschetten sind nicht im Lieferumfang inbegriffen und müssen

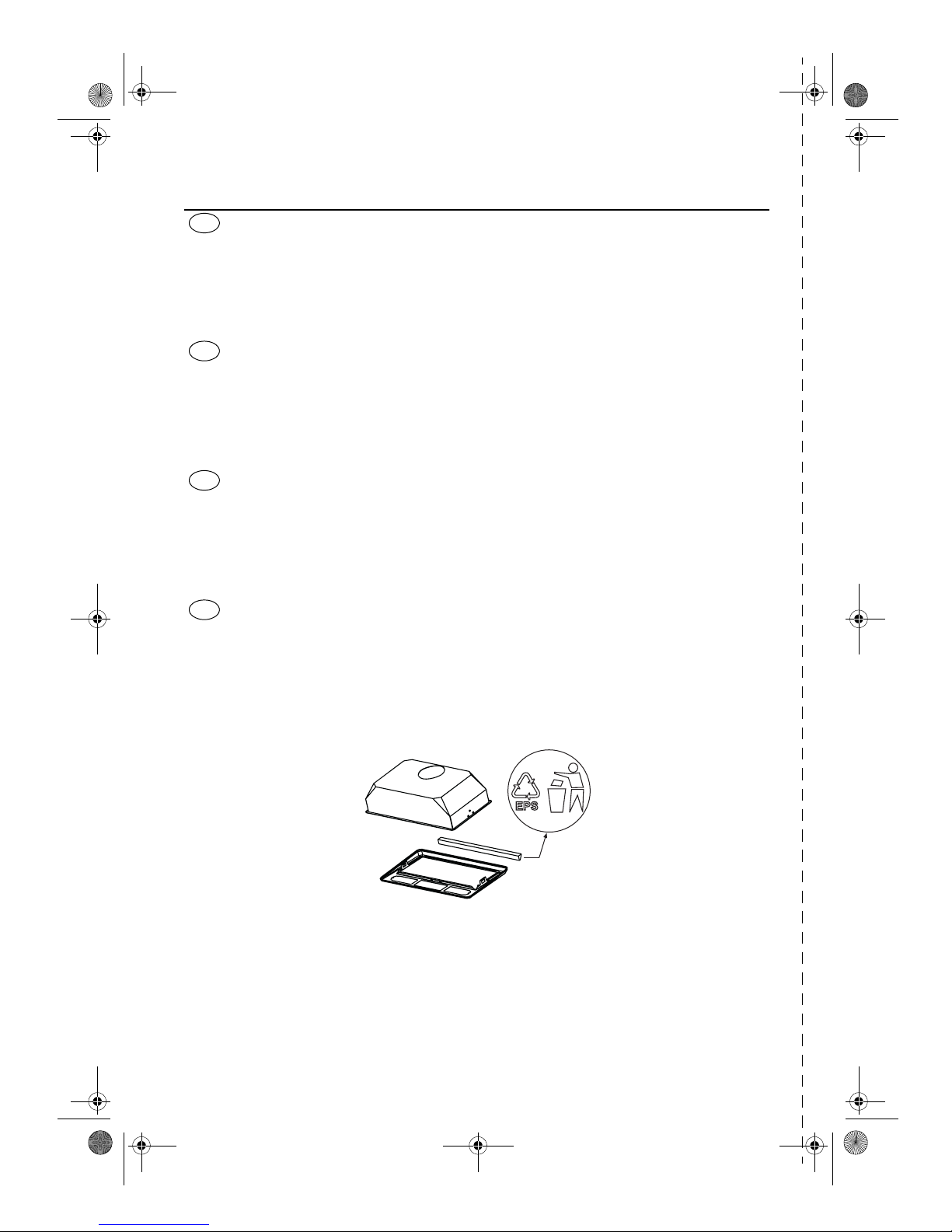

gesondert erworben werden. Die Styroporleiste am inneren Rand des

Fettfilterhalterungsrahmens ist zu entfernen (siehe Abildung unten).

INSTALLATION SHEET

Minimum height above cooker: 65 cm (electric cookers), 75 cm (gas, gas oil or coal

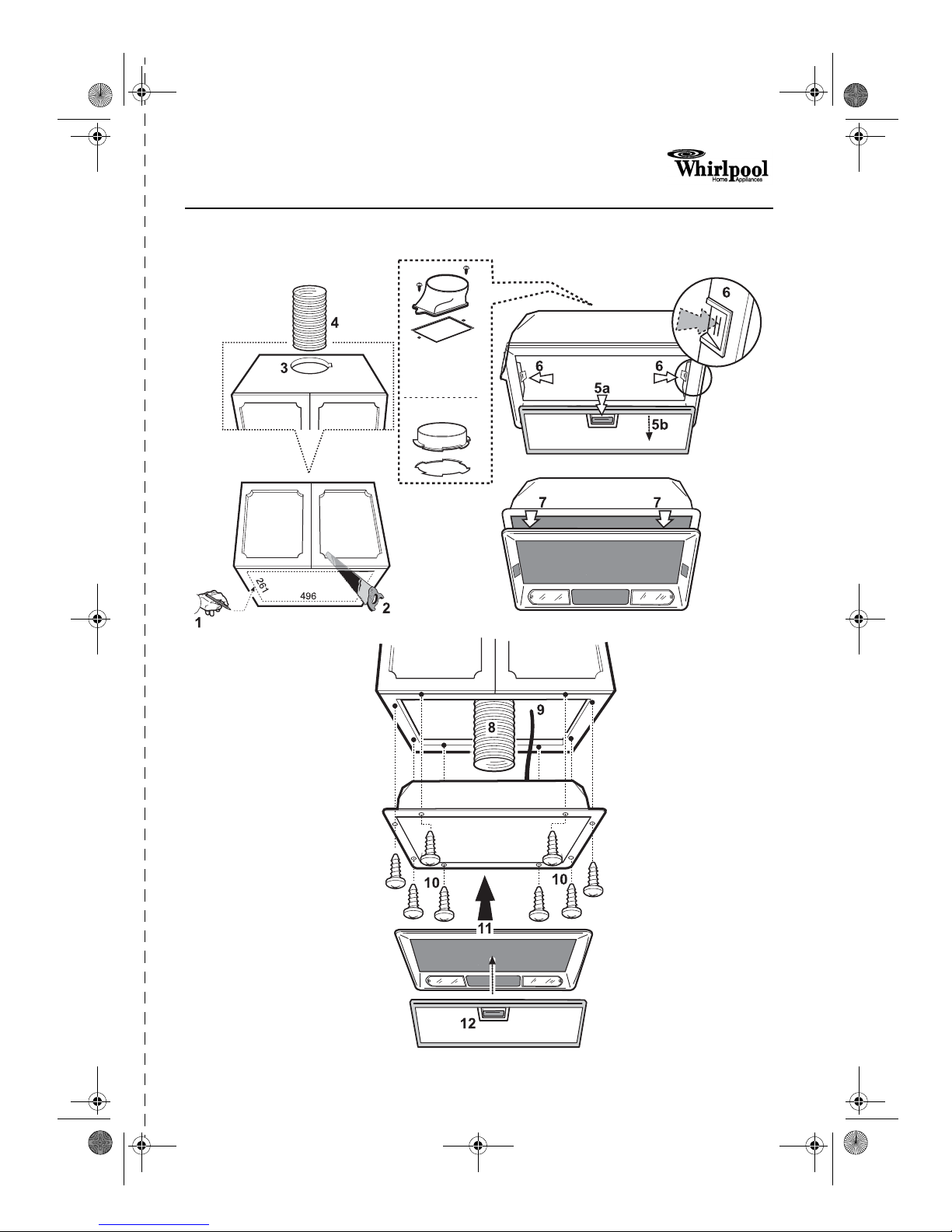

cookers). To assemble follow the numbers (1

.....) and relative instructions. Do

not connect the appliance to the electrical power supply until installation is

completed. Warning! The exhaust pipe and clamps are not supplied and must be

bought separately. Remove the polystyrene bar located inside the grease filters

surround (see figure below).

FICHE D'INSTALLATION

Distance minimale par rapport à la cuisinière : 65 cm (cuisinière électrique), 75 cm

(cuisinière à gaz, mazout ou charbon). Pour le montage, suivez la numérotation

.....) et les instructions correspondantes. Ne branchez pas l'appareil tant

que l'installation n'est pas terminée. Attention ! Le conduit d'évacuation et les colliers

de fixation ne sont pas fournis et doivent être achetés à part. La barre en polystyrène

située à l'intérieur du cadre du support filtres à graisses doit être enlevée (voir

illustration ci-dessous).

INSTALLATIEKAART

Minimumafstand tot het kooktoestel: 65 cm (elektrische kooktoestellen), 75 cm

(kooktoestellen op gas, gasolie of kolen). Volg voor de montage de nummering

.....) en de bijbehorende aanwijzingen. Geef het apparaat geen stroom

totdat de installatie geheel voltooid is. Let op! De afvoerbuis en de klembanden

worden niet bijgeleverd en moeten apart worden aangeschaft. Het element van

polystyreen in de draaglijst van de vetfilters moet worden verwijderd (zie

onderstaande afbeelding).

31833111.fm Page 1 Friday, December 19, 2003 9:57 AM

5019 318 33111



AKR 604-605-606-650

AKR 769-770-771-772-773

FICHA DE INSTALACIÓN

Distancia mínima desde los quemadores: 65 cm (quemadores eléctricos), 75 cm

(quemadores a gas, gasóleo o carbón). Para efectuar el montaje siga la numeración

.....) y las instrucciones. No conecte el aparato a la corriente eléctrica hasta

que la instalación esté completamente finalizada. ¡Atención! El tubo de descarga y las

guías no están incluidas y se compran aparte. La barra de poliestireno situada en el

interior del soporte de sujeción de los filtros antigrasa se quita (vea la figura siguiente).

FICHA DE INSTALAÇÃO

Distância mínima dos fogões: 65 cm (fogões eléctricos), 75 cm (fogões a gás, óleo ou

carbono). Para a montagem, siga a numeração (1

.....) e as respectivas

instruções. Não ligue o aparelho à corrente eléctrica até a instalação estar concluída.

Atenção! O tubo de descarga e as braçadeiras de fixação não são fornecidas e devem

ser compradas à parte. A barra em esferovite colocada no interior da esquadria de

suporte dos filtros de gordura, deve ser retirada (vide figura em baixo).

SCHEDA INSTALLAZIONE

Distanza minima dai fuochi: 65 cm (fuochi elettrici), 75 cm (fuochi a gas, gasolio o

carbone). Per il montaggio seguire la numerazione (1

.....) e le istruzioni

relative. Non dare corrente all’apparecchio finché l’installazione non è totalmente

completata. Attenzione! Il tubo di scarico e le fascette di fissaggio non sono fornite e

vanno acquistate a parte. La barra in polistirolo posta all'interno della cornice

supporto filtri antigrasso va rimossa (vedi illustrazione sottostante).

ùüùü+ùùùþ

ü$12.)12.1.)2"0120"FP02!"0120"FP0120"

.0! #02!0. #0! #.+.22  21.  #1202

.!1

.2"1$02" /0"2! 3 / 2020002!)

!0*.21#10#!2  !&12"0.212.1"! 1 $

1&."..&".2. !.120!&1"/0/.202..!0.

. 2 *$&!12þ!..) #12#!) #!102.12 01&20!)

2 #.1 #12!"2&32!&.!0..3.!000).

31833111.fm Page 2 Friday, December 19, 2003 9:57 AM

5019 318 33111



AKR 604-605-606-650

AKR 769-770-771-772-773

AKR 650

AKR 773

31833111.fm Page 3 Friday, December 19, 2003 9:57 AM

5019 318 33111



AKR 604-605-606-650

AKR 769-770-771-772-773

D F NL E

GB P I GR

PRODUCT SHEET

1. Control panel.

2. Grease filters (1 or 2 pieces).

3. Lighting unit (AKR 772-773: halogen bulbs).

4. Grease filters surround.

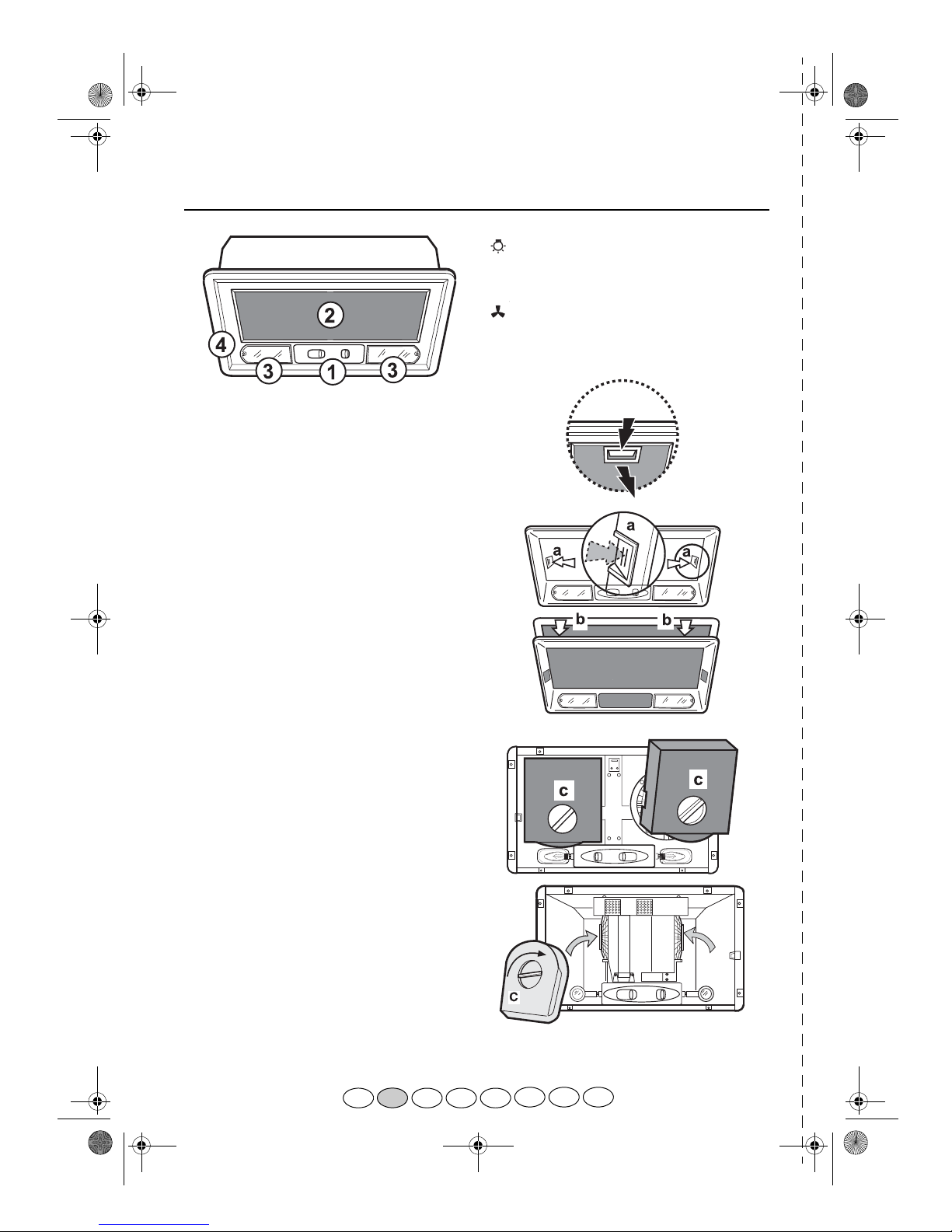

Removing and renewing or cleaning the

grease filter:

1. Disconnect the electrical power supply.

2. Remove the dirty grease filter by pulling the handle

first backwards and then downwards (Fig. 1).

3. After cleaning the grease filter refit in reverse

order, making sure the entire extraction surface is

covered.

Replacing bulbs

1. Disconnect the electrical power supply.

2. Remove the grease filter (Fig. 1) and the grease

filter surround (Fig. 2 - sequence a-b).

3. Remove the burnt-out bulb.

4. Use 40 W max E14 bulbs only.

For models AKR 772-773 use 20 W max halogen

bulbs (GU5.3 - Ø 50 mm).

5. Remount the grease filters surround.

Fitting or renewing the carbon filter:

1. Disconnect the electrical power supply.

2. Remove the grease filter (Fig. 1) and the grease

filter surround (Fig. 2 - sequence a-b).

3. If the carbon filters are already mounted (one or

two filters, depending on the model. covering the

motor protection grille) and need renewing, turn

the central handle (Fig. 3 - c) anticlockwise until

the filters release.

4. If the carbon filters are not already mounted,

locate the filters to cover the motor protection

grilles (two protection grilles - two carbon filters,

one protection grille - onecarbon filter), then turn

the central handle (Fig. 3 - c) of the filters

clockwise.

5. Refit the grease filter surround and the grease

filter.

CONTROL PANEL

Light switch.

The switch has two positions

(lights OFF - lights ON).

To switch on the lights: move the switch to the

right.

Speed selector switch.

The extraction speed switch has 3 settings,

depending on the amount of steam and fumes.

To increase the extraction speed: move the

switch to the right.

Fig. 3

Fig. 1

Fig. 2

AKR 650 - AKR 773

31833111.fm Page 6 Friday, December 19, 2003 9:57 AM
