DETAILED PLANNING DIMENSION

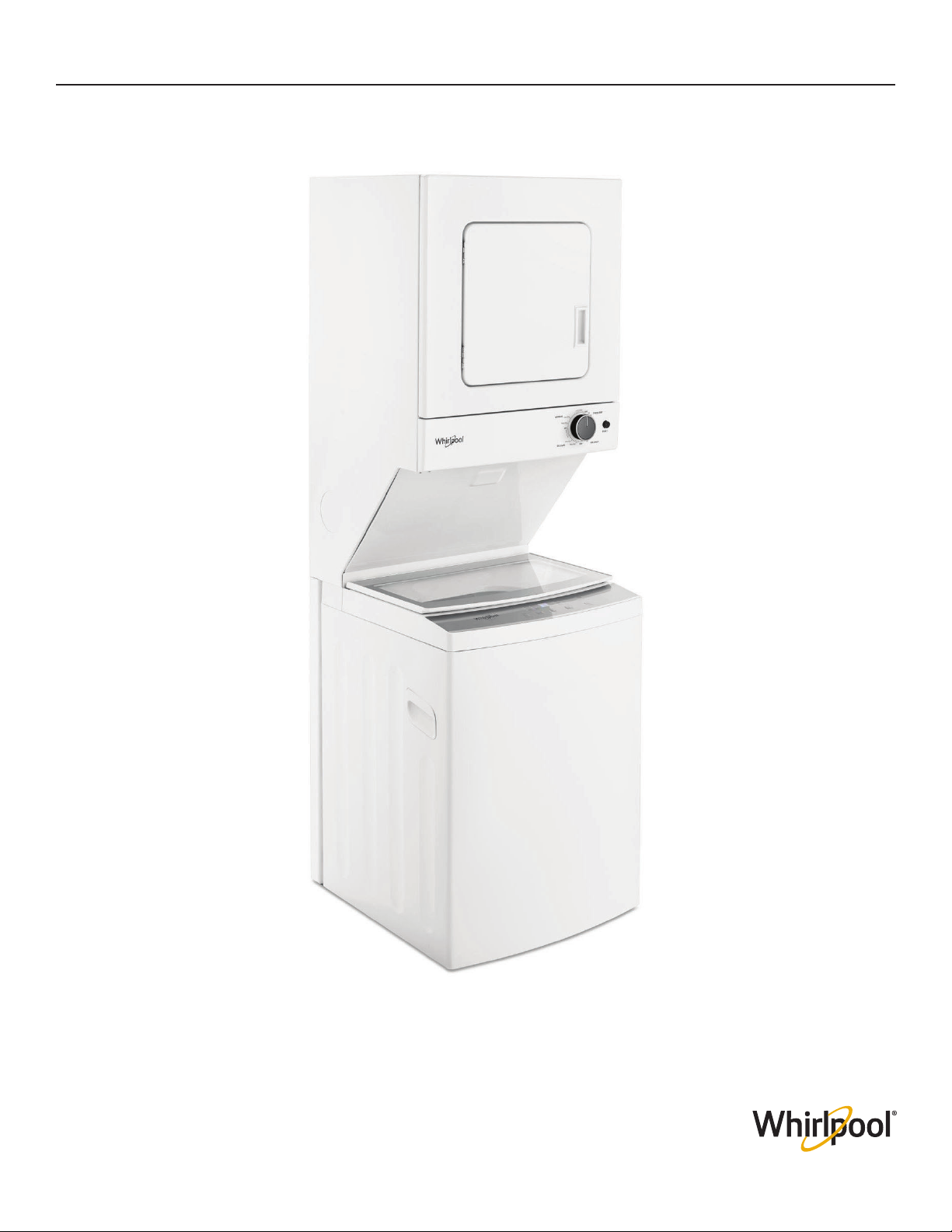

WHIRLPOOL®STACKED LAUNDRY CENTER WITH 6 WASH CYCLES AND WRINKLE SHIELD™
1 of 15
IMPORTANT: Dimensional specications are provided for planning purposes only. W11476237A
DETAILED PLANNING DIMENSION
WHIRLPOOL®STACKED LAUNDRY CENTER WITH 6 WASH CYCLES AND WRINKLE SHIELD™
IMPORTANT: Dimensional specications are provided for planning purposes only.
2 of 15
WARNING: To reduce the risk of re, electric shock, or injury to persons, read the IMPORTANT SAFETY INSTRUCTIONS and
INSTALLATION INSTRUCTIONS, located in your appliance's Owner's Manual, before installing and operating this appliance.

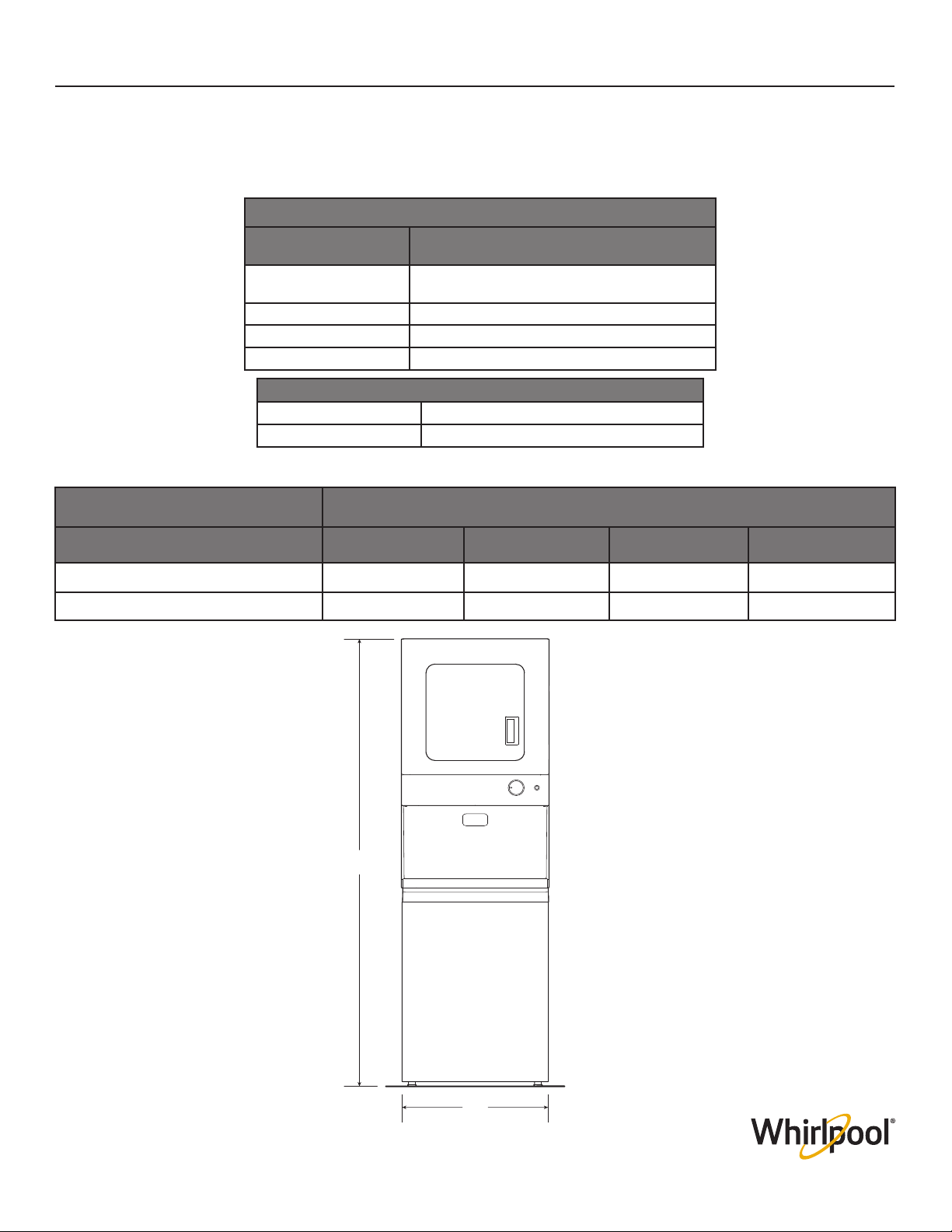

Electrical Requirements
WET4124HW 1.6 cu ft DOE (US) Washer Basket Capacity/
5.0 cu ft IEC (CAN) Dryer Drum Capacity
Minimum Circuit
Amperage Rating 20 A
Maximum Ampere Draw 20 A
Operating Voltage 120 V AC only
Operating Frequency 60 Hz
ELECTRICAL REQUIREMENTS

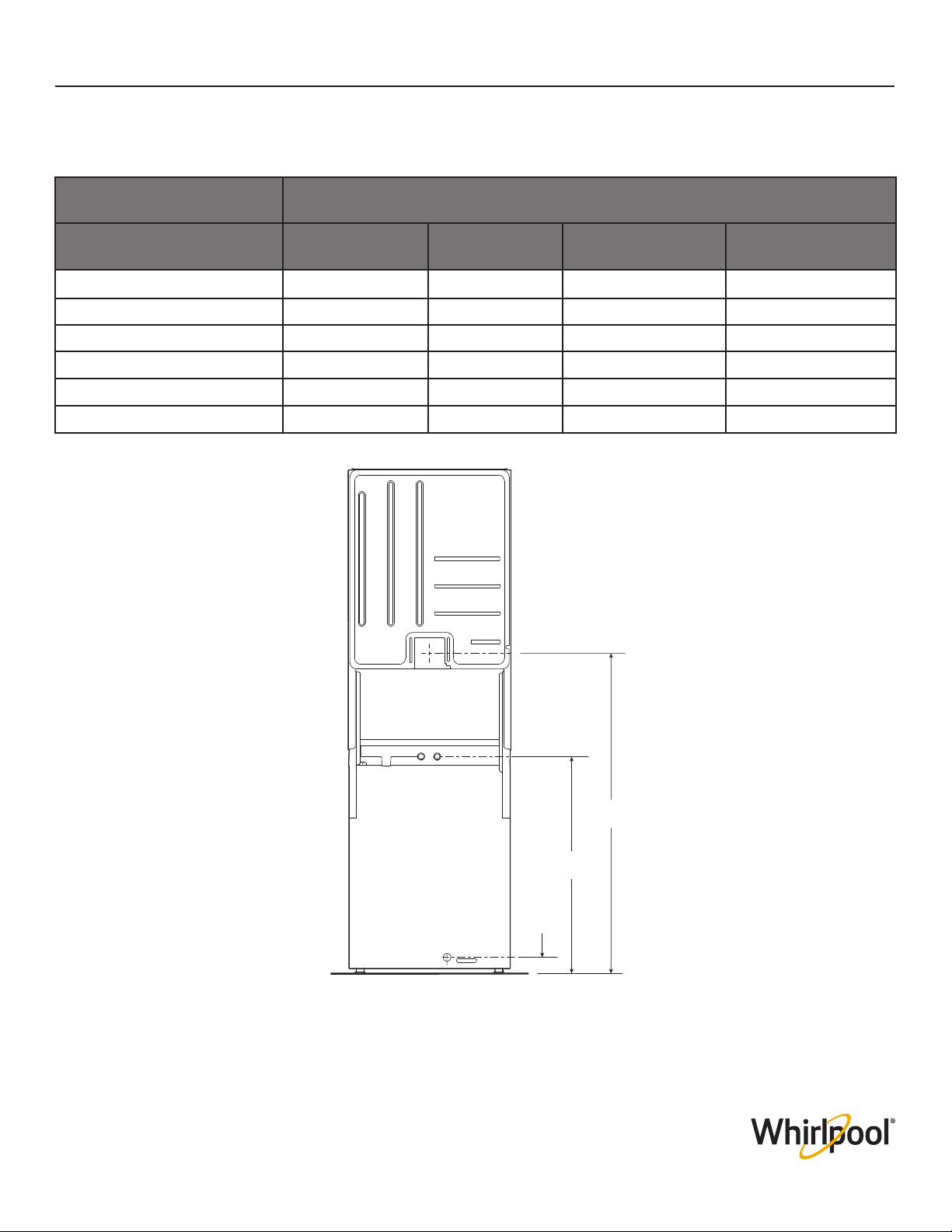

PRODUCT DIMENSIONS
WET4124HW 1.6 cu ft DOE (US) Washer Basket Capacity/
5.0 cu ft IEC (CAN) Dryer Drum Capacity
Unit of Measurement in (minimum) mm (minimum) in (maximum) mm (maximum)
Height (with feet) (A) 74 1880 - -
Product Width (B) 233/4603 - -
A
B
FRONT VIEW
Drum Volume
Dryer 3.4 cu ft
Washer -
DETAILED PLANNING DIMENSION
WHIRLPOOL®STACKED LAUNDRY CENTER WITH 6 WASH CYCLES AND WRINKLE SHIELD™
IMPORTANT: Dimensional specications are provided for planning purposes only.
3 of 15
PRODUCT DIMENSIONS
WET4124HW 1.6 cu ft DOE (US) Washer Basket Capacity/
5.0 cu ft IEC (CAN) Dryer Drum Capacity
Unit of Measurement in (minimum) mm (minimum) in (maximum) mm (maximum)
Door Width (C) 151∕2394 - -
Door Height (D) 151∕4387 - -
Height to Bottom of Door (E) 54 1375 - -
Product Depth with Dryer Door Open (F) 367∕16 926 - -
Product Depth (G) 265∕8676 - -
C
G
F
D
E
SIDE VIEW
DETAILED PLANNING DIMENSION
WHIRLPOOL®STACKED LAUNDRY CENTER WITH 6 WASH CYCLES AND WRINKLE SHIELD™
IMPORTANT: Dimensional specications are provided for planning purposes only.
4 of 15
PRODUCT DIMENSIONS
WET4124HW 1.6 cu ft DOE (US) Washer Basket Capacity/
5.0 cu ft IEC (CAN) Dryer Drum Capacity
Unit of Measurement in (minimum) mm (minimum) in (maximum) mm (maximum)
Position of Power Cord (H) 48 1219 - -
Power Cord Length 60 1524 - -
Position of Water Inlet Valves (I) 32 813 - -
Drain Hose Length - - - -
Diameter of Drain Hose - - - -
Position of Drain Hose (J) 21/264 - -
BACK VIEW
I
J
H
DETAILED PLANNING DIMENSION
WHIRLPOOL®STACKED LAUNDRY CENTER WITH 6 WASH CYCLES AND WRINKLE SHIELD™
5 of 15
IMPORTANT: Dimensional specications are provided for planning purposes only.

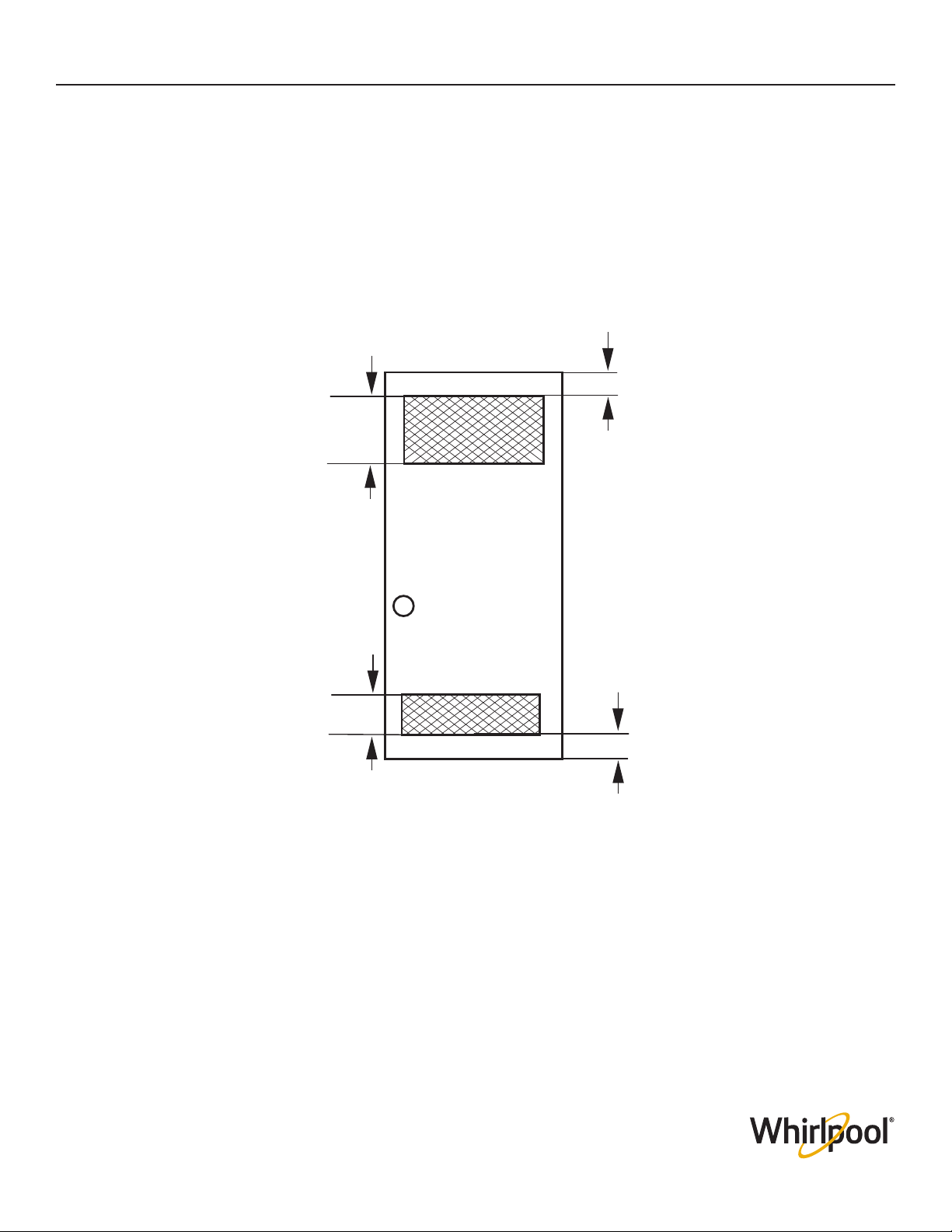

RECESSED AREA OR CLOSET INSTALLATION
All dimensions show recommended spacing allowed, except for closet door ventilation openings which are minimum required.
This washer has been tested for installation with spacing of 0" (0 mm) clearance on the sides. Consider allowing more space for ease
of installation and servicing, and spacing for companion appliances and clearances for walls, doors, and oor moldings. Add spacing
of 1" (25 mm) on all sides of washer to reduce noise transfer. If a closet door or louvered door is installed, top and bottom air openings
in door are required.
*For additional details (or information) specic to your model, refer to your Quick Start Guide.
24 in2
(155 cm2)
48 in2
3"
(76 mm)
(310 cm2)
3"
(76 mm)
Closet
door
Front
View
DIMENSIONS DE PLANIFICATION DÉTAILLÉES
ENSEMBLE DE BUANDERIE SUPERPOSÉ WHIRLPOOL®AVEC 6 PROGRAMMES DE LAVAGE
ET WRINKLE SHIELD™ (ANTIFROISSEMENT)
6 de 15
IMPORTANT: Les spécications dimensionnelles sont fournies uniquement à des ns de planication. W11476237A
DIMENSIONS DE PLANIFICATION DÉTAILLÉES
ENSEMBLE DE BUANDERIE SUPERPOSÉ WHIRLPOOL®AVEC 6 PROGRAMMES DE LAVAGE
ET WRINKLE SHIELD™ (ANTIFROISSEMENT)
IMPORTANT: Les spécications dimensionnelles sont fournies uniquement à des ns de planication.
7 de 15
AVERTISSEMENT: Pour réduire le risque d’incendie, de décharge électrique ou de blessures, lire les INSTRUCTIONS IMPORTANTES DE
SÉCURITÉ et INSTRUCTIONS D’INSTALLATION du guide d’utilisation de votre appareil avant d’installer et de faire fonctionner cet appareil.

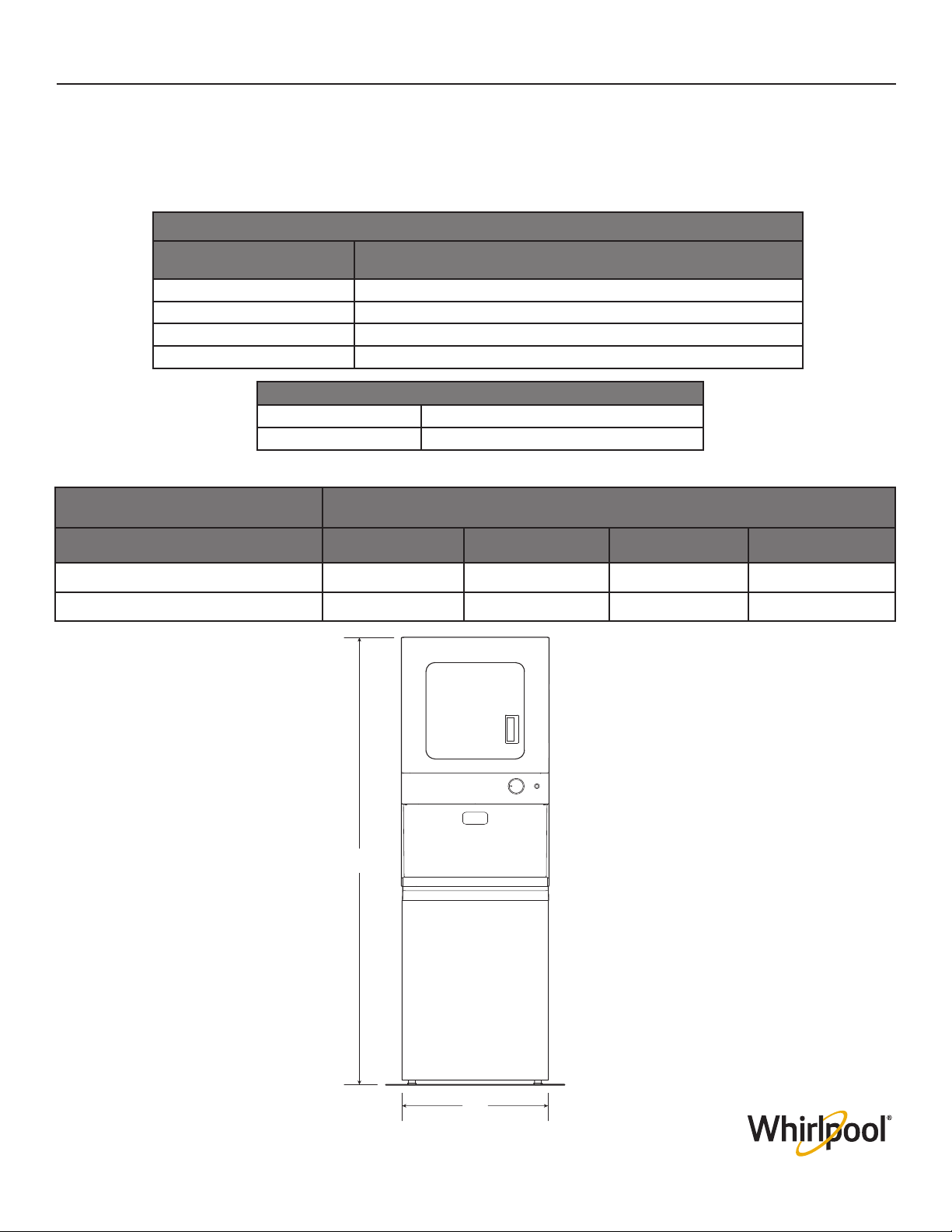

Spécications électriques
WET4124HW Capacité du panier de la laveuse de 1,6pi3(DOE aux É.-U.)/
Capacité du tambour de la sécheuse de 5,0pi3(IEC au Canada)
Courant minimum du circuit 20 A
Consommation maximum 20 A
Tension de fonctionnement 120 V CA seulement
Fréquence de fonctionnement 60Hz
SPÉCIFICATIONS ÉLECTRIQUES

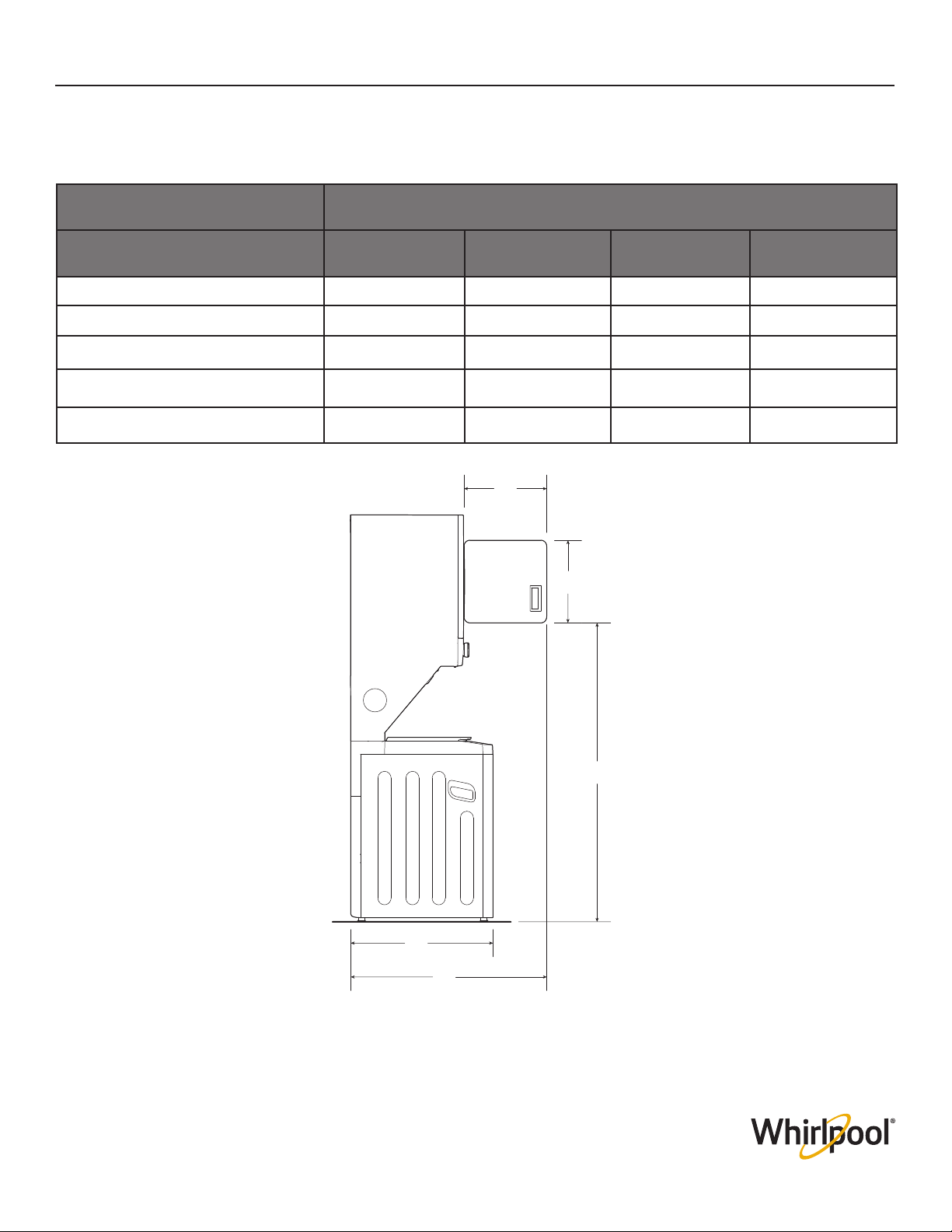

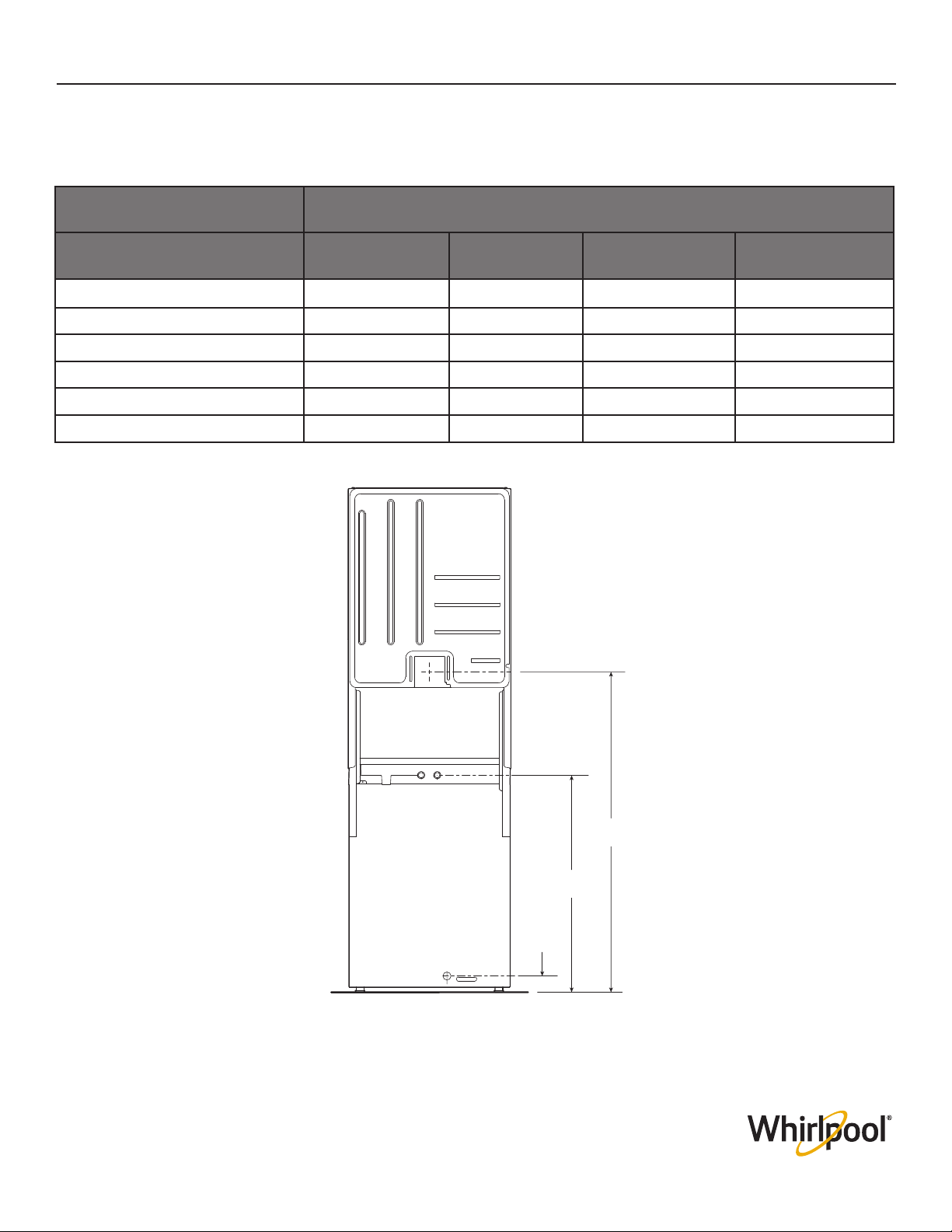

DIMENSIONS DU PRODUIT
WET4124HW Capacité du panier de la laveuse de 1,6pi3(DOE aux É.-U.)/
Capacité du tambour de la sécheuse de 5,0pi3(IEC au Canada)
Unité de mesure po (minimum) mm (minimum) po (maximum) mm (maximum)
Hauteur (avec pieds) (A) 74 1880 - -
Largeur du produit (B) 23 3/4603 - -
A
B
VUE DE FACE
Volume du tambour
Sécheuse 3,4pi3
Laveuse -
DIMENSIONS DE PLANIFICATION DÉTAILLÉES
ENSEMBLE DE BUANDERIE SUPERPOSÉ WHIRLPOOL®AVEC 6 PROGRAMMES DE LAVAGE
ET WRINKLE SHIELD™ (ANTIFROISSEMENT)
IMPORTANT: Les spécications dimensionnelles sont fournies uniquement à des ns de planication.
8 de 15
DIMENSIONS DU PRODUIT
WET4124HW Capacité du panier de la laveuse de 1,6pi3(DOE aux É.-U.)/
Capacité du tambour de la sécheuse de 5,0pi3(IEC au Canada)
Unité de mesure po (minimum) mm (minimum) po (maximum) mm (maximum)
Largeur de la porte (C) 15 1/2394 - -
Hauteur de la porte (D) 15 1/4387 - -
Hauteur jusqu’au bas de la porte (E) 54 1375 - -
Profondeur du produit avec la porte de
la sécheuse ouverte (F) 36 7/16 926 - -
Profondeur du produit (G) 26 5/8676 - -
C
G
F
D
E
VUE LATÉRALE
DIMENSIONS DE PLANIFICATION DÉTAILLÉES
ENSEMBLE DE BUANDERIE SUPERPOSÉ WHIRLPOOL®AVEC 6 PROGRAMMES DE LAVAGE
ET WRINKLE SHIELD™ (ANTIFROISSEMENT)
IMPORTANT: Les spécications dimensionnelles sont fournies uniquement à des ns de planication.
9 de 15
DIMENSIONS DU PRODUIT
WET4124HW Capacité du panier de la laveuse de 1,6pi3(DOE aux É.-U.)/
Capacité du tambour de la sécheuse de 5,0pi3(IEC au Canada)
Unité de mesure po (minimum) mm (minimum) po (maximum) mm (maximum)
Position du cordon d’alimentation (H) 48 1219 - -
Longueur du cordon d’alimentation 60 1524 - -
Positions des valves d’entrée d’eau (I) 32 813 - -
Longueur du tuyau de vidange - - - -
Diamètre du tuyau de vidange - - - -
Position du tuyau de vidange (J) 2 1/264 - -
VUE ARRIÈRE
I
J
H
DIMENSIONS DE PLANIFICATION DÉTAILLÉES
ENSEMBLE DE BUANDERIE SUPERPOSÉ WHIRLPOOL®AVEC 6 PROGRAMMES DE LAVAGE
ET WRINKLE SHIELD™ (ANTIFROISSEMENT)
10 de 15
IMPORTANT: Les spécications dimensionnelles sont fournies uniquement à des ns de planication.
INSTALLATION DANS UN ENCASTREMENT OU UNE ARMOIRE
Toutes les dimensions représentent les dégagements recommandés permis, hormis pour les ouvertures de ventilation de la porte de
l’armoire qui correspondent aux dimensions minimales nécessaires.
Cette laveuse a été testée pour une installation avec dégagement de 0po (0mm) sur les côtés. On peut éventuellement laisser
davantage de dégagement pour faciliter l’installation et l’entretien, ainsi que des distances de séparation pour les appareils ménagers
voisins et des dégagements pour les murs, portes et plinthes. Ajouter un espace supplémentaire de 1po (25mm) de tous les côtés de
la laveuse pour réduire le transfert de bruit. Si l’on installe une porte de placard ou une porte à persiennes, des ouvertures d’aération
au sommet et au bas de la porte sont nécessaires.
*Pour obtenir des détails (ou des informations) supplémentaires en lien avec votre modèle, consulter le Guide de démarrage rapide.
24 po2
(155 cm2)
48 po
(310 cm )
2
3 po
(76 mm)
2
3 po
(76 mm)
Porte de l’armoire
Vue de
face
