CABINET PARTS

For Model: EH070FXRQ00

(White)

2−07 Litho In U.S.A. (tpm) Part No. 8214754

CHEST FREEZER

CABINET PARTS

For Model: EH070FXRQ00

(White)

8214754

Illus. Part

No. No. DESCRIPTION

1 Literature Parts

8210431 Owner’s Manual

4356793 Energy Label

2 4356723 Hinge Assembly

3 4356463 Spacer, Hinge

4 4356321 Plastic, Grommet

5 8210312 Basket (2)

6 8210276 Thermostat

7 4356769 Knob, Thermostat

8 8210234 Control Box

9 4356743 Harness, Wiring

10 4356643 Clip

11 4356632 Breaker Strip

12 4356456 Drain Cap

14 4356583 Screw

15 4356491 Screw

16 4356731 Divider

(Optional)

17 4356481 Adaptor, Drain

19 4356622 Access Panel

21 Cabinet (Not A

Serviceable Part)

DOOR PARTS

For Model: EH070FXRQ00

(White)

8214754

Illus. Part

No. No. DESCRIPTION

1 8210307 Exterior Door

Panel (Includes

Insulation)

2 4356685 Handle

4 4356306 Clip, Handle

Oblong

6 4356524 Interior Door

Panel

7 4356550 Gasket

8 4356317 Plastic,

Mounting Clip

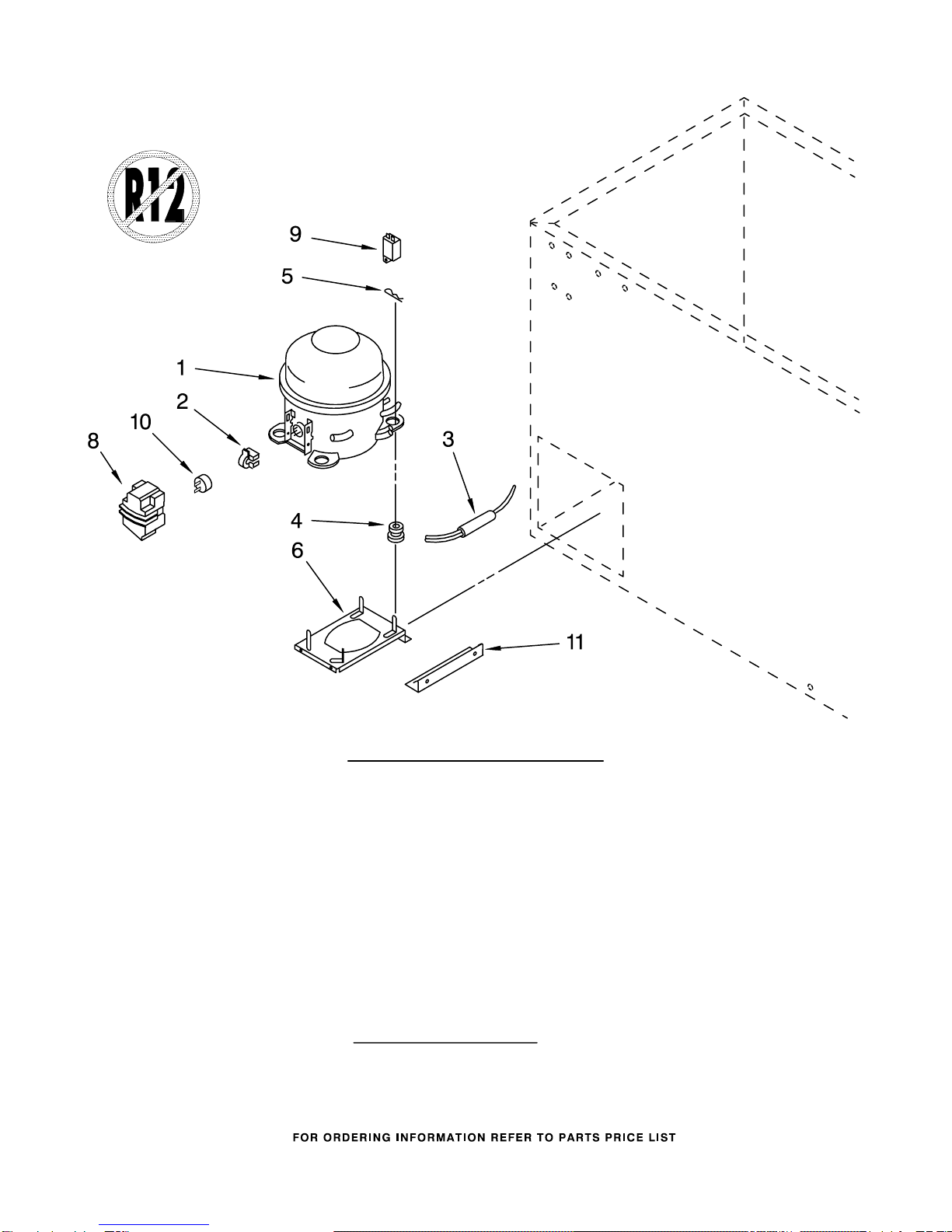

UNIT PARTS

For Model: EH070FXRQ00

(White)

8214754

Illus. Part

No. No. DESCRIPTION

1 8210240 Compressor

(Includes Items

2, 3, 4, 5, 8, 10)

2 4356738 Relay

3 4357299 Drier

4 4356335 Grommet, Mounting

Compressor

5 4356336 Clip, Hitch

6 4356590 Compressor, Base

8 8210242 Cover

9 8210308 Capacitor

10 8210241 Overload

11 4356720 Brace

REFRIGERANT CHARGE

3.7 oz.

(R−134A)

OPTIONAL PARTS (NOT INCLUDED)

For Model: EH070FXRQ00

(White)

Illus. Part

No. No. DESCRIPTION

Parts Not Illustrated and

Optional Parts (Not Included)

4356703 Clip, Gasket

(Kit Of 60)

Customer Touch−Up Material

350930 Enamel, White

(13 Oz. Spray Can)

72017 Brush Touch−Up Kit

(White)

799344 Enamel, White

(1 Qt. Uncut)

Important: The spray paint is

not to be used where the paint

may make contact with the door

gaskets.

8214754
