DDRRYYEERR DDOOOORR RREEVVEERRSSAALL IINNSSTTRRUUCCTTIIOONNSS

You can change your door swing from a right-side opening to a left-side opening, if desired. The following instructions are applicable for

models with a side-opening door.

Tools Needed

Flat-blade screwdriver Plastic putty knife Minimum 8" long TORX®T25®

star driver #2 Phillips screwdriver

WARNING

Electrical Shock Hazard

Disconnect power before removing doors.

Failure to do so could result in death or electrical shock.

3. Remove and transfer plastic hinge plugs

Use a small, flat-blade screwdriver to gently remove 4 hinge hole

plugs (A) on left side of dryer cabinet. Transfer plugs into hinge

holes on opposite side of dryer cabinet (where hinges were

removed in Step 2).

1. Place towel on dryer

Place towel on top of dryer to avoid damaging the surface.

4. Reverse the strike

Remove the door strike (A) from the dryer door opening. Remove

the cosmetic screw (B) opposite the door strike (A). Reinstall the

door strike and cosmetic screw on the opposite side of dryer door

opening from where they were removed.

NOTE: Door strike and plugs must be on the same side of the

dryer door opening.

2. Remove door from dryer cabinet

Open dryer door. Using a T25®screwdriver, remove screws (A)

and then (B) screws from each of the two hinges that attach dryer

door to front panel of dryer. Set the hinge screws off to the side for

reinstalling the door.

Remove the dryer door by lifting upward and out to lift the door off

the cabinet. Lay the door on a flat, covered surface, with the inside

of the door facing up.

5. Remove the door assembly

Lay the door on a flat, covered surface with the inside of the door

facing up. Remove the 3 plugs with a plastic putty knife. There is

a cut out to stick the putty knife under to pop out.

TORX and T25 are trademarks of Acument Intellectual Property, LLC.

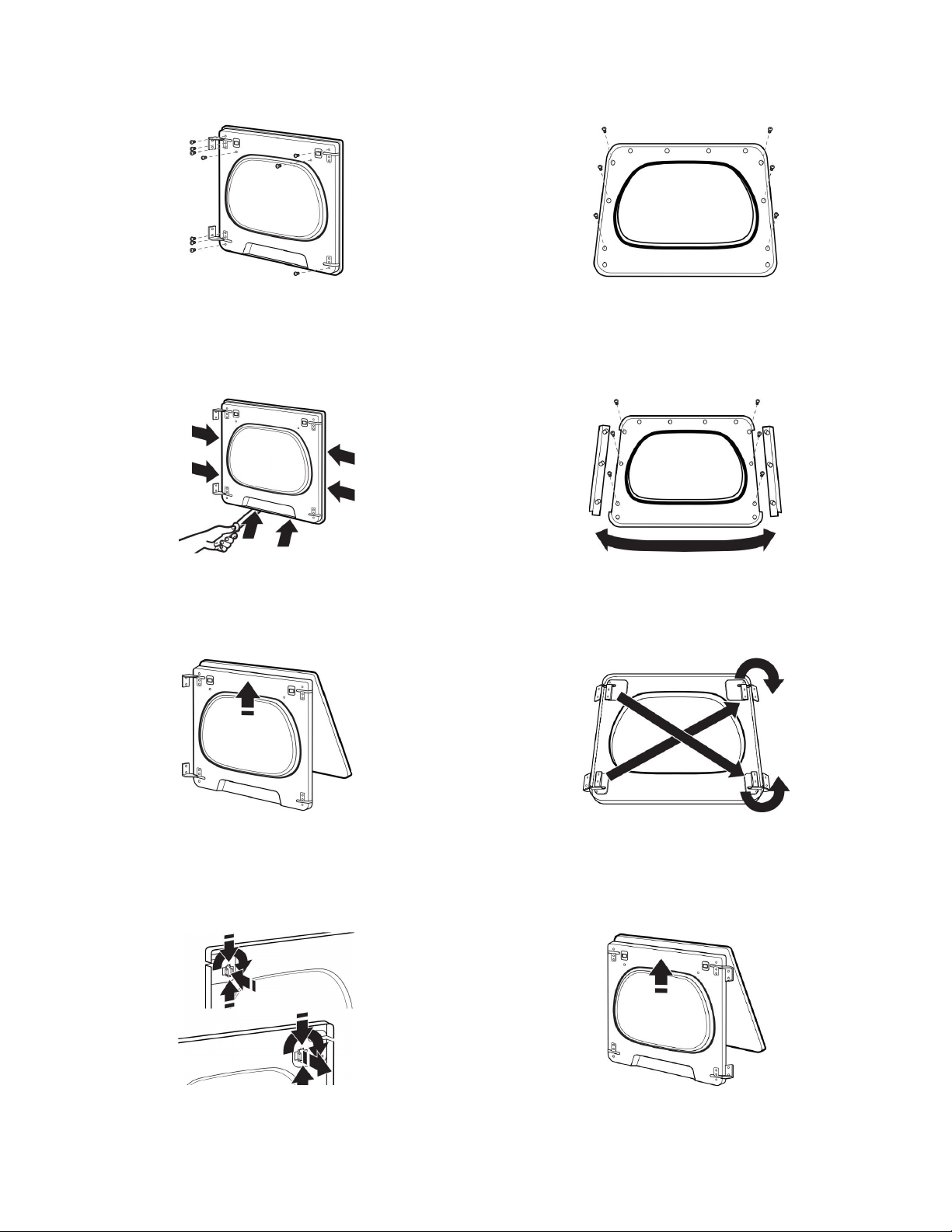

6. Remove screws from dryer door

Remove the 10 screws from the dryer door and set screws off to

the side.

10. Remove door hinges and trim screws

Remove the door hinges and set off to the side. Remove the 3

screws down the left and right sides of the door to remove the

outer trim pieces.

7. Remove inner door

Remove the inner door by using a plastic putty knife to separate

the sides and bottom of the dryer door and trim. There are 2 snaps

on left, right, and bottom of door. Insert the putty knife next to the

snaps.

11. Rotate trim pieces

Lift door up and rotate trim pieces to the opposite side from which

they were removed. Then screw trim pieces back in.

8. Pull door from frame

When you have the door separated from the frame, use a putty

knife to lift up in the center tab and then pull door toward you and

out.

12. Add hinges

Add the hinges to the right side of the door and then flip the hinge

labeled 1 to the bottom of the right side and the hinge labeled 2 to

the top of the right side of the door.

9. Transfer door strike

Remove door strike by pinching the clips from the inside of the

door panel. Then rotate 90° and push out the front. Insert door

strike on the other side of dryer door by pushing in and then add

the door strike plug.

13. Add inside panel

Add inside door panel back into the dryer door by sliding the top

into the top trim piece and then lower door down. Then press

down on the corners to snap into place with the hinges lined up

with the hinge holes.

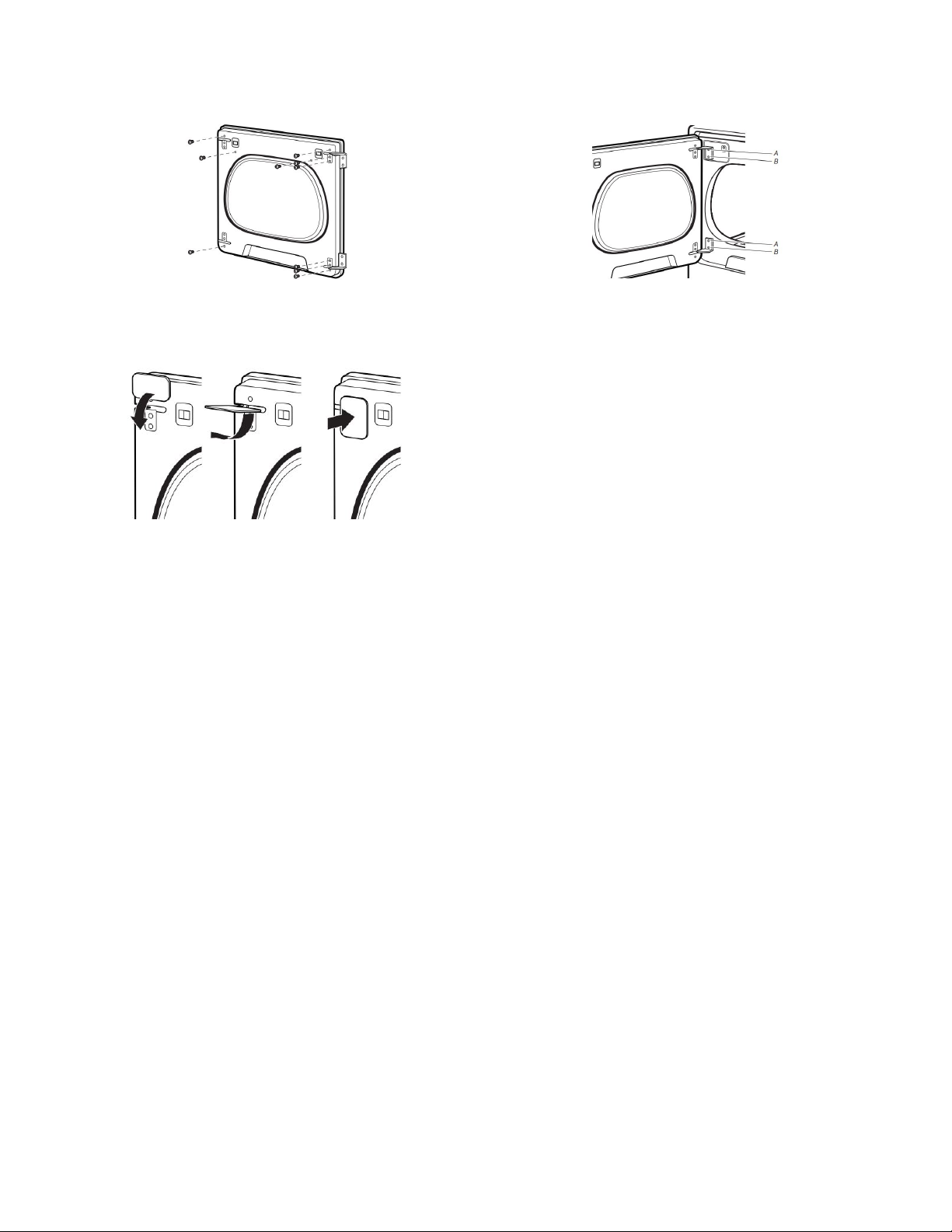

14. Reinstall door screws

Install 6 hinge screws and the other 4 screws.

16. Hang door

Hang door by placing set pin in dryer cabinet hole and slide door

down. Using a T25®screwdriver, install (A) screws and then (B)

screws. Tighten all hinge screws.

15. Install hinge covers and plugs

Hinge covers will go in sideways. Then rotate 90° and snap into

place.

Troubleshooting

See your Owner’s Manual or visit our website and reference Frequently Asked Questions to possibly avoid the cost of a service call.

IINNSSTTRRUUCCTTIIOONNSS PPOOUURR IINNVVEERRSSIIOONN DDEE PPOORRTTEE DDEE SSÉÉCCHHEEUUSSEE

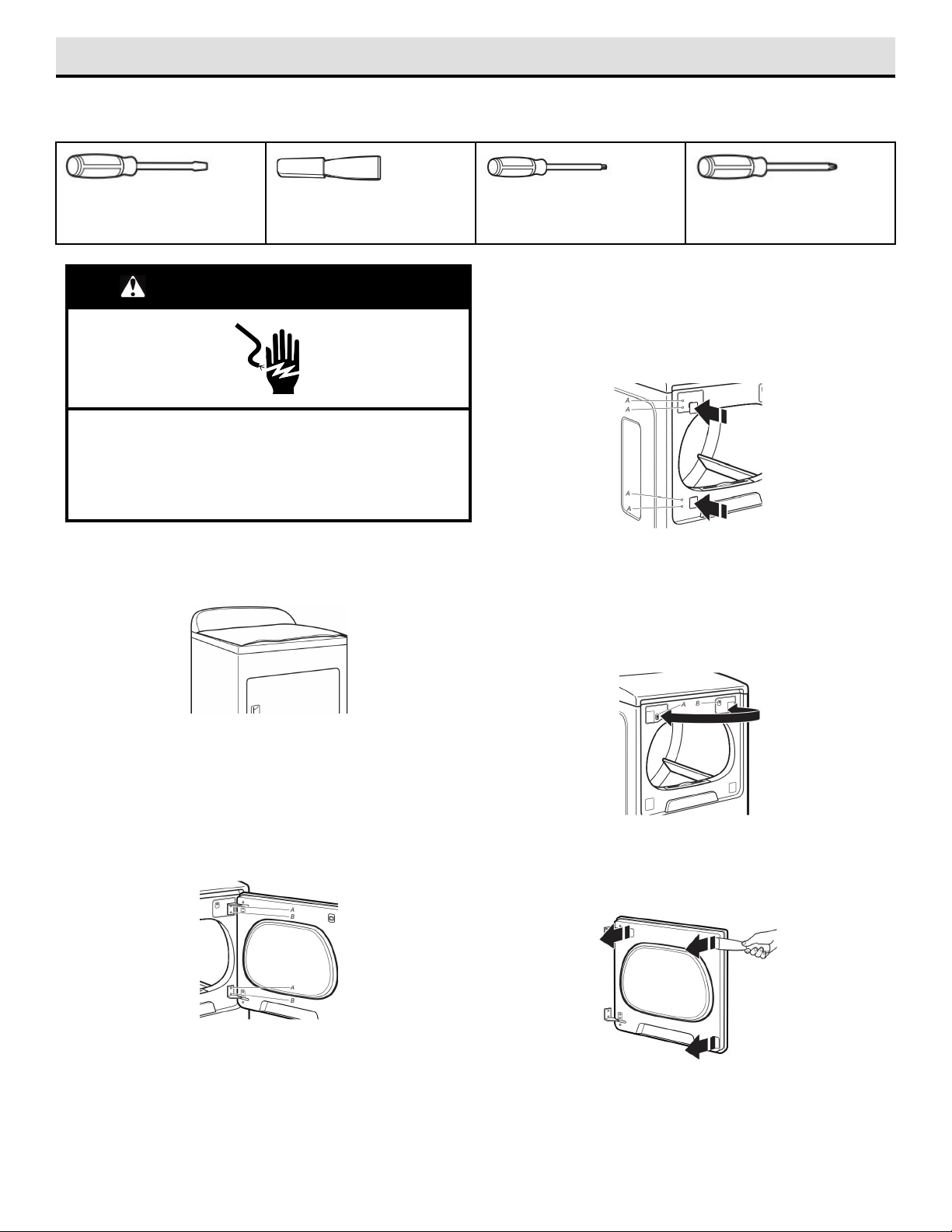

Au besoin, il est possible d’inverser le sens d’ouverture de la porte de la sécheuse. Les instructions suivantes concernent les modèles

avec porte à ouverture latérale.

Outils nécessaires

Tournevis à tête plate Couteau à mastic en plastique Tournevis étoile TORX®T25®

d’une longueur minimum de

8 po

Tournevis cruciforme no 2

AVERTISSEMENT

Risque de choc électrique

Déconnecter la source de courant électrique avant

d'enlever les portes.

Le non-respect de cette instruction peut causer un décès

ou un choc électrique.

3. Retirer et transférer les bouchons en

plastique de charnières

Utiliser un petit tournevis à lame plate pour retirer avec

précaution les 4 bouchons d’obturation (A) du côté gauche de la

caisse de la sécheuse. Transférer les bouchons dans les trous

de charnières du côté opposé de la caisse de la sécheuse (d’où

les charnières ont été enlevées à l’étape 2).

1. Placer une serviette sur la sécheuse

Placer la serviette sur le dessus de la sécheuse pour éviter

d’endommager la surface.

2. Retirer la porte de la caisse de la sécheuse

Ouvrir la porte de la sécheuse. À l’aide d’un tournevis T25,®retirer

d’abord les vis (A), puis les vis (B) de chacune des deux

charnières qui fixent la porte de la sécheuse au panneau avant de

la sécheuse. Mettre de côté les vis de charnière pour réinstaller la

porte.

Retirer la porte de la sécheuse en la soulevant à la verticale pour

dégager la porte de la caisse. Poser la porte sur une surface plane

protégée, côté intérieur (partie interne de la porte) vers le haut.

4. Inversion de la gâche

Retirer la gâche de la porte (A) de l’ouverture de la porte de la

sécheuse. Retirer la vis esthétique (B) à l’opposé de la gâche de

la porte (A). Réinstaller la gâche de la porte et la vis esthétique

au côté opposé de leur emplacement initial.

REMARQUE : La gâche de la porte et les chevilles doivent être

sur le même côté de l’ouverture de la porte.

5. Retrait de la porte

oser la porte sur une surface plane protégée, côté intérieur

(partie interne de la porte) vers le haut. Retirer les 3 chevilles à

l’aide d’un couteau à mastic. Elles sont munies d'une ouverture

pour y insérer le couteau à mastic et les extraire.

TORX et T25 sont les marques de commerce déposées de Acument Intellectual Properties, LLC

6. Retirer les vis de la porte de la sécheuse

Retirer les 10 vis de la porte de la sécheuse et les mettre de côté.

10. Retirer les charnières de la porte et les

vis de garniture

Retirer les charnières de la porte et les mettre de côté. Retirer

les 3 vis sur les côtés gauche et droit de la porte pour retirer les

garnitures extérieures.

7. Retirer l’intérieur de la porte

Retirer la porte intérieure en séparants les côtés et le bas de la

porte de la sécheuse et de la garniture à l'aide d'un couteau à

mastic en plastique. 2 attaches sont situées sur la gauche, sur la

droite et sur le bas de la porte. Insérer le couteau à mastic à côté

des attaches.

11. Faire tourner la garniture

Soulever la porte et faire pivoter les garnitures du côté opposé

par rapport à leur emplacement initial. Revisser ensuite les

garnitures.

8. Retirer la porte du cadre

Une fois la porte séparée du cadre, utiliser un couteau à mastic

pour soulever la languette centrale, puis tirer la porte vers vous et

vers l'extérieur.

12. Ajouter les charnières

Ajouter les charnières sur le côté droit de la porte, puis basculer

la charnière portant la mention 1 sur le bas du côté droit, et la

charnière portant la mention 2 sur le sommet du côté droit de la

porte.

9. Transférer la gâche de porte

Retirer la gâche de la porte en appuyant sur les pinces à l’intérieur

du panneau de porte. Tourner ensuite de 90° et pousser vers

l’extérieur (vers l’avant). Insérer la gâche de la porte en la

poussant en place de l’autre côté de la porte de la sécheuse, puis

insérer la cheville de la gâche de la porte.

13. Ajouter le panneau intérieur

Remettre en place le panneau intérieur de la porte sur la porte

en faisant coulisser le sommet sur la garniture supérieure, et

abaisser la porte. Ensuite, emboîter en appuyant sur les coins,

avec les charnières alignées dans les trous de charnières.

14. Réinstaller les vis de la porte

Installer les 6 vis de charnière et les 4 autres vis.

16. Suspendre la porte

Suspendre la porte en insérant une goupille à demeure dans le

trou de la caisse du cabinet et en glissant la porte vers le bas. À

l'aide d'un tournevis T25®, installer d’abord des vis (A), et ensuite

les vis (B). Serrer toutes les vis de la charnière.

15. Installer les couvre-charnières et les

chevilles.

Les couvercles de charnières seront déplacés latéralement.

Tourner ensuite de 90° et emboîter ne place.

Dépannage

Voir le manuel d’utilisation ou consulter notre site Web et la Foire aux questions pour éventuellement éviter le coût d’une intervention de

réparation.

IINNSSTTRRUUCCCCIIOONNEESS PPAARRAA IINNVVEERRTTIIRR EELL SSEENNTTIIDDOO DDEE AABBEERRTTUURRAA DDEE LLAA

PPUUEERRTTAA DDEE LLAA SSEECCAADDOORRAA

Puede invertir el cierre de la puerta de la abertura hacia la derecha a la abertura hacia la izquierda, si lo desea. Las siguientes

instrucciones son para los modelos con puertas de abertura lateral.

Herramientas necesarias

Destornillador de cabeza plana Cuchillo plástico para masilla Destornillador estrella TORX®

T25®de 8” de largo como

mínimo

Tournevis cruciforme no 2

ADVERTENCIA

Peligro de Choque Eléctrico

Desconecte el suministro de energía antes de sacar las

puertas.

No seguir esta instrucción puede ocasionar la muerte o

choque eléctrico.

3. Quite y transfiera los tapones plásticos

de la bisagra

Use un destornillador pequeño de hoja plana para quitar

cuidadosamente 4 tapones de los orificios de las bisagras en

el lado izquierdo del gabinete de la secadora. Transfiera los

tapones a los orificios de las bisagras en el lado opuesto del

gabinete de la secadora (donde se quitaron las bisagras en el

paso 2).

1. Coloque una toalla sobre la secadora

Coloque una toalla encima de la secadora para evitar dañar la

superficie.

2. Quite la puerta del gabinete de la secadora

Abra la puerta de la secadora. Use un destornillador T25®para quitar

los tornillos (A) y luego los tornillos (B) de cada una de las dos

bisagras que unen la puerta de la secadora al panel frontal de la

secadora. Coloque los tornillos de las bisagras a un lado para

cuando vuelva a instalar la puerta.

Para quitar la puerta de la secadora, levántela y retírela hacia afuera

del gabinete. Coloque la puerta sobre una superficie plana y

cubierta, con el lado interior de la puerta mirando hacia arriba.

4. Cómo invertir el tope

Quite el tope de la puerta (A) de la abertura de la puerta de la

secadora. Quite el tornillo de adorno (B) del lado opuesto del

tope de la puerta (A). Vuelva a instalar el tope de la puerta y el

tornillo de adorno en el lado opuesto de la abertura de la

puerta de la secadora de donde se quitaron.

NOTA: El tope de la puerta y los tapones deben estar del

mismo lado de la abertura de la puerta de la secadora.

5. Quite el ensamblaje de la puerta

Coloque la puerta sobre una superficie plana y cubierta, con el

lado interior de la puerta mirando hacia arriba. Quite los 3

tapones con un cuchillo de plástico para masilla. Hay un

recorte donde se puede introducir el cuchillo para masilla a fin

de hacer presión.

TORX y T25 son marcas registradas de Acument Intellectual Properties, LLC.

6. Quite los tornillos de la puerta de la secadora

Quite de la puerta de la secadora los 10 tornillos y déjelos a un lado.

10. Quite las bisagras de la puerta y los

tornillos del borde

Quite las bisagras de la puerta y déjelas a un lado. Quite los 3

tornillos en los lados inferior izquierdo y derecho de la puerta

para retirar las piezas del borde externo.

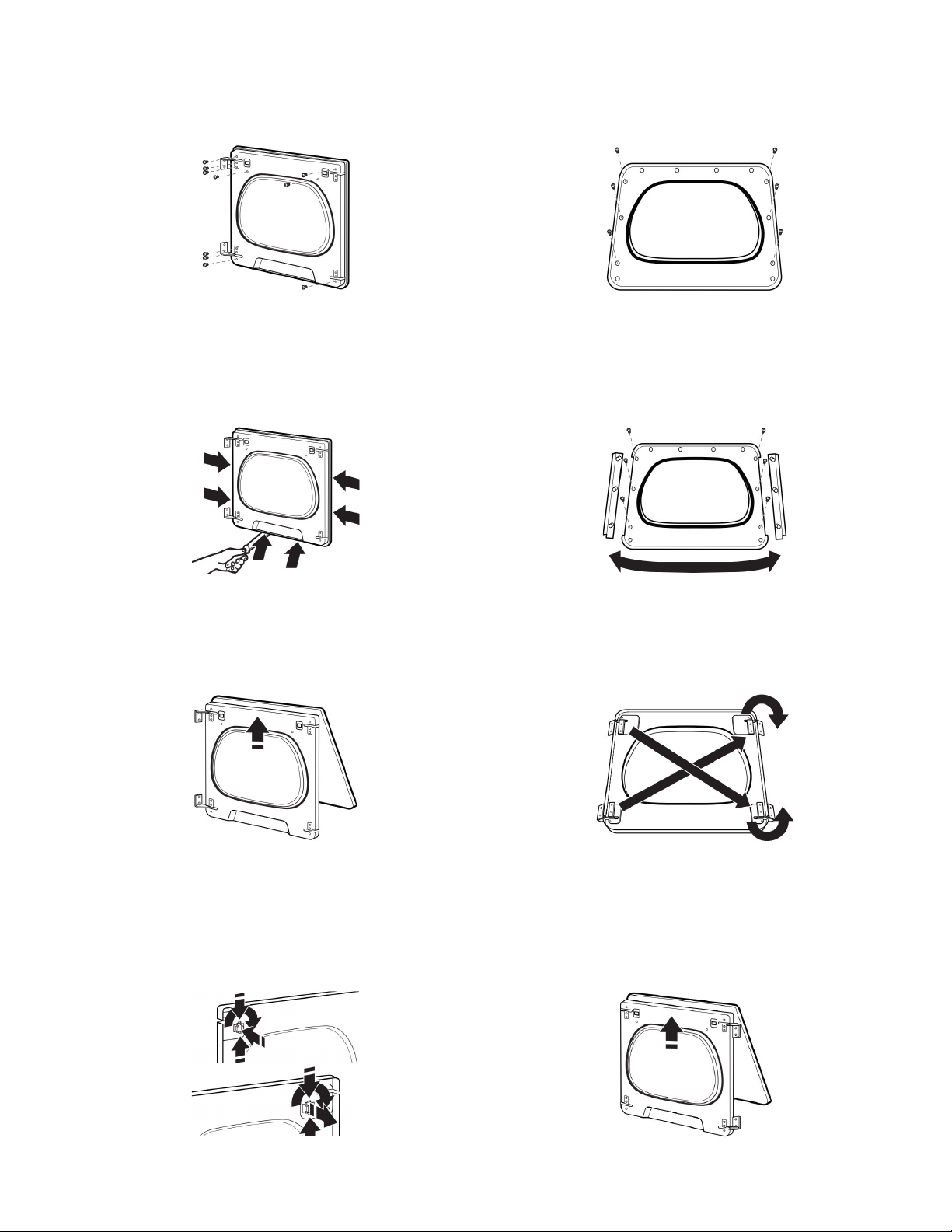

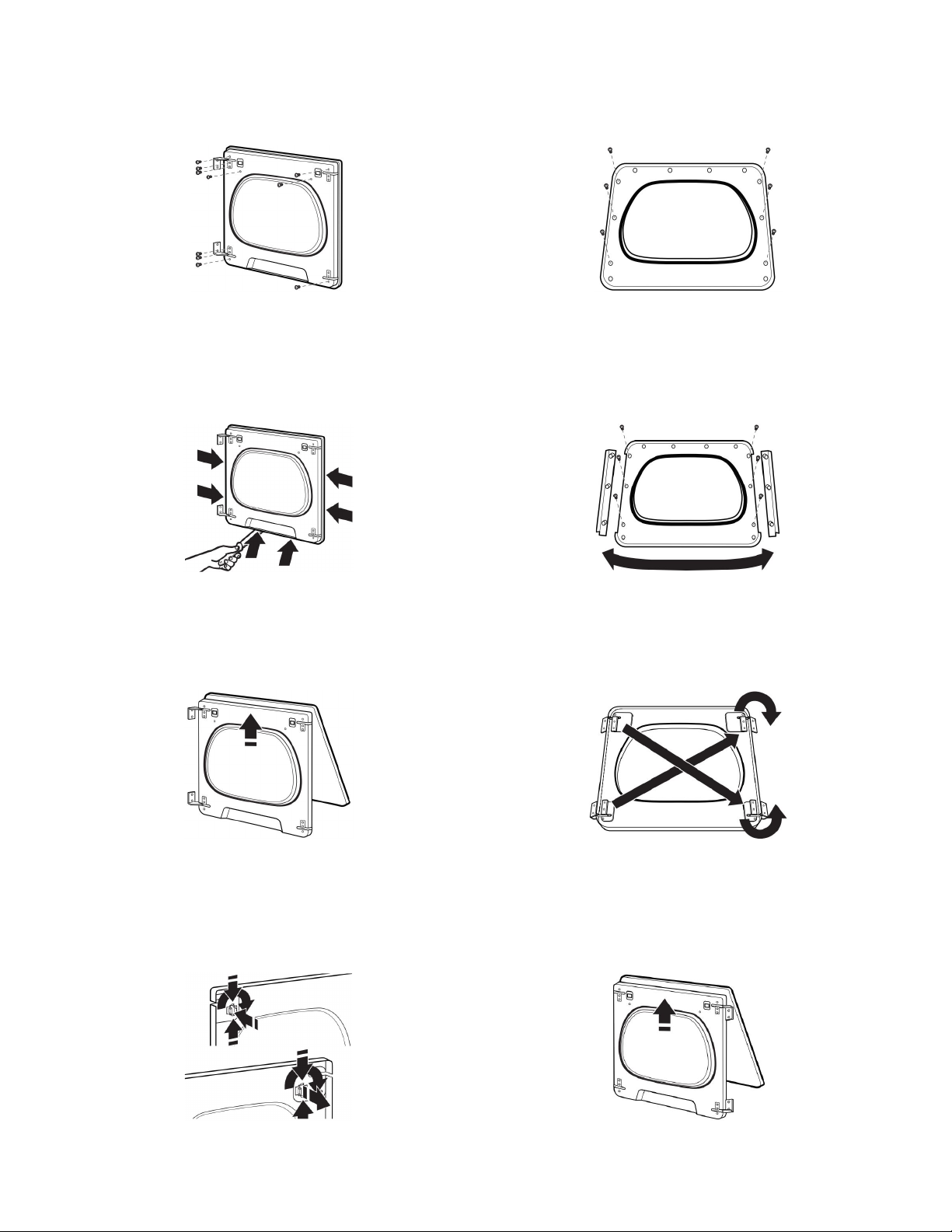

7. Quite la puerta interior

Para quitar la puerta interna, use un cuchillo de plástico para masilla

y separe los lados y la parte inferior de la puerta y el borde de la

secadora. Hay 2 broches a presión en los lados izquierdo y derecho,

y en la parte inferior de la puerta. Inserte el cuchillo para masilla

junto a los broches a presión.

11. Rote las piezas del borde

Levante la puerta y gire las piezas del borde al lado opuesto

del que se quitaron. A continuación, vuelva a atornillar las

piezas del borde.

8. Quite la puerta del marco

Cuando la puerta está separada del marco, use un cuchillo para

masilla para elevarla en la lengüeta central y luego tirar de la puerta

hacia usted y hacia afuera.

12. Agregue las bisagras

Coloque las bisagras en el lado derecho de la puerta y, a

continuación, invierta la bisagra etiquetada con el número 1 al

lado inferior derecho y la etiquetada con el número 2 al lado

superior derecho de la puerta.

9. Transfiera el tope de la puerta

Apriete los ganchos del lado interno del panel de la puerta para

quitar el tope de la puerta Luego gírelo 90° y tire hacia afuera. Para

insertar el tope de la puerta en el otro lado de la puerta de la

secadora, empújelo hacia adentro y luego agregue el tapón de tope

de la puerta.

13. Agregue el panel interior

Vuelva a colocar la parte posterior del panel interno en la

puerta de la secadora. Para hacerlo, deslice la parte superior

en la pieza del borde superior y luego haga descender la

puerta. A continuación, presione hacia abajo las esquinas

para colocarlas a presión en las bisagras alineadas con los

orificios de bisagra.

W11385858A

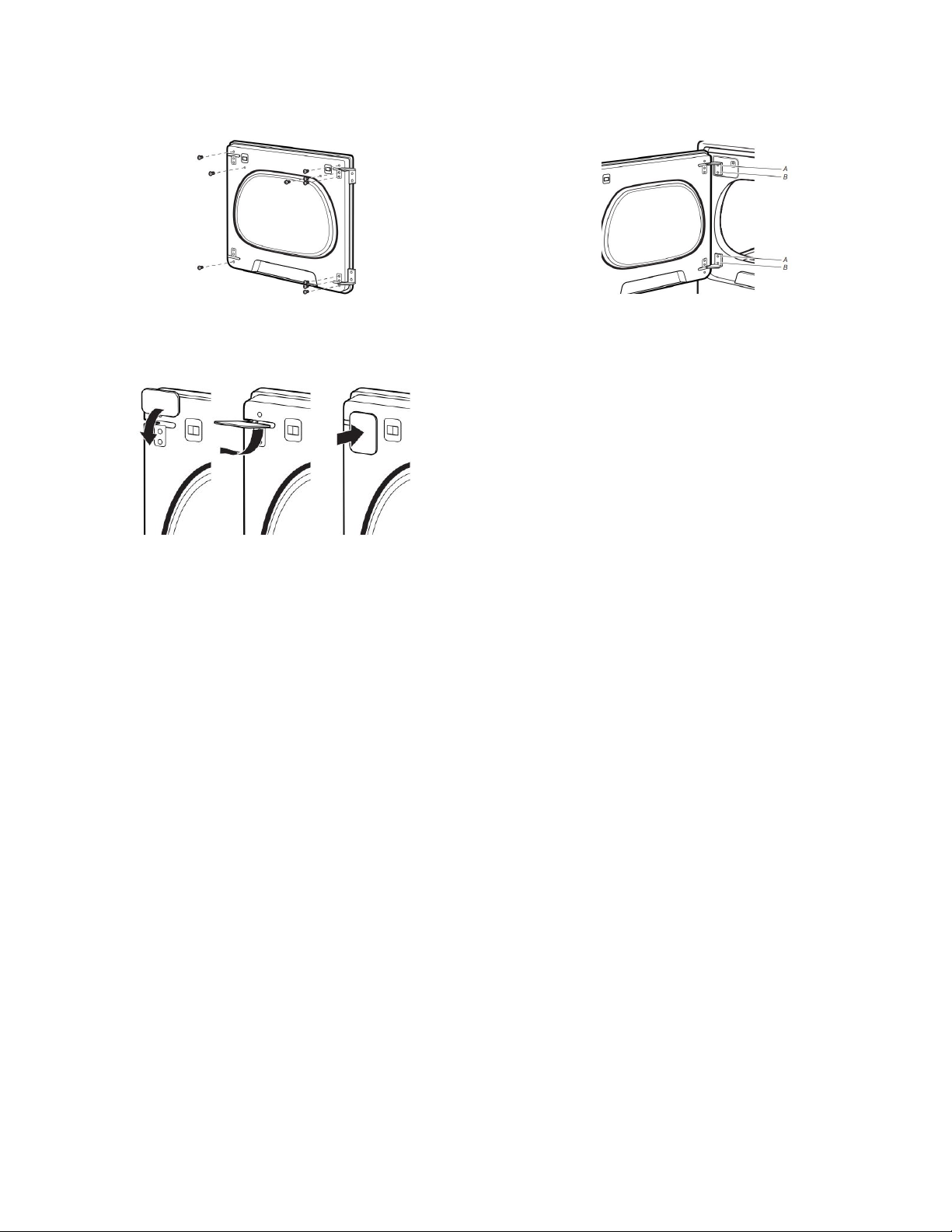

14. Vuelva a instalar los tornillos de la puerta

Instale 6 tornillos de bisagra y los otros 4 tornillos.

16. Coloque la puerta

Para colgar la puerta, coloque un pasador de ajuste en el

orificio del gabinete de la secadora y deslice la puerta hacia

abajo. Con un destornillador T25®, instale tornillos (A) y luego

tornillos (B). Apriete todos los tornillos de las bisagras.

15. Instale cubiertas y tapones de bisagras.

Las cubiertas de las bisagras se colocan de lado. Luego se giran 90°

y se traban en su lugar.

Solución de problemas

Consulte el Manual del usuario o visite nuestro sitio web y consulte la sección de "Preguntas frecuentes", para evitar posiblemente el

costo de una visita de servicio técnico.

Otros manuales para WED8500DC

Tabla de contenidos

Idiomas:

Otros manuales de Secadora de Whirlpool

Whirlpool

Whirlpool LEW0050PQ1 Guía de solución de problemas

Whirlpool

Whirlpool W10184516D Manual de usuario

Whirlpool

Whirlpool W10301450A-SP Manual de usuario

Whirlpool

Whirlpool AZA9791 Manual de usuario

Whirlpool

Whirlpool GCEM2990TQ Manual de usuario

Whirlpool

Whirlpool W10296184B Manual de usuario

Whirlpool

Whirlpool Conservator Manual de usuario

Whirlpool

Whirlpool WGD7500GW Manual de usuario

Whirlpool

Whirlpool CABRIO WED8600YW0 Manual de usuario

Whirlpool

Whirlpool LEW0050PQ0 Guía de solución de problemas

Whirlpool

Whirlpool LE444UXW Manual de usuario

Whirlpool

Whirlpool LSQ8000LQ2 Manual de usuario

Whirlpool

Whirlpool WGD7990XG0 Manual de usuario

Whirlpool

Whirlpool LEC8858EZ0 Manual de usuario

Whirlpool

Whirlpool LER3624EQ1 Manual de usuario

Whirlpool

Whirlpool W10240879B - SP Manual de usuario

Whirlpool

Whirlpool GEW9868KT Manual de usuario

Whirlpool

Whirlpool LEW0050PQ - Electric Dryer Manual de usuario

Whirlpool

Whirlpool LE-7680XM Manual de usuario

Whirlpool

Whirlpool CGM2751TQ0 Manual de usuario

Whirlpool

Whirlpool LDR3822 Manual de usuario

Whirlpool

Whirlpool 3395314 Manual de usuario

Whirlpool

Whirlpool Gold GEQ8831LL0 Manual de usuario

Whirlpool

Whirlpool LE6660XP Manual de usuario

Manuales populares de Secadora de otras marcas

Bosch

Bosch WTA79200GB Manual de usuario

Amana

Amana W10233410A Manual de usuario

Miele

Miele TWH 780 WP Manual de usuario

Asko

Asko T760 Manual de usuario

Alliance Laundry Systems

Alliance Laundry Systems 25 Series Manual de usuario

Bosch

Bosch Logixx 10 WTB76556GB Hoja de especificaciones

STIEBEL ELTRON

STIEBEL ELTRON Ultronic S Manual de instrucciones

Electrolux

Electrolux EW2H328R2 Manual de usuario

Beko

Beko DS8433RX1M Manual de usuario

Dawlance

Dawlance Spinner DS 6000 C Manual de usuario

Electrolux

Electrolux TP5080TW Manual de usuario

AEG

AEG TR838P4OB Manual de usuario

Indesit

Indesit IDV 75 Manual de usuario

Infiniton

Infiniton SD-DG85C Manual de usuario

BOMANN

BOMANN WT 5019 Manual de usuario

Alliance Laundry Systems

Alliance Laundry Systems TMB795C Manual de usuario

Asko

Asko T793C Manual de usuario

Kenmore

Kenmore 8041 - 5.8 cu. Ft. Capacity Electric Dryer Manual de usuario
