Vivotek ND8301 Manual de usuario

Quick Installation Guide

VAST inside • HD Local Display •

Full Integration with VIVOTEK Cameras

All specications are subject to change without notice.

P/N:625017301G Rev. 1.1

ND8301 Network Video Recorder

VIVOTEK INC.

6F, No.192, Lien-Cheng Rd., Chung-Ho, New Taipei City, 235, Taiwan, R.O.C.

|T:+886-2-82455282|F:+886-2-82455532|E:[email protected]

VIVOTEK USA, INC.

2050 Ringwood Avenue, San Jose, CA 95131

|T: 408-773-8686|F: 408-773-8298|E: [email protected]

VIVOTEK Netherlands B.V.

Busplein 36, 1315KV, Almere, The Netherlands

|T:+31 (0)36 5389 149|F:+31 (0)36 5389 111|E:[email protected]

English 繁中日本語 Español Português

簡中 Français Deutsch Italiano Türkçe Polski Русский Česky Svenska

Dansk

Nederlands

Indonesia

SC - 19

中文(简体)

如果网络录像主机冒烟或有异常气味，

应立即关闭。

将网络录像主机远离水源。如果弄湿网络

摄像头，应立即关闭。

切勿将网络录像主机放置在电视或烤箱

等热源附近。

工作温度请参考用户指南。

切勿将网络录像主机暴露于阳光直射的地

方。

切勿将网络录像主机放在高湿环境中。

安装警告

软件 CD

ND8301

保修卡

快速安装向导

电源线与电源适配器

檢查包装內容

切勿尝试移除或卸载IDE闪存上所安装的

软件。也不可打开机箱。否则我们将不承

担保修责任。

SC - 20

物理描述

正视图

后视图

磁盘1

磁盘2

硬盘指示灯

电源按钮&

指示灯

重置按鈕

RS-232接口(保留)局域网广域网

VGA

USB 2

接口组合USB 1

接口组合

eSATA

麦克风输入

线路输出

线路输入

DC电源

(直流电源)风扇排气孔

重要信息：

必须使机箱底部与后侧之间保留15 cm的

间隙。该间隙用于确保通过机箱底部排出

的热量得以充分扩散。必须使机箱两侧分

别与其侧边之间保留5 cm的间隙。

以此确保机器正常运行并维持空气的正常

流动。切勿阻碍机箱周围的气体流动，比

如将系统安置于密闭的橱柜中。

15cm

5cm

SC - 21

中文(简体)

SATA硬盘由用户提供。网络视频录像机能便捷地适合多数现有的SATA硬盘。

1. 用一把平头螺丝刀将旋转挡板锁盖解锁。拉动驱动器挡板杠杆以开启驱动器槽。

硬件安装

挡板杠杆

2. 将硬盘安装于驱动器槽中。使硬盘标签侧朝上，且其连接器侧朝向机箱内侧，将硬盘轻

轻放入驱动器槽内。将硬盘推入驱动器槽。当感觉到接触阻力时即可停止推入。

挡板锁盖

SC - 22

硬盘

挡板杠杆

3. 关闭驱动器槽挡板。

4. 4-1. 按压驱动器槽挡板的左边，将其扣入适当位置。

4-2. 用一把平头螺丝刀将挡板锁盖旋至“锁定”位置。

当驱动器槽内装有硬盘时，驱动器挡板应始终处于锁定状态。这就能确保硬

盘的牢固安装。

挡板锁盖

SC - 23

中文(简体)

接口连接

LAN Internet

Router

1 2

3 4 5

局域网广域网

VGA USB设备

外部存储设备

音频设备直流电源适配器

1 & 2. 将CAT5电缆或高质量以太网电缆连接至通过互联网与本地网络、交换网络或

客户端相连的摄像头。参考下一页以了解更多信息。

3. 将DB15 VGA端口连接至一个显示器(分辨率高达1920 x 1080)。

4. 连接键盘和鼠标等USB设备。

5. 如果外部eSATA存储设备可用，则将其连接至eSATA端口。

6. 将扬声器或麦克风连接至耳机插头连接器。

7. 连接配套供应的100 ~ 240 V直流电源适配器。(50~60 Hz, 5 A)

SC - 24

1. 将配套供应的电源适配器连接至一个电源插座。

将网络摄像头连接至NVR (网络视频录像机)的LAN (局域网)端口。

3. 如果您希望NVR (网络视频录像机)能够入网，则需将NVR (网络视频录像机)通过WAN (广

域网)端口连接至网络。打开远程控制的个人计算机网页浏览器，在其URL地址栏中键入

http://<public IP>:3454即可建立一个网页控制台。但是，需要了解路由器对于TCP (传输

控制协议)端口的转发端口设置。

4. 按下电源按钮运行NVR (网络视频录像机)。

Router

Internet

Router

网絡連線

默认固定IP：

192.168.1.10

局域网广域网

交换机

无线AP (接入点)/路由器

客户端

LAN (局域网)和WAN (广域网)端口可以使用相同或不同的子网配置。

如果您将摄像头连接至WAN (广域网)端口，确保该WAN (广域网)端口能经由路由器

或AP (接入点)从DHCP (动态主机配置协议)服务器获得一个IP地址。如果未获得，

则由WAN (广域网)端口检测到的摄像头将使用默认的IP地址，如169.254.xx.xx，而

LiveClient (现场客户端)软件将无法检测到该摄像头。

注:

默认：DHCP

SC - 25

中文(简体)

初始配置

1. 您一旦启动NVR (网络视频录像机)，屏幕上将会出现设置向导。您可以开始进行初始设

置。该系统由内置的IDE闪存进行启动。无需安装任何软件。

2. 输入默认的用户名和密码：admin & admin。建议您之后对密码进行修改，以防止非法访

问。

3. 点击下一步继续进行配置，按照屏幕上的说明完成配置过程。

4. 当您移至网络页面时，注意以下几点：

4-1. 如果您的本地网络具有一个DHCP (动态主机配置协议)服务器，您可以选择“自动获取

IP地址(DHCP)”。

4-2. 如果您的LAN (局域网)端口连接至一个独立的交换机(连接有摄像头)，您可以手动为摄

像头分配IP地址，以及LAN (局域网)端口本身的地址。

LAN (局域网)端口的默认静态IP地址为

192.168.1.10。

4-3. 将WAN (广域网)端口连接至一个具有

路由功能的路由器或AP (接入点)然后

再连接至一个DSL (数字用户线)或电缆

调制解调器。

5. 在磁盘页面，点击磁盘驱动器前面的复选框

以选定磁盘驱动器。选择建立单一磁盘，建

立阵列0，阵列1，或磁盘配置下拉菜单的其

它选项。点击应用，等待几分钟之后配置即

可生效。

参考屏幕上显示的每一个磁盘的分区类型说

明，比如RAID0 (阵列0)和RAID1 (阵列1)分

区类型说明。

SC - 26

6. 在摄像头页面，通过短暂的查找之后，由本地网络连接的所有摄像头应出现在摄像头列表

中。您可以点击摄像头的地址栏，手动分配IP地址。您也可以选择“为所有摄像头分配IP

地址”的复选框，让NVR (网络视频录像机)为摄像头分配IP地址。

点击下一步完成初始设置。确定

您拥有摄像头的访问凭证，以便

进行个别的更改。

准备使用

1. 然后您将进入控制中心屏幕。双击现场客户端或重播按钮进行实时观看和录像设置。

2. 打开LiveClient (现场客户端)应用程序可更改实时观看布局、摄像头视频流帧速率以及

其它选项。

SC - 27

中文(简体)

4. 有一点很重要的是，应确保实时观看和录像配置未超过系统的极限值：

就本地播放而言，用于实时观看的默认视频流1的分辨率可以最高配置为全高清30帧/

秒。视频流1也是用于连续录像的信号源。确定您摄像头的视频流1在速率为30帧/秒时

的分辨率未超过1080P。

NVR (网络视频录像机)支持流大小自动调节功能，将自动调节视频流的播放，以有效

地平衡系统资源。如果您禁用了流大小自动调节功能，而手动进行流大小设置，那么

您必须遵守以上所述的相关限制条件。

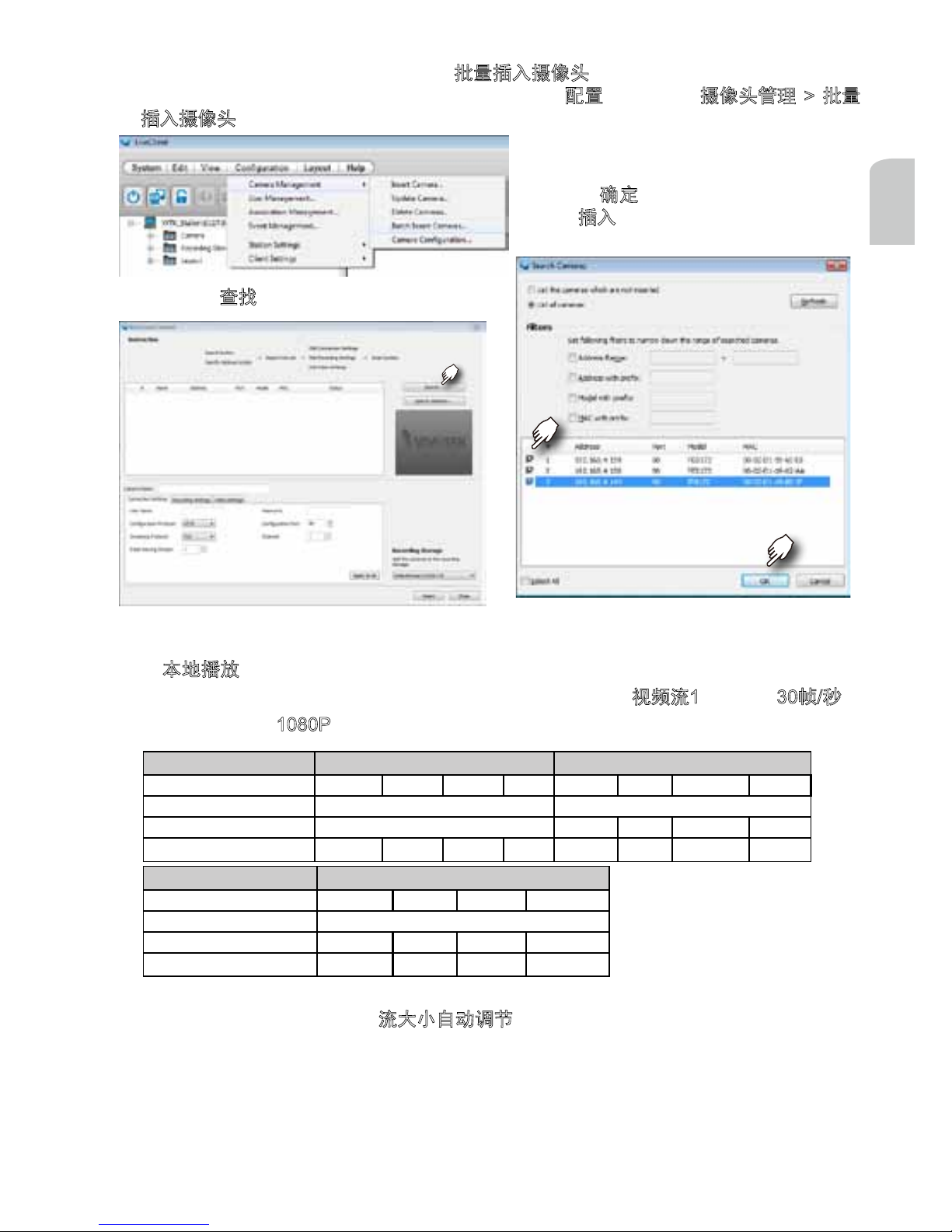

3. 3-1. 在默认设置条件下，会自动弹出批量插入摄像头窗口，您可以将配置应用于所选

摄像头。如果并未自动弹出设置窗口，您可以进入配置菜单，选择摄像头管理 > 批量

插入摄像头。

3-2. 点击查找按钮。

3-3. 点击摄像头前面的复选框以选定摄

像头。

3-4. 点击确定，回到上一个窗口，再点

击插入按钮。

5. 在插入您的摄像头之后，您可以开始将摄像头拖入视图单元格，并完成后续配置。参

考您的用户手册了解更多信息。

压缩形式 MJPEG H.264

分辨率 1080P 720P VGA CIF 1080P 720P VGA CIF

帧速率 15fps 30fps

码率/视频质量 Good 6Mbps 6Mbps 1Mbps 512kbps

视频流数量 - - 9 16 1 1 3 7

压缩形式 MPEG-4

分辨率 1080P 720P VGA CIF

帧速率 30fps

码率/视频质量 6Mbps 6Mbps 1Mbps 512kbps

视频流数量 2 2 5 16
