Rivelatore IR a tenda PET immune

IR motion tent detector PET immune

By-alarm

ITALIANO

1. CARATTERISTICHE …………………………………………………………………………………………………… 2

2. IL RIVELATORE E LE SUE PARTI …………………………………………………………………………………… 2

3. COLLEGAMENTI ……………………………………………………………………………………………………… 3

3.1 Collegamento alla centrale ………………………………………………………………………………………… 3

3.2 Collegamento resistenza di fine linea ……………………………………………………………………………… 5

4. CONFIGURAZIONE DEL RIVELATORE …………………………………………………………………………… 5

4.1 Configurazione del LED (Dip-switch 1) …………………………………………………………………………… 6

4.2 Configurazione Uscita allarme (Dip-switch 2) …………………………………………………………………… 6

4.3 Configurazione Sensibilità PIR (Dip-switch 3) …………………………………………………………………… 6

4.4 Configurazione Antimascheramento (Dip-switch 4) ……………………………………………………………… 6

5. SEGNALAZIONI DEL LED …………………………………………………………………………………………… 7

6. DIAGRAMMI DI COPERTURA ……………………………………………………………………………………… 7

7. INSTALLAZIONE ……………………………………………………………………………………………………… 8

7.1 Avvertenze …………………………………………………………………………………………………………… 8

7.2 Procedura di installazione…………………………………………………………………………………………… 8

8. WALK TEST …………………………………………………………………………………………………………… 11

9. REGOLE DI INSTALLAZIONE ………………………………………………………………………………………… 11

10. CONFORMITA' NORMATIVA ………………………………………………………………………………………… 11

By-alarm

Rivelatore By-alarm a tenda per la protezione di varchi ed inssi quali porte, nestre, terrazzi coperti, corridoi

di passaggio e vetrate, rilevazione a tendina a portata breve con lente regolabile no a 2 m o 5 m, PET immune,

funzione di antimascheramento, 1 uscita a relè NO o NC 28 Vdc 0,1A, installazione a parete, alimentazione 9,5-

18 Vdc 20 mA.

1. CARATTERISTICHE

• Alimentazione: 12 Vdc

• Assorbimento: 20 mA

• Copertura: 5x1 m

• Limite lunghezza di rilevamento: 5 m

• Uscita allarme: N.C./N.A. 28 Vdc 0,1 A (max) selezionabili

• Uscita di guasto: N.C. 28 Vdc 0,1 A (max)

• Uscita manomissione: N.C. 28 Vdc 0,1 A (max), aperto quando il coperchio è rimosso

• Velocità rilevabile: da 0,3 a 1,5 m/s

• Sensibilità: 2,0°C (a 0,6 m/s)

• Durata allarme: 2 ±1 s

• LED frontale:

- acceso fisso -> allarme

- lampeggiante -> rilevamento mascheramento e riscaldamento

• Periodo di riscaldamento: circa 60 s

• Temperatura di funzionamento: - 20..+ 60 °C

• Umidità ambientale: 95%

• Grado di protezione: IP55

2. IL RIVELATORE E SUE PARTI

Caratteristiche - Il rivelatore e le sue parti

Dip-switch

Morsetti

Staffa

Elemento di ﬁssaggio

Coperchio dell'

unità principale

Lente

Spugna

Unità principale

By-alarm

3. COLLEGAMENTI

Attenzione:

• L'uscita antimascheramento viene riconosciuta come Uscita di guasto.

• Per le generiche resistenze di bilanciamento si veda il par. 3.2.

Cavi di alimentazione.

Diametro Lunghezza max

12 V 14 V

AWG22 (0,33 mm2)290 m 620 m

AWG20 (0,52 mm2) 450 m 980 m

AWG18 (0,83 mm2) 720 m 1570 m

3.1 Collegamento alla centrale

Collegamenti

Singolo bilanciamento

Alimentazione (+)

Alimentazione (-)

Uscita allarme

COM

Uscita di guasto

Uscita

antimanomissione

AL–+ C TR TP TP

All'ingresso allarme della centrale

All'ingresso Antimascheramento della centrale

All'ingresso Tamper della centrale

3.3 kΩ

AL–+ C TR TP TP

By-alarm

Doppio bilanciamento

Triplo bilanciamento

Collegamenti

4.7 kΩ

3.3 kΩ

AL–+ C TR TP TP

4.7 kΩ

15 kΩ

3.3 kΩ

AL–+ C TR TP TP

All'ingresso allarme della centrale

By-alarm

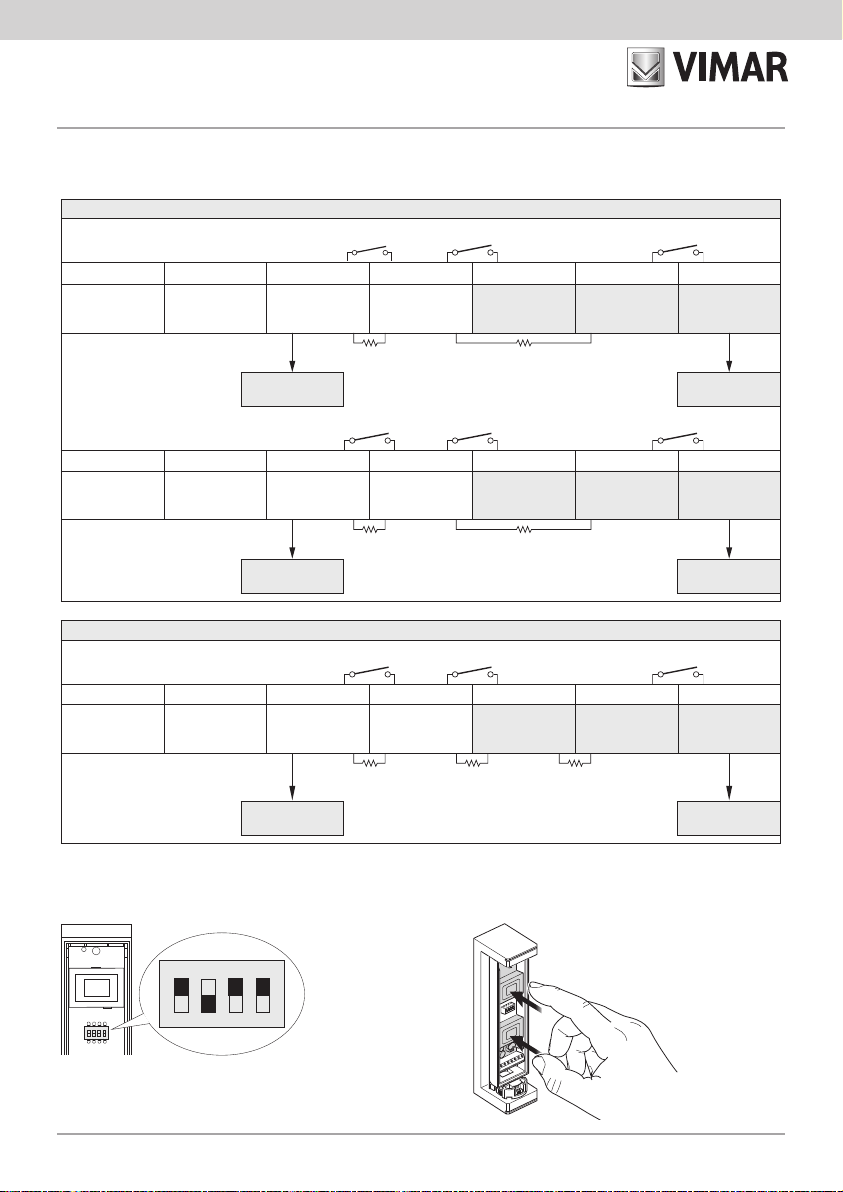

3.2 Collegamento resistenze di bilanciamento.

Poichè le uscite di allarme e di guasto condividono il morsetto COM, effettuare i collegamenti come sotto indicato.

4. CONFIGURAZIONE DEL RIVELATORE

La configurazione viene effettuata attraverso i dip-switch presenti sulla scheda elettronica del dispositivo.

Collegamenti - Configurazione del rivelatore

Doppio EOL

Relé d ‘allarme Relé di problemi Interruttore antimanomissione

1 2 3 4 5 6 7

Morsetto

positivo (+)

Morsetto

negativo (-)

Allarme

(N.C./N.A.) COM Segnalazione

Guasti (N.C.)

Dispositivo

antimanomissione

(N.C.)

Dispositivo

antimanomissione

(N.C.)

Allarme-EOL-Resistenza

Tamper-EOL-Resistenza

Pannello di

controllo

Pannello di

controllo

Relé d ‘allarme Relé di problemi Interruttore antimanomissione

1 2 3 4 5 6 7

Morsetto

positivo (+)

Morsetto

negativo (-)

Allarme

(N.C./N.A.) COM Segnalazione

Guasti (N.C.)

Dispositivo

antimanomissione

(N.C.)

Dispositivo

antimanomissione

(N.C.)

Allarme-EOL-Resistenza

Tamper-EOL-Resistenza

Pannello di

controllo

Pannello di

controllo

Triplo EOL

Relé d ‘allarme Relé di problemi Interruttore antimanomissione

1 2 3 4 5 6 7

Morsetto

positivo (+)

Morsetto

negativo (-)

Allarme

(N.C./N.A.) COM Segnalazione

Guasti (N.C.)

Dispositivo

antimanomissione

(N.C.)

Dispositivo

antimanomissione

(N.C.)

Allarme-EOL-

Resistenza

Guasti-EOL-

Resistenza

Tamper-EOL-

Resistenza

Pannello di

controllo

Pannello di

controllo

1 2 3 4

Non toccare la scheda ad

eccezione dei dip-switch e

del morsetto.

1 LED

2 USCITA ALLARME

3 SENSIBILITA' PIR

4 ANTIMASCHERAMENTO

By-alarm

Configurazione del rivelatore

4.1 Configurazione del LED (Dip-switch 1)

4.2 Configurazione Uscita Allarme (Dip-switch 2)

4.3 Configurazione Sensibilità PIR (Dip-switch 3)

4.4 Configurazione Antimascheramento (Dip-switch 4)

Posizione Funzioni

(impostazione predeﬁnita) LED ACCESO

OFF LED SPENTO

ON / ACCESO

OFF / SPENTO

1234

N.A.

N.C.

1234

STD

BASSA

1234

ON /

ACCESO

OFF /

SPENTO

1234

Posizione Funzioni

N.A.

(impostazione predeﬁnita) USCITA N.A.

N.C. USCITA N.C.

Posizione Funzioni

STD

(impostazione predeﬁnita) SENSIBILITÀ NORMALE

BASSA BASSA SENSIBILITÀ

Posizione Funzioni

(impostazione predeﬁnita) ANTISMASCHERAMENTO ATTIVATO

OFF ANTISMASCHERAMENTO

DISATTIVATO

Se la condizione mascheramento persiste per oltre 3 minuti, verrà generato un segnale di GUASTO.

Il segnale di guasto viene generato dopo 20 secondi, in modalità di test antimascheramento.

1 minuto

Apprendimento

Modalità di prova ANTIMASCHERAMENTO

Il segnale di guasto viene emesso dopo 20 secondi. Il segnale di guasto viene emesso dopo 3 minuti.

Modalità normale

10 minuti

Chiudere il coperchio dell'unità principale prima di inserire l'alimentazione.

Quando si inserisce l'alimentazione, l'unità passa immediatamente alla "modalità di apprendimento".

Se l'alimentazione è stata applicata prima della chiusura, è necessario interromperla e applicarla nuovamente.

Prestare attenzione a non lasciare alcun oggetto entro 1 m di distanza dall'unità

Se viene segnlata un'uscita di guasto (rilevamento non corretto del mascheramento) immediatamente dopo la

messa in funzione, posizionare il DIP switch 4 (ANTIMASCHERAMENTO) su "OFF", quindi su "ON" e infine chiudere

il coperchio.

By-alarm

6. DIAGRAMMI DI COPERTURA

5. SEGNALAZIONI DEL LED

Il led segnala la condizione di allarme, il tentativo di mascheramento e la fase di riscaldamento del dispositivo.

Segnalazione del led - Diagrammi di copertura

LED

Stati del rivelatore Indicazioni del LED

Riscaldamento

• Il LED lampeggia anche se l’interruttore DIP 1 è impostato su “OFF” Lampeggia per circa 60 secondi

Allarme

Si illumina per 2 secondi.

Rilevamento mascheramento

• Il LED lampeggia anche se l’interruttore DIP 1 è impostato su “OFF” Lampeggia 3 volte e poi ripete la sequenza

(m)

012345

0,8

1,0

1,2

(m)

012345

0,8

1,0

1,2

Vista dall’alto Vista laterale

Portata di rilevamento 5 m

Portata di rilevamento 2 m

Lampeggiante SPENTOAcceso

1 0 1 2 3 4 5 (m)

(m)

Gamma di regolazione: 95°

(variazioni di 5°)

Gamma di regolazione: 95°

(variazioni di 5°)

By-alarm

7. INSTALLAZIONE

Direzione di rilevamento di una persona che si avvicina:

7.1 Avvertenze

7.2 Procedura di installazione

Installazione

Non rimuovere la scheda.

Non toccare la scheda,

ad eccezione del DIP switch

da 0,89

a 1,2 m

PARALLELO

Altezza di montaggio.

Elemento

di ﬁssaggio

1. Aprire il coperchio dell'unità principale. 2. Rimuovere l'elemento di fissaggio.
