PIXEL UP

40405 - 40425

Targa con unità elettronica Due Fili Plus audio e audio/video, display e tastiera alfanumerica

Panel with Due Fili Plus audio and audio/video electronic unit, display and alphanumeric keyboard

Platine avec unité électronique Deux Fils Plus audio et audio/vidéo, écran et clavier alphanumérique

Klingeltableau mit Audio- und Audio-/Video-Elektronikeinheit Due Fili Plus, Display und alphanumerischer Tastatur

Placa con unidad electrónica Due Fili Plus audio y audio/vídeo, pantalla y teclado alfanumérico

Botoneira com unidade eletrónica Due Fili Plus áudio e áudio/vídeo, display e teclado alfanumérico

Μπουτονιέρα με ηλεκτρονική μονάδα Due Fili Plus ήχου και ήχου/εικόνας, οθόνη και αλφαριθμητικό πληκτρολόγιο

Targa videocitofonica con unità elettronica Due Fili Plus audio e audio/

video, display e tastiera alfanumerica

Il manuale istruzioni è scaricabile dal sito www.vimar.com

1.1 Descrizione

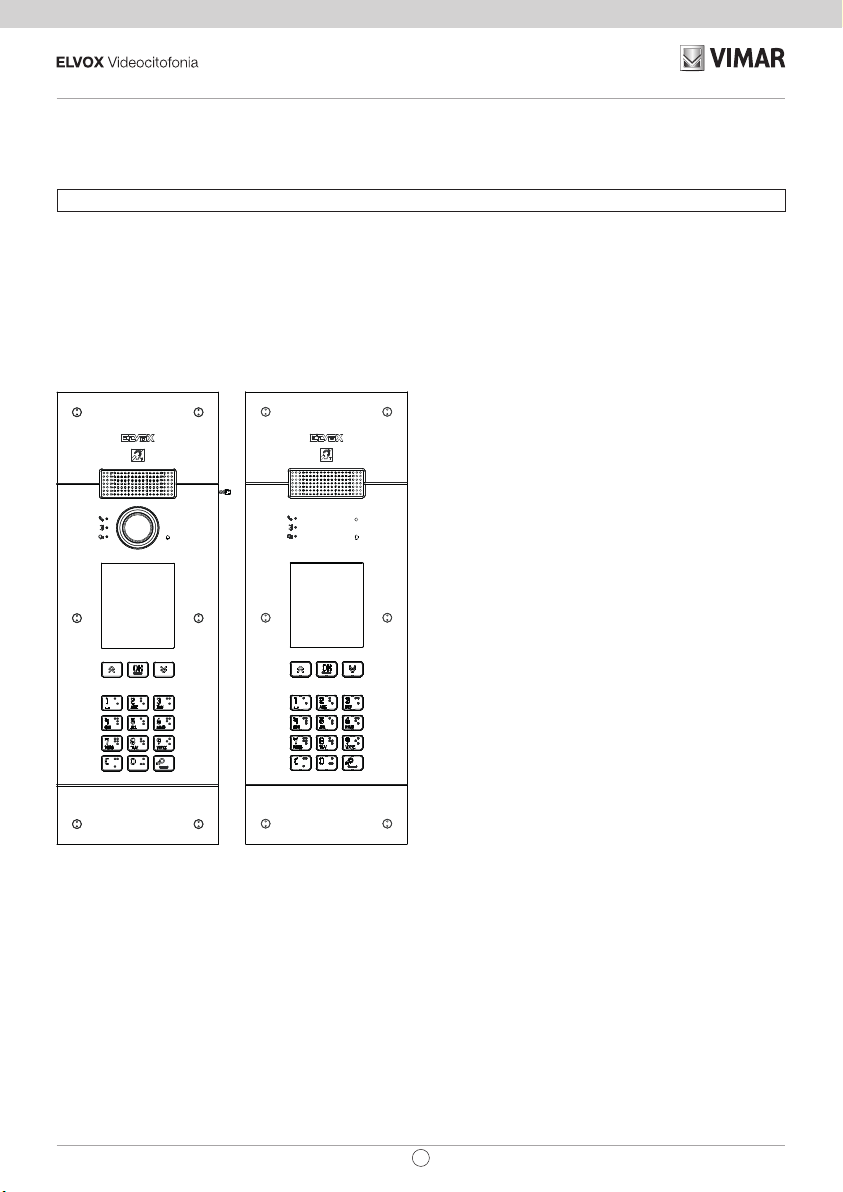

Posto esterno videocitofonico, con chiamata da rubrica.

Il dispositivo è fornito di display e tastiera che permettono di e󰀨ettuare chiamate attraverso l’uso di una rubrica oppure di inserire

direttamente il numero dell’interno da contattare.

1.2 Caratteristiche tecniche

• Temperatura di funzionamento: -25° C / +55° C.

• Grado di protezione IP54

• Grado di protezione contro gli impatti IK08

Il modulo audio e audio video è caratterizzato da:

- Alimentazione da Bus Due Fili, attraverso i morsetti

B1 e B2: 28Vcc nominale.

- Tensione minima sui morsetti B1 e B2: 21Vcc

- Alimentazione locale attraverso i morsetti E+, E-

nei casi in cui c’è la necessità di alimentare l’uni-

tà elettronica tramite alimentatore supplementare.

L’alimentatore supplementare va installato se il

consumo massimo del sistema supera la capacità

dell’alimentatore.

- Assorbimento dal Bus o da alimentatore supple-

mentare:

• in Stand by 120 mA

• in comunicazione 280 mA

• attivazione serratura + 50 mA

• massimo 330 mA

- Uscita segnale video 16 dBm (nel caso di funziona-

mento video)

Il display da 3.5” è caratterizzato da

- 320 x 480 pixel, 65K colori, 500 lux.

- alimentazione dal modulo audio-video.

La tastiera è caratterizzato da:

- 2 relè congurabili. Il primo relè agisce di default

come attuatore in apertura della serratura (assieme

a S+ S- della unità audio/video). Il secondo come

default apre in corrispondenza di un comando “Luce

scale” o “Aux1”.

- alimentazione dal modulo audio-video.

2 IT

PIXEL UP: 40405 - 40425

Modulo interfaccia

41030UP

Funzione dei morsetti

CA- Ingresso programmabile tramite software

di congurazione (es. comando apertura

serratura, sensore per segnalazione porta

aperta, comando attuazione disponibile

nell’impianto). Nota: collegare ad un contatto

pulito isolato di tipo SELV.

CA+

Funzione dei morsetti

OUT1

NO Uscita relè con contatti NO e NC a scelta

dell’installatore.

Il contatto può comandare carichi resistivi ali-

mentati esternamente con corrente massima

1 A e tensione massima 48 Vdc (massima

tensione ammessa dalla EN 62368-1 per il

ES1/SELV).

OUT2

NO Uscita relè con contatti NO e NC a scelta

dell’installatore.

Il contatto può comandare carichi resistivi ali-

mentati esternamente con corrente massima

1 A e tensione massima 48 Vdc (massima

tensione ammessa dalla EN 62368-1 per il

ES1/SELV).

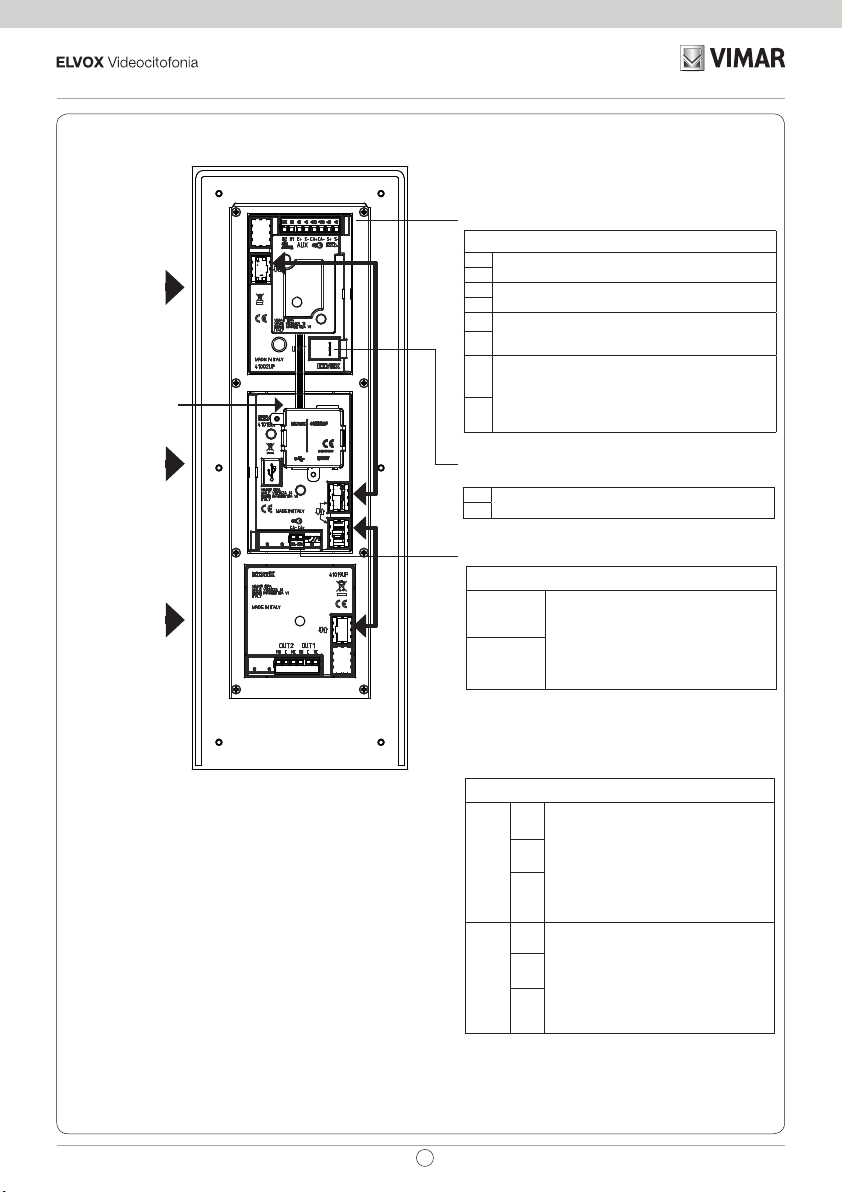

Vista posteriore Targa audio/video 40405

Funzione dei morsetti

B2 Bus Due Fili

E+ Alimentazione supplementare esterna, da alimentatore

6923 (uscita +U).

E-

CA+ Pulsante supplementare comando serratura (Default).

In alternativa (se congurato tramite SaveProg),

ingresso sensore per segnalazione di “Porta aperta”.

CA-

S+ Uscita serratura elettrica

Nota: uscite S+/S-. La targa fornisce un picco di corrente

IT>1A per 10ms dopo il quale segue una corrente di

mantenimento IM=200mA per tutta la durata del comando

serratura (vedi tempo serratura).

S-

PIXEL UP: 40405 - 40425

Unità Due Fili

Plus audio/video

41005UP

Display

41018UP

Tastiera

alfanumerica

41019UP

Morsettiera di collegamento alla unità audio/video

Morsettiera di collegamento alla display

Morsettiera di collegamento alla tastiera

Modulo interfaccia

41030UP

Funzione dei morsetti

CA- Ingresso programmabile tramite software

di congurazione (es. comando apertura

serratura, sensore per segnalazione porta

aperta, comando attuazione disponibile

nell’impianto). Nota: collegare ad un contatto

pulito isolato di tipo SELV.

CA+

Funzione dei morsetti

OUT1

NO Uscita relè con contatti NO e NC a scelta

dell’installatore.

Il contatto può comandare carichi resistivi ali-

mentati esternamente con corrente massima

1 A e tensione massima 48 Vdc (massima

tensione ammessa dalla EN 62368-1 per il

ES1/SELV).

OUT2

NO Uscita relè con contatti NO e NC a scelta

dell’installatore.

Il contatto può comandare carichi resistivi ali-

mentati esternamente con corrente massima

1 A e tensione massima 48 Vdc (massima

tensione ammessa dalla EN 62368-1 per il

ES1/SELV).

Vista posteriore Targa audio 40425

Funzione dei morsetti

B2 Bus Due Fili

E+ Alimentazione supplementare esterna, da alimentatore

6923 (uscita +U).

E-

CA+ Pulsante supplementare comando serratura (Default).

In alternativa (se congurato tramite SaveProg),

ingresso sensore per segnalazione di “Porta aperta”.

CA-

S+ Uscita serratura elettrica

Nota: uscite S+/S-. La targa fornisce un picco di corrente

IT>1A per 10ms dopo il quale segue una corrente di

mantenimento IM=200mA per tutta la durata del comando

serratura (vedi tempo serratura).

S-

MIngresso segnale video da telecamera esterna tipo TVCC

(V=anima coassiale, M=massa)

Morsettiera di collegamento telecamera esterna

(solo per 40425)

Unità Due Fili

Plus audio

41002UP

Display

41018UP

Tastiera

alfanumerica

41019UP

Morsettiera di collegamento alla unità audio/video

Morsettiera di collegamento alla display

Morsettiera di collegamento alla tastiera

PIXEL UP: 40405 - 40425

Video entrance panel with Due Fili Plus audio and audio/video elec-

tronic unit, display and alphanumeric keyboard

The instruction manual is downloadable from the site www.vimar.com

1.1 Description

Outdoor video entryphone unit with call from contacts list.

The device is supplied with a display and keyboard used to make calls using the contacts list or by directly entering the extension

number to be called.

1.2 Technical characteristics

• Operating temperature: -25° C / +55° C.

• IP54 degree of protection

• IK08 degree of protection against impact

The audio and audio/video module is distinguished by:

- Power supply from Due Fili Bus, via terminals B1

and B2: 28VDC nominal.

- Minimum voltage on terminals B1 and B2: 21Vcc

- Local power via terminals E+, E- if the electronic

unit needs to be powered via an additional power

supply unit. The additional power supply unit should

be installed if the system's maximum consumption

exceeds the power supply unit's capacity.

- Absorption from Bus or from additional power sup-

ply unit:

• in Stand by 120 mA

• in communication 280 mA

• lock activation + 50 mA

• maximum 330 mA

- Video signal output 16 dBm (in the case of video

operation)

The 3.5” display has

- 320 x 480 pixels, 65K colours, 500 lux.

- power supply from audio-video module.

The keyboard has:

- 2 congurable relays. The rst relay acts by default as

an actuator opening the lock (together with S+ S- in

the audio/video unit). By default the second opens

when a “Stair light” or “Aux1” command is given.

- power supply from audio-video module.

5 EN

PIXEL UP: 40405 - 40425

Interface module

41030UP

Terminal functions

CA- Input programmable using conguration

software (e.g. lock release command, door

open signal sensor, command of actuator

available in system). Note: connect to an

isolated SELV voltage free-contact.

CA+

Terminal functions

OUT1

NO Relay output with NO and NC contacts cho-

sen by the installer.

The contact can control resistive loads exter-

nally powered with maximum current 1 A and

maximum voltage 48 Vdc (maximum voltage

permitted by EN 62368-1 for the ES1/SELV).

OUT2

NO Relay output with NO and NC contacts cho-

sen by the installer.

The contact can control resistive loads exter-

nally powered with maximum current 1 A and

maximum voltage 48 Vdc (maximum voltage

permitted by EN 62368-1 for the ES1/SELV).

40405 audio/video entrance panel rear view

Terminal functions

B2 Due Fili Bus

E+ Additional external power supply, from power supply unit

6923 (output +U).

E-

CA+ Lock control additional button (Default).

Alternatively (if congured via SaveProg), sensor input

to signal “Door Open”.

CA-

S+ Electric lock output

Note: S+/S- outputs. The entrance panel supplies a

current peak IT>1A for 10ms after which there follows a

maintenance current IM=200mA for the entire duration of

the lock command (see lock time).

S-

PIXEL UP: 40405 - 40425

Due Fili Plus

audio video unit

41005UP

Display

41018UP

Alphanumeric

keyboard

41019UP

Terminal block for connection tot he audio/video unit

Terminal block for connection to display

Terminal block for connection to keyboard

Interface module

41030UP

Terminal functions

CA- Input programmable using conguration

software (e.g. lock release command, door

open signal sensor, command of actuator

available in system). Note: connect to an

isolated SELV voltage free-contact.

CA+

Terminal functions

OUT1

NO Relay output with NO and NC contacts cho-

sen by the installer.

The contact can control resistive loads exter-

nally powered with maximum current 1 A and

maximum voltage 48 Vdc (maximum voltage

permitted by EN 62368-1 for the ES1/SELV).

OUT2

NO Relay output with NO and NC contacts cho-

sen by the installer.

The contact can control resistive loads exter-

nally powered with maximum current 1 A and

maximum voltage 48 Vdc (maximum voltage

permitted by EN 62368-1 for the ES1/SELV).

Terminal functions

B2 Due Fili Bus

E+ Additional external power supply, from power supply unit

6923 (output +U).

E-

CA+ Lock control additional button (Default).

Alternatively (if congured via SaveProg), sensor input

to signal “Door Open”.

CA-

S+ Electric lock output

Note: S+/S- outputs. The entrance panel supplies a

current peak IT>1A for 10ms after which there follows a

maintenance current IM=200mA for the entire duration of

the lock command (see lock time).

S-

Display

41018UP

Alphanumeric

keyboard

41019UP

Terminal block for connection to display

Terminal block for connection to keyboard

40425 audio entrance panel rear view

MVideo signal input for external CCTV camera

(V= coaxial core, M=earth)

Outdoor video camera connection terminal block

(only for 40425)

Due Fili Plus

41002UP audio

unit

Morsettiera di collegamento alla unità audio/video

PIXEL UP: 40405 - 40425

Platine portier-vidéo avec unité électronique Deux Fils Plus au-

dio et audio/vidéo, écran et clavier alphanumérique

Télécharger le manuel d’instructions sur le site www.vimar.com

1.1 Description

Poste extérieur visiophonique, avec appel à partir du répertoire.

Le dispositif est équipé d'un écran et d'un clavier qui permettent d'e󰀨ectuer des appels à partir du répertoire ou de saisir directement

le numéro du poste intérieur à contacter.

1.2 Caractéristiques techniques

• Température de fonctionnement : -25 °C / +55 °C.

• Indice de protection IP54

• Indice de protection contre les impacts IK08

Le module audio et audio vidéo est doté des éléments

suivants :

- Alimentation via Bus Due Fili, à travers les bornes

B1 et B2 : 28 Vcc nominale.

- Tension minimale sur les bornes B1 et B2 : 21 Vcc

- Alimentation locale par les bornes E+, E- lorsqu'il

est nécessaire de fournir une alimentation supplé-

mentaire à l'unité électronique. Installer l’alimenta-

tion supplémentaire si la consommation maximale

du système dépasse la capacité de l’alimentation.

- Absorption via Bus ou alimentation supplémentaire :

• en état de veille 120 mA

• en communication 280 mA

• activation gâche + 50 mA

• 330 mA maximum

- Sortie signal vidéo 16 dBm (en cas de fonctionne-

ment vidéo)

L'écran 3,5 pouces présente les caractéristiques sui-

vantes :

- 320 x 480 pixels, 65K couleurs, 500 lux.

- alimentation via le module audio-vidéo.

Le clavier présente les caractéristiques suivantes :

- 2 relais congurables. Le premier relais intervient

par défaut comme actionneur à l'ouverture de la

gâche (avec S+ S- de l'unité audio/vidéo). Le deu-

xième se déclenche par défaut en présence d'une

commande « Éclairage escalier » ou « Aux1 ».

- alimentation via le module audio-vidéo.

8 FR

PIXEL UP: 40405 - 40425

Module interface

41030UP

Fonction des bornes

CA- Entrée programmable via logiciel de

conguration (par ex. commande ouverture

gâche, capteur de signalisation porte

ouverte, commande activation disponible sur

l’installation). Remarque : connecter à un

contact sec isolé type SELV.

CA+

Fonction des bornes

OUT1

NO Sortie relais avec contacts NO et NF au choix

de l’installateur.

Le contact pourra commander des charges

résistives alimentées comme suit : courant

maxi 1 A et tension maxi 48 Vcc (tension maxi

admise par EN 62368-1 pour ES1/SELV).

OUT2

NO Sortie relais avec contacts NO et NF au choix

de l’installateur.

Le contact pourra commander des charges

résistives alimentées comme suit : courant

maxi 1 A et tension maxi 48 Vcc (tension maxi

admise par EN 62368-1 pour ES1/SELV).

Vue arrière Plaque de rue audio/vidéo 40405

Fonction des bornes

B2 Bus Due Fili

E+ Alimentation supplémentaire extérieure, par alimentation

6923 (sortie +U).

E-

CA+ Bouton supplémentaire de commande gâche (par

défaut).

Autre possibilité : entrée capteur pour signalisation de «

Porte ouverte » (si elle est congurée via SaveProg).

CA-

S+ Sortie gâche électrique

Remarque : sorties S+/S-. La platine fournit un pic de

courant IT>1A de la durée de 10 ms, suivi d'un courant

de maintien IM=200mA pendant toute la durée de la

commande gâche (voir temps gâche).

S-

PIXEL UP: 40405 - 40425

Unité Due Fili

Plus audio/vidéo

41005UP

Écran

41018UP

Clavier

alphanumérique

41019UP

Bornier de connexion à l'unité audio/vidéo

Bornier de connexion à l'écran

Bornier de connexion au clavier

Module interface

41030UP

Fonction des bornes

CA- Entrée programmable via logiciel de

conguration (par ex. commande ouverture

gâche, capteur de signalisation porte

ouverte, commande activation disponible sur

l’installation). Remarque : connecter à un

contact sec isolé type SELV.

CA+

Fonction des bornes

OUT1

NO Sortie relais avec contacts NO et NF au choix

de l’installateur.

Le contact pourra commander des charges

résistives alimentées comme suit : courant

maxi 1 A et tension maxi 48 Vcc (tension maxi

admise par EN 62368-1 pour ES1/SELV).

OUT2

NO Sortie relais avec contacts NO et NF au choix

de l’installateur.

Le contact pourra commander des charges

résistives alimentées comme suit : courant

maxi 1 A et tension maxi 48 Vcc (tension maxi

admise par EN 62368-1 pour ES1/SELV).

Fonction des bornes

B2 Bus Due Fili

E+ Alimentation supplémentaire extérieure, par alimentation

6923 (sortie +U).

E-

CA+ Bouton supplémentaire de commande gâche (par

défaut).

Autre possibilité : entrée capteur pour signalisation de «

Porte ouverte » (si elle est congurée via SaveProg).

CA-

S+ Sortie gâche électrique

Remarque : sorties S+/S-. La platine fournit un pic de

courant IT>1A de la durée de 10 ms, suivi d'un courant

de maintien IM=200mA pendant toute la durée de la

commande gâche (voir temps gâche).

S-

Écran

41018UP

Clavier

alphanumérique

41019UP

Bornier de connexion à l'écran

Bornier de connexion au clavier

Vue arrière Plaque de rue audio 40425

MEntrée signal vidéo depuis la caméra extérieure type

CCTV (V=âme coaxiale, M=masse)

Bornier de connexion caméra extérieure

(uniquement pour 40425)

Unité Deux

Fils Plus audio

41002UP

Morsettiera di collegamento alla unità audio/video

PIXEL UP: 40405 - 40425

Otros manuales para ELVOX PIXEL UP 40405

Este manual sirve para los siguientes modelos

Tabla de contenidos

Otros manuales de Sistema de intercomunicación de Vimar

Vimar

Vimar Elvox 88T1 Instrucciones de montaje

Vimar

Vimar Elvox 885B Instrucciones de montaje

Vimar

Vimar ELVOX 6900 Instrucciones de montaje

Vimar

Vimar ELVOX 69RH/L Instrucciones de montaje

Vimar

Vimar Elvox 13F5 Instrucciones de montaje

Vimar

Vimar Elvox 620R Manual de usuario

Vimar

Vimar Elvox Petrarca 6202/A Instrucciones de montaje

Vimar

Vimar ELVOX PIXEL UP Manual de usuario

Vimar

Vimar Elvox 692D/2 Instrucciones de montaje

Vimar

Vimar ELVOX TAB 7 IP Manual de usuario

Vimar

Vimar Etvax 6600/AU Manual de usuario

Vimar

Vimar Elvox 7539 Manual de usuario

Vimar

Vimar By-alarm 01700 Manual de usuario

Vimar

Vimar ELVOX PIXEL UP 40405 Manual del propietario

Vimar

Vimar K40910 Manual de usuario

Vimar

Vimar ELVOX Videocitofonia 1100 Manual de usuario

Vimar

Vimar ELVOX 860C Instrucciones de montaje

Vimar

Vimar ELVOX 46237.040A Manual de usuario

Vimar

Vimar ELVOX 6344 Manual de usuario

Vimar

Vimar ELVOX TAB Series Manual de usuario

Vimar

Vimar ELVOX 62AG Instrucciones de montaje

Vimar

Vimar ELVOX Roxie 40170 Guía del usuario

Vimar

Vimar ELVOX 0002/841.05 Instrucciones de montaje

Vimar

Vimar ELVOX Inox Flat Series Instrucciones de montaje

Manuales populares de Sistema de intercomunicación de otras marcas

Bticino

Bticino LINEA 3000 Manual de usuario

MSI

MSI MSI-140 Manual de usuario

golmar

golmar Stadio Plus Manual de usuario

CyberData

CyberData 011211 series Manual

Vidos

Vidos duo M1021 Manual de usuario

SSS Siedle

SSS Siedle BTSV 850-03 Manual de usuario

Dahua

Dahua VTO Series Manual de usuario

Elvox

Elvox 5651 Manual de usuario

Videx

Videx VIDEOKIT Series Manual de usuario

Rocom

Rocom Doortello Business FW T2.05W2.04 Manual de usuario

Viking

Viking E-35-EWP Manual de usuario

Safeguard Supply

Safeguard Supply LRA-EX1000 Manual de usuario

SSS Siedle

SSS Siedle BFCV 850 Series Manual de usuario

GRD

GRD MAX V2 Manual de usuario

Alecto

Alecto ADI-250 Manual de usuario

Aiphone

Aiphone IE-8MD Manual de usuario

Perel

Perel EDB4 Manual de usuario

Bticino

Bticino Classe 300 Manual de usuario
