Viking K-1900-7 Instrucciones de instalación y funcionamiento

VIKING©

Application Note

Telecommunication Peripheral Products Retrofitting Older Panel

Phones to a VE-5x10

October 12, 1998

Printed in the U.S.A. Rev 3Fax Back Doc # 810

Due to the dynamic nature of the product design, the information contained in this document is subject to change without notice. Viking

Electronics, its affiliates and/or subsidiaries assume no responsibility for errors and/or omissions contained in this information. Revisions of

this document or new editions of it may be issued to incorporate such changes.

Product Support Line...(715) 386-8666 Fax Back Line...(715) 386-4345

1O.OO

5.OO

.187 Diameter

Countersunk 82°x .285 Diameter

4.5O

O.25

O.25

9.5O

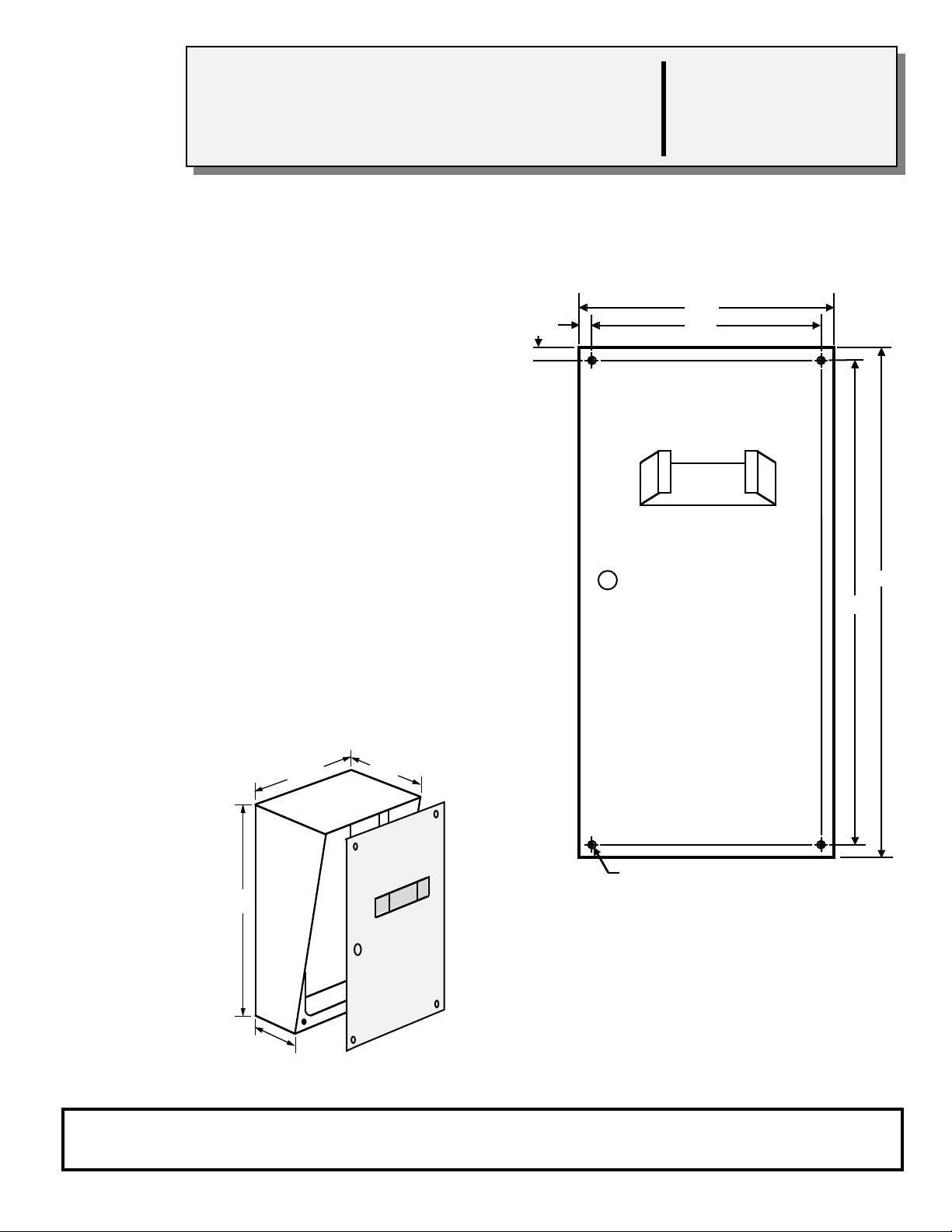

Some older K-1500-7 and K-1900-7

panel phones do not have the (4)

countersunk mounting holes required

to mount to the VE-5x10, if your K-

1500-7 or K-1900-7 does not have

these mounting holes at the corners,

you will need to drill (4) .187” diameter

holes, countersunk 82°x .285” to the

specifications in Diagram 1 (right).

Add the VE-5x10 Surface Mount Box

to Older K-1500-7’s and K-1900-7’s

Diagram 1

Mount the VE-5x10 to the surface of

the wall and screw the K-1500-7 or K-

1900-7 with the (4) screws provided.

Note: You will need additional

stainless steel screws and nuts to fill

the vacant double gang box holes (not

included).

3.69

5.22

10.14

2.69

VE-5x10

K-1500-7 or

K-1900-7

Diagram 2
