ViewSonic VS11481 Manual de usuario

Cine5000

DLP Projector

ViewSonic®

Model No. : VS11481

- User Guide

- Guide de l’utilisateur

- Bedienungsanleitung

- Guía del usuario

- Guida dell’utente

- Guia do usuário

- Användarhandbok

- Käyttöopas

- Pyководство пользователя

- 使用手冊

iViewSonic Cine5000

電磁相容資訊

美國

This device complies with part 15 of the FCC Rules. Operation is subject to the following

two conditions: (1) The device may not cause harmful interference, and (2) this device must

accept any interference received, including interference that may cause undesired operation.

本設備已通過測試，並符合FCC 規則第15 部分B 級數位裝置的限制。這些限制旨在提供合

理的保護，以防在一般住宅環境中造成有害干擾。本設備會產生、使用和發射無線電頻率能

量，因此若沒有依照指示安裝及使用，可能會對無線電通訊產生有害的干擾。然而，並不保

證在特定安裝方式下不會產生干擾。如果本設備對無線電或電視收訊產生有害干擾，( 可透

過開、關設備判定)，建議使用者嘗試以下方法消除干擾：

‧重新調整或放置接收天線。

‧增加設備與無線接收設備的距離。

‧將本設備連接到與接收器不同的電源插座上。

‧請向經銷商或具有經驗的無線電/ 電視技術人員請求幫助。

FCC 警告

為確保持續遵守FCC 規則，使用者必須使用接地式電源供應線以及設備隨附或指定的纜線。

另外，未經廠商明確許可而對本裝置進行任何未經授權之變更或修改，都將導致使用者喪失

操作本設備的權限。

加拿大

‧此項B 級數位設備符合加拿大干擾源設備規範的所有要求。

‧Cet appareil numérique de la classe B est conforme à la norme NMB-003 du Canada.

歐洲國家

CE 合格

本裝置符合依92/31/EEC 及93/68/EEC 第5 條有關「電磁相容性」修訂的EEC

指令89/336/EEC，以及依93/68 EEC 第13 條有關「安全性」修訂的73/23/

EEC 的規定。

所有國家使用者資訊

注意: 請使用本機隨附或指定的連接線。

以下資訊僅適用於歐盟（EU）成員國：

右側所示的符號符合《廢電子電機產品(WEEE) 指令2002/96/EC》之規定。

凡標有此符號的產品不得作城市廢品加以處理，而必須按照當地有關法律利用貴國

或貴地區的廢品回收及收集系統而加以處理。

iiViewSonic Cine5000

重要的安全指示

1. 請詳讀這些操作指示。

2. 請保存這些操作指示文件。

3. 請注意所有的警告訊息。

4. 請遵守所有的指示。

5. 請勿在靠近水的地方使用本設備。警告: 為減低火災或電擊的危險, 請勿將此產品暴露在

雨或潮濕的環境中。

6. 只能用柔軟的乾布擦拭。如果仍無法清潔，請參造＂清潔LCD 顯示器＂中更進一步的

指示。

7. 請勿擋住任何通風口。請依製造商的指示安裝本設備。

8. 請勿安裝於接近熱源的地方，例如靠近發熱器、暖氣調節設備、爐子或其他會產生熱氣(

包括放大器) 等設備的地方。

9. 請勿改變確保安全用的分極式或接地式插頭。分極式插頭有兩個扁平狀的插腳，兩個插

腳的寬度有大小之分。接地式插頭有兩個扁平狀的插腳及一個接地用的圓柱型插腳。較

寬的扁平插腳和接地插腳是確保安全之用，如果該插腳和您的電源插座不符的話，請洽

電氣技師為您更換合適的插座。

10. 請避免讓電源線受到踩踏或擠壓，特別是插頭、電源插座及電源線與設備的連接點這幾

個地方。請將設備放置於靠近電源插座的地方，以便取用。

11. 只能使用製造商指定的附件/ 配件。

12. 只能使用製造商指定或與產品隨售的推車、三腳架、托架或平台。如使用

推車，在移動推車/ 設備時務必小心，避免翻覆導致設備損害。

13. 如長時間不使用本設備時，請將插頭拔下。

14. 所有的維修服務請找合格的服務人員進行。當設備有任何損壞，例如電源線或插頭損

壞、液體濺入或物體掉入設備內部、設備淋到雨或受潮、或無法正常運作、或掉落地面

時，就需要維修服務。

iiiViewSonic Cine5000

Macintosh 與Power Macintosh 是蘋果電腦公司的註冊商標。

Microsoft 、Windows、Windows NT 和Windows 標誌是Microsoft Corporation 在美國與其他

國家的註冊商標。

ViewSonic、三隻鳥標誌、OnView 、ViewMatch 與ViewMeter 是ViewSonic Corporation的註

冊商標。.

VESA 是視訊電子標準協會的註冊商標。DPMS 和DDC 是VESA 的商標。

PS/2、VGA 和XGA 是International Business Machines Corporation 的註冊商標。

免責聲明：ViewSonic 公司不對本文檔中的技術、編輯錯誤或遺漏負責；亦不對因提供本資

料，或因本產品之性能或使用所造成意外或衍生的損壞負責。為了持續產品改良的利益，

ViewSonic 公司保留在沒有通知的情況下變更此產品規格的權利。本文件中資訊如有修改，

恕不另行通知。

未經ViewSonic Corporation 事先書面同意，任何人均不得為任何目的，以任何方式複製、翻

版或傳送此文件。

產品註冊

為滿足您將來之需並讓您在第一時間內收到任何額外的產品資訊，請在以下網際網路位址註

冊您的產品：www.viewsonic.com。您也可以使用ViewSonic 精靈光碟列印註冊表，填寫後

請將其郵寄或傳真至ViewSonic。

使用者紀錄

產品名稱:

機型:

文件編號:

序號:

購買日期:

Cine5000

ViewSonic DLP Projector

VS11481

Cine5000-1_UG_TCH Rev. 1A 08-10-06

個人識別碼 (PIN)：

本產品的燈泡內含汞的成分。請遵照地方、國家法律進行妥善處理。

繁體中文

1. 功能簡介

1-1 功能特徵

1-2 包裝內容

1-3 投影機概觀

1-4 控制面板

1-5 背面輸出入面板

2. 安裝投影機

2-1 開機及關機

2-1-1 投影機開機

2-1-2 投影機關機

2-1-3 LED 指示燈

2-2 調整投影影像

2-2-1 調整投影高度

2-2-2 縮放及聚焦調整

2-2-3 投射影像尺寸及距離

2-3 操作

2-3-1 連接電腦

3. 用戶控制

3-1 面板控制及遙控器

3-1-1 使用控制面板

3-1-2 使用遙控器

3-2 螢幕菜單

3-2-1 如何操作

3-2-2 投影機菜單

4. 附錄

4-1 簡易故障排除

4-2 機器保養

4-2-1 換燈

4-2-2 清潔投影機

4-3 產品規格

1-1. 功能特徵

功能簡介

◆250 W P-VIP 燈，壽命在高亮度模式下

為 2000 小時，在標準 (200W) 模式下為

3000 小時。

◆ 超靜音結構設計。

◆ 簡易的更換燈泡步驟。

◆ 手動調焦投影鏡頭 (變焦1:1.2)，100%

離軸。

◆ 投影尺寸 33-255 英吋。

◆16.7 百萬色。

◆ 電腦相容性: VGA / SVGA / XGA / SXGA /

MAC。

◆ 視訊相容性: NTSC / PAL / SECAM /

Composite / S-video / Component (YPbPr /

YCbCr) / SDTV (480i) / EDTV (480p) / HDTV

(576i, 576p, 720p, 1035i, 1080i)。

◆ 影像自動同步處理: 自動跟蹤 / 頻率 /

位置調整 / 訊源偵測。

◆ 自動儲存調整值。

◆8 種語言顯示螢幕功能表。

◆ 內建 1 個 2W 功率的喇叭。

◆ 熱開機自動保護裝置。

◆ Kensington 安全鎖裝置。

1-2. 包裝內容

◆ 光碟片 x 1

◆ 投影機 x 1

◆ 遙控器 x 1

◆ 電源線 (US/EU)

◆ 遙控器電池 x 2

◆ 電腦音源線 x 1

◆ 使用手冊 x1

◆ 背包 x 1

◆ 色差信號線 x 1

&LQH 9LHZ6RQLF

ENGLISH

功能簡介

1-3.投影機概觀

前遙控接收器

投影鏡頭

熱風出口

輸出入介面板

後遙控接收器

交流電源輸入口

電源開關

升降腳按鈕

聚焦環

縮放環

控制面板

升降調整腳

倒掛架螺絲孔

後調整腳

13 14

圖 1

圖 2

圖 3

圖 4

圖 5

繁體中文

1-4. 控制面板

功能簡介

1-5. 背面輸出入面板

Source

Vol+

Vol-

Boost

Thermal

Power

Keystone

Aspect

菜單

信號源

提高音量

降低音量

高亮度模式指示燈

高亮度模式

溫度指示燈

電源

電源指示燈

梯形失真校正

畫面比例

游標區

圖 6

Kensington 鎖

複合視訊輸入

立體聲聲音輸入

色差信號輸入

12V 直流電源輸出 (電動螢幕用)

聲音輸出

S 端子輸入

HDMI 輸入

VGA 輸入

圖 7

&LQH 9LHZ6RQLF

ENGLISH

投影機安裝

2-1. 開機及關機

2-1-1.投影機開機

1. 接好電源線。 (圖 8)

2. 打開鏡頭蓋。

3. 打開電源開關，「Power (電源)」指

示燈閃藍光，投影機進入待機模式。

4. 按下投影機控制面板上的「電源」按

鈕或遙控器上的「電源」鍵開機。

「電源」指示燈持續閃藍光，代表投

影機開機中。

5. 螢幕上將出現開機畫面並開始倒數 10

秒。

6. 確認提供信號源之設備已有信號輸

出。

7. 投影機將自動搜尋信號源。

交流電輸入

電源開關

圖 8

2-1-2.投影機關機

1. 先將播放信號之設備關閉。

2. 按下投影機面板上的電源按鈕或遙控

器上的「Power (電源)」鍵關閉投影

機，投影螢幕會出現」「確定要關機

請再按一次「電源」鍵」。

3. 再按一次電源按鈕或遙控器上的

「電源」鍵確認關機 (否則此信息將在 5

秒內自動消失，投影機將繼續點亮)。

4. 投影機風扇將持續 100 秒以便充分散

熱 (此時溫度指示燈將閃紅燈)。

注意：散熱期間請勿關閉電源或拔除

電源線。

5. 在投影機完成散熱後，電源按鈕上的

指示燈將回復閃藍燈模式，也就是又

回到待機狀態。

6. 關掉電源開關，蓋上鏡頭蓋。

7. 拔除電源線。

2-1-3. LED 指示燈

狀態

1. 待機

2. 操作中

3. 散熱中

4. 高亮度模式

5. 風扇失效

6. 溫度過高

7. 開機溫度過高

8. 燈泡上蓋開啟

待機

指示燈

閃藍燈

(1 秒閃一次)

藍燈

溫度

指示燈

紅燈

(0.5 秒閃一次)

紅燈

(0.5 秒閃一次)

紅燈

(0.5 秒閃一次)

紅燈

省電 / 標準

模式指示燈

綠燈

工作狀態

等待開機中

正常使用中

系統散熱中(100 秒)

高亮度模式模式

啟動

風扇有問題，將會

有警語出現在螢幕

上，並在稍後自動

關機。

投影機中溫度太高

，將會有警語出現

在螢幕上，並在稍

後自動關機。

會自動啟動散熱系

統，持續散熱 8 秒

鐘，才可開機。

若換燈後，燈蓋未

蓋妥，系統電源將

無法開啟。

繁體中文

38"

51"

77"

128"

179"

33" 44" 66" 109"

153"

175"

219"

204"

255"

1.5m 2.0m 3.0m 5.0m 7.0m 8.0m 10.0m

1.5/60

0.98/38

0.83/33

2.0/79

1.30/51

1.11/44

3.0/118

1.94/77

1.67/66

5.0/197

3.24/128

2.78/109

7.0/276

4.54/179

3.89/153

8.0/315

5.18/204

4.44/175

10.0/394

6.48/255

5.55/219

1. 用 VGA 線連接電腦及投影機。 (圖14)

2. 在電腦上按下螢幕輸出功能鍵。(Fn+ 或或或 )

3. 投影機會自動偵測信號源，若無自動偵測，亦可按投影機螢幕或遙控器上的「Source」

鍵直接選擇電腦信號源。

2-2. 調整投影影像

2-2-1. 調整投影高度

1. 按升降腳按鈕。 (圖3)

2. 將投影機調整到理想的投影高度，然

後放開升降腳按鈕，以固定投影高

度。

3. 可利用後調整腳 (圖5) 作微調。

4. 若因調整高度而使影像出現梯形失

真，請用遙控器上的「Keystone」鍵

或螢幕菜單調校之。

5. 有二個方向的梯形失真可修正，一為

水平修正，一為垂直修正；以游標選

取所要修正的方向 (如圖10、11)，按

「右鍵」可增加數值，按「左鍵」可

減少數值 (如圖9)。

投影機安裝

梯形失真校正

垂直梯形失真校正

水平梯形失真校正

圖 9

圖 10

圖 11

垂直梯形失真校正

水平梯形失真校正

2-2-2. 縮放及聚焦調整

以縮放環來調整影像大小。調整聚焦環直到影像清晰為止。投影機聚焦距離範圍為 1.5 米

到 10 米。投影最佳距離為 1.5 米至 5 米。

圖 12

縮放環

聚焦環

2-2-3. 投射影像尺寸及距離

2-3-1. 連接電腦

圖 13

2-3. 操作

投影機至螢幕距離 (米/英吋)

最大螢幕尺寸 (米/英吋)

最小螢幕尺寸 (米/英吋)

◆連接電腦

LCD

圖 14

電腦信號輸入

VGA 線

&LQH 9LHZ6RQLF

Otros manuales para VS11481

Este manual sirve para los siguientes modelos

Otros manuales de Proyector de ViewSonic

ViewSonic

ViewSonic PX704HDE Manual de usuario

ViewSonic

ViewSonic PJ559D Manual de usuario

ViewSonic

ViewSonic ViewDock PJ258D Manual de usuario

ViewSonic

ViewSonic PJ458D - XGA DLP Projector Manual de usuario

ViewSonic

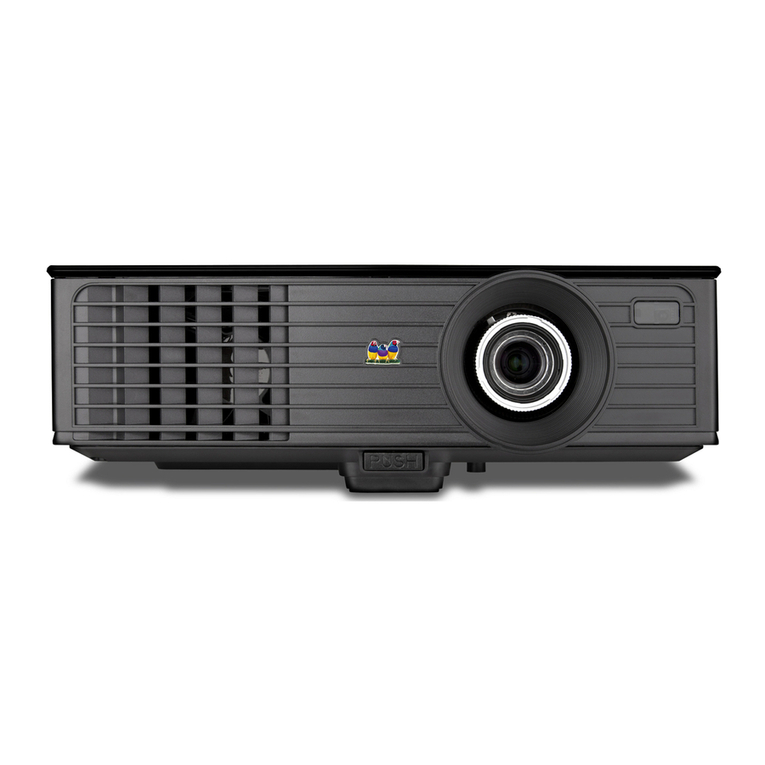

ViewSonic PJD5126 Manual de usuario
