Velleman MONCOLHA9 Manual de usuario

MONCOLHA9

9.2” TFT LCD MONITOR WITH REMOTE CONTROL

9.2” TFT LCD-SCHERM MET AFSTANDSBEDIENING

MONITEUR LCD-TFT 9.2’’ AVEC TÉLÉCOMMANDE

MONITOR LCD-TFT 9.2’’ CON MANDO A DISTANCIA

9.2” TFT LCD-MONITOR MIT FERNBEDIENUNG

USER MANUAL

GEBRUIKERSHANDLEIDING

NOTICE D’EMPLOI

MANUAL DEL USUARIO

BEDIENUNGSANLEITUNG

MONCOLHA9 VELLEMAN

MONCOLHA9 – 9.2” TFT LCD MONITOR WITH REMOTE CONTROL

1. Introduction

To all residents of the European Union

Important environmental information about this product

This symbol on the device or the package indicates that disposal of the device after its lifecycle could harm

the environment.

Do not dispose of the unit (or batteries) as unsorted municipal waste; it should be taken to a specialized

company for recycling.

This device should be returned to your distributor or to a local recycling service.

Respect the local environmental rules.

If in doubt, contact your local waste disposal authorities.

Thank you for buying the MONCOLHA9! Please read the manual thoroughly before bringing this device into service. If

the device was damaged in transit, don't install or use it and contact your dealer.

2. Features

•9.2” TFT LCD monitor

•Full remote control

•2 audio/video inputs

•2 built-in speakers for stereo sound

•OSD

•PAL/NTSC encoding system

•Stereo 3.5mm headphone jack

•Low power consumption

•Audio/video input control

•Comes with: remote control, cables, table stand, earphones, car adapter plug and this manual

3. Technical Specifications

Display Mode TFT Active Matrix System (16:9) – new panel

Screen Size 9.2”

Active Area 203 x 122mm

Viewing Angle left, right: 45° / top: 35° / down: 10°

Resolution 800 (H) x RGB x 480 (V)

Backlight cold cathode filament tube

Video Input Signal 1.0Vpp / 75Ω(composite video signal)

Audio Input Signal 0.5W / 8Ω@ 300mW input

Power Supply

Monitor 10.5~15VDC +/- 10% / 700mA max. (use PS1210R, not incl.)

Remote Control 1 x 3V CR2025 battery (incl.)

Power Consumption < 700mA

Built-in Speaker 2W / 16Ω

Operating Temperature -5°C to 50°C

Storage Temperature -20°C to 60°C

Dimensions 240 x 174 x 30mm

Weight 1.5kg

MONCOLHA9 VELLEMAN

4. Safety Instructions

•The conductor of the vehicle must not be disturbed by the monitor pictures and sound while driving to ensure

personal security and the security of the passengers.

•Always check the polarity when wiring to avoid damaging the unit and/or vehicle.

•Do not open the housing of the monitor. Contact your local dealer for service and maintenance.

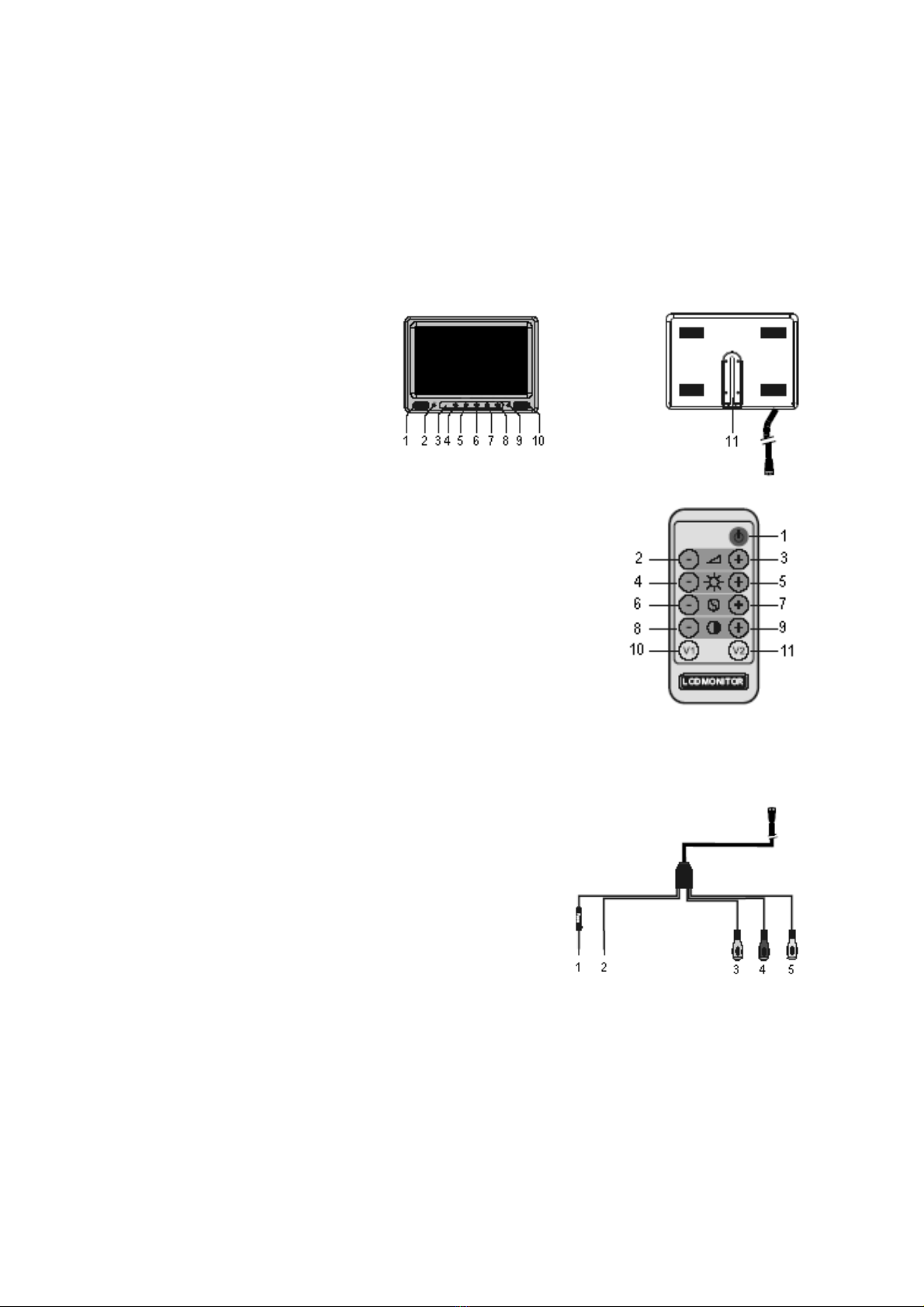

5. Front Panel Description

1. Speaker

2. Audio/video input (AV2)

3. IR sensor

4. POWER button

5. Menu

6. Adjust down

7. Adjust up

8. AV1/AV2

9. Headphone input jack

10.Speaker

11.Sliding bracket type I

6. Remote Control Description

1. Power on/off 7. Colour +

2. Volume – 8. Contrast –

3. Volume + 9. Contrast +

4. Brightness – 10.Video input 1

5. Brightness + 11.Video input 2

6. Colour –

REMARK:

OSD: volume, brightness, contrast, colour, load default (Y / N)

7. Wiring

1. +12V

2. Negative ground (black)

3. RCA audio input L (white)

4. RCA audio input R (red)

5. Video input AV1 (yellow)

The information in this manual is subject to change without prior notice.

MONCOLHA9 VELLEMAN

MONCOLHA9 – 9.2” TFT LCD-SCHERM MET AFSTANDSBEDIENING

1. Inleiding

Aan alle ingezetenen van de Europese Unie

Belangrijke milieu-informatie betreffende dit product

Dit symbool op het toestel of de verpakking geeft aan dat, als het na zijn levenscyclus wordt weggeworpen,

dit toestel schade kan toebrengen aan het milieu.

Gooi dit toestel (en eventuele batterijen) niet bij het gewone huishoudelijke afval; het moet bij een

gespecialiseerd bedrijf terechtkomen voor recyclage.

U moet dit toestel naar uw verdeler of naar een lokaal recyclagepunt brengen.

Respecteer de plaatselijke milieuwetgeving.

Hebt u vragen, contacteer dan de plaatselijke autoriteiten inzake verwijdering.

Dank u voor uw aankoop! Lees deze handleiding grondig voor u het toestel in gebruik neemt. Werd het toestel

beschadigd tijdens het transport, installeer het dan niet en raadpleeg uw dealer.

2. Eigenschappen

•9.2” TFT LCD-scherm

•Complete afstandsbediening

•2 audio-video-ingangen

•2 ingebouwde luidsprekers voor een stereo geluidsweergave

•OSD

•PAL/NTSC standaard

•Stereo 3.5mm jackaansluiting voor hoofdtelefoon

•Laag verbruik

•Audio/video ingangsregeling

•Inhoud: afstandsbediening, kabels, statief, hoofdtelefoon, adapter voor sigarettenaanstekerplug en deze

handleiding

3. Technische specificaties

Displaymodus TFT actief matrixscherm (16:9) – nieuw paneel

Afmetingen scherm 9.2”

Actieve display 203 x 122mm

Gezichtshoek links, rechts: 45° / boven: 35° / onder: 10°

Resolutie 800 (H) x RGB x 480 (V)

Achtergrondverlichting koude kathodelamp

Ingangssignaal video 1.0Vpp / 75Ω(composiet videosignaal)

Ingangssignaal audio 0.5W / 8Ω@ 300mW ingang

Voeding

Monitor 10.5~15VDC +/- 10% / 700mA max. (gebruik PS1210R, niet meegelev.)

Afstandsbediening 1 x 3V CR2025 batterij (meegelev.)

Verbruik < 700mA

Ingebouwde luidspreker 2W / 16Ω

Werktemperatuur -5°C tot 50°C

Opslagtemperatuur -20°C tot 60°C

Afmetingen 240 x 174 x 30mm

Gewicht 1.5kg

MONCOLHA9 VELLEMAN

4. Veiligheidsinstructies

•De bestuurder van het voertuig mag in geen geval door de beelden of het geluid zijn afgeleid tijdens het besturen

van het voertuig om de eigen veiligheid en dit van andere passagiers te vrijwaren.

•Controleer tijdens de bekabeling altijd de polariteit om beschadiging aan het toestel en/of voertuig te vermijden.

•Open de behuizing van de monitor niet. Neem contact op met uw verdeler voor onderhoudswerken.

5. Omschrijving frontpaneel

1. Luidspreker

2. audio-video-ingang (AV2)

3. IR sensor

4. POWER (voedingsknop)

5. Menu

6. Regeling omlaag

7. Regeling omhoog

8. AV1/AV2

9. Jackaansluiting hoofdtelefoon

10.Luidspreker

11.Gleuf voor statief type I

6. Omschrijving afstandsbediening

1. Voeding aan/uit 7. Kleurschakering +

2. Volume – 8. Contrast –

3. Volume + 9. Contrast +

4. Helderheid – 10.Video-ingang 1

5. Helderheid + 11.Video-ingang 2

6. Kleurschakering –

OPMERKING:

OSD: volume, helderheid, contrast, kleurschakering, fabrieksinstellingen (Y / N)

7. Bekabeling

1. +12V

2. Negatieve aarding (zwart)

3. RCA audio-ingang L (wit)

4. RCA audio-ingang R (rood)

5. Video-ingang AV1 (geel)

De informatie in deze handleiding kan te allen tijde worden gewijzigd zonder voorafgaande kennisgeving.

MONCOLHA9 VELLEMAN

MONCOLHA9 – MONITEUR LCD-TFT 9.2’’ AVEC TÉLÉCOMMANDE

1. Introduction

Aux résidents de l'Union européenne

Des informations environnementales importantes concernant ce produit

Ce symbole sur l'appareil ou l'emballage indique que l’élimination d’un appareil en fin de vie peut polluer

l'environnement.

Ne pas jeter un appareil électrique ou électronique (et des piles éventuelles) parmi les déchets municipaux

non sujets au tri sélectif ; une déchèterie traitera l’appareil en question.

Renvoyer les équipements usagés à votre fournisseur ou à un service de recyclage local.

Il convient de respecter la réglementation locale relative à la protection de l’environnement.

En cas de questions, contacter les autorités locales pour élimination.

Nous vous remercions de votre achat ! Lire la présente notice attentivement avant la mise en service de l’appareil. Si

l’appareil a été endommagé pendant le transport, ne pas l’installer et consulter votre revendeur.

2. Caractéristiques

•Moniteur TFT-LCD 9.2’’

•Télécommande complète

•2 entrées audio/video

•2 haut-parleurs intégrés pour une reproduction du son en stéréo

•OSD

•Système de codage PAL/NTSC

•Prise jack stéréo 3.5mm

•Faible consommation

•Entrée audio/vidéo réglable

•Contenu : télécommande, câbles, socle, écouteurs, fiche pour allume-cigare et cette notice

3. Spécifications techniques

Mode d’affichage TFT à matrice active (16:9) - nouveau panneau

Dimensions de l’écran 9.2”

Zone d'affichage active 203 x 122mm

Angle de visée gauche, droite : 45° / haut : 35° / bas : 10°

Résolution 800 (H) x RGB x 480 (V)

Rétro-éclairage tube fluorescent à cathode froide

Signal d’entrée vidéo 1.0Vpp / 75Ω(signal vidéo composite)

Signal d’entrée audio 0.5W / 8Ω@ 300mW entrée

Alimentation

Moniteur 10.5~15VCC +/- 10% / 700mA max. (utiliser PS1210R, non incl.)

Télécommande 1 pile 3V type CR2025 (incl.)

Consommation < 700mA

Haut-parleur intégré 2W / 16Ω

Température de service -5°C à 50°C

Température de stockage -20°C à 60°C

Dimensions 240 x 174 x 30mm

Poids 1.5kg

MONCOLHA9 VELLEMAN

4. Prescriptions de sécurité

•Le conducteur d’un véhicule ne peut en aucun cas être dérangé par les images et le son provenant du monteur

pendant la conduite et doit assurer la sécurité personnelle et celle des passagers.

•Vérifier la polarité lors du câblage pour éviter l’endommagement de l’appareil ou du véhicule.

•Ne pas ouvrir le boîtier du moniteur. Contacter votre revendeur pour des travaux de maintenance.

5. Description du panneau frontal

1. Haut-parleur

2. Entrée audio/vidéo (AV2)

3. Capteur IR

4. POWER (puissance)

5. Menu

6. Réglage bas

7. Réglage haut

8. AV1/AV2

9. Prise jack écouteurs

10.Haut-parleur

11.Encoche pour socle type I

6. Description de la télécommande

1. Alimentation marche/arrêt 7. Nuance +

2. Volume – 8. Contraste –

3. Volume + 9. Contraste +

4. Luminosité – 10.Entrée vidéo 1

5. Luminosité + 11.Entrée vidéo 2

6. Nuance –

REMARQUE :

OSD : volume, luminosité, contraste, nuance, configuration d’usine (Y / N)

7. Câblage

1. +12V

2. Masse négative (noir)

3. Entrée audio RCA gauche (blanc)

4. Entrée audio RCA droite (rouge)

5. Entrée vidéo AV1 (jaune)

Toutes les informations présentées dans cette notice peuvent être modifiées sans notification préalable.

MONCOLHA9 VELLEMAN

MONCOLHA9 – MONITOR LCD-TFT 9.2’’ CON MANDO A DISTANCIA

1. Introducción

A los ciudadanos de la Unión Europea

Importantes informaciones sobre el medio ambiente concerniente este producto

Este símbolo en este aparato o el embalaje indica que, si tira las muestras inservibles, podrían dañar el

medio ambiente.

No tire este aparato (ni las pilas eventuales) en la basura doméstica; debe ir a una empresa especializada

en reciclaje. Devuelva este aparato a su distribuidor o a la unidad de reciclaje local.

Respete las leyes locales en relación con el medio ambiente.

Si tiene dudas, contacte con las autoridades locales para residuos.

¡Gracias por haber comprado el MONCOLHA9! Lea cuidadosamente las instrucciones del manual antes de usarlo.

Si el aparato ha sufrido algún daño en el transporte no lo instale y póngase en contacto con su distribuidor.

2. Características

•Monitor TFT-LCD 9.2’’

•Mando a distancia completo

•2 entradas audio/video

•2 altavoces incorporados para una reproducción del sonido en estéreo

•OSD (On-Screen Display)

•Sistema PAL/NTSC

•Conector jack estéreo 3.5mm

•Bajo consumo

•Entrada de audio/vídeo ajustable

•Incluye: mando a distancia, cables, soporte, auriculares, conector mechero y manual del usuario.

3. Especificaciones

Modo de visualización TFT matriz activa (16:9) – nuevo panel

Dimensiones de la pantalla 9.2”

Zona de visualización activa 203 x 122mm

Ángulo de visión izquierda, derecha: 45° / hacia arriba: 35° / hacia abajo: 10°

Resolución 800 (H) x RGB x 480 (V)

Retroiluminación tubo fluorescente de cátodo frío

Señal de entrada de vídeo 1.0Vpp / 75Ω(señal vídeo compuesto)

Señal de entrada de audio 0.5W / 8Ω@ 300mW entrada

Alimentación

Monitor 10.5~15VCC +/- 10% / 700mA máx. (utilice PS1210R, no incl.)

Mando a distancia 1 pila 3V tipo CR2025 (incl.)

Consumo < 700mA

Altavoz incorporado 2W / 16Ω

Temperatura de funcionamiento de -5°C a 50°C

Temperatura de almacenamiento de -20°C a 60°C

Dimensiones 240 x 174 x 30mm

Peso 1.5kg

MONCOLHA9 VELLEMAN

4. Instrucciones de seguridad

•Asegúrese de que el conductor de un vehículo no pueda ser distraído de ninguna manera por las imágenes ni el

sonido del monitor durante la conducción a fin de asegurar su seguridad personal y la de los pasajeros.

•Controle la polaridad durante el cableado para no dañar el aparato y/o el vehículo.

•No abra la caja del monitor. Contacte con su distribuidor para el mantenimiento.

5. Descripción del panel frontal

1. Altavoz

2. Entrada audio/vídeo (AV2)

3. Sensor IR

4. POWER (alimentación)

5. Menú

6. Ajuste hacia abajo

7. Ajuste hacia arriba

8. AV1/AV2

9. Conector jack auriculares

10.Altavoz

11.Muesca para el soporte tipo I

6. Descripción del mando a distancia

1. alimentación ON/OFF 7. Color +

2. Volumen – 8. Contraste –

3. Volumen + 9. Contraste +

4. Luminosidad – 10.Entrada de vídeo 1

5. Luminosidad + 11.Entrada de vídeo 2

6. Color –

NOTA:

OSD: volumen, luminosidad, contraste, tono, ajustes de fábrica (Y / N)

7. Cableado

1. +12V

2. Masa negativa (negro)

3. Entrada de audio RCA izquierda (blanco)

4. Entrada de audio RCA derecha (rojo)

5. Entrada de vídeo AV1 (amarillo)

Se pueden modificar las especificaciones y el contenido de este manual sin previo aviso.

Tabla de contenidos

Idiomas:

Otros manuales de Monitor de Velleman

Velleman

Velleman HQ-Power MICPRO7N Manual de usuario

Velleman

Velleman MONCOLHA7PN3 Manual de usuario

Velleman

Velleman MON9TA2 Manual de usuario

Velleman

Velleman MONCOLHA8 Manual de usuario

Velleman

Velleman PMLCD Manual de usuario

Velleman

Velleman VMA425 Manual de usuario

Velleman

Velleman moncolha7pn5 Manual de usuario

Velleman

Velleman MONCOLHA5PN4 Manual de usuario

Velleman

Velleman MK158 Manual de usuario

Velleman

Velleman H8009 Manual de usuario

Velleman

Velleman MONSCA6 Manual de usuario

Velleman

Velleman MON7T1 Manual de usuario

Velleman

Velleman MONCOLHA7PN Manual de usuario

Velleman

Velleman MONCOLHA5P Manual de usuario

Velleman

Velleman MONCOLHA15T Manual de usuario

Velleman

Velleman CAMSET12 Manual de usuario

Velleman

Velleman MONCOLHA7PN2 Manual de usuario

Velleman

Velleman MONCOLHA5PN5 Manual de usuario

Velleman

Velleman MONCOLHA5PN Manual de usuario

Velleman

Velleman PMLCDL Manual de usuario

Velleman

Velleman ED71016 Manual de usuario

Velleman

Velleman VMA419 Manual de usuario

Velleman

Velleman MONxTA1 Manual de usuario

Velleman

Velleman K8101 Manual de usuario

Manuales populares de Monitor de otras marcas

Linear Acoustic

Linear Acoustic LQ-1000 Manual de usuario

AOC

AOC I2579V Manual de usuario

Gateway

Gateway FPD1520 Manual de usuario

Furuno

Furuno Mu 120c Manual de usuario

Asus

Asus VB171D - 17" LCD Monitor Manual de usuario

Dell

Dell S2230MX Instrucciones de uso

Philips

Philips 107C64 Manual de usuario

Dell

Dell S2409WFP Manual de usuario

EverFocus

EverFocus EN-7517E Manual de usuario

Panasonic

Panasonic TH152UX1 - 152" PLASMA TV Manual de usuario

Dell

Dell Precision 7680 Manual de instrucciones

LG 50PM1M - - 50" Plasma Panel Manual de usuario

Bosch

Bosch DDU 9 Manual de usuario

Acer

Acer A231HL Manual de usuario

Philips

Philips 86BDL4152T Manual de usuario

NEC

NEC AccuSync LCD5V Manual de usuario

Emay

Emay SleepO2 Manual de usuario

IBM

IBM 6360 Instrucciones de instalación
