Utilitech PLWK432WAR8 Manual de usuario

Questions, problems, missing parts? Before returning to your retailer, call our customer

service department at 1-866-994-4148, 8 a.m. - 6 p.m., EST, Monday - Thursday, 8 a.m. -

5 p.m., EST, Friday.

ITEM #0108003

ITEM #0085981

MODEL #PLWK432WAR8

MODEL #PLRB432WAR8

4 FT.

4-LIGHT WRAP

Français p. 7

Español p. 13

ATTACH YOUR RECEIPT HERE

Serial Number Purchase Date

PACKAGE CONTENTS

Part Description Quantity

Fixture body

Ballast cover (pre-assembled to fixture body (A))

Diffuser

Ends

Ballast (pre-assembled to fixture body (A))

YTITNAUQNOITPIRCSEDTRAP

SAFETY INFORMATION

Please read and understand this entire manual before attempting to assemble, operate or install

the product.

WARNING

• Read all safety precautions and installation instructions carefully before installing or servicing

this fixture. Failure to comply with these instructions could result in potentially fatal electrical

shock and/or property damage.

• It is recommended that a qualified electrician perform all wiring. This fixture must be wired in

accordance with all national and local electrical codes.

• To reduce the risk of electrical shock, and to assure proper operation, this fixture must be

adequately grounded.

CAUTION

• Do not handle any energized fixture or attempt to energize any fixture with wet hands or while

standing on a wet or damp surface or in water.

• Disconnect electrical power before installing or servicing any part of this fixture.

• Do not use with dimmer switch of any kind.

PREPARATION

Before beginning assembly of product, make sure all parts are present. Compare parts with

package contents list and hardware contents list. If any part is missing or damaged, do not

attempt to assemble, install or operate the product.

Estimated Assembly Time: 45 minutes

Tools required for assembly: Eye protection, screwdriver, ladder

Helpful tools: Wire cutter, pliers, stud finder, wire stripper, drill with 1/4 inch bit

HARDWARE CONTENTS (shown actual size)

Screw

Qty. 4

ASSEMBLY INSTRUCTIONS

1. Separate the diffuser (C) from the fixture body (A)

by shifting it to one side and pulling it from assembly.

2. Separate the ballast cover (B) from the fixture

body (A) by squeezing it in at dimples and pulling it

from the assembly.

3. Locate the ceiling joists with a stud finder (not

included).

Hold fixture body (A) in place and mark the holes.

Drill 1/4 in. holes through ceiling boards for toggle bolts

(not included) if needed. Be sure the supply wires

can pass directly into the fixture body (A).

NOTE: When mounted, the mounting hardware must

secure the fixture solidly to the ceiling. Screws

(not included) must penetrate joists or toggle bolts

(not included) must be placed through the

ceiling boards.

4. Remove the knockouts nearest to the power

supply wires. Protect wires passing through hole

with snap bushing (not included).

5. Remove the 4 screw hole knockouts from fixture

body (A) and fasten the ends (D) with screws (AA).

Knockouts D

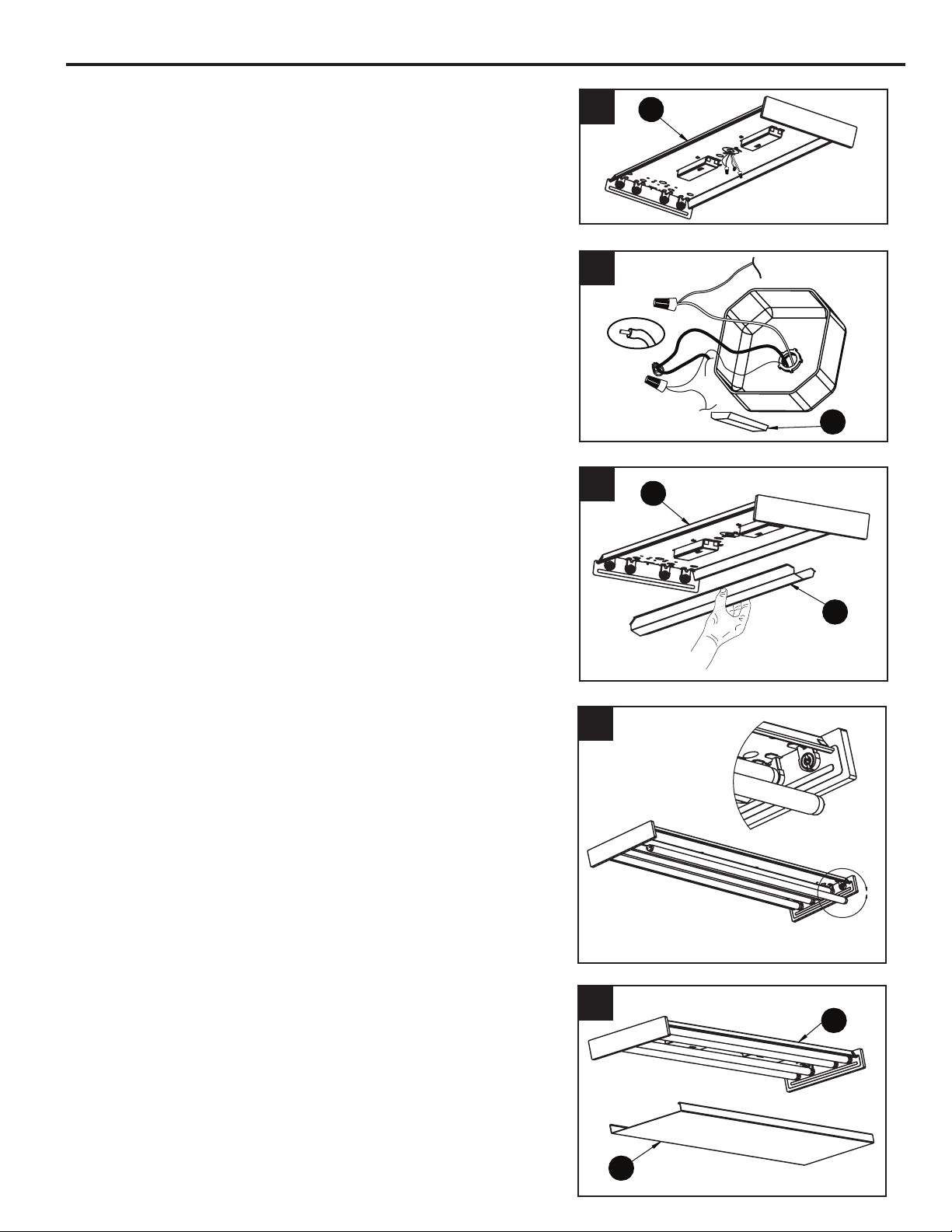

ASSEMBLY INSTRUCTIONS

6. Mount the fixture with appropriate mounting hardware

(not included) while passing the supply wire, the supply

neutral wire and the supply ground wire from junction

box or power supply through the appropriate

knockout hole into the fixture body (A).

7. Use wire nut (not included) to connect white wire from

ballast (E) to neutral supply wire. Strip supply wires

if needed. Use wire nut (not included) to connect black

wire from ballast (E) to power supply wire. Cover wire

nuts and connections completely in electrical tape

(not included). Secure bare or green ground wire to green

screw in the channel of fixture body (A).

8. Place ballast cover (B) onto fixture body (A). Place

one edge of ballast cover (B) into dimples, swing upward,

and press ballast cover (B) to allow the second edge to

catchthe second set of dimples and lock in place.

CAUTION: DO NOT PINCH WIRES.

9. Install lamps into fixture. Each lamp has 2 pins on

each end. Align the pins with slots and slide lamp into

place. When all 4 pins are in place, rotate lamp 90°.

10. Place diffuser (C) onto fixture body (A). Hang long

side onto channel body, swing diffuser (C) up to clear

other side and shift tocenter. Restore power.

REPLACEMENT PARTS LIST

E Ballast 2003077

For replacement parts, call our customer service department at 1-866-994-4148, 8 a.m. - 6 p.m., EST,

Monday - Thursday, 8 a.m. - 5 p.m., EST, Friday.

Printed in the U.S.A.

CARE AND MAINTENANCE

• Periodically, dust the diffuser (inside and out) with a clean dry cloth. Wipe clean with a

slightly damp cloth as needed. Never use abrasive cleansers.

• Bulb replacement: Use (4) 32-watt T8 lamps.

WARRANTY

Fixtures listed herein are warranted to be free from defective materials and workmanship, and that under

appropriate application, installation and operating conditions and when operated at rated voltage, they

will be free from failure of ballasts, lamp holders, or any component part for a period of two (2) years from

date of purchase. Damage incurred in transit from handling is excluded from the terms of this warranty.

This warranty extends only to replacement or repair of defective fixture or components with no labor

allowance unless specifically authorized in writing from factory. This warranty gives you specific rights

and you may have other rights that vary from state to state. For warranty claims, call our customer

service department.

8060424

TROUBLESHOOTING

1. Fixture wiring problem. 1. Check wiring for loose connections.

2. No power or failed switch. 2. Check power and switch.

3. Worn-out lamp(s). 3. Replace lamp(s) as needed.

4. Failed ballast. 4. Replace ballast as needed.

1. Fixture not properly grounded. 1. Check grounding system.

2. Wrong lamp(s). 2. Verify lamp is listed on ballast.

3. One or more failing lamps. 3. Replace lamp(s) as needed.

4. Failing ballast. 4. Replace ballast as needed.

Light fails to illuminate.

Light flickers, blinks or

lights ends only.

PROBLEM POSSIBLE CAUSE CORRECTIVE ACTION

PART DESCRIPTION PART #

C Diffuser 4000966

D Oak End (#0085981) 7000361

D Bronze End (#0108003) 7000368

Des questions, des problèmes, des pièces manquantes? Avant de retourner l’article au

détaillant, appelez notre service à la clientèle au 1 866 994-4148, entre 8 h et 18 h (HNE),

du lundi au jeudi, ou entre 8 h et 17 h (HNE) le vendredi.

ARTICLE #0108003

ARTICLE #0085981

MODÈLE #PLWK432WAR8

MODÈLE #PLRB432WAR8

DIFFUSEUR ENVELOPPANT

DE 1,22 M À QUATRE LUMIÈRES

JOIGNEZ VOTRE REÇU ICI

Numéro de série Date d’achat

CONTENU DE L’EMBALLAGE

Part Description Quantity

Corps du luminaire

Couvercle du ballast (préassemblé au corps du luminaire [A])

Diffuseur

Extrémités

Ballast (préassemblé au corps du luminaire [A])

QUANTITÉDESCRIPTIONPIÈCE

CONSIGNES DE SÉCURITÉ

Assurez-vous de lire et de comprendre l’intégralité du présent manuel avant de tenter

d’assembler, d’installer ou d’utiliser l’article.

AVERTISSEMENT

• Lisez soigneusement toutes les consignes de sécurité et toutes les instructions avant de

procéder à l’installation ou à l’entretien de ce luminaire. Le non-respect de ces instructions peut

entraîner des risques de choc électrique pouvant causer la mort ou des dommages matériels.

• Il est recommandé de faire appel à un électricien qualifié pour le câblage. Le câblage nécessaire

à l’installation de ce luminaire doit être effectué conformément aux codes de l’électricité national

et local.

• Afin de réduire les risques de choc électrique et d’assurer le bon fonctionnement du luminaire,

ce dernier doit être mis à la terre de manière adéquate.

MISE EN GARDE

• Ne manipulez pas un luminaire sous tension et ne tentez pas de mettre sous tension un

luminaire alors que vous avez les mains mouillées ou que vous vous trouvez dans de l’eau ou

sur une surface humide ou mouillée.

• Veuillez débrancher ce luminaire avant de procéder à l’installation ou à l’entretien de l’une ou

l’autre de ses composantes.

• N’utilisez pas de gradateur pour ce luminaire.

PRÉPARATION

Avant de commencer l’assemblage du produit, assurez-vous d’avoir toutes les pièces. Comparez

le contenu de l’emballage avec la liste des pièces et celle de la quincaillerie. S’il y a des pièces

manquantes ou endommagées, ne tentez pas d’assembler, d’installer ni d’utiliser l’article.

Temps d’assemblage approximatif : 45 minutes

Outils nécessaires pour l’assemblage : lunettes de sécurité, tournevis, échelle

Outils pratiques : coupe-fil, pinces, détecteur de montant, pinces à dénuder, perceuse et foret de

6,35 mm

QUINCAILLERIE INCLUSE (grandeur réelle)

Vis

Qté : 4

INSTRUCTIONS POUR L’ASSEMBLAGE

1. Retirez le diffuseur (C) du corps du luminaire (A) en

le déplaçant d’un côté et en le séparant de l’assemblage.

2. Retirez le couvercle du ballast (B) du corps du

luminaire (A) en appuyant sur les côtés.

3.Repérez les solives du plafond à l’aide d’un détecteur

de montant (non inclus). Tenez le corps du luminaire (A)

en place et marquez l’emplacement des trous. Percez,

au besoin, des trous de 6,35 mm dans le panneau

plafond pour les boulons à ailettes (non inclus).

Assurez-vous que les fils électriques peuvent passer

directement par le corps du luminaire (A). REMARQUE :

Lorsque le luminaire est assemblé, il doit être

solidement fixé au plafond à l’aide des fixations. Les

vis (non incluses) doivent pénétrer dans les solives

ou les boulons à ailettes (non inclus) doivent se

trouver de l’autre côté du panneau plafond.

4. Retirez les pastilles défonçables situées le plus près

de l’endroit où passeront les fils électriques. Protégez

les fils que vous faites passer par les trous à l’aide d’une

traversée à enclenchement rapide (non inclus).

5.Retirez les quatre pastilles défonçables du corps du

luminaire (A) et fixez les extrémités (D) à l’aide de

vis (AA).

Pastilles

défonçables D
