Urmet domus Miro 1160 Manual del sistema

DS 1160-007 LBT 20493

Mod.

1160

CITOFONO VIVAVOCE IP

IP HAND-FREE DOOR PHONE

INTERPHONE MAINS-LIBRES IP

INTERFONO MANOS LIBRES IP

SPRECHANLAGE MIT FREISPRECHSYSTEM IP

IP HANDSFREE DEURTELEFOON

Sch./Ref.1160/3

LIBRETTO DI INSTALLAZIONE

INSTALLATION HANDBOOK

NOTICE D’INSTALLATION

MANUAL DE INSTALACIÓN

INSTALLATIONSANLEITUNG

INSTALLATIEHANDLEIDING

2DS1160-007

ITALIANO

ll citofono Sch. 1160/3 è un dispositivo IP dedicato al sistema Ipercom.

Per un corretto funzionamento, il dispositivo necessita di un collegamento del tipo LAN/POE.

Attenzione! È strettamente necessario eseguire il ﬁrmware upgrade dell’intero sistema Ipercom all’ultima

versione disponibile, 1.1.0 o superiore, scaricabile dal sito www.urmet.com.

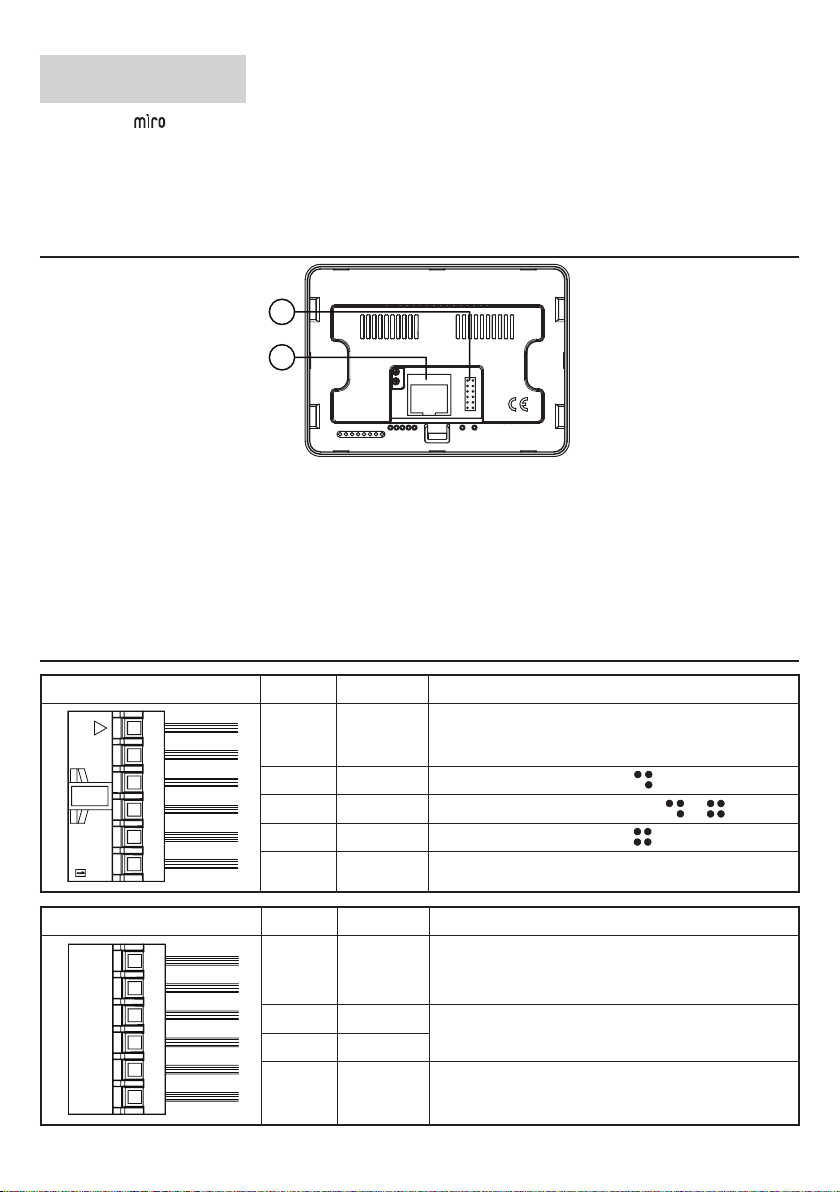

DESCRIZIONE DEI COMPONENTI

1. Connettore LAN Ipercom con alimentatore POE (DOORPHONE POE PORT)

2. Connettore a 12 vie per la connessione del citofono a dispositivi opzionali che permettono di

ottenere le prestazioni seguenti:

• allarme panico,

• ripetizione chiamata,

• chiamata al piano,

• attivazione di dispositivi Yokis.

DESCRIZIONE DEI FILI PER LE CONNESSIONI ALL’IMPIANTO

Colore Nome Descrizione

Giallo PANIC Allarme panico

Verde X1 Tasto

Blu GT Comune dei tasti e

Bianco Y1 Tasto

Grigio - Non usato

Colore Nome Descrizione

Grigio - Non usato

Marrone S- Ripetizione di chiamata

Arancione S+

Viola FC Chiamata al piano

DS1160-007

ISTRUZIONI DI CABLAGGIO

Cavo Ethernet RJ45

Il sistema Ipercom è sviluppato per il funzionamento con lo standard EIA/TIA 568B.

Inserire il cavo su uno dei connettori RJ45 con logo Urmet.

Inserire il conduttore nella guida, rispettando le colorazioni indicate (Standard T568B).

Conduttore

n° Colore cavo

1 Bianco-Arancione

2 Arancione

3 Bianco-Verde

4 Blu

Conduttore

n° Colore cavo

5 Bianco-Blu

6 Verde

7 Bianco-Marrone

8 Marrone

Guaina grigia

Tagliare i cavi in modo che sporgano dalla guida di circa 5 mm, inserire la guida nel plug e crimpare

con l’apposito attrezzo.

Plug

~ 5 mm

Accertarsi che la guaina grigia rimanga all’interno del plug.

Questo tipo di collegamento NON garantisce il doppio isolamento.

INSTALLAZIONE

CON SCATOLA INCASSO MOD. 503

Murare la scatola incasso all’altezza indicata nel disegno seguente.

Fissare la staffa in metallo alla scatola incasso.

Scatola Mod. 503

Staffa metallica

1,55 m (*)

n° 2 M3,5 x 19 mm

a corredo

Eseguire i collegamenti sul citofono.

Fissare il citofono alla staffa.

•

4DS1160-007

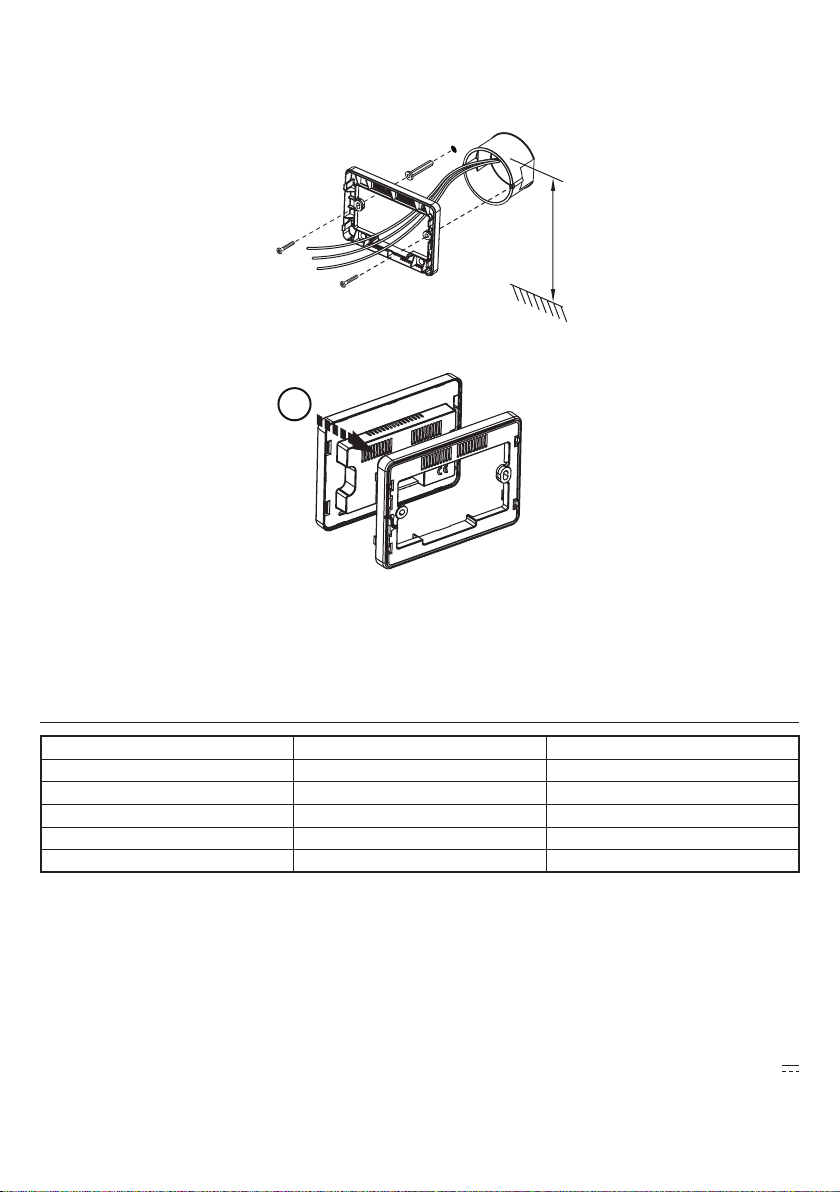

CON SCATOLA INCASSO Ø 60 MM

Murare la scatola incasso all’altezza indicata.

Rimuovere dal citofono la base in plastica e ﬁssarla al muro come indicato nel disegno seguente.

1,55 m (*)

n° 1 2,9 x 13 mm

a testa svasata

Scatola Ø 60 mm

n° 1 vite e tassello

a corredo

Eseguire i collegamenti sul citofono.

Fissare il citofono alla base in plastica.

(*) Nel caso di persone con disabilità o speciﬁche necessità di tipo D1 (con età avanzata), D2 (con difﬁcoltà

motoria degli arti inferiori) e D3 (con difﬁcoltà motoria degli arti superiori), il centro del dispositivo dovrà

essere posizionato ad una altezza compresa tra 110 cm e 130 cm rispetto al piano di calpestio. Per

ulteriori dettagli vedere la Norma tecnica CEI 64-21:2016-12 – Ambienti residenziali. Impianti adeguati

all’utilizzo da parte di persone con disabilità o speciﬁche necessità.

DISTANZE, SEZIONI CAVI E PRESTAZIONI TECNICHE

Tipologia di collegamento Distanza max Sezione min - max

Chiamata al piano 30 m 0,5 - 1 mm2

Allarme Panico 30 m 0,5 - 1 mm2

Ripetizione di chiamata 30 m 0,5 - 1 mm2

Dispositivi Yokis 10 m 0,5 - 1 mm2

LAN 100 m CAT5e (#)

(#) Per garantire il funzionamento del citofono alle massime distanze, il cavo deve essere di categoria 5e e

la sezione dei doppini deve essere AWG24.

La resistenza massima del singolo conduttore non deve superare i 10ohm/100m.

Il cavo deve rispettare le seguenti normative:

- EIA/TIA 568-B.2 o EIA/TIA 568-C.2

- EN50288 3-1

- IEC 61156-5

Il collegamento tra citofono e switch POE deve essere effettuato con un cavo unico senza l’utilizzo di

patch cord aggiuntive.

Tensione di alimentazione POE: ..................................................................................................... 48-54 V

Consumo massimo @ 48 V: ................................................................................................................125 mA

Temperatura di funzionamento: .......................................................................................................-5 ÷ 45°C

Corrente massima contatti X1/GT o Y1/GT: ..........................................................................50 mA - 12 Vcc

DS1160-007

Collegamento al citofono di un modulo E2BPP per la centralizzazione di luci e tapparelle

SD541-4004

MVR500ER

OFNLBP

Tapparella

MVR500ER

OFNLBP

ANTENNA

Max 10 m

R1 R1

Tapparella

A seguito di opportuna programmazione dei dispositivi Yokis si potrà:

con un tasto ad es. attivare la chiusura centralizzata delle tapparelle;

con un secondo tasto (ad es. ) attivare lo spegnimento delle luci.

Per maggiori informazioni sui prodotti YOKIS andare sul sito www.yokis.com

–

6DS1160-007

ENGLISH

The Ref. 1160/3 is an IP device dedicated to the Ipercom system.

For trouble-free operation, the device requires a LAN/POE-type connection.

Important: It is strictly necessary to upgrade the ﬁrmware of the entire Ipercom system to the latest

available version, 1.1.0 or higher, downloadable from the www.urmet.com website.

DESCRIPTION OF COMPONENTS

1. Ipercom LAN connector with POE power supply (DOORPHONE POE PORT)

2. 12-way connector for connecting the door phone to optional devices for obtaining the following

functions:

• panic alarm

• call repetition

• ﬂoor call

• Yokis device activation.

WIRE DESCRIPTION FOR SYSTEM CONNECTIONS

Colour Name Description

Yellow PANIC Panic alarm

Green X1 Button

Blue GT Button common and

White Y1 Button

Grey - Not used

Colour Name Description

Grey - Not used

Brown S- Call repetition

Orange S+

Purple FC Floor call

DS1160-007

WIRING INSTRUCTIONS

RJ45 Ethernet Cable

The Ipercom system has been designed to work with the EIA/TIA 568B standard.

Plug the cable into one of the RJ45 connectors with the Urmet logo.

Insert the wire in its guide, according to the provided colour code (Standard T568B).

Wire

No. Cable colour

1 White-Orange

2 Orange

3 White-Green

4 Blue

Wire

No. Cable colour

5 White-Blue

6 Green

7 White-Brown

8 Brown

Grey sheath

Cut the cables so that they protrude from the guide by about 5 mm, insert the guide in its plug and crimp

with the specially provided tool.

Plug

~ 5 mm

Make sure that the grey sheath stays inside the plug.

This type of connection will NOT guarantee double insulation.

INSTALLATION

WITH FLUSH-MOUNTED CASING MOD. 503

Install ﬂush-mounting box at the height indicated in the drawing below.

Fix the bracket to the mounting box.

Box Mod. 503

Metal bracket

1,55 m

n° 2 M3,5 x 19 mm

included

Connect.

Fix the door phone to the bracket.

•

8DS1160-007

WITH FLUSH-MOUNTED CASING Ø 60 MM

Install ﬂush-mounting box at the height indicated.

Remove the plastic base from the door phone unit and ﬁx the base to the wall as shown in the drawing here

below.

1,55 m

n° 1 2,9 x 13 mm

countersunk screw

Box Ø 60 mm

n° 1 screw and screw

anchor included

Connect.

Fix the door phone to its plastic base.

DISTANCES, SECTIONS CABLES AND TECH SPECS

Type of connection Max distance Min - max cross section

Call to ﬂoor level 30 m 0,5 - 1 mm2

Panic Alarm 30 m 0,5 - 1 mm2

Call repeating 30 m 0,5 - 1 mm2

Yokis devices 10 m 0,5 - 1 mm2

LAN 100 m CAT5e (#)

(#) To ensure longest-range door phone operation, the cable must be a class 5e device and the twisted

pairs’ cross section must be AWG24.

The maximum resistance of the individual wires must not exceed 10ohm/100m.

The cable must be up to the following standards:

- EIA/TIA 568-B.2 or EIA/TIA 568-C.2

- EN50288 3-1

- IEC 61156-5

The connection between the door phone and POE switch must be ensured by a single cable without any

extra patch cords.

POE input voltage: ......................................................................................................................... 48-54 V

Max consumption @ 48 V:....................................................................................................................125 mA

Operating Temperature: ...................................................................................................................-5 ÷ 45°C

Maximum current X1/GT or Y1/GT contacts: .........................................................................50 mA - 12 Vdc

DS1160-007

Connection of a E2BPP module to the door phone for the centralisation of lights and rollers

SD541-4004

MVR500ER

OFNLBP

Roller

MVR500ER

OFNLBP

ANTENNA

R1 R1

Roller

Max 10 m

After suitably programming the Yokis devices, it will be possible:

to activate the centralised closing of the rollers with a button (for example: );

a second button (for example: ) will activate the turning off of the lights.

For more information on YOKIS products, please visit www.yokis.com

–

10 DS1160-007

FRANÇAIS

L’interphone Réf. 1160/3 est un dispositif IP conçu pour le système Ipercom.

Pour en assurer le bon fonctionnement, le dispositif nécessite une connexion de type LAN/POE.

Attention !! Il est strictement nécessaire d‘effectuer la mise à jour du ﬁrmware de l‘ensemble du système

Ipercom à la dernière version disponible, 1.1.0 ou supérieure, téléchargeable sur le site

www.urmet.com.

DESCRIPTION DES COMPOSANTS

1. Connecteur LAN Ipercom avec alimentation POE (DOORPHONE POE PORT)

2. Connecteur à 12 voies pour le branchement de l’interphone aux dispositifs optionnels permettant

d’obtenir les performances suivantes :

• alarme panique,

• répétition d’appel,

• appel à l’étage,

• activation de dispositifs Yokis.

DESCRIPTION DES FILS POUR LES BRANCHEMENTS A

L’INSTALLATION

Couleur Nom Description

Jaune PANIC Alarme panique

Vert X1 Touche

Bleu GT Commun des touches et

Blanc Y1 Touche

Gris - Non utilisé

Couleur Nom Description

Gris - Non utilisé

Marron S- Répétition d’appel

Orange S+

Violet FC Appel à l’étage
