urmet domus 1722 Manual de usuario
DS 1722-035A LBT 8685
Mod.
1722
PULSANTIERA MIKRA
MIKRA PUSH BUTTON PANEL
PLAQUE DE RUE MIKRA
PULSADOR MIKRA
TASTENFELD MIKRA
MIKRA-DEURBELPANEEL
Sch./Ref.1722/11
2DS1722-035A
ITALIANO
DESCRIZIONE GENERALE
La postazione di chiamata ha le seguenti caratteristiche principali:
Postazione di chiamata con frontale in zama resistente agli agenti atmosferici (IP44);
Telecamera della postazione di chiamata a colori con ampio angolo di ripresa (wide-angle) e illuminazione
del soggetto con led;
Cartellino portanome retroilluminato di colore bianco;
Conferma di inoltro chiamata con segnalazione acustica e spegnimento dei led di retroilluminazione
del cartellino.
Perladescrizioneditutteleprestazioniecongurazionidelsistemafareriferimentoallibrettodi
installazioneedusofornitoacorredodelkitNote.
INSTALLAZIONE
Murare la scatola incasso all’altezza indicata;
Collegare i li alla morsettiera;
Montare il cartellino portanome sul frontale estraibile;
Regolare i livelli fonici;
Eseguire le programmazioni;
Fissare la pulsantiera al frontale;
Avvitare il frontale alla scatola incasso con le viti antifurto fornite a corredo.
0,8 m
0,9 m
1,0 m
1,7 m 1,7 m
1,0 m

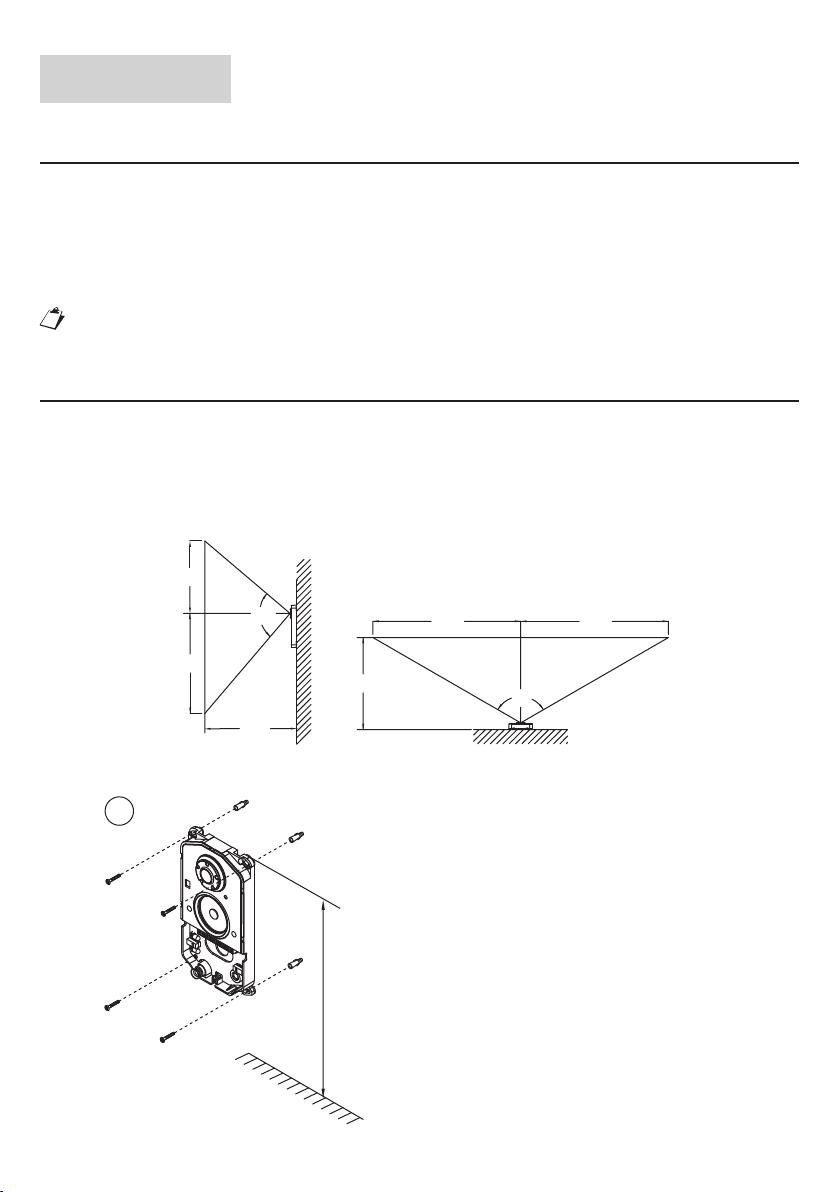

85°
120°
Campo di ripresa verticale Campo di ripresa orizzontale
1,55÷1,60m(*)
1
(*) 1,30 m da terra è la misura da rispettare per garantire
l’osservanza della Direttiva di riferimento per i portatori di
handicap (ad esempio, per la Francia è attualmente
contenuta nella Legge 2005-102 del 11/02/2005, nel
Decreto 2006-555 del 17/05/2006 e successive modifiche
del 1/08/2006, del 26/02/2007 e del 21/03/2007).
•
•
•
•
•
•
•
•
•
•
•
3
DS1722-035A
CLICK
6 7
3
2
5
4
cappucci
colorati

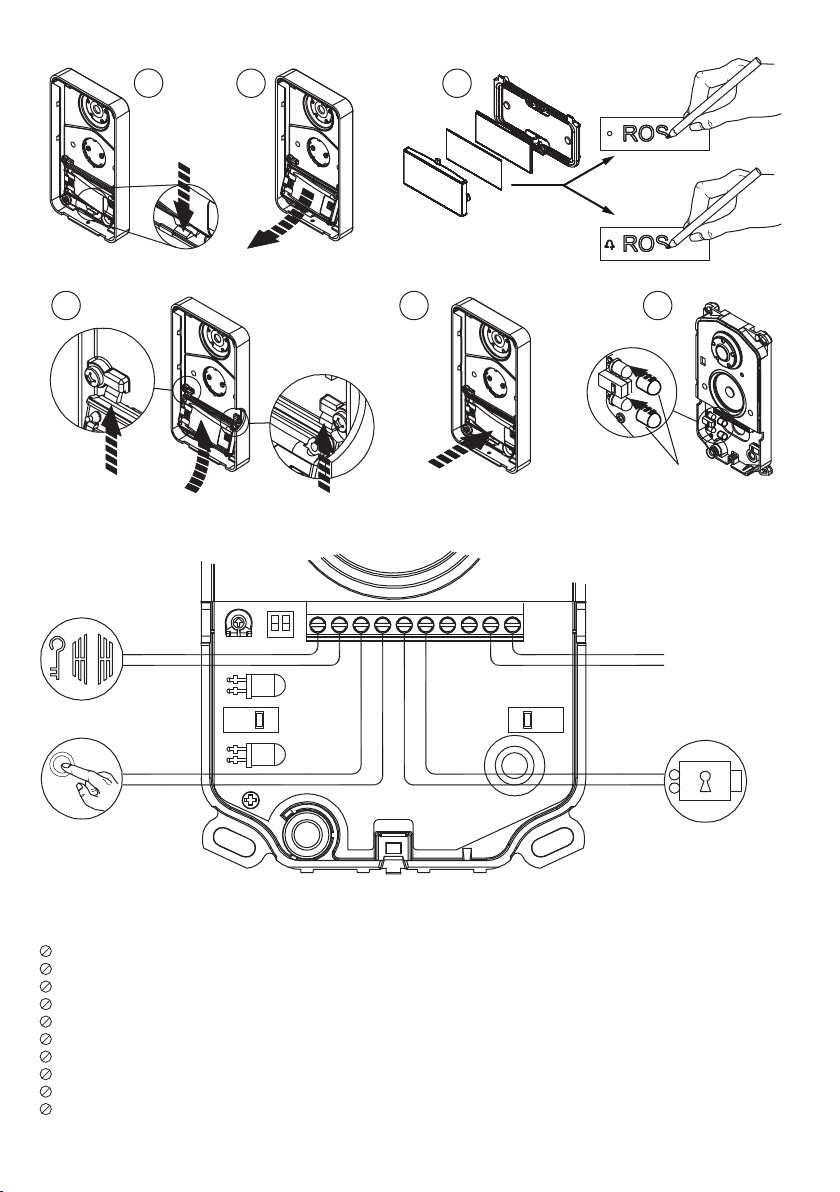

COLLEGAMENTO DELLA POSTAZIONE DI CHIAMATA
Apriporta
passo carraio
Serratura elettrica
SE1AP2AP1 L2L2 L1 L1NOC
Al videocitofono
"Master"
SE2
Pulsante androne
DESCRIZIONE DEI MORSETTI
C
}
Contatto pulito azionamento apriporta passo carraio – massima commutazione 1A @ 30V
NO
AP1
}
Pulsante androne
AP2
SE1
}
Azionamento serratura elettrica – massima commutazione 12V Max 15VA
SE2
L2
}
Non utilizzare
L2
L1
}
Linea fonia, alimentazione e segnali proveniente dal videocitofono “Master”
L1
4DS1722-035A
IMPOSTAZIONI SUPPLEMENTARI
Regolazione livello fonico altoparlante
I livelli fonici sono tarati di fabbrica in modo da non dover essere variati nella maggioranza delle installazioni.
Qualora fosse necessario modicarli, agire con un cacciavite sull’apposita regolazione del volume
dell’altoparlante.
Accensione led telecamera
Durante le fasi di installazione è possibile disattivare i led di illuminazione della telecamera. Questa
operazione dovrà essere effettuata solamente se la postazione di chiamata è installata in un’area in cui è
garantita una illuminazione sufciente durante tutte le ore del giorno e della notte.
Per disattivare i led della telecamera agire sul jumper indicato in gura con l’ausilio di presselle.
OFF
ON
(default)
LED
Regolazione tempo apriporta
Il tempo di attivazione della serratura elettrica può essere regolato con i dip-switch presenti nella postazione
di chiamata:
5
DS1722-035A
Codice identicativo pulsantiera
Qualora la pulsantiera debba essere usata come ricambio di una pulsantiera principale del Kit 1722/71
occorre spostare il jumper come mostrato in gura.
Pulsantiera principale
(ricambio per 1722/71)
Pulsantiera secondaria
(default)
110/230V~
Pulsantiera principale
Pulsantiera secondaria
LA
LB
COMPLETAMENTO DELL’INSTALLAZIONE
CARATTERISTICHE TECNICHE
Dimensioni (L x P x H) .......................................................................................................100 x 180 x 25 mm
Dimensioni cartellino portanome:..................................................................................................55 x 25 mm
Illuminazione cartellini e pulsanti: ............................................................................................................. LED
Grado di protezione: ......................................................................................IP44 secondo norma CEI 70.1
Temperatura di funzionamento: ................................................................................................. -10 ÷ +50° C
Umidità max.: .................................................................................................................................... 90% UR
Portata max contatto C-NO ...........................................................................................................1 A @ 30 V
Portata max contatto SE1-SE2 ............................................................................................. 12 V Max 15 VA
6DS1722-035A
ENGLISH
GENERAL DESCRIPTION
The call station has the following main characteristics:
Call station with Zama front panel resistant to atmospheric agents (IP44);
Wide-angle colour call station TV camera and led illumination of subject;
White back-lit name tag holder;
Conrmation of call forwarding with acoustic signal and switching off of the back-lighting led of the
name tag.
Forsystemfeaturesandcongurations,seetheinstallationandusermanualprovidedwiththe
Notekit.
INSTALLATION
Fix the ush mount box at the indicated height;
Connect the wires to the terminal strip;
Fit the name tag on the extractable front panel;
Adjust volume;
Carry out programming;
Fix the push button panel to the front frame;
Screw the front frame to the ush mount box using the provided antitheft screws.
0,8 m
0,9 m
1,0 m
1,7 m 1,7 m
1,0 m
85°
120°
Vertical field of view Horizontal field of view
1,55÷1,60m(*)
1
(*) 1.30 m from the ground is the height that guarantees
compliance with the reference Directive for the handicapped
(for example, setforth at the moment in Law No. 2005-102 of
11/02/2005, in Decree 2006-555 of 17/05/2006 as amended
on 1/08/2006, of 26/02/2007 and of21/03/2007).
•
•
•
•
•
•
•
•
•
•
•
7
DS1722-035A
CLICK
6 7
3
2
5
4
colored caps
for led
CONNECTION OF THE CALL STATION
Vehicle access
door opener
Electric lock
SE1AP2AP1 L2L2 L1 L1NOC
To the “Master”
video door phone
SE2
Hall button
DESCRIPTION OF THE TERMINALS
C
}
Clean contact for activation of the vehicle entrance door opener – maximum switching 1A @
30V
NO
AP1
}
Main entrance button
AP2
SE1
}
Activation of electric lock – maximum switching current 12V Max 15VA
SE2
L2
}
Do not use
L2
L1
}
Audio line, power supply and signals from the “Master” video door phone
L1
8DS1722-035A
ADDITIONAL SETTINGS
Adjustment of loudspeaker volume
Volume is set in factory and it is not usually necessary to modify this in most installations.
If this is necessary, use a screwdriver to adjust the specic regulation of loudspeaker volume.
Switching on of TV camera leds
During installation phases, the leds of the TV camera can be disabled. This operation must be carried
out only if the call station is installed in an area where sufcient lighting is guaranteed during the day and
night.
To de-activate the leds of the TV camera, operate on the jumper indicated in the gure using pliers.
OFF
ON
(default)
LED
Adjustment of door opener time
Electric lock activation time can be adjusted via the call station dip-switches:
9
DS1722-035A
Push button panel identication code
If the push button panel must be used as spare part of a main push button panel of Ref. 1722/71 kit, set the
jumper as shown in the gure:
Main push button panel
(spare part for 1722/71)
Secondary push button
panel (default)
110/230V~
Main push button panel
Secondary push button panel
LA
LB
COMPLETION OF INSTALLATION
TECHNICAL DATA
Dimensions (W x D x H).....................................................................................................100 x 180 x 25 mm
Name tag holder dimensions: .......................................................................................................55 x 25 mm
Illumination of name tags and buttons: .................................................................................................... LED
Protection rating: ................................................................................IP44 according to CEI 70.1 standard
Operating temperature: ................................................................................................................ -5 ÷ +50° C
Max. humidity.: .................................................................................................................................. 90% RH
Max. capacity C-NO contact...........................................................................................................1 A @ 30 V
Max. capacity SE1-SE2 contact ............................................................................................12 V Max 15 VA
10 DS1722-035A
FRANÇAIS
DESCRIPTION GENERALE
Les caractéristiques principales du poste d’appel sont les suivantes:
Plaque de rue avec façade en zamac, antivandale et résistant à un usage en extérieur (IP44).
Caméra de plaque de rue couleur, avec un large angle de vue (grand-angle 120°) et éclairage par diodes
du sujet.
Etiquette porte-nom rétro-éclairé, blanche.
Conrmation d’envoi de l’appel, sur la plaque de rue, par signal sonore et extinction des diodes de
rétro-éclairage de l’étiquette.
Pour la description de toutes les prestations et congurations du système, voir le manuel
d’installationetd’utilisationlivréaveclekitNote.
INSTALLATION
Fixer le boîtier en encastrement à la hauteur indiquée;
Brancher les ls sur le bornier;
Monter l’étiquette d’inscription du nom sur la partie avant amovible ;
Régler les niveaux phoniques;
Effectuer les programmations.
Fixer la plaque de rue à la façade;
Visser la façade au boîtier en encastrement avec les vis antivol livrées avec le produit.
0,8 m
0,9 m
1,0 m
1,7 m 1,7 m
1,0 m
85°
120°
Angle du vue vertical Angle du vue horizontal
1,55÷1,60m(*)
1
(*) Respecter une hauteur de pose de 1,30 m pour
se conformer à la Directive de référence pour les
personnes handicapées (par exemple, en France,
voir la Loi 2005-102 du 11/02/2005, le Décret 2006-555
du 17/05/2006 et ses amendements ultérieurs des
1/08/2006, 26/02/2007 et 21/03/2007).
•
•
•
•
•
•
•
•
•
•
•
