Urbanbiker Viena Manual de referencia
INTRODUCCIÓN
ES
Urbanbiker es una marca Española, con sede en León y que cuenta con una
amplia experiencia en el diseño, fabricación y distribución de bicicletas eléc-
tricas en Europa.
El nombre y el logotipo de URBANBIKER SL son marcas registradas y prote-
gidas. Copyright © 2011 URBANBIKER Todos los derechos reservados.
URBANBIKER S.L
Polígono Industrial de Onzonilla. Parcela G17 Nave 3 Fase 1 Calle 3
24231 - León (España)
contact@urbanbiker.es / www.urbanbiker.com
Esta bicicleta eléctrica y sus componentes incorporan el certicando CE y
han sido homologados de acuerdo a la normativa EN15194.
MANUAL DE USO
Este manual debe leerse atentamente antes de comenzar a usar su bicicleta
eléctrica. En esta guía encontrará instrucciones precisas para un montaje, uso
y mantenimiento correcto de la bicicleta. Si tiene dudas no resueltas, por favor
diríjase a su distribuidor más cercano o contáctenos a través de nuestro sitio
internet www.urbanbiker.com
LEGISLACIÓN
No es necesario un permiso de circulación o un certicado de seguridad vial
para utilizar esta bicicleta eléctrica en la UE. Asimismo, no hay límite de edad
y se puede utilizar en las vías ciclistas urbanas.
UNE EN ISO 13849:2008
IEC EN 82079:2013
Directiva mecánica: 2006/42/EC
Directiva compatibilidad: 2004/108/EC
Muchas gracias por conar en Urbanbiker para la compra
de su bicicleta eléctrica.
SEGURIDAD
ES
ANTES DE SU USO
Urbanbiker recomienda en su primer uso, circular con la bicicleta eléctrica en
un circuito cerrado, durante 1 o 2 horas, dependiendo de la experiencia del
usuario en el manejo de bicicletas. Siga las instrucciones de seguridad rela-
tivas a la batería de este manual, no exceda el peso máximo recomendado
para este modelo y circule a la velocidad recomendada en cada vía en todo
momento.
INSTRUCCIONES DE SEGURIDAD
Verique que los frenos y las luces delanteras y traseras funcionen correcta-
mente. También, revise la presión de los neumáticos. Asegúrese de que todos
los cierres de su bicicleta estén correctamente bloqueados. Esta bicicleta no
está diseñada para su uso en acrobacias, saltos, subidas o bajadas pronun-
ciadas en caminos sin asfaltar.
URBANBIKER recomienda seguir las siguientes instrucciones:
• Use solamente la batería y el cargador original recomendado por
URBANBIKER.
• No exponga la batería o el cargador al calor (> 50° C).
• No desmonte ni modique la batería o el cargador, no exponga la batería
o el cargador a líquidos.
• No utilice una batería o cargador dañado.
• No continúe cargando la batería si la carga no naliza en el tiempo de
carga teórico.
• No utilice el cargador de batería si emite un olor raro, se calientan inusual-
mente o si algo parece anormal.
• No toque la batería o el cargador con las manos mojadas.
• No utilice nunca la batería o el cargador con los cables dañados, o si la
batería o el cargador tenga cualquier mal funcionamiento, siempre de-
vuelva el cargador y la batería al distribuidor para su mantenimiento, ins-
pección, reparación o ajuste.
• Asegúrese de conectar correctamente el cargador a la batería y el carga-
dor solamente a una toma de corriente AC 220-240V.
• No coloque la batería o el cargador cerca de un calentador eléctrico, un
aparato de gas o microondas.
• La batería incorpora un sistema de hibernación. Manteniendo 10 segun-
do el botón de encendido se activa o desactiva el sistema.
• Junto a la batería se proporciona un juego de dos llaves únicas.
• Asegúrese de tener siempre al menos una llave de repuesto.
BATERÍA
MONTAJE
Esta bicicleta eléctrica viene equipada con todos sus componentes y herra-
mientas necesarias para su ensamblaje nal. A continuación os facilitaremos
unos sencillos pasos para la incoorporación de la rueda delantera, manillar,
guardabarros y luz, pedales y batería.
Escanea el código QR en tu móvil o suscríbete a nuestro canal para visualizar
nuestros videos de montaje de las bicicletas y mucho más contenido.
VÍDEOS
1. Pantalla
2. Manetas de freno
3. Cierre sillín
4. Batería
PARTES
MONTAJE
ES
5. Disco de freno
6. Motor
7. Desviador
8. Controlador
9. Pedales
1- MANILLAR
Retire el tubo protector y la carcasa
superior para comenzar a instalar el
manillar.
Inserte y alinee el manillar para que
esté perpendicular a la rueda apre-
tando el tornillo que se encuentra
en su mitad.
MONTAJE
ES
3- COLOCACIÓN RUEDA DELANTERA
Coloque la rueda delantera (3) en el extremo (4) de la horquilla. Asegúrese de
que el disco de freno debe colocarse en el centro de la pinza del freno (5) para
que se ajuste correctamente. Desenrosque el muelle y pase la varilla de cierre
rápido a través del hueco. Apriete la tuerca del eje (2) y apriera el cierre rápido
hacia arriba (1).
2- COLOCACIÓN GUARDABARROS
Incorporar el guardabarros entre la horquilla y ajustar como vemos en la pri-
mera imagen dos de los primeros puntos de anclaje en ambos tubos de la
horquilla(1). A continuación debemos hacer coincidir el tercer punto de an-
claje del guardabarros por la parte trasera de la horquilla(2) con el tornillo que
insertaremos desde el punto de anclaje de la luz (3). Comprobamos que la
sujección es correcta (4).
MONTAJE
ES

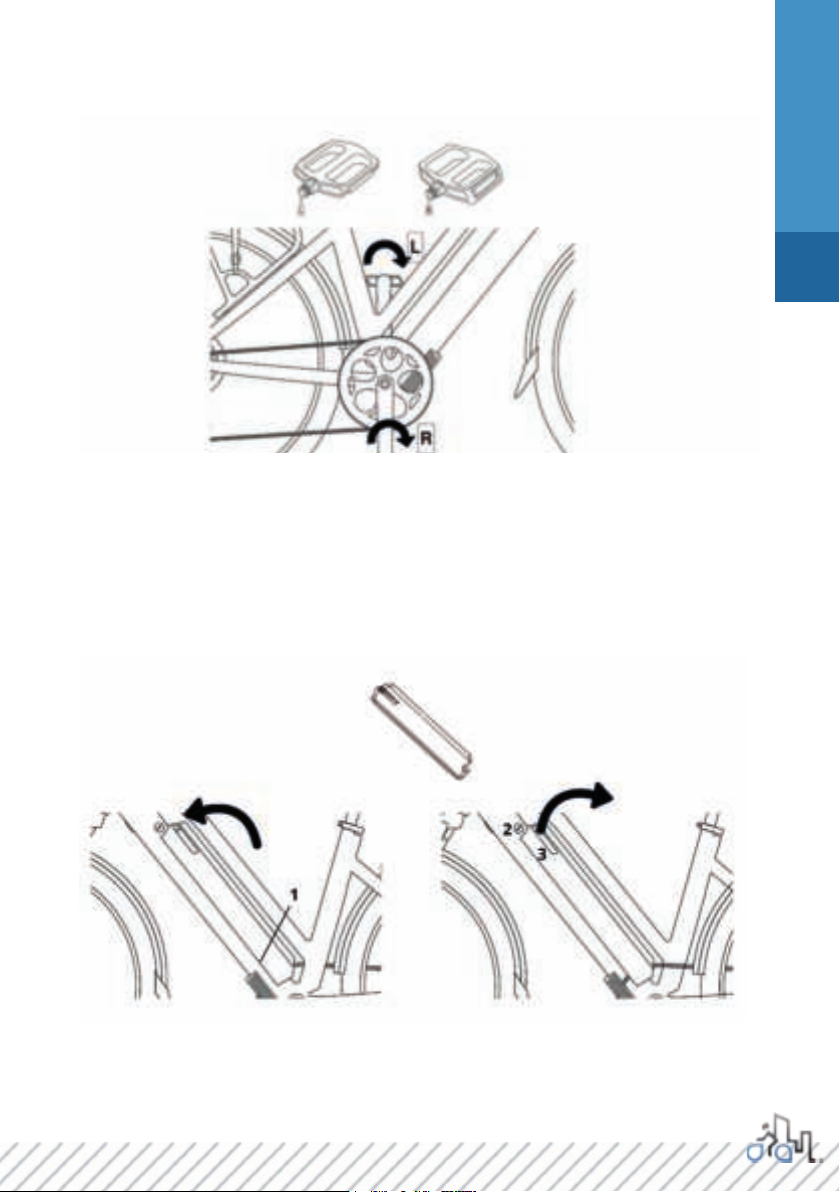

5- COLOCACIÓN DE LA BATERÍA
4- PEDALES
Inserte la batería en el marco comenzando por la parte inferior (1) hasta que
se detenga completamente. Para extraerla gire la llave(2) y con la ayuda del
tirador(3) empuje hacia afuera y saque la batería hasta su total extracción .
Identique sus pedales: verique las letras del pedal, "L" (rojo) o "R" (verde). El
pedal marcado con la "R" (verde) es el de la derecha (mirando de frente a la di-
rección de avance). Para unirlo a la manivela, ajústalo en el sentido de las agu-
jas del reloj. El pedal marcado con "L" (rojo) es para la izquierda. Para unirlo,
apriételo en sentido contrario a las agujas del reloj cuando mire directamente.
MONTAJE
ES
Para apagar presiona “M” durante 2 segundos. Con el display apagado no hay
consumo de energia.
La pantalla se apagará automáticamente a los 5 minutos a 0 Km/h.
Para encender la luz de la pantalla presionar el botón “+” un segundo.
Para apagar la luz de la pantalla presione de nuevo el botón “+” durante 2
segundos.
PANTALLA
ES
Para encender presione “M” durante un segundo.
Indicador en tiempo real de la poten-
cia utilizada por el motor.
Indicador en tiempo real de la veloci-
dad de conducción.
Al pulsar el botón “-” (alrededor de 2
seg.) se activa la tracción automática
de 6 km/h.
Pulsando el botón “+” o “-” botón se
selecciona el asistente adecuado.
Hay 5 niveles de asistencia.
PANTALLA
0. Normal
1. Bajo voltaje en batería
4. Testeo inicial interno
5. Temperatura alta de motor
6. Temperatura alta en controlador
7. Motor desconectado
15. Voltaje en batería muy alto
99. Desconexión entre pantalla y
controlador
Pulsando durante 2 segundos Más
(+) y el botón “M” se cambia de Km
a Mp/h.
Presione el botón “M” para navegar por el menú y obtener la información.
Km totales. Km último viaje. Tiempo último viaje y velocidad máxima.
Para poner a cero presionar los botones “M” y “-” 2 segundos
.
El indicador de errores se muestra
mediante una llave inglesa y un nú-
mero. El número indica el tipo de
error.
Km último viaje. Para poner a cero
km, presionar los botones “M” y “-” 2
segundos.
Código de Errores en Pantalla
ES
BATERÍA
ES
La capacidad de la batería se muestra mediante 6 segmentos. Cuando el ico-
no parapdea la batería necesita ser recargada inmediatamente.
Una carga completa puede requerir de hasta 7 horas.
INDICADOR BATERÍA
CARGADOR
Insertar la batería. Primero conectar el cargador a la batería y seguidamente
conectar a la electricidad. Si la luz (1) está en rojo la carga no está completa-
da. Si la luz (1) está en verde, la carga está completada.
AUTONOMÍA
Condición de los datos proporcionados: para una persona de 75 kg, circulan-
do sobre carretera asfaltada y terreno plano, sin viento de cara, con neumáti-
cos inados según las indicaciones del fabricante y a velocidad media.
