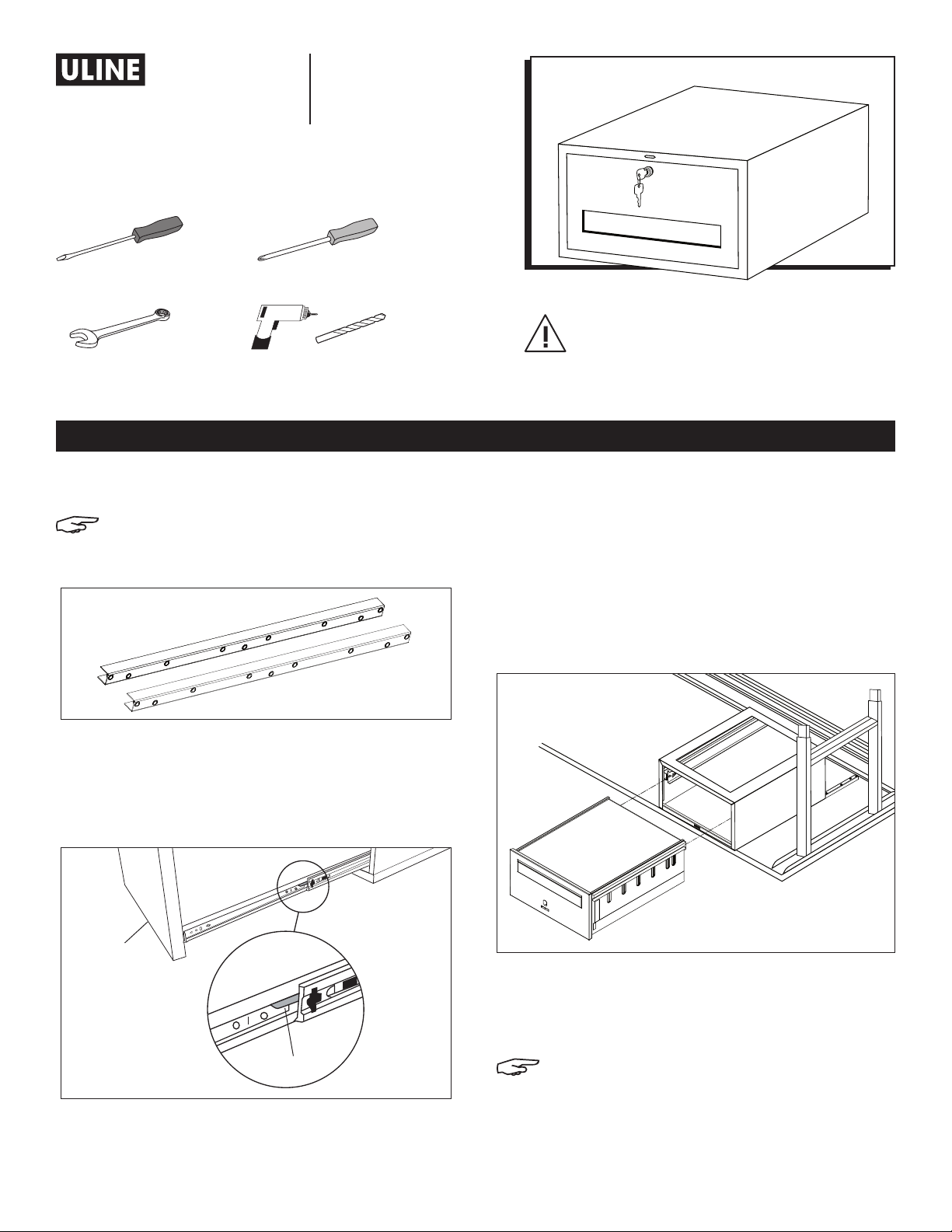

U-Line H-1550 Manual de usuario

PAGE 1 OF 6 0621 IH-1550

H-1550

PACKING TABLE

DRAWER

1-800-295-5510

uline.com

Some parts may have sharp edges.

Care must be taken when handling pieces

to avoid injury. For your safety, wear a pair

of work gloves when assembling.

TOOLS NEEDED

Flathead Screwdriver Phillips Screwdriver

7/16" Wrench Drill and 5/32" Drill Bit

(if attaching to wood top)

ATTACHING TO STEEL TOP

NOTE: Mounting channels are included with

the steel top. Channels may extend past the

drawer assembly.

1. To free drawer from housing, fully extend the drawer

from the housing. Flip one plastic tab on the sliding

rails up and the second plastic tab on the sliding

rails down. Drawer is now unlocked from housing

and can be removed. (See Figure 1)

2. Turn the packing table over. On the underside of

the table, slide mounting channels front to back

into table flanges. When channels are aligned,

mounting holes should be approximately 14½"

apart. Secure each channel with two 1/4"-20 x 5/8"

bolts.

3. Attach the drawer housing to the mounting

channels using four 1/4"-20 x 1/2" bolts.

(See Figure 2)

4. Insert the drawer and turn the packing table right

side up. Cycle the drawer in and out a few times to

check operation.

NOTE: The drawer and suspension have a

70 lb. weight capacity.

ASSEMBLY

Figure 2

Figure 1

Mounting Channels

Tab

Drawer

Para Español, vea páginas 3-4.

Pour le français, consulter les pages 5-6.

PAGE 2 OF 6 0621 IH-1550

-800-295-551

uline.com

ASSEMBLY CONTINUED

ATTACHING TO NON-STEEL TOP

1. To free drawer from housing, fully extend the drawer

from the housing. Flip one plastic tab on the sliding

rails up and the second plastic tab on the sliding

rails down. Drawer is now unlocked from housing

and can be removed. (See Figure 3)

2. Turn the packing table over. Position the drawer

housing in the desired location. Use the drawer

housing as a template to mark the location of the

four holes for wood screws on the underside of the

top. Using 5/32" drill bit, drill holes into the wood top

about 1/2" to 3/4" deep.

3. Attach the drawer housing to the top using four

wood screws. (See Figures 4-5)

4. Insert the drawer and turn packing table right side

up. Cycle the drawer in and out a few times to

check operation.

NOTE: The drawer and suspension have a

70 lb. weight capacity.

Figure 5

Figure 3 Tab

Drawer

Figure 4 Screw

Hole

PAGE 3 OF 6 0621 IH-1550

CAJÓN PARA MESA

DE TRABAJO

800-295-5510

uline.mx

H-1550

HERRAMIENTAS NECESARIAS

Desarmador Plano Desarmador de Cruz

Llave de 7/16" Broca de 5/32" y Taladro

(si se va a fijar a una cubierta de madera)

INSTALACIÓN EN UNA CUBIERTA DE ACERO

NOTA: Se incluyen canales de instalación con

la cubierta de acero. Los canales se pueden

extender más allá del ensamble para cajón.

1. Para liberar el cajón de la cubierta, extienda por

completo el cajón de la cubierta. Levante una de

las pestañas de plástico y baje la otra de los rieles

deslizantes. Ahora queda desbloqueado el cajón

de la cubierta y se puede retirar. (Vea Diagrama 1)

2. Voltee la mesa de trabajo. En la parte inferior, deslice

los canales de instalación de adelante hacia atrás

en los rebordes de la mesa. Cuando se alineen

los canales, los orificios de instalación deben estar

aproximadamente 14½" de distancia. Asegure

cada canal con dos pernos de 1/4"-20 x 5/8".

3. Fije la cubierta del cajón a los canales de

instalación con 4 pernos de 1/4"-20 x 1/2".

(Vea Diagrama 2)

4. Inserte el cajón y enderece la mesa. Abra y

cierre el cajón varias veces para revisar el

funcionamiento.

NOTA: El cajón y la suspensión tienen una

capacidad de peso de 31.8 kg (70 lbs).

ENSAMBLE

Diagrama 2

Diagrama 1

Canales de Instalación

Pestaña

Cajón

Algunas partes pueden tener bordes filosos. Se

debe tener cuidado al manejar las piezas para

evitar lesiones. Para su seguridad, use guantes

de trabajo al momento de ensamblar.

PAGE 4 OF 6 0621 IH-1550

CONTINUACIÓN DE ENSAMBLE

INSTALACIÓN EN UNA CUBIERTA QUE NO SEA

DE ACERO

1. Para liberar el cajón de la cubierta, extienda por

completo el cajón de la cubierta. Levante una de

las pestañas de plástico y baje la otra de los rieles

deslizantes. Ahora queda desbloqueado el cajón

de la cubierta y se puede retirar. (Vea Diagrama 3)

2. Voltee la mesa de trabajo. Coloque la cubierta del

cajón en el lugar deseado. Use la cubierta como

plantilla para marcar el lugar de los cuatro orificios

de tornillos para madera en la parte inferior de

la cubierta de la mesa. Con una broca de 5/32",

perfore la cubierta de madera aproximadamente

1/2" a 3/4" de profundidad.

3. Fije la cubierta del cajón a la cubierta de la mesa

con cuatro tornillos para madera.

(Vea Diagramas 4-5)

4. Inserte el cajón y enderece la mesa. Abra y cierre el

cajón varias veces para revisar el funcionamiento.

NOTA: El cajón y la suspensión tienen una

capacidad de peso de 31.8 kg (70 lbs).

Diagrama 5

Diagrama 3 Pestaña

Cajón

Tornillo

Orificio

00-295-551

uline.mx

Diagrama 4

PAGE 5 OF 6 0621 IH-1550

TIROIR POUR TABLE

D'EMBALLAGE

1-800-295-5510

uline.ca

H-1550

OUTILS REQUIS

Tournevis plat Tournevis cruciforme

Clé de 7/16po Mèche de perceuse de 5/32po et perceuse

(pour fixation à une surface en bois)

FIXATION À UNE SURFACE EN ACIER

REMARQUE: Les profilés de fixation sont inclus

avec la surface en acier. Les profilés peuvent

être plus longs que l'assemblage du tiroir.

1. Pour libérer le tiroir du compartiment, sortez le tiroir

complètement. Tournez une des languettes en

plastique situées sur les glissières vers le haut et la

deuxième vers le bas. Le tiroir est alors dégagé et

peut être retiré du compartiment. (Voir Figure 1)

2. Tournez la table d'emballage à l'envers. Sur la face

inférieure, faites glisser les profilés de fixation de

l'avant vers l'arrière dans les brides de la table. Une

fois les profilés alignés, les trous de fixation doivent

être espacés d'environ 14 ½ po. Fixez chacun des

profilés avec deux boulons de 1/4 po-20 x 5/8 po.

3. Fixez le compartiment du tiroir aux profilés de

fixation avec quatre boulons de 1/4-20 x 1/2 po.

(Voir Figure 2)

4. Insérez le tiroir et remettez la table d'emballage

à l'endroit. Ouvrez et fermez le tiroir à quelques

reprises pour vous assurer qu'il fonctionne comme

il faut.

REMARQUE : Le tiroir et le dispositif de

suspension ont une capacité de charge de

31,8 kg (70 lb).

MONTAGE

Figure 2

Figure 1

Profilés de fixation

Languette

Tiroir

Certaines pièces peuvent avoir des bords

tranchants. Faites attention lorsque vous

manipulez les pièces afin d'éviter les

blessures. Pour votre sécurité, portez des

gants de travail lors de l'assemblage.

PAGE 6 OF 6 0621 IH-1550

MONTAGE SUITE

FIXATION À UNE SURFACE AUTRE QU'EN ACIER

1. Pour libérer le tiroir du compartiment, sortez le tiroir

complètement. Tournez une des languettes en

plastique situées sur les glissières vers le haut et la

deuxième vers le bas. Le tiroir est alors dégagé et

peut être retiré du compartiment. (Voir Figure 3)

2. Tournez la table d'emballage à l'envers. Placez le

compartiment du tiroir à l'endroit souhaité. Utilisez

le compartiment comme gabarit pour marquer

l'emplacement des quatre trous destinés aux vis à

bois sur la face inférieure du plateau. À l'aide d'une

mèche de perceuse de 5/32 po, percez des trous

de 1/2 po à 3/4 po de profondeur dans le plateau

en bois.

3. Fixez le compartiment au plateau avec quatre vis en

bois. (Voir Figures 4 et 5)

4. Insérez le tiroir et remettez la table d'emballage

à l'endroit. Ouvrez et fermez le tiroir à quelques

reprises pour vous assurer qu'il fonctionne comme

il faut.

REMARQUE : Le tiroir et le dispositif de

suspension ont une capacité de charge de

31,8 kg (70 lb).

Figure 5

Figure 3

Tiroir

Figure 4 Vis

Trou

-800-295-551

uline.ca

Languette
