OPERATION & SERVICE MANUAL

Tronair, Inc. Phone: (419) 866-6301 | 800-426-6301

1 Air Cargo Pkwy East Web: www.tronair.com

Swanton, OH 43558 Email: [email protected]

Model: 03-5802-0000

Learjet Tailstand

11/2002 Rev. 01

REVISION DATE TEXT AFFECTED

01 11/2002 Original release

Model: 03-5802-0000

Learjet Tailstand

11/2002 | Rev. 01

TABLE OF CONTENTS PAGE

1.0 DESCRIPTION ..............................................................................................................................................................1

2.0 USAGE..........................................................................................................................................................................1

3.0 ASSEMBLY INSTRUCTIONS .......................................................................................................................................1

3.1 GENERAL INFORMATION........................................................................................................................................1

3.2 PRE-USE CHECKS ...................................................................................................................................................1

3.3 ASSEMBLY STEPS...................................................................................................................................................1

4.0 PARTS LISTS................................................................................................................................................................1

Model: 03-5802-0000

Learjet Tailstand

11/2002 | Rev. 01 Page | 1

This product can not be modified without the written approval of Tronair, Inc. Any modifications done without written approval

voids all warranties and releases Tronair, Inc., it suppliers, distributors, employees, or financial institutions from any liability

from consequences that may occur. Only Tronair OEM replacement parts shall be used.

1.0 DESCRIPTION

This Tronair Tailstand incorporates the following quality features:

Steel construction

Easily maneuverable

Vertically adjustable to within ¼ inch

May be disassembled for easy replacement of parts or shipment.

2.0 USAGE

The purpose of this Tailstand is to support aircraft fuselage during maintenance.

3.0 ASSEMBLY INSTRUCTIONS

3.1 GENERAL INFORMATION

This product should be assembled and/or repaired using good workmanship practices and proper tools.

Bolts and elastic stopnuts should be tightened to a torque not to exceed industry standards for Grade '5' bolts.The 3/8-24 bolts

should be tightened to 35 ft-lbs and ½-20 bolts tightened to 85 ft-lbs.

All replacement parts must be the same as or equal to the original parts supplied.

3.2 PRE-USE CHECKS

Refer to the Illustrated Parts List to identify and ensure all components are present.

With extension collapsed, check over the unit to assure the tightness of all nuts, bolts and screws

3.3 ASSEMBLY STEPS

Slide extension inside base assembly. Adjust to desired height and insert lock pin.

4.0 PARTS LISTS

See following page for ordering information of Replacement Parts and Kits.

Model: 03-5802-0000

Learjet Tailstand

11/2002 | Rev. 01 Page | 2

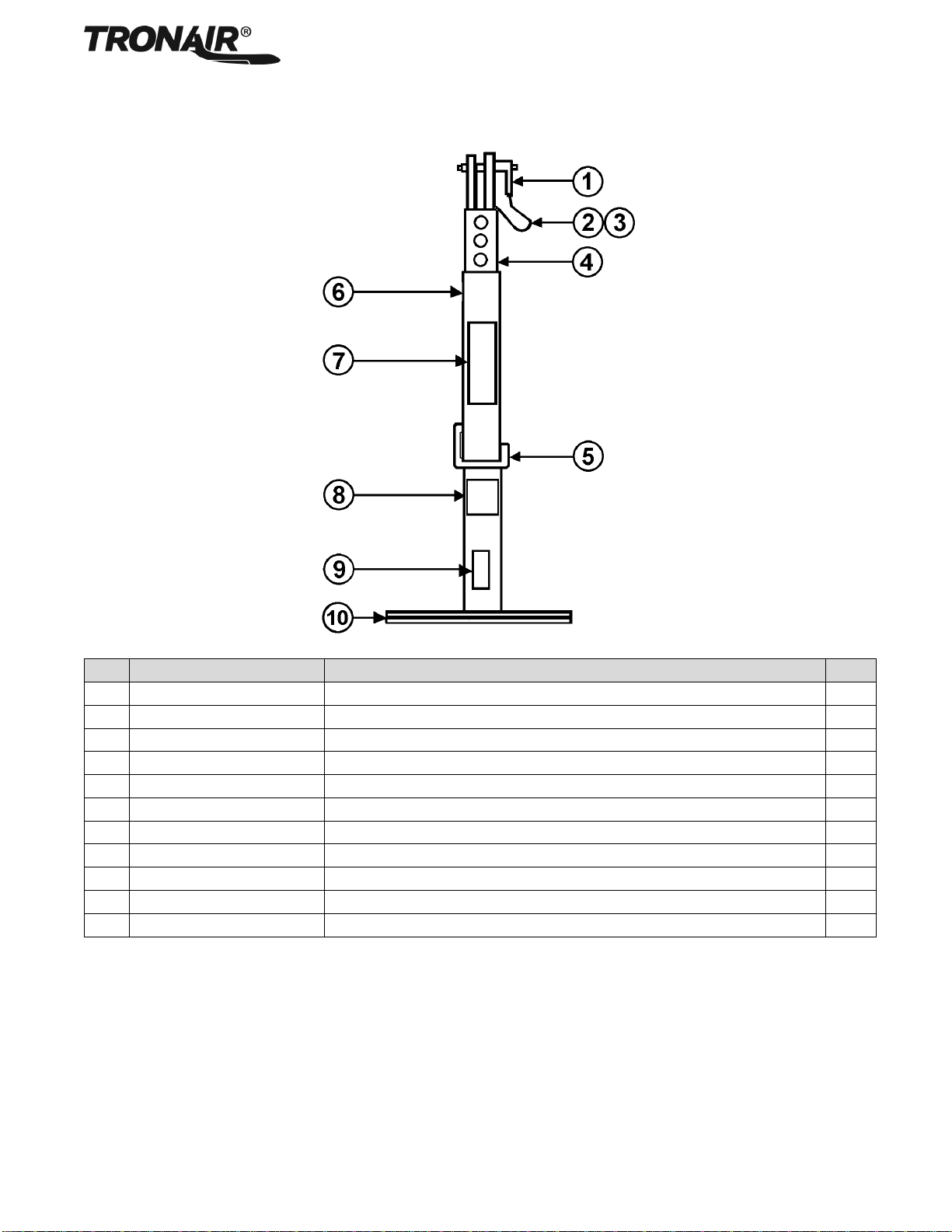

Parts List

When ordering replacement parts/kits, please specify model, serial number and color of your unit.

Item

Part Number

Description

Qty

G-1309-0515

Pin. Ball Lok-T, 5/16 x 1.5 Grip

H-1026*07.0

Assembly, Cable, 7" long

G-1351-04

Rivet, 1/8 Open End Steel

Z-1145-01

Assembly, Tailstand Extension

G-1311-01

Pin, Locking

K-1872

Kit, Tailstand Base Assembly Replacement; consists of:

Z-1144

Base, Tailstand

V-1198-02

Label, "Tronair"

V-1003

Label, Serial Number

V-1001

Label, "Made In USA"

H-1117

Pad, Neoprene
