TREVIDEA G5Ferrari OSTRO Manual de usuario

Ventilatore da tavolo

OSTRO

MANUALE D’USOMOD.:

G50028

Technical model: FT-30C

www.g3ferrari.it

IT EN PT ES

USER MANUAL

FR DE

ITA: INDICE

Simbologia……...……………………………………………...……………………………………………………. p. 2

Avvertenze di sicurezza…...……………………………………...…………………………………………. p. 3

Informazioni d’uso………...……………………………………...…………………………………………….. p. 5

G50028..………...………………………………………...………………………………………...………………. p. 6

Montaggio....………...………………………………………...………………………………………...…………… p. 6

Funzionamento………...……………………………………...…………………………………………………… p. 6

Oscillazione....………...………………………………………...………………………………………...………… p. 6

Pulizia………...……………………………………...……………………………………...……………..………….. p. 7

Caratteristiche tecniche………...……………………………………...………………………………………. p. 7

Trattamento dei rifiuti delle apparecchiature elettriche

ed elettroniche………...……………………………………...……………………………………...……………...p. 27

ENG: INDEX

Symbols……...……………………………………………...……………………………………………….………. p. 2

Safety instructions………...…………………………….………...…………………………………………….. p. 7

General information………....………………………….…………...…………………………………………. p. 9

G50028..………...………………………………………...………………………………………...………………. p. 9

Assembling....………...………………………………………...…………………………………………………… p. 10

Operating………...……………………………………...…………………………………………………………… p. 10

Oscillation....………...………………………………………....………………………………………...…..……… p. 10

Cleaning………...……………………………………...……………………………………...……………….…….. p. 10

Technical features………...……………………………….……...……………………………………...………. p. 10

Waste of electric and electronic equipment (WEEE

Directive)………...……………………………………...…….………………………………...………………….... p. 27

PORTUGUES:…...…………………………………..…...………………………………………………p. 10

ESPAÑOL……………….…………………………...……………………………………...……………......p. 14

FRANCAIS…………….…………………………...……………………………………...……………...... p. 18

DEUTSCH…………….……………………...……...……………………………………...……………......p. 23

CLASSI DI PROTEZIONE /PROTECTION CLASSES

ATTENZIONE

RISCHIO DI SCOSSE ELETTRICHE

NON ESPORRE A PIOGGIA E UMIDITA’

WARNING

ELECTRIC SHOCK RISK

DO NOT EXPOSE TO RAIN OR MOISTURE

ATTENZIONE: NON APRITE L’APPARECCHIO. ALL’INTERNO NON VI SONO COMANDI

MANIPOLABILI DALL’UTENTE NE’ PARTI DI RICAMBIO. PER TUTTE LE OPERAZIONI DI

SERVIZIO RIVOLGERSI AD UN CENTRO DI ASSISTENZA AUTORIZZATO.

Se l’apparecchio ha impresso i simboli sottostanti, significa che le caratteristiche tecniche sono

corrispondenti al simbolo.

Questo simbolo segnala la presenza all’interno del prodotto di componenti operanti ad alta tensione;

non apritelo in nessun caso.

This symbol warns the user that un-insulated dangerous voltage inside the system may cause

an electrical shock. Do not open the case.

Questo simbolo indica che l’apparecchio appartiene alla Classe II: ciò significa che l’apparecchio è

a doppio isolamento, quindi, non necessita di spina con messa a terra.

Class II Appliance symbol. The double insulated electrical appliance is one which has been

designed in such a way that it does not require a safety connection to electrical earth/ground.

Attenzione: questo simbolo indica all’utente istruzioni importanti da leggere e da rispettare durante

l’utilizzo del prodotto.

Caution: this symbol reminds the user to read carefully the important operations and

maintenance instructions in this owner’s guide.

AVVERTENZE DI SICUREZZA

Di seguito sono riportate importanti indicazioni

riguardanti l’installazione, l’uso e la manutenzione;

conservare con cura questo libretto per ogni ulteriore

consultazione; utilizzare il prodotto solo nel modo

indicato dal presente libretto di istruzioni; ogni altro uso è

da considerare improprio e pericoloso; perciò il

costruttore non può essere considerato responsabile nel

caso in cui vi siano danni derivanti da usi impropri,

erronei ed irragionevoli.

Prima dell’uso verificare l'integrità dell'apparecchio: in

caso di dubbio non utilizzarlo e rivolgersi all’assistenza.

Non lasciare gli elementi dell'imballaggio (sacchetti in

plastica, polistirolo espanso, chiodi, graffette, ecc.) alla

portata dei bambini in quanto sono potenziali fonti di

pericolo; inoltre, ricordiamo che questi, devono essere

oggetto di raccolta differenziata.

Accertarsi che i dati di targa siano compatibili con quelli

della rete elettrica; l'installazione deve essere effettuata in

base alle istruzioni del costruttore considerando la

potenza massima indicata in targa; un’errata installazione

può causare danni a persone, animali o cose, per i quali il

costruttore non può essere considerato responsabile.

Se fosse necessario l’uso di adattatori, prese multiple e

prolunghe utilizzare quelli conformi alle vigenti norme di

sicurezza; non superare i limiti di assorbimento indicati su

adattatore e/o prolunghe, nonché quello di massima

potenza marcato sull'adattatore multiplo.

Non lasciare l'apparecchio inutilmente inserito; meglio

staccare la spina dalla rete di alimentazione quando

l'apparecchio non viene utilizzato.

Scollegare sempre l’apparecchio dall’alimentazione se

lasciato incustodito.

Le operazioni di pulizia devono essere effettuate dopo

aver staccato la spina.

Qualora l’apparecchio sia fuori uso e si sia deciso di non

ripararlo, si raccomanda di renderlo inutilizzabile

tagliando il cavo di alimentazione.

-Non avvicinare il cavo di alimentazione a oggetti

taglienti o a superfici calde e non tirarlo per staccare la

spina. Non lasciarlo penzolare dal piano di lavoro dove

un bambino potrebbe afferrarlo. Non utilizzare il

prodotto in caso di danni al cavo di alimentazione, alla

spina o in caso di cortocircuiti; fare riparare il prodotto

da un centro di assistenza autorizzato.

-Non esporre il prodotto a condizioni atmosferiche

dannose come pioggia, umidità, gelo, ecc. Conservarlo

in luoghi asciutti. Non maneggiare o toccare il prodotto

con mani bagnate o a piedi nudi.

-Questo apparecchio può essere utilizzato da bambini

dagli 8 anni in su e da persone con ridotte capacità

fisiche, sensoriali o mentali o con mancanza di

esperienza o conoscenza se a loro è stata assicurata

un’adeguata sorveglianza oppure se hanno ricevuto

istruzioni circa l’uso in sicurezza dell’apparecchio; le

operazioni di pulizia e di manutenzione non devono

essere effettuate da bambini a meno che non abbiano più

di 8 anni e siano sorvegliati.

-I bambini non devono giocare con l’apparecchio.

-Tenere il prodotto ed il cavo di alimentazione fuori dalla

portata dei bambini sotto 8 anni.

Se il cavo di alimentazione è danneggiato, o in caso di

guasto e/o di cattivo funzionamento non manomettere

l'apparecchio. L'eventuale riparazione deve essere

effettuata dal costruttore o dal suo servizio assistenza

tecnica o comunque da una persona con qualifica

similare, in modo da prevenire ogni rischio. Il mancato

rispetto di quanto sopra può compromettere la sicurezza

dell'apparecchio e far decadere i termini di garanzia.

-Questo apparecchio è progettato per uso domestico o

applicazioni simili come: cucine per il personale in

negozi, uffici o altri luoghi di lavoro, per i clienti in

hotel, motel, bed & breakfast o residence.

-L’apparecchio non è progettato per essere usato

attraverso timer esterni o telecomandi. Prima di ogni

utilizzo svolgere il cavo di alimentazione.

Non sottoporre il prodotto ad urti, potrebbero

danneggiarlo. Utilizzare solo ricambi ed accessori

originali e compatibili.

INFORMAZIONI D’USO

Eseguire il montaggio in modo completo e seguendo

scrupolosamente le istruzioni riportate Non collegare la

spina se il montaggio non è terminato. Non lasciare

l’apparecchio incustodito mentre è in funzione. Staccare

la spina al termine di ogni utilizzo.

Per staccare la spina non tirare il cavo di alimentazione.

Non immergere il prodotto in acqua o in altri liquidi ed

evitare che spruzzi di liquidi lo raggiungano.

Prima di effettuare qualsiasi operazione di pulizia

staccare la spina dalla presa elettrica.

Prima di ogni utilizzo svolgere il cavo di alimentazione.

Non inserire nulla nelle griglie di protezione.

Non ostruire in alcun modo le griglie di protezione.

Posizionare su superfici solide e stabili e lontano da

finestre o correnti d’aria.

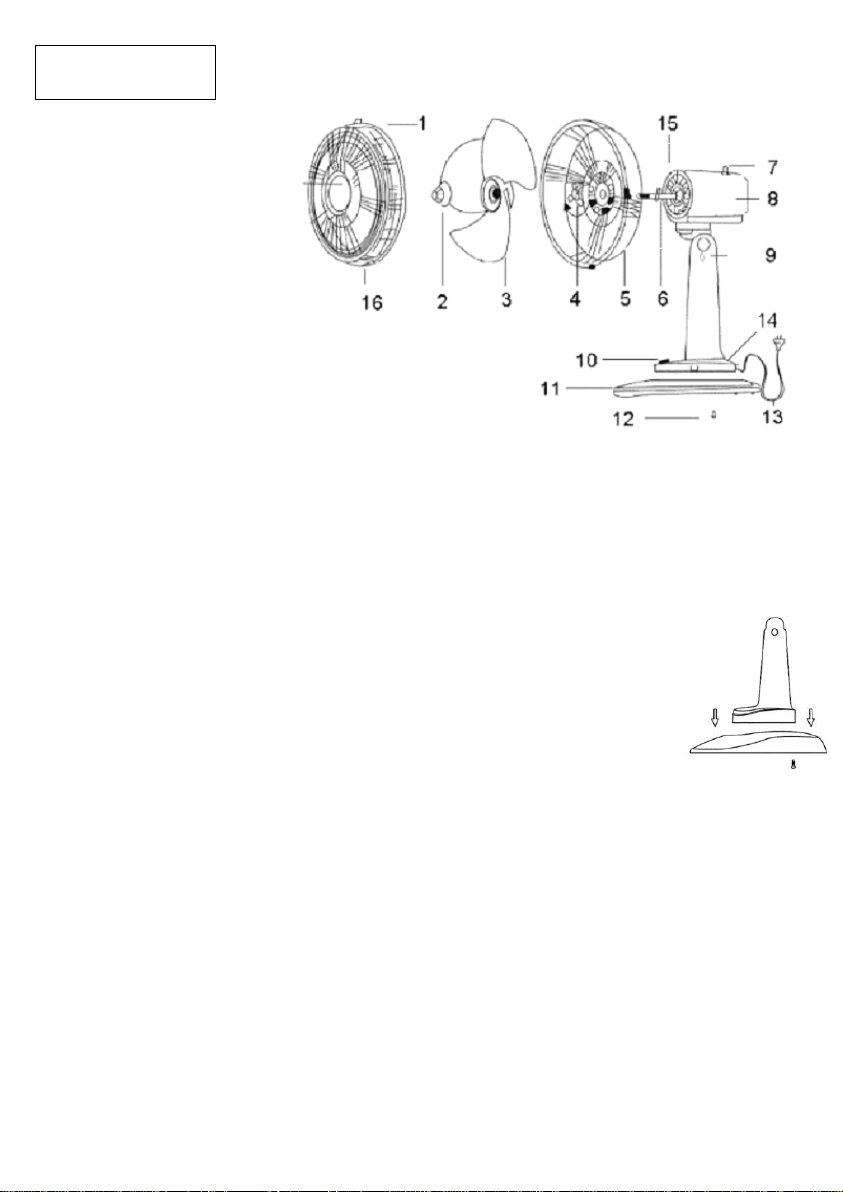

1 Griglia protezione anteriore

2 Fermo ventola

3 Ventola

4 Fermo griglia posteriore

5 Griglia protezione

6 Albero motore

7 Perno per oscillazione

8 Corpo motore

9 Perno inclinazione in verticale

10 Pannello comandi

11 Base staccabile

12 Viti fissaggio base

13 Cavo di alimentazione

14 Base

15 Plastica protezione motore

16 Vite fissaggio griglie

MONTAGGIO

Il motore del ventilatore può funzionare anche se le griglie di protezione non sono ancora state montate e

fissate. Per la massima sicurezza eseguire il montaggio in modo completo e scrupoloso.

1)Inserire la base (14) nell’alloggiamento della base staccabile (11), come mostrato in figura.

2)Incastrare con le apposite clip di fissaggio e fermare le due parti con le viti (12).

3)Posizionare la griglia posteriore (5) in prossimità della plastica di protezione motore (15) con la maniglia

4)metallica rivolta verso l’alto. Far combaciare i fori presenti nella parte centrale della griglia con i piolini

presenti nella plastica (15) e bloccare le due parti con il fermo (4).

5)Inserire la ventola (3) nell’albero motore (6) ed avvitare il fermo della ventola (2)

all’estremità filettata dell’albero motore.

6)Rimuovere la vite di fissaggio (16). Posizionare la griglia anteriore (1) davanti alla

griglia posteriore (5) facendo combaciare i fori presenti sulle 2 griglie.

7)Chiudere i perni di fissaggio e fissare le due griglie stringendo la vite di sicurezza

(16) tolta precedentemente. Il montaggio del ventilatore è così completato.

FUNZIONAMENTO

Al termine del montaggio installare il prodotto come indicato nelle Informazioni d’uso e collegare la spina

alla presa elettrica. Il pannello comandi (10) regola la velocità di rotazione della ventola e quindi la forza

della ventilazione.

-0: il ventilatore è spento

-1: ventilatore acceso a velocità bassa

-2: ventilatore acceso a velocità media

-3: ventilatore acceso a velocità alta

OSCILLAZIONE

L’oscillazione in orizzontale della testa del ventilatore è possibile solo a ventilatore acceso e si attiva

premendo il perno (7) verso il basso fino al bloccaggio. Sollevando il perno (7) fino al bloccaggio la funzione

è disabilitata. Si consiglia di attivare o disattivare l’oscillazione solo a ventilatore spento.

G50028

PULIZIA

Staccare la spina dalla presa elettrica prima di eseguire qualsiasi operazione di pulizia.

Non immergere in acqua. In ogni caso evitare che schizzi d’acqua o di altri liquidi raggiungano il corpo

motore. Non pulire con spugne o detergenti abrasivi; utilizzare detergenti neutri ed un panno morbido

inumidito con acqua per pulire le parti.

Asciugare bene il prodotto prima di rimetterlo in funzione.

CARATTERISTICHE TECNICHE

•Alimentazione: AC 230V~50Hz. Potenza massima in ingresso 35W

•Diametro delle pale: 30cm

•3 velocità di funzionamento - Oscillazione orizzontale

ENGLISH: SAFETY INSTRUCTIONS

The following are important notes on the installation, use

and maintenance; save this instruction manual for future

reference; use the equipment only as specified in this

guide; any other use is considered improper and

dangerous; therefore, the manufacturer cannot be held

responsible in the event of damages caused by improper,

incorrect or unreasonable use.

Before use, ensure the equipment is undamaged; if in

doubt, do not attempt to use it and contact the authorized

service center; do not leave packing materials (i.e. plastic

bags, polystyrene foam, nails, staples, etc.) within the

reach of children as they are potential sources of danger;

always remember that they must be separately collected.

Make sure that the rating information given on the

technical label are compatible with those of the electricity

grid; the installation must be performed according to the

manufacturer's instructions considering the maximum

power of the appliance as shown on the label; an incorrect

installation may cause damage to people, animals or

things, for which the manufacturer cannot be considered

responsible thereof.

If it is necessary to use adapters, multiple sockets or

electrical extensions, use only those that comply with

current safety standards; in any case do not exceed the

power consumption limits indicated on the electrical

adapter and / or extensions, as well as the maximum

power shown on multiple adaptor.

Do not leave the unit plugged; better to remove the plug

from the mains when the device is not in use. Always

disconnect from power supply if you leave it unattended.

Cleaning operations should be carried out after

unplugging the unit.

If the unit is out of order and you do not want to fix it, it

must be made inoperable by cutting power cord.

-Do not allow the power cord to get closer to sharp

objects or in contact with hot surfaces; do not pull it to

disconnect the plug.

-Do not use the appliance in the event of damage to the

power cord, plug, or in case of short circuits; to repair

the product only address an authorized service center.

-Do not handle or touch the appliance with wet hands or

bare feet. Do not expose the appliance to harmful

weather conditions such as rain, moisture, frost, etc..

-Always store it in a dry place.

-This appliance can be used by children of 8 years and

above and persons with reduced physical, sensory or

mental capabilities or lack of experience and knowledge

if they received supervision or instruction concerning

use of the appliance in a safe way and understand

hazards involved; children shall not play with the

appliance; cleaning and user maintenance shall not be

made by children without supervision.

-Children must not play with the appliance.

-Keep the appliance and its cord out of reach of children

less than 8 years.

If the power cord is damaged, or in case of failure and / or

malfunction do not tamper with the unit. The reparation

must be done by manufacturer or by service center

authorized by the manufacturer in order to prevent any

risk. Failure to comply with the above may compromise

the unit safety and invalidate the warranty.

-This appliance is intended to be used in household and

similar applications such as: staff kitchen areas in shops,

offices and other working environments; by clients in

hotels, motels and other residential type environments;

farm houses, bed and breakfast type environments.

-The appliance is not intended to be operated by means

of an external timer or separate remote-control system.

-Before every use, unroll the power cord.

-Use original spare parts and accessories only.

-Do not subject the product to strong impacts, serious

damages may result.

GENERAL INFORMATION

Do not connect the electric plug since the installation is

not complete.

Do not leave the appliance unattended while it is running.

Unplug after each use.

Unplug the unit by pulling the plug and not the power

cord.

Do not immerse product in water or other liquids and

avoid splashing liquids reach the unit.

Before carrying out any cleaning, disconnect the unit

from the electrical outlet.

Before each use, unroll the power cord. Do not insert

anything through the protection grids.

Do not obstruct in any way the protection grids.

Place on solid and stable surfaces and away from

windows or drafts.

DESCRIPTION G50028

1 Front protection grid 2 Fan stopper 3 Fan

4 Rear fan stopper 5 Rear protection grid 6 Drive shaft

7 Oscillation pin 8 Main body 9 Inclination pin

10 Control panel 11 Detachable base 12 Screws for the base

13 Power cord 14 Base

15 Motor protection 16 Front grid fixing screw

Este manual sirve para los siguientes modelos

Tabla de contenidos

Idiomas:

Otros manuales de Admirador de TREVIDEA

TREVIDEA

TREVIDEA G3 Ferrari EOLOS 30 Manual de usuario

TREVIDEA

TREVIDEA G50049 Manual de usuario

TREVIDEA

TREVIDEA G3 Ferrari 4 STAGIONI Manual de usuario

TREVIDEA

TREVIDEA G3 Ferrari VORTEX Manual de usuario

TREVIDEA

TREVIDEA G3 FERRARI EOLOS Manual de usuario

TREVIDEA

TREVIDEA G3FERRARI G50037 Manual de usuario

TREVIDEA

TREVIDEA G3FERRARI MARINO G50035 Manual de usuario

TREVIDEA

TREVIDEA G3 Ferrari TOTAL BLACK 30 Manual de usuario

TREVIDEA

TREVIDEA G3Ferrari TEPOR Manual de usuario

TREVIDEA

TREVIDEA G3FERRARI G50044 Manual de usuario

TREVIDEA

TREVIDEA G3 FERRARI G50045 Manual de usuario

TREVIDEA

TREVIDEA G3 Ferrari LIBECCIO Manual de usuario

TREVIDEA

TREVIDEA G3 FERRARI ESPERO Manual de usuario

TREVIDEA

TREVIDEA G3 FERRARI G50043 Manual de usuario

TREVIDEA

TREVIDEA G3Ferrari AMICO Manual de usuario

TREVIDEA

TREVIDEA 3GFERRARI G50046 Manual de usuario

TREVIDEA

TREVIDEA G3 FERRARI Girandolo 40 Manual de usuario

TREVIDEA

TREVIDEA G3 Ferrari LEVANTE Manual de usuario

TREVIDEA

TREVIDEA G3 FERRARI MAESTRO Manual de usuario

TREVIDEA

TREVIDEA 3GFERRARI G50051 Manual de usuario

TREVIDEA

TREVIDEA G3 FERRARI EOLOS 40 Manual de usuario

TREVIDEA

TREVIDEA G3 FERRARI G50022 Manual de usuario

TREVIDEA

TREVIDEA G3 FERRARI TRAMONTANA Manual de usuario

Manuales populares de Admirador de otras marcas

ELTA FANS

ELTA FANS H03VV-F Manual de usuario

Hunter

Hunter 20714 Manual de instrucciones

Emerson

Emerson CARRERA VERANDA CF542ORB00 Manual de usuario

Hunter

Hunter Caraway Manual de instrucciones

Panasonic

Panasonic FV-15NLFS1 Manual de usuario

Kompernass

Kompernass KH 1150 Manual de usuario

VES

VES FALA100/12V/TR Manual de usuario

Vertiv

Vertiv Liebert DCD Manual de usuario

Westinghouse

Westinghouse GFP Series Manual de usuario

Venmar

Venmar KUBIX HRV PLUS Series Manual de usuario

Maico

Maico ECR 31 Manual de usuario

Sonnenkonig

Sonnenkonig Dinky Manual de usuario

S&P

S&P ECOWATT HXBR Manual de usuario

Wider

Wider IMP03369BH Manual de usuario

Panasonic

Panasonic F-60DHN Manual de usuario

Hinkley

Hinkley HIGHLAND Manual de usuario

Broan

Broan 766BN Manual de usuario

Premium

Premium PFS16022 Instrucciones de montaje
