Toro 53002 Manual de usuario

Operator’s Manual

Manuel de l’Utilisateur Manual del Usuario

FORM NO. 3319–298 REV A

ProLine String Trimmer

Model No. 53002 — 7900001 & Up

Model No. 53003 — 7900001 & Up

Model No. 53010 — 7900001 & Up

Model No. 53011 — 7900001 & Up

16” & 18” Gas

Modèle No. 51903 — 790000001 et suivants

Modèle No. 51904 — 790000001 et suivants

Modèle No. 51906 — 790000001 et suivants

Modèle No. 51907 — 790000001 et suivants

16” & 18” Gas

Modelos N. 51903 — 790000001 y siguientes

Modelos N. 51904 — 790000001 y siguientes

Modelos N. 51906 — 790000001 y siguientes

Modelos N. 51907 — 790000001 y siguientes

The engine exhaust from this product

contains chemicals known to the State of

California to cause cancer, birth defects,

or other reproductive harm.

WARNING:

Les gaz d’échappement du moteur de ce

produit contiennent des produits

chimiques reconnus dans l’état de

Californie comme cancérigènes,

responsables de malformations

congénitales, ou comme nocifs à l’égard

des fonctions de la reproduction.

AVERTISSEMENT:

El escape del motor de esta herramienta

contiene productos químicos que según

la información del Estado de California

producen cáncer, defectos congénitos u

otros riesgos reproductivos.

ADVERTENCIA:

The Toro Company – 1996

Printed in USA

Figures





















 





English

1. Trimmer Head

2. Gearcase

3. Shaft Assembly

4. Loop Handle

5. Attachment Ring for

Shoulder Harness

6. Shaft Grip

7. Clutch Drum Housing

8. Engine

9. Model and Serial Number

Decal (on rear of engine

stand)

10. Air Filter

11. Trimmer Head Shield

12. Throttle Trigger and Stop

Switch

13. Throttle Cable and Stop

Switch Wire

14. Fuel Tank

Français

1. 2.

Español

1. 2.





English

1. 10 feet (3m) Minimum

Français

1. 2.

Español

1. 2.

1 2

m-2967

English

1. 50 ft. (15 m) Minimum

Français

1. 2.

Español

1. 2.

m-2968









m-2967

English

1. Engine

2. M5 x 20 or M6 x 20 Screw 3. Shaft

4. Clutch Drum Housing

Français

1. 2.

Español

1. 2.

iii







m-2970

English

1. Loop Handle

2. Screw (4)

3. Rubber Sleeve

4. Bottom Clamp

5. Nut (4)

Français

1. 2.

Español

1. 2.

m-2971





m-2972





English

1. Shaft Grip

2. Plastic Tube 3. Stop Switch Wires

4. Throttle Cable

Français

1. 2.

Español

1. 2.









m-3041

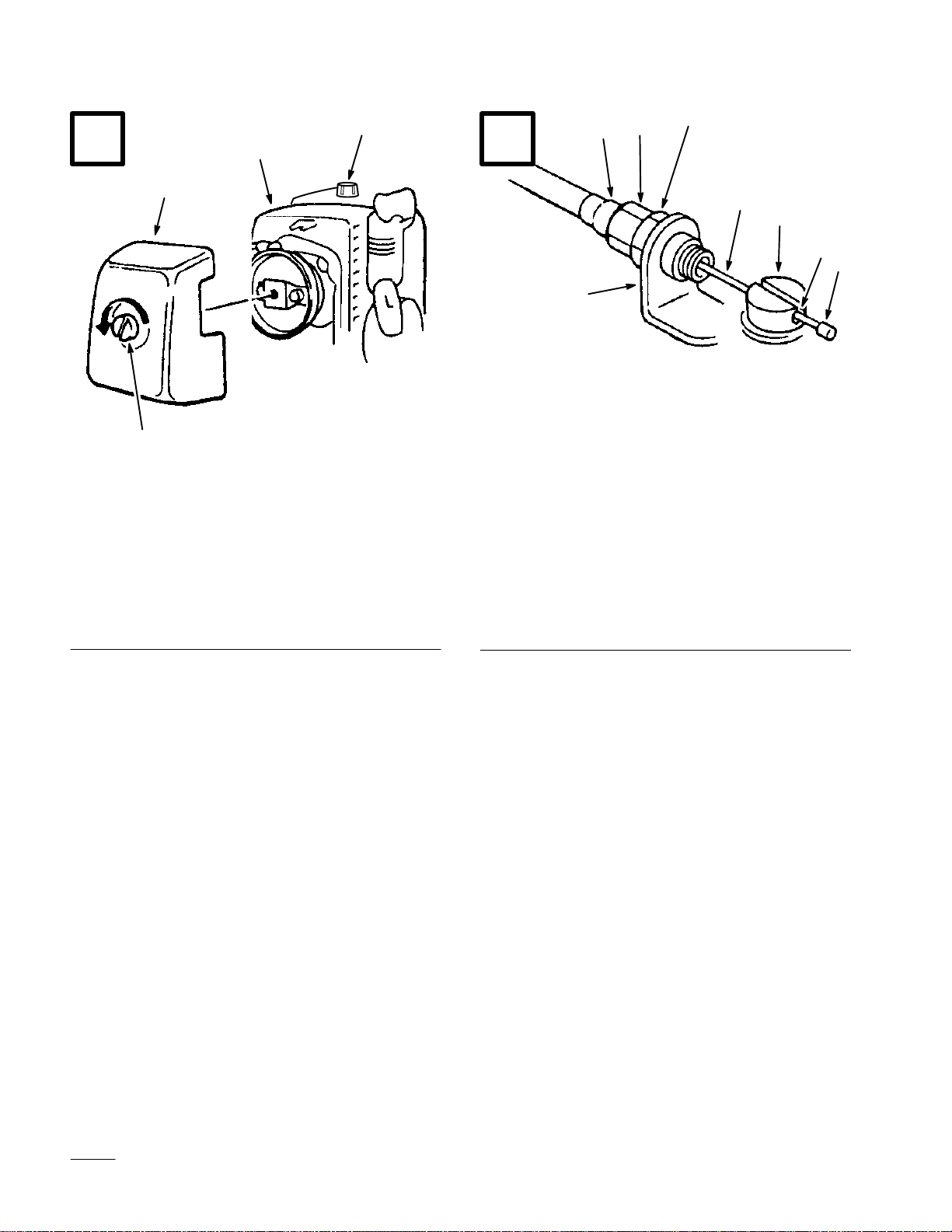

English

1. Air Cleaner Cover

2. Cylinder Cover 3. Knob

Français

1. 2.

Español

1. 2.





m-2973













English

1. Throttle Cable Housing

2. Cable Adjuster Sleeve

3. Locknut

4. Throttle Cable

5. Slotted Fitting

6. Recessed Hole

7. Cable Lug

8. Carburetor Bracket

Français

1. 2.

Español

1. 2.

9 10





m-2974









English

1. Cable Adjuster Sleeve

2. Carburetor Throttle Cam

3. Throttle Stop/Idle Speed

Adjuster Screw Bracket

4. Idle Speed Adjuster Screw

5. Slotted Fitting

Français

1. 2.

Español

1. 2.



m-2975



















English

1. Gearcase

2. Trimmer Head Shield

3. M5 x 25 Screw (2)

4. Flat Washer

5. Plate

6. Lock Washer

7. M5 x 12 Screw (4)

8. Hex Nut

9. String Cutoff Blade

Français

1. 2.

Español

1. 2.

11 12

m-2976

English

1. Gearcase

2. 3mm Hex Wrench

3. Splined Shaft

4. Boss Adapter

5. Trimmer Head Adapter

6. Trimmer Head

Français

1. 2.

Español

1. 2.

m-2978

Model 53002 & 53003

English

1. Primer Bulb 2. Fuel Return Line

Français

1. 2.

Español

1. 2.

13 14

vii

Model 53010 & 53011 m-3040

English

1. Primer Bulb 2. Fuel Return Line

Français

1. 2.

Español

1. 2.

m-2938

English

1. Starter Handle 2. Choke Lever (typical)

Français

1. 2.

Español

1. 2.

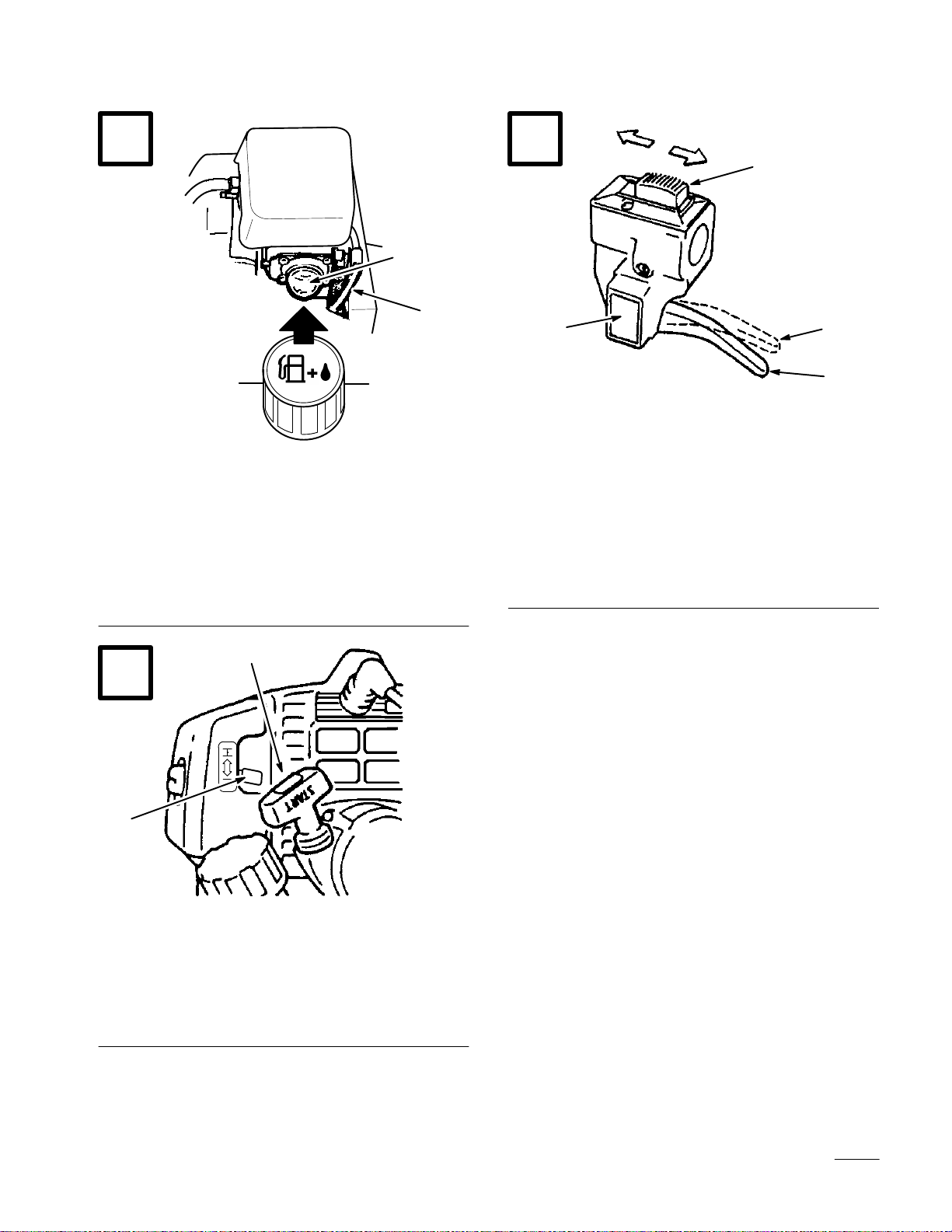

m-2939

English

1. Stop Switch

2. Fast-idle Lock

3. Throttle Trigger (in

fast-idle start position)

4. Throttle Trigger (in idle

position)

Français

1. 2.

Español

1. 2.

viii





m-2968

English

1. Throttle Trigger in Idle

Position 2. No Trimmer Head

Rotation

Français

1. 2.

Español

1. 2.



m-2974

English

1. Idle Speed Adjustment Screw

Français

1. 2.

Español

1. 2.



m-2968











English

1. Hearing Protection

2. Eye Protection

3. Right Arm Slightly Bent

4. Left Arm Fully Extended,

Hand Holding Loop

Handle

5. Hand Holding Throttle

Grip, Fingers on Throttle

Trigger

6. Trimmer Head Near and

Parallel to Ground

Français

1. 2.

Español

1. 2.
