Toro TimeCutter 4225 Instrucciones de instalación y funcionamiento

FormNo.3439-471RevA

TimeCutter®RidingMower

Addendum

Ifthepulleycoversonyourmowerdeckaresecuredwithascrew,followthisprocedureforreplacingthe

mowerbelt.

ReplacingtheMowerBelt

Thesignsofawornbeltincludesquealingwhilethe

beltisrotating,bladesslippingwhilecuttinggrass,

andfrayededges,burnmarks,andcracksonthebelt.

Replacethemowerbeltifanyoftheseconditionsare

evident.

1.Parkthemachineonalevelsurface,disengage

theblade-controlswitch,andmovethe

motion-controlleversoutwardtothePARK

position.

2.Shutofftheengine,removethekey,andwait

forallmovingpartstostopbeforeleavingthe

operatingposition.

3.Settheheightofcutatthelowestcuttingposition

(38mm(1-1/2inches).

4.Loosenthescrewandpushinthetabonthe

covertoremovethepulleycovers(Figure1).

g296848

Figure1

1.Cover3.Screw

2.Tab

5.Usingaspring-removaltool(ToroPartNo.

92-5771),removetheidlerspringfromthedeck

hooktoremovetensionontheidlerpulley,and

rollthebeltoffthepulleys(Figure2orFigure3).

WARNING

Thespringisundertensionwhen

installedandcancausepersonalinjury.

Becarefulwhenremovingthebelt.

g298025

Figure2

Mowerdeckswith2blades

1.Idlerpulley4.Spring

2.Mowerbelt5.Enginepulley

3.Outsidepulley6.Spring-removaltool

8111LyndaleAvenueSouth

Bloomington,MN55420

Registeratwww.T oro.com.OriginalInstructions(EN)

PrintedintheUSA

AllRightsReserved*3439-471*A

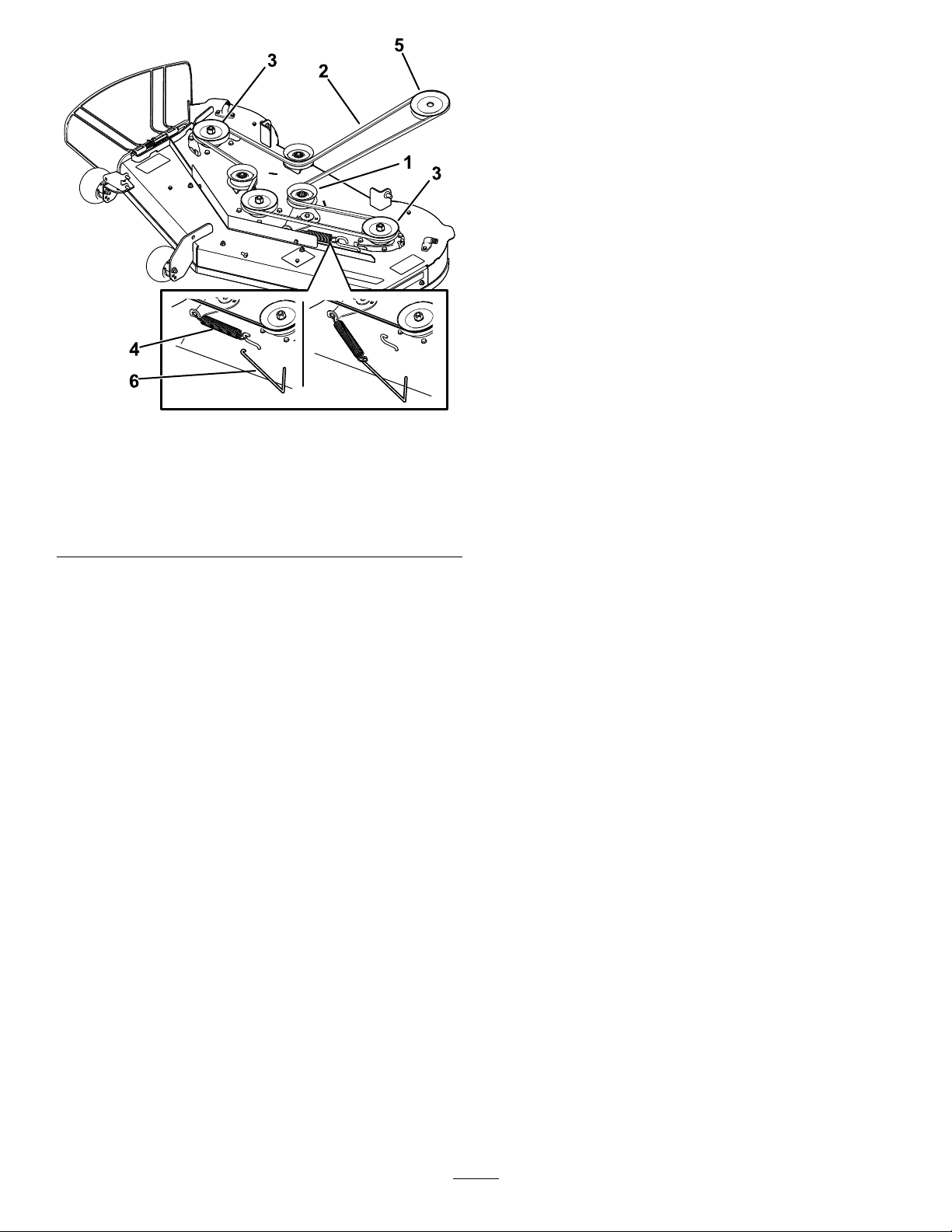

g298026

Figure3

Mowerdeckswith3blades

1.Idlerpulley4.Spring

2.Mowerbelt5.Enginepulley

3.Outsidepulley6.Spring-removaltool

6.Routethenewbeltaroundtheenginepulleyand

mowerpulleys(Figure2orFigure3).

7.Usingaspring-removaltool(ToroPartNo.

92-5771),installtheidlerspringoverthedeck

hookandplacetensionontheidlerpulleyand

themowerbelt(Figure2orFigure3).

8.Installthepulleycoversandsecurethemwith

thescrews.
