Form No. 3354-294 Rev A

French Decal KitFor TimeCutter Z Riding MowersModel No. 110-6506

Installation Instructions

Installation

Loose PartsUse the chart below to verify that all parts have been shipped.

Step

Description

Qty.

Use

Decals

Install the decals.

Note: Visit www .T oro .com and do wnload the F renc h Operator’ s Manual that cor responds to the modeland serial n umber of the product this kit is installed on.

Step

Installing the Decals

Parts needed for this step:

Decals

Procedure

Install the decals in the positions indicated in thetable belo w . Place eac h F renc h decal directly o v erthe cor responding US English decal.

Install eac h decal as follo ws:

1. T horoughly clean the area where y ou willinstall the decal.

2. Dampen the area with w ater or mildly soapyw ater .

3. P eel the decal from the bac king and install itin place .

4. Squeeg ee across the surface of the decal,star ting at the center of the decal and w orkingto w ard the edg es , using o v erlapping strok es .

Location US English French

On right-hand

top of mower

deck 92–7109 93–7009

On the top of

the left side of

the mower deck,

remove 92–7108

and then apply

93–7317.

92–7108 93–7317

On the front of

the right side of

the mower deck,

remove 98–3798

and then apply

99–8939.

98–3798 99–8939

On right-hand

top of mower

deck

92–1122 110–1868

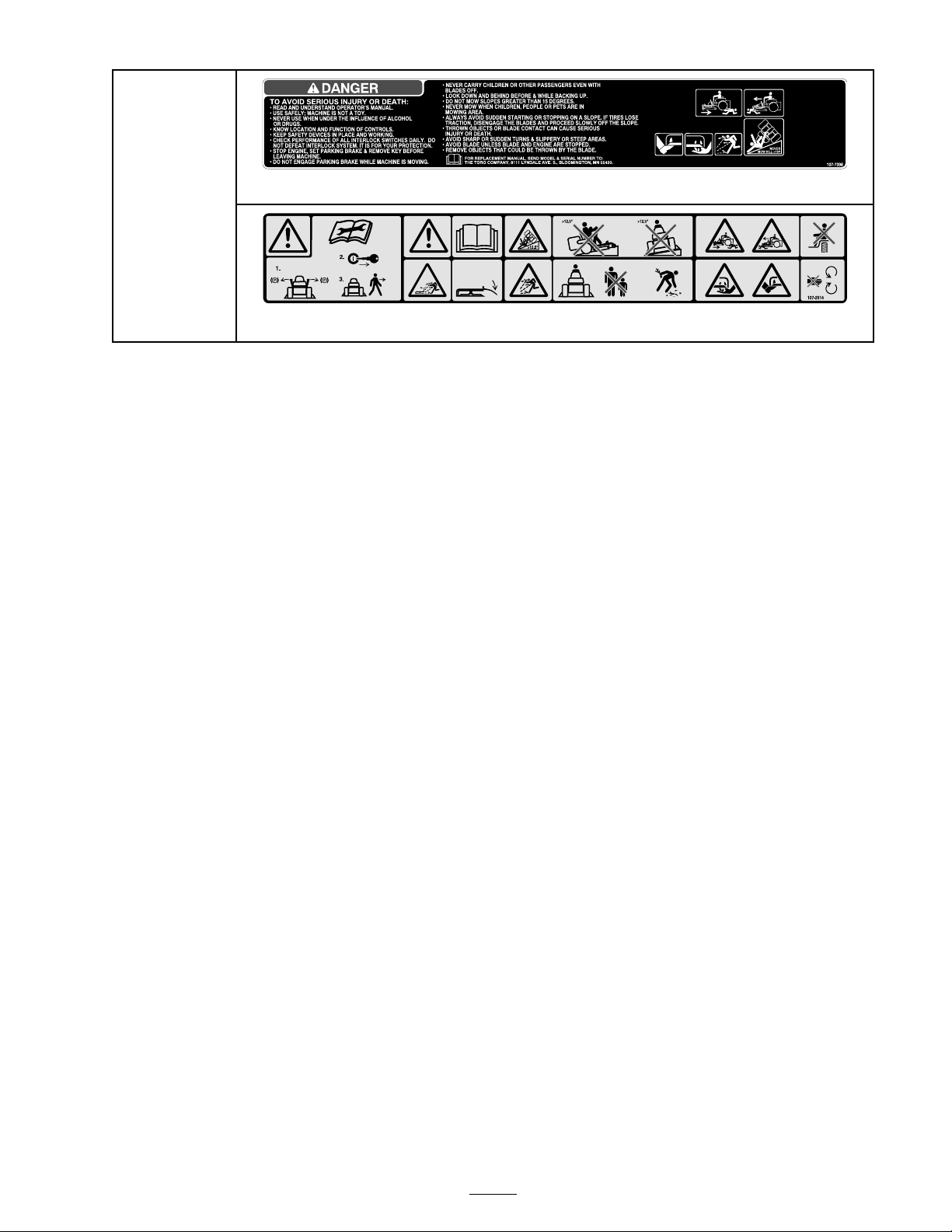

Under seat base

106–8716 106–8717

107–7398 (English)

On console

107–2514 (French)

Form No. 3354 -294 Rev A

Kit autocollants françaisTondeuses autoportées TimeCutter™ ZN° de modèle 110 -6506

Instructions d'installation

Mise en servicePièces détachées

Reportez -vous au tableau ci -dessous pour vérier si toutes les pièces ont été expédiées.

Étape

Description

Qté

Utilisation

Autocollants

Pose des autocollants

Remarque: R endez -v ous sur le www .T oro .com et téléc harg ez, en français , le manuel de l’utilisateur

cor respondant au modèle et au n uméro de série du produit sur lequel est installé ce kit.

Pose des autocollants

Pièces nécessaires pour cetteopération :

Autocollants

Procédure

Collez les autocollants aux emplacements indiquésdans le tableau ci -dessous . R ecouvrez directementles autocollants français sur les autocollants anglais .

Placez c haque autocollant comme suit:

1. Netto yez soigneusement la surface a v antd’apposer l’autocollant.
