TOOQ TQE-3527B Manual de usuario
CAJA EXTERNA 3.5” - SATA
Manual de usuario
EN
FR
PT
ES
TQE-3527B
3.5” STORAGE ENCLOSURE - SATA
User manual
BOÎTIER DISQUE DUR EXTERNE 3.5” - SATA
Manuel d’utilisation
CAIXA EXTERNA 3.5” - SATA
Manual do usuário
USB 3.0 / 3.1 Gen 1
2
ES
La caja externa 3.5” de TooQ es Plug & Play y le permite
conectar su disco SATA HDD a través de un puerto USB
3.0 / 3.1 Gen 1 a cualquier dispositivo.
Contenido del paquete
• 1 x Caja externa.
• 1 x Cable de conexión.
• 1 x Peana.
• 3 x Tornillos.
• 1 x Mini destornillador.
• 1 x Adaptador de corriente.
• 2 x Placas de sujeción.
• 1 x Manual de usuario.
Por su seguridad y buen uso de este producto, lea
detenidamente este manual de instrucciones antes de
iniciar la instalación.
Características de la caja externa
• Interfaz USB 3.0 / 3.1 Gen 1 – Hasta 5 Gbps.
• Soporta discos de 3.5” HDD de hasta 8 TB de capacidad.
• SATA I, II, y III.
• Tipo de archivos soportados: FAT32 / NTFS / APFS /
eXT4 / HFS+.
• Soporta protocolo UASP.
• Plug & Play, sin necesidad de instalar controladores.
• Indicador LED de encendido y lectura.
• Carcasa de aluminio.
• Interruptor ON / OFF.
• Alimentación: AC 100-240V, DC 12V/2A.
Requisitos del sistema
• Disponer de un puerto USB en el dispositivo que se
quiera conectar la caja externa.
• Compatible con Windows, Mac y Linux.
La placa PCB de la carcasa es muy sensible a las descargas
electroestáticas. Asegúrese de liberar la electricidad estática
antes del montaje de la caja externa.
3
ES
Instalación del disco en la caja externa
1. Desatornille la caja externa y extraiga la placa PCB.
3. Para lograr una mayor sujeción del disco duro coloque
las dos placas en los laterales.
2. Instale el disco duro en la placa PCB.
Advertencia: No manipule los elementos de la placa (PCB), puede
dañarlos y perder la garantía.
4. Introduzca el disco con la placa PCB en la carcasa
deslizando las placas laterales en las guías y ciérrela
totalmente con los dos tornillos.
Placa de sujeción
Placa de sujeción
4
ES

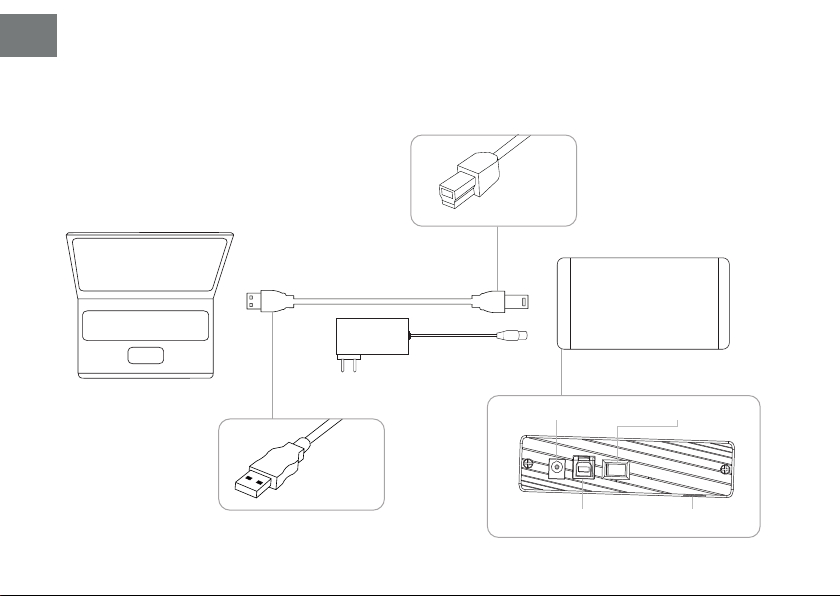

Jack DC 12V/2A Interruptor ON/OFF
Puerto USB-B Indicador LED
5. Enchufe el cable de alimentación y conéctelo a la caja externa. Conecte el cable por el extremo USB-A al dispositivo y
por el extremo USB-B a la caja externa. La velocidad de transferencia se adaptará a la versión del puerto USB que tenga
el dispositivo. A continuación coloque el interruptor en posición ON.
Caja externa HDD
Dispositivo
USB-A
USB-B
Cable de conexión
Cable de
alimentación
5
ES
Partición de disco y formato de archivos
Si el disco duro es nuevo, no será reconocido por el sistema
hasta que no le cree particiones y dé formato.
Esta operación puede realizarla en sistemas basados en:
Windows: Equipo (Botón derecho) →Administrar →
Almacenamiento →Administrador de discos.
Mac: Finder →Ir →Utilidades →Utilidad de Discos.
Linux: Sistema →Administración del sistema →Utilidad de
discos.
En caso del no funcionamiento del disco:
• Compruebe que se ha realizado la partición de disco y de
formato de archivos.
• Compruebe que el disco está en óptimas condiciones.
De no ser así póngase en contacto con el fabricante o
distribuidor de este.
Información sobre la garantía
TooQ ofrece una garantía de 24 meses desde el momento
de la compra, por ello es necesario disponer del ticket o
factura donde gure la fecha. El distribuidor o vendedor
donde compró este producto atenderá su reclamación
y ofrecerá su servicio técnico mientras esté en vigor la
garantía. La caja externa deberá mostrar el número de
serie sin haber sido alterado o borrado, en caso de no ser
legible, la garantía no será aplicada.
Fuera de garantía
La garantía no cubre los daños o defectos provocados en
la caja externa debido a:
• No seguir el manual de uso.
• Modicaciones o alteraciones de cualquier índole.
• Altas y bajas temperaturas, humedad o el contacto con
líquidos.
• Desgaste y rayaduras producidos en el uso cotidiano.
La garantía no cubre los daños o defectos producidos en el
disco duro por el uso indebido de este o de la caja externa.
6
ES
FAQ
Puede consultar las preguntas frecuentes desde nuestra
página web www.tooq.com en el enlace del producto.
Los productos pueden sufrir variaciones por cambio de
stock, mejora de producto o error de impresión. En caso
de duda, consulte con nosotros.
EN
7
TooQ 3.5” storage enclosure is Plug & Play and allows you
to connect your SATA disk HDD through a USB 3.0 / 3.1
Gen 1 port to any device.
Package content
• 1 x Storage enclosure.
• 1 x Connection cable.
• 1 x Stand.
• 3 x Screws.
• 1 x Mini screwdriver.
• 1 x Power adapter.
• 2 x Clamping plate.
• 1 x User manual.
For your safety and correct use of this product, please
read this instruction manual carefully before beginning
installation.
Features
• USB Interface 3.0 / 3.1 Gen 1 – Up to 5 Gbps.
• Supports 3.5” HDD disks up to 8TB capacity.
• SATA I, II and III.
• Supported le types: FAT32 / NTFS / APFS / eXT4 /
HFS+.
• Supports UASP protocol.
• Plug & Play, no need to install drivers.
• LED indicates power and data access.
• Aluminum case.
• Switch ON / OFF.
• Power: AC 100-240V, DC 12V/2A.
System Requirements
• Have a USB port on the device you want to connect.
• Compatible with Windows, Mac and Linux.
The PCB board of the enclosure is very sensitive to
electrostatic discharges. Be sure to release static electricity
before mounting the storage enclosure.
EN
8
Hardware installation
1. Unscrew the external enclosure and extract the PCB
board.
3. To get a better grip on the hard disk, place the two
plates on the sides.
2. Install the hard disk on the PCB board.
Caution: Do not touch the chipset on the PCB board or the
guarantee will be void.
4. Insert the hard disk with the board PCB into the exter-
nal enclosure by sliding the side plates into the guides and
close it completely with the two screws.
Clamping plate
Clamping plate
EN
9
5. Plug in the power cord cable and connect it to the external enclosure. Connect the cable from the USB-A end to the
device and from the USB-B end to the external enclosure. The transfer rate will be adapted to the version of the USB port
on the device. Then turn the switch to the ON position.
Storage enclosure HDD
Device
USB-A
USB-B
Connection cable
Power supply cable
Jack DC 12V/2A Switch OFF/ON
USB-B port LED indicator
EN
10
Disk partition and le format
If the disk is new, it will not be recognized by the system until
you create partitions and format it.
This operation can be performed in systems based on:
Windows: Equipment (Right button) →Manage →
Storage →Disk administrator.
Mac: Go →Utilities →Disk Utility.
Linux: System →System Administration →Disk Utility.
In case of hard disk failure:
• Check that the disk partition and le format partition have
been performed.
• Check that the hard disk is in optimum condition. If this
is not the case, contact the manufacturer or distributor.
Warranty Information
TooQ offers a guarantee of 24 months from the time of pur-
chase, so it is essential to have the ticket or invoice where
the date appears. The distributor or dealer from whom you
purchased this product will handle your claim and provide
technical service while the warranty is in effect. The storage
enclosure should show the serial number without having
been altered or erased, if it is not intelligible, the warranty
will not be applied.
Out of Warranty
The warranty does not cover the effects and damage
caused to the storage enclosure due to:
• Do not follow the user manual.
• Modications or alterations of any kind.
• High and low temperatures, humidity and contact with
liquids.
• Wear and scratches caused to everyday use.
The warranty does not cover damage or defects to the
hard drive caused by improper use of the hard drive or the
storage enclosure.
